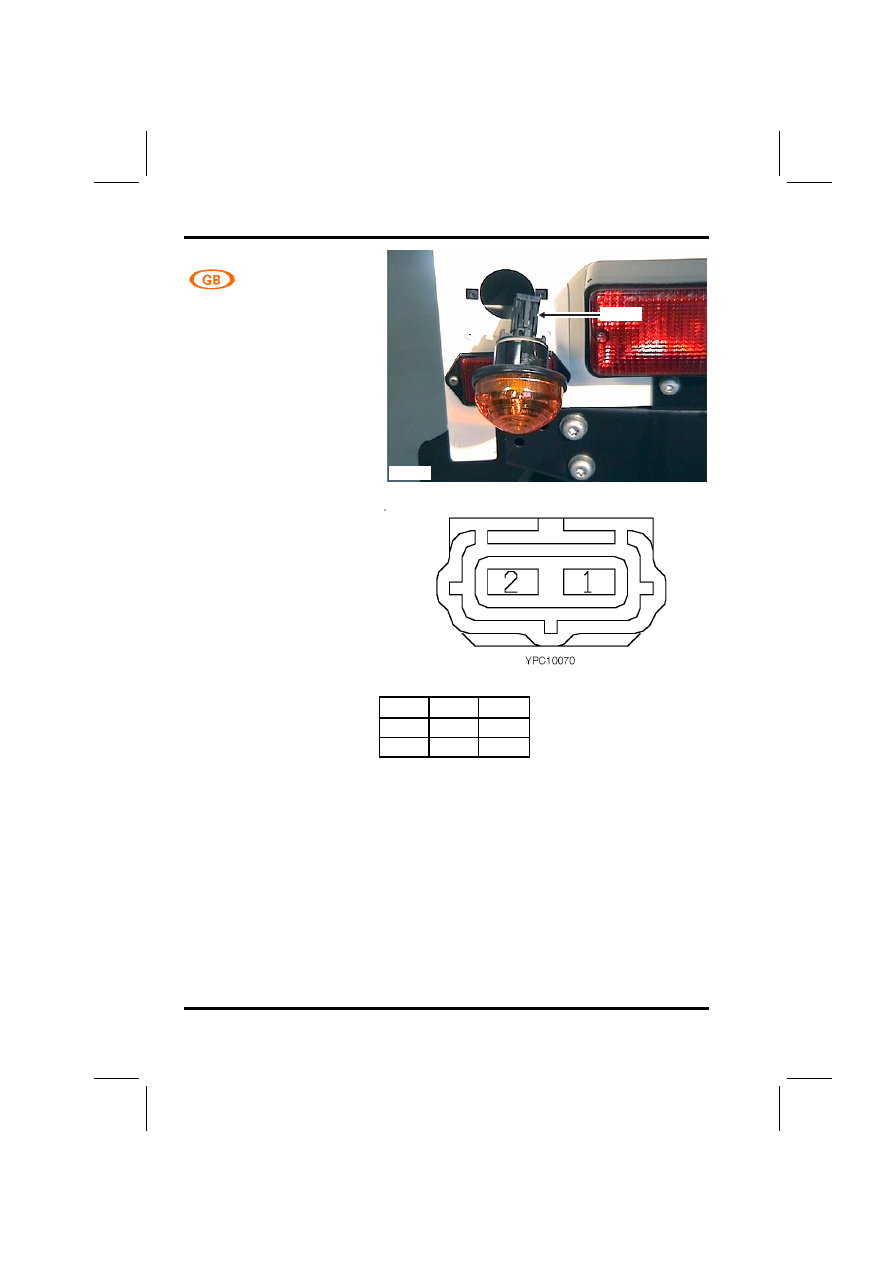

C0928

CONNECTOR

DEFENDER 1999 MY

Lamp - Direction indicator /
hazard warning - Rear - LH

Female
BLACK

LH rear of vehicle

P5645

C0928

Cav

Col

CCT

1

B

ALL

2

GR

ALL

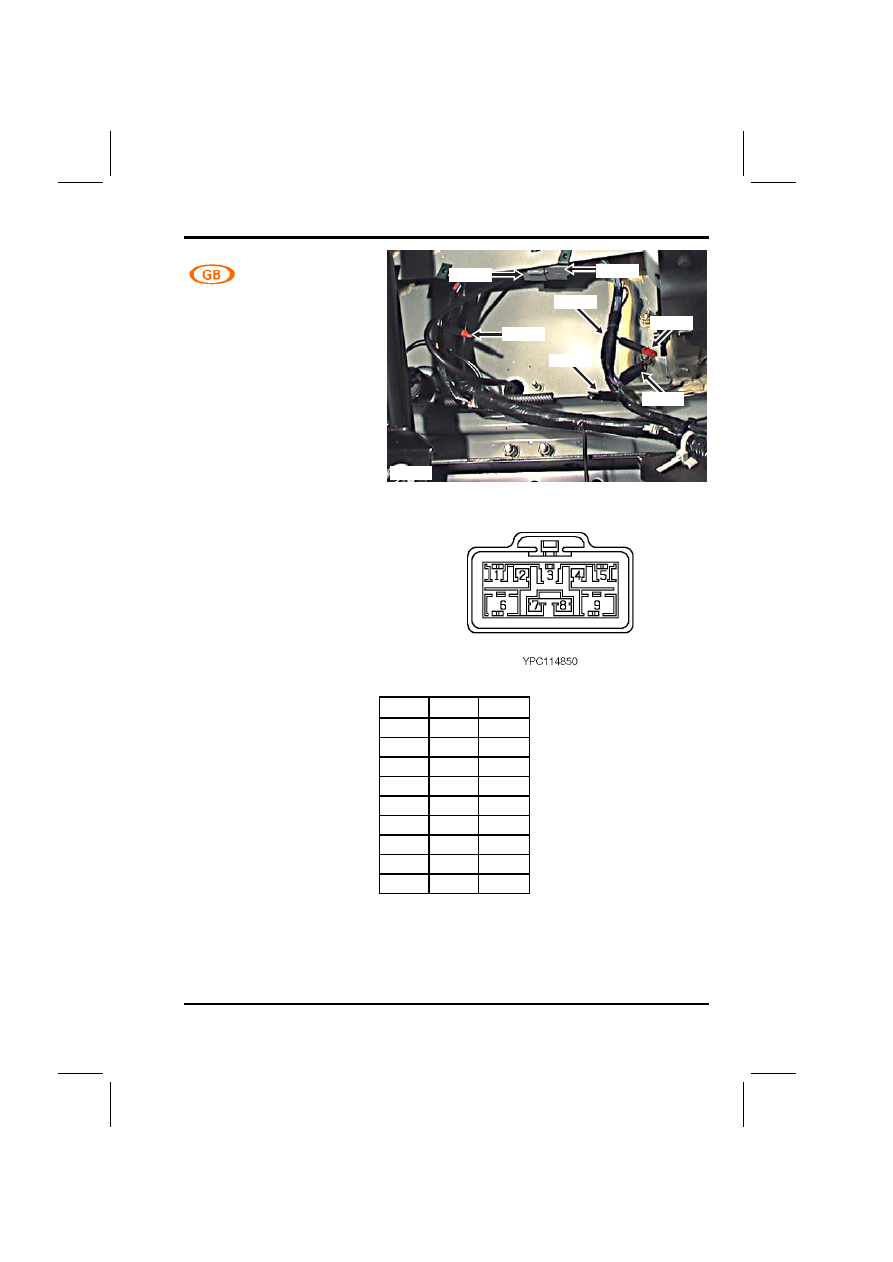

CONNECTOR

C0929

DEFENDER 1999 MY

Trailer pick-up

Female
GREY

Below RH rear wheelarch

P5582

C0929

C1260

C1305

C1306

C1095

C0942

C0350

Cav

Col

CCT

1

GR

ALL

2

RB

ALL

3

GW

ALL

4

RO

ALL

5

GP

ALL

6

P

ALL

7

GN

ALL

8

RY

ALL

9

B

ALL

C0942

CONNECTOR

DEFENDER 1999 MY

Socket - Accessory

Female
BLACK

Below RH rear wheelarch

P5582

C0929

C1260

C1305

C1306

C1095

C0942

C0350

Cav

Col

CCT

1

GN

ALL

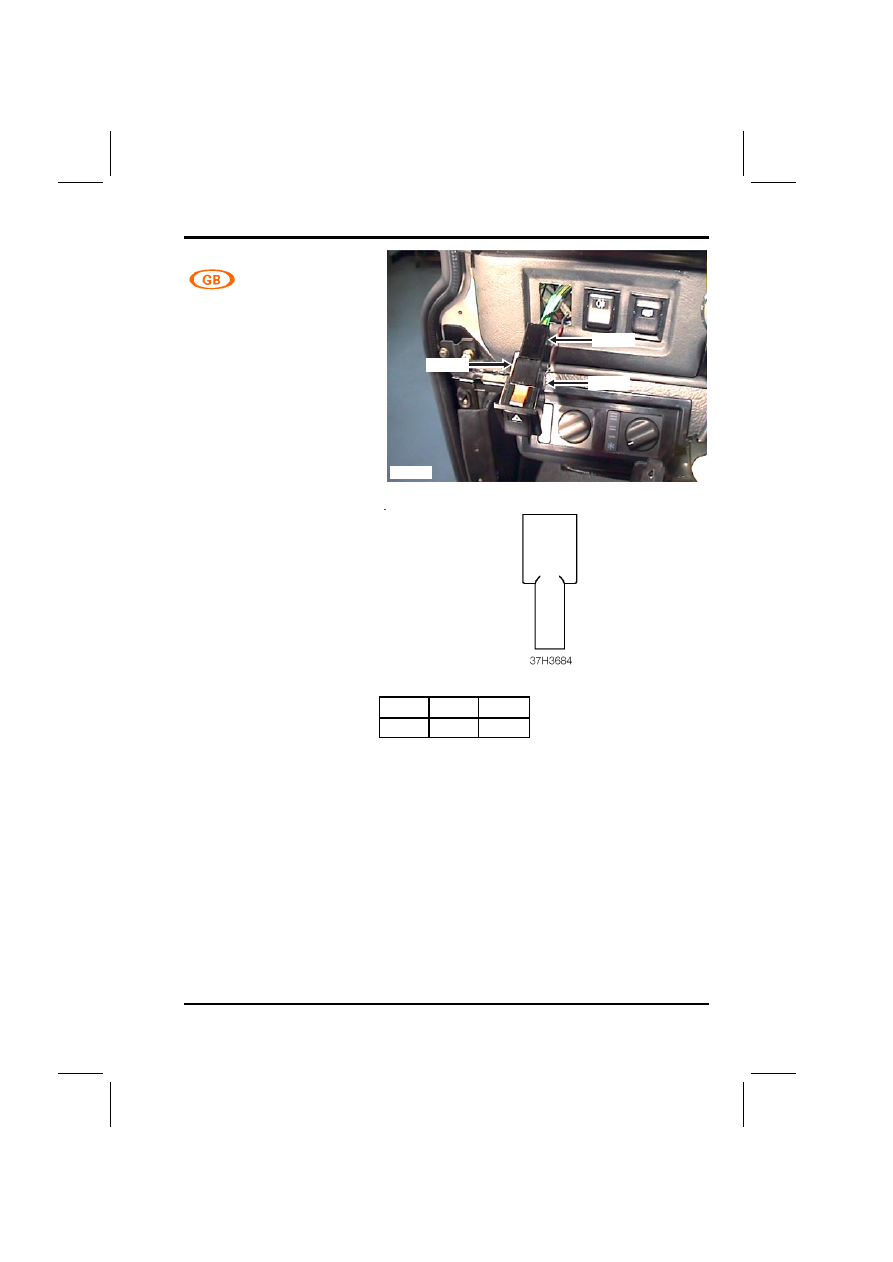

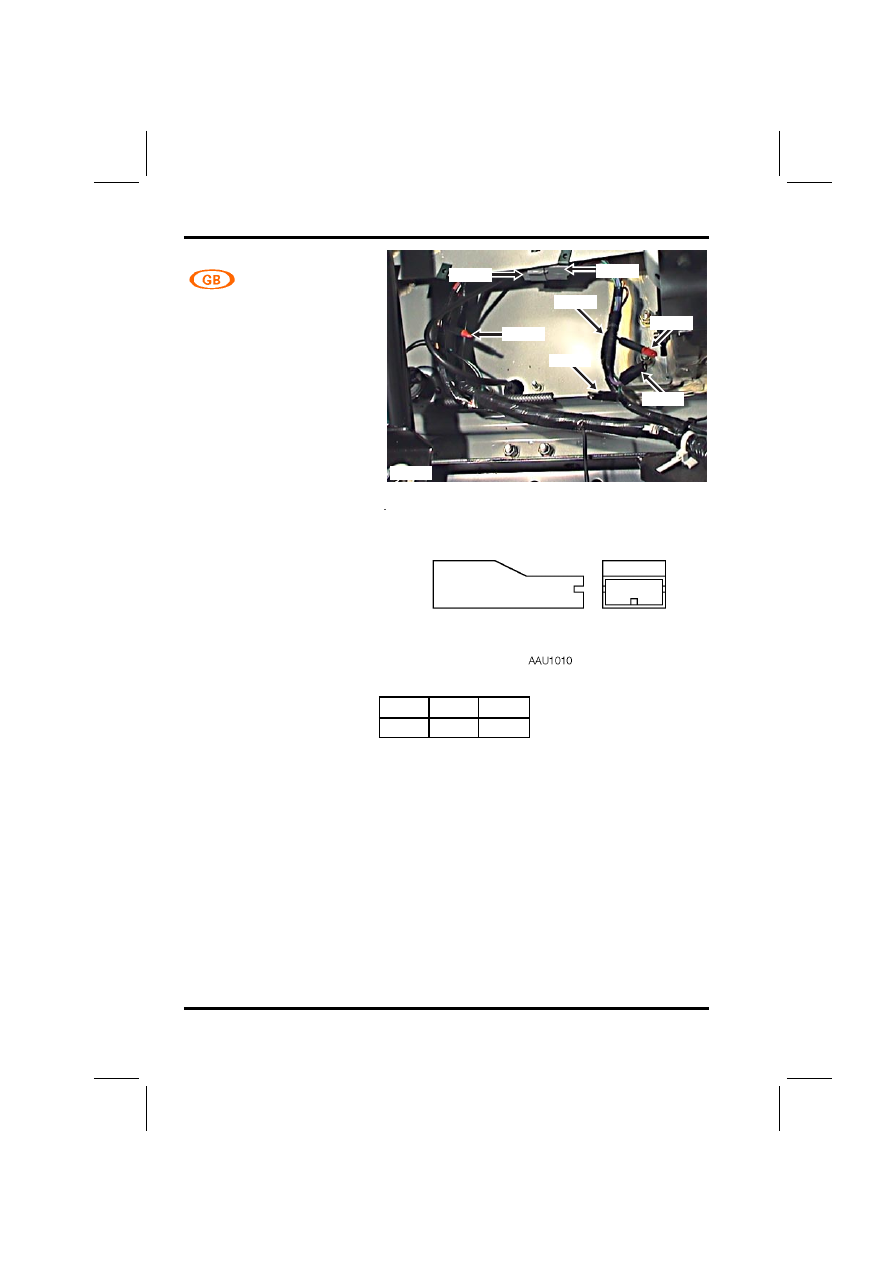

CONNECTOR

C1036

DEFENDER 1999 MY

Warning lamp - Hazard

Female
NATURAL

Adjacent steering column

P5652

C0096

C1036

C1037

Cav

Col

CCT

1

B

ALL
