Defender Electric Diagrams. Manual - part 151





C0517

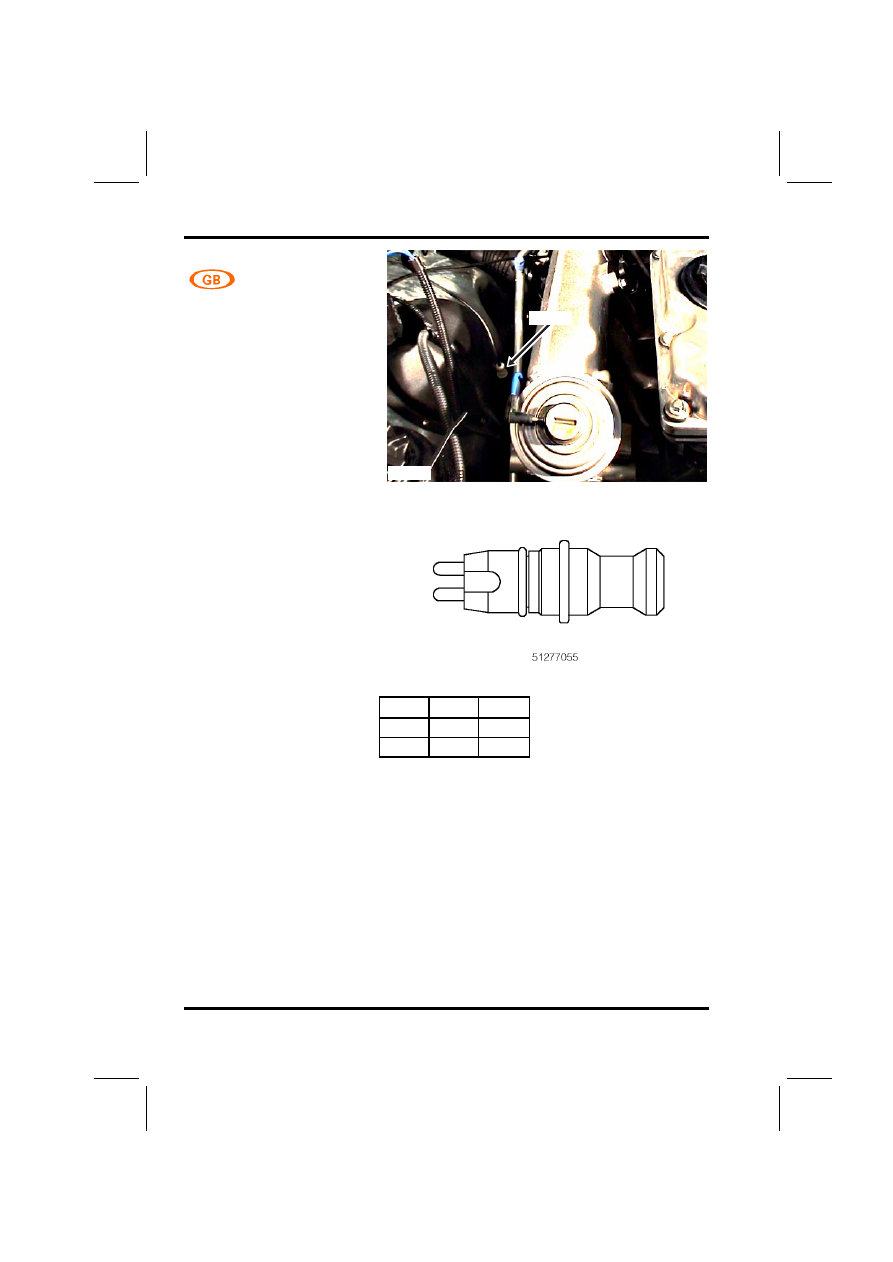

CONNECTOR

DEFENDER 1999 MY

Sensor - ABS - Front - RH

Male
NATURAL

RH side of engine
compartment

P5575

C0517

Cav

Col

CCT

1

G

12

2

G

12

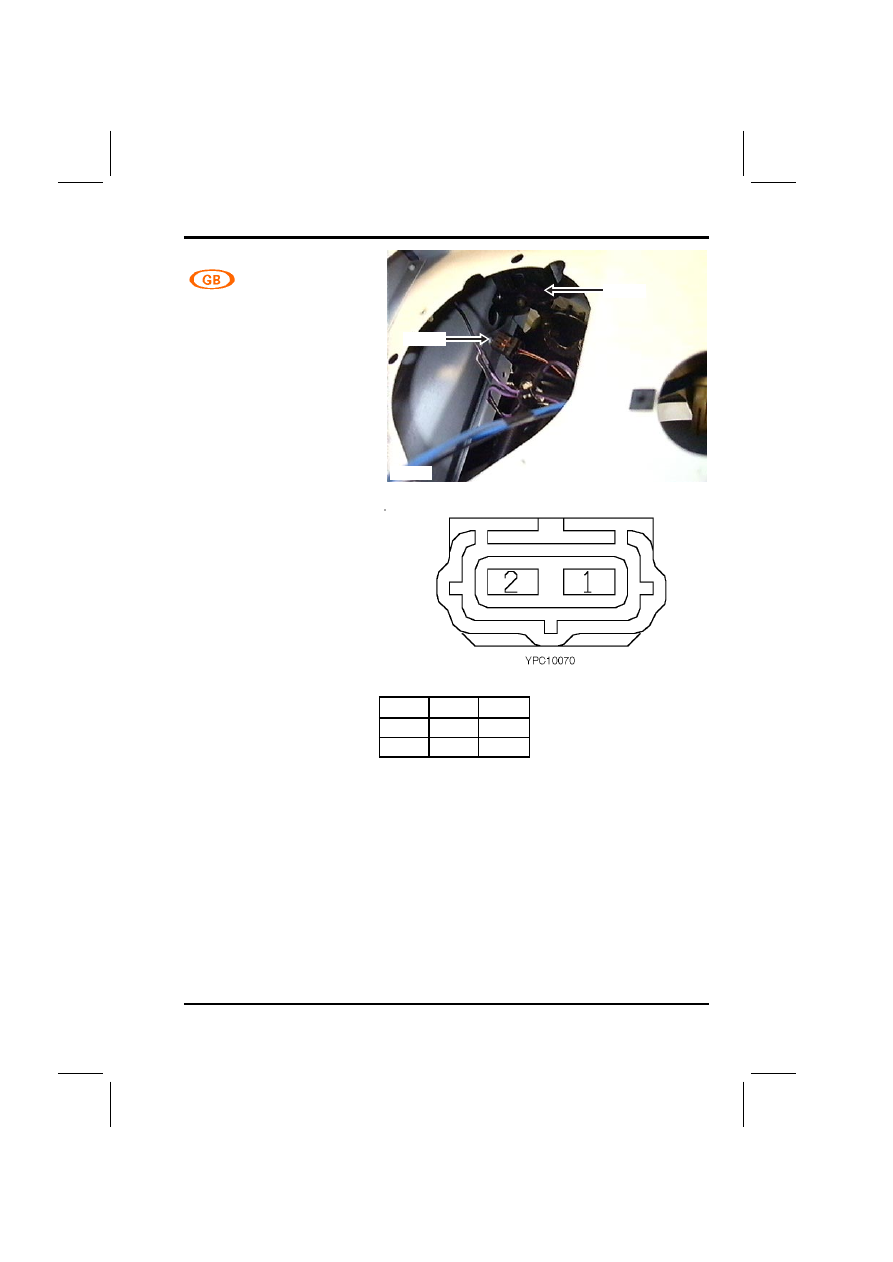

CONNECTOR

C0520

DEFENDER 1999 MY

Unit - Sounder - Alarm

Female
BLACK

Behind LH headlamp

P5550

C0666

C0520

Cav

Col

CCT

1

B

27

2

OB

27

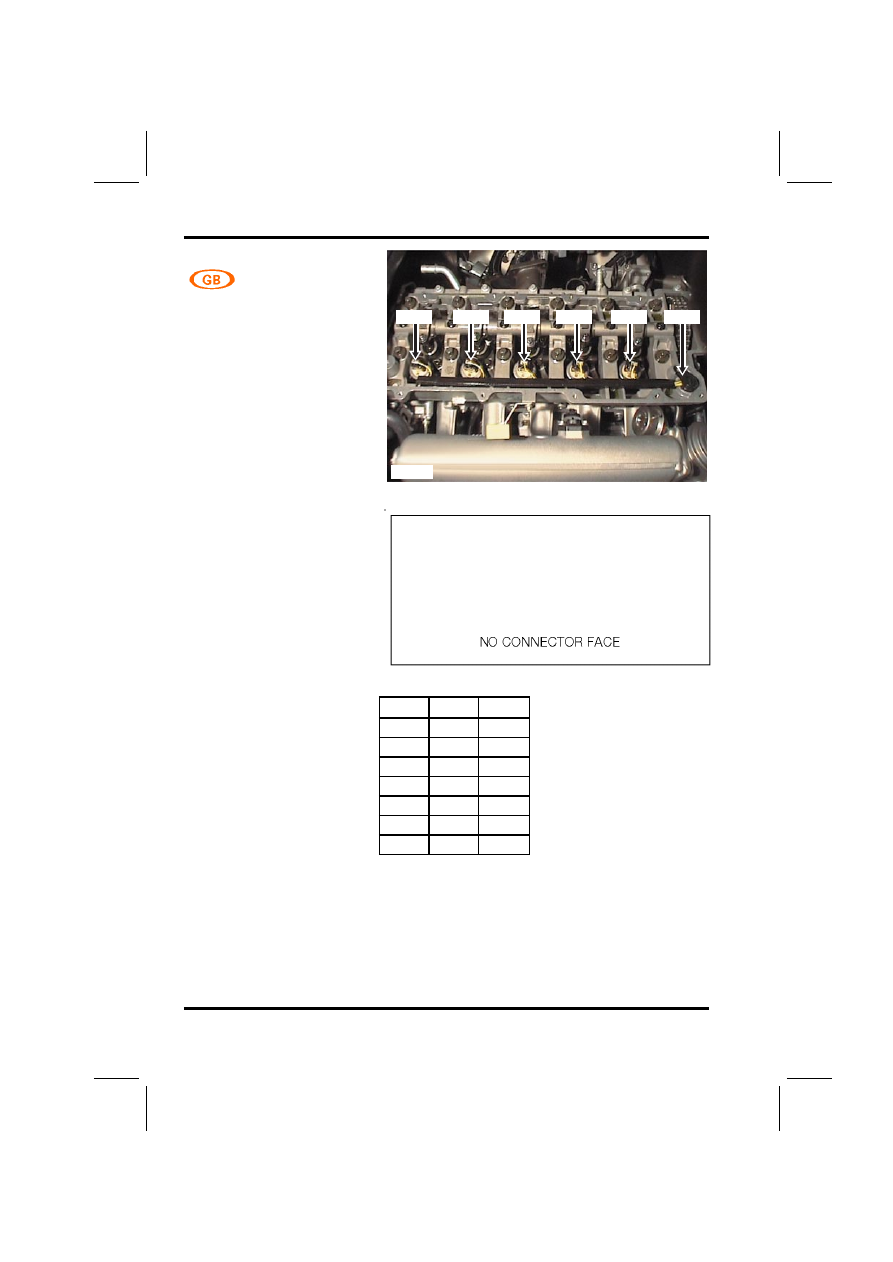

C0521

CONNECTOR

DEFENDER 1999 MY

Engine harness to injector
harness - Td5

Female
BLACK

Top of engine

C526

C525

C524

C523

C522

P5401

C521

Cav

Col

CCT

1

Y

ALL

2

YN

ALL

4

YR

ALL

5

YP

ALL

6

YU

ALL

7

NO

ALL

8

NB

ALL

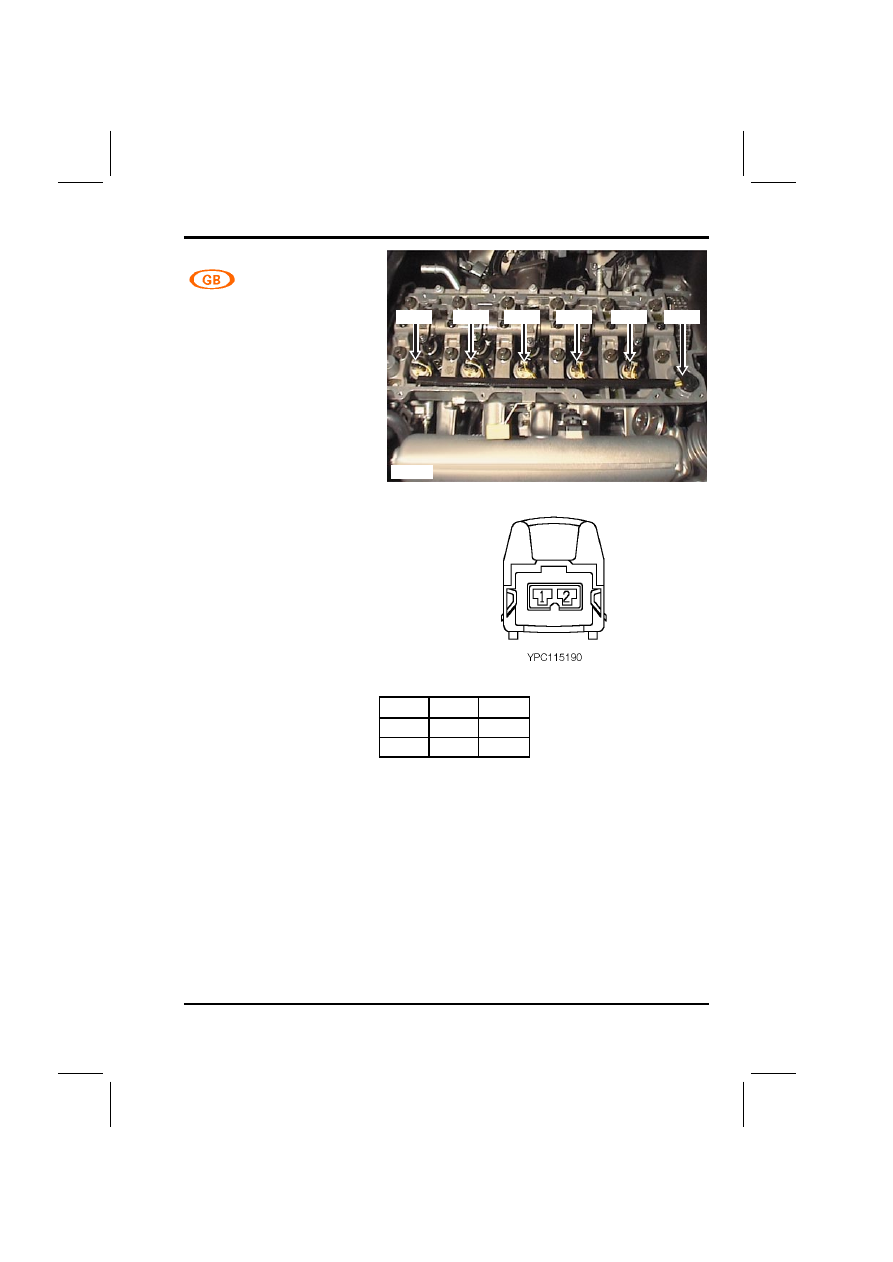

CONNECTOR

C0522

DEFENDER 1999 MY

Fuel injector - No. 1 - Td5

Female
BLACK

Top of engine

C526

C525

C524

C523

C522

P5401

C521

Cav

Col

CCT

1

Y

ALL

2

NB

ALL
