Defender Electric Diagrams. Manual - part 133





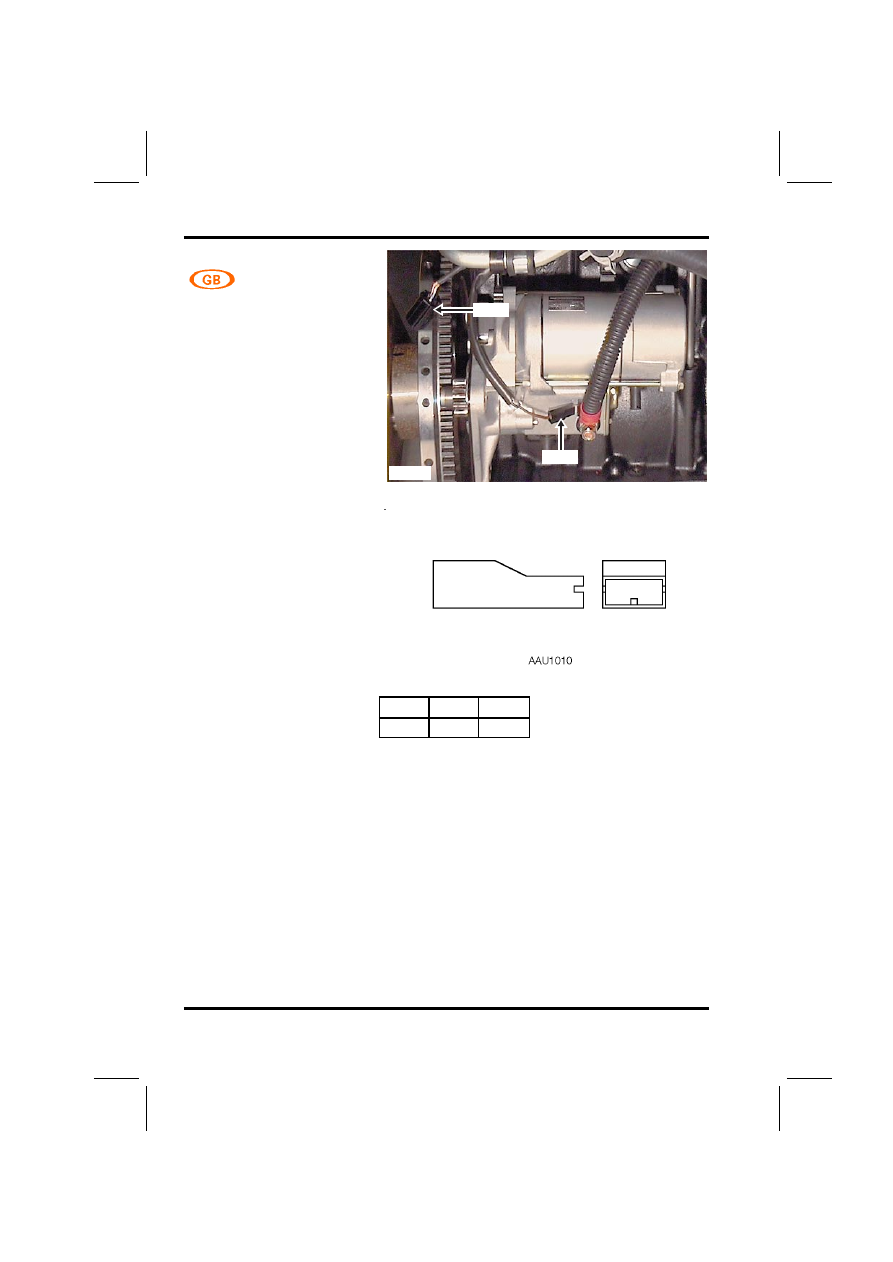

C0179

CONNECTOR

DEFENDER 1999 MY

Solenoid - Starter motor -
Td5

Female
BLACK

Lower rear of engine - RH
side

C179

C168

P5409

Cav

Col

CCT

1

NR

ALL

CONNECTOR

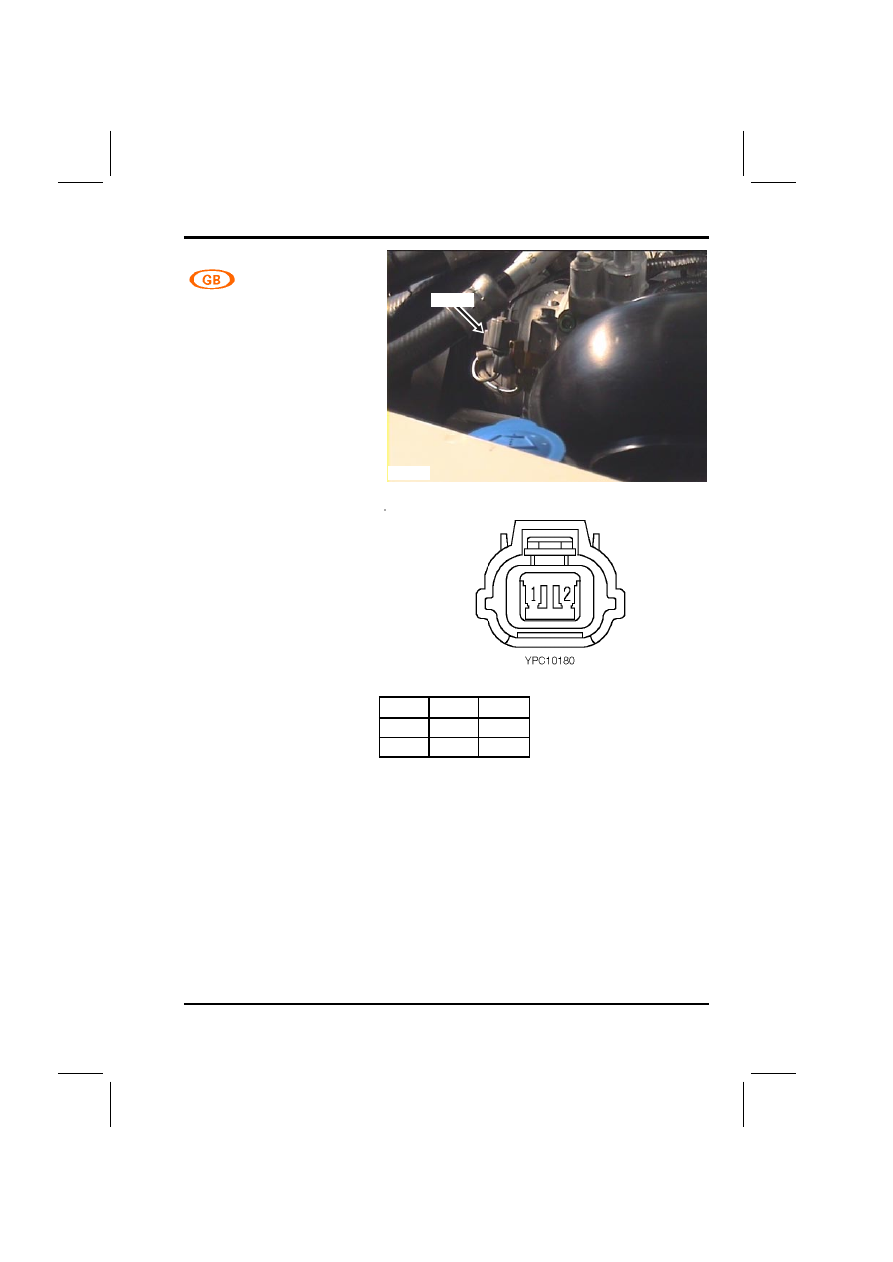

C0182

DEFENDER 1999 MY

Clutch - Compressor - Air
conditioning (A/C) - Td5

Female
GREY

Front RH side of engine

P5572

C0182

Cav

Col

CCT

1

BG

1

2

B

1

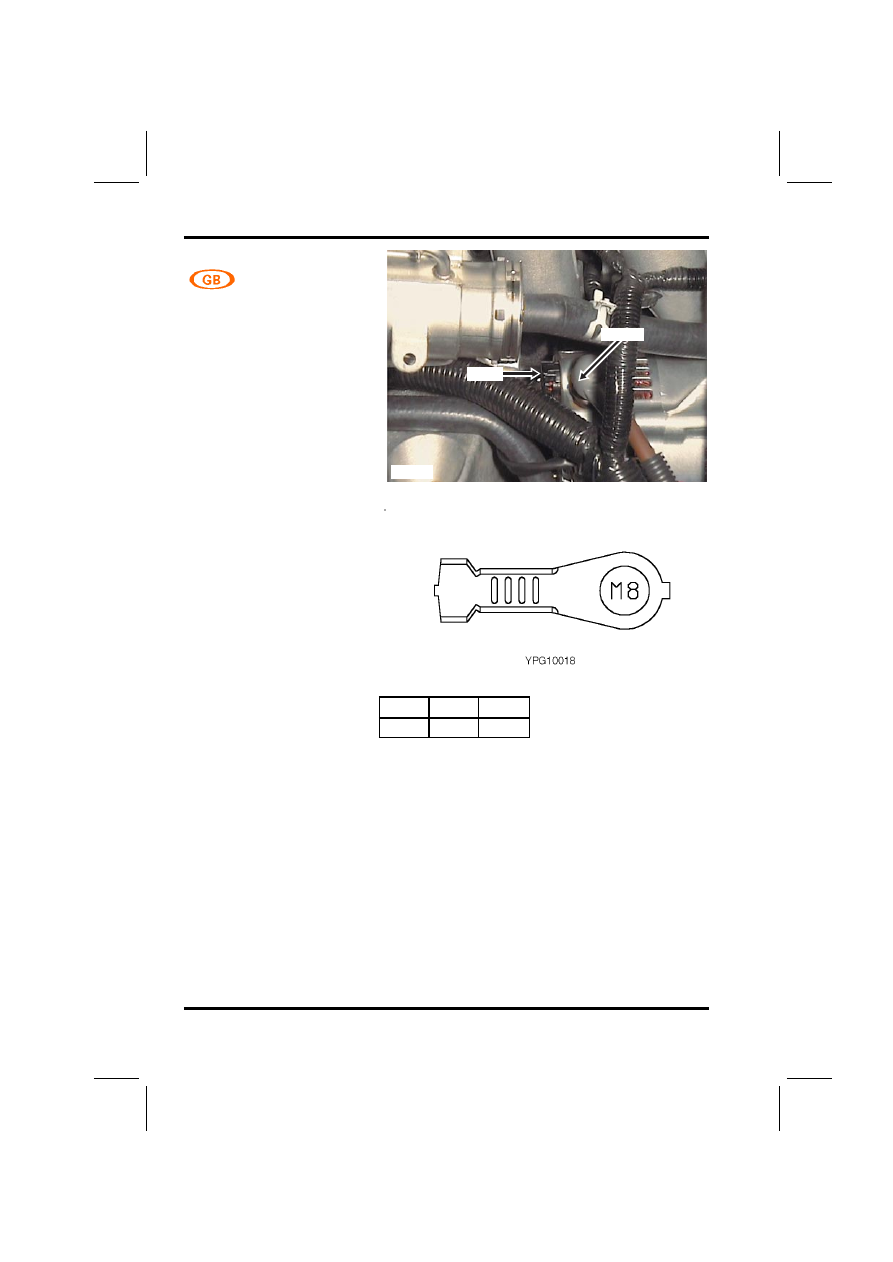

C0183

CONNECTOR

DEFENDER 1999 MY

Power - Alternator - Td5

Eyelet
BRASS

Front RH side of engine

C226

P5783

C0183

Cav

Col

CCT

1

N

ALL

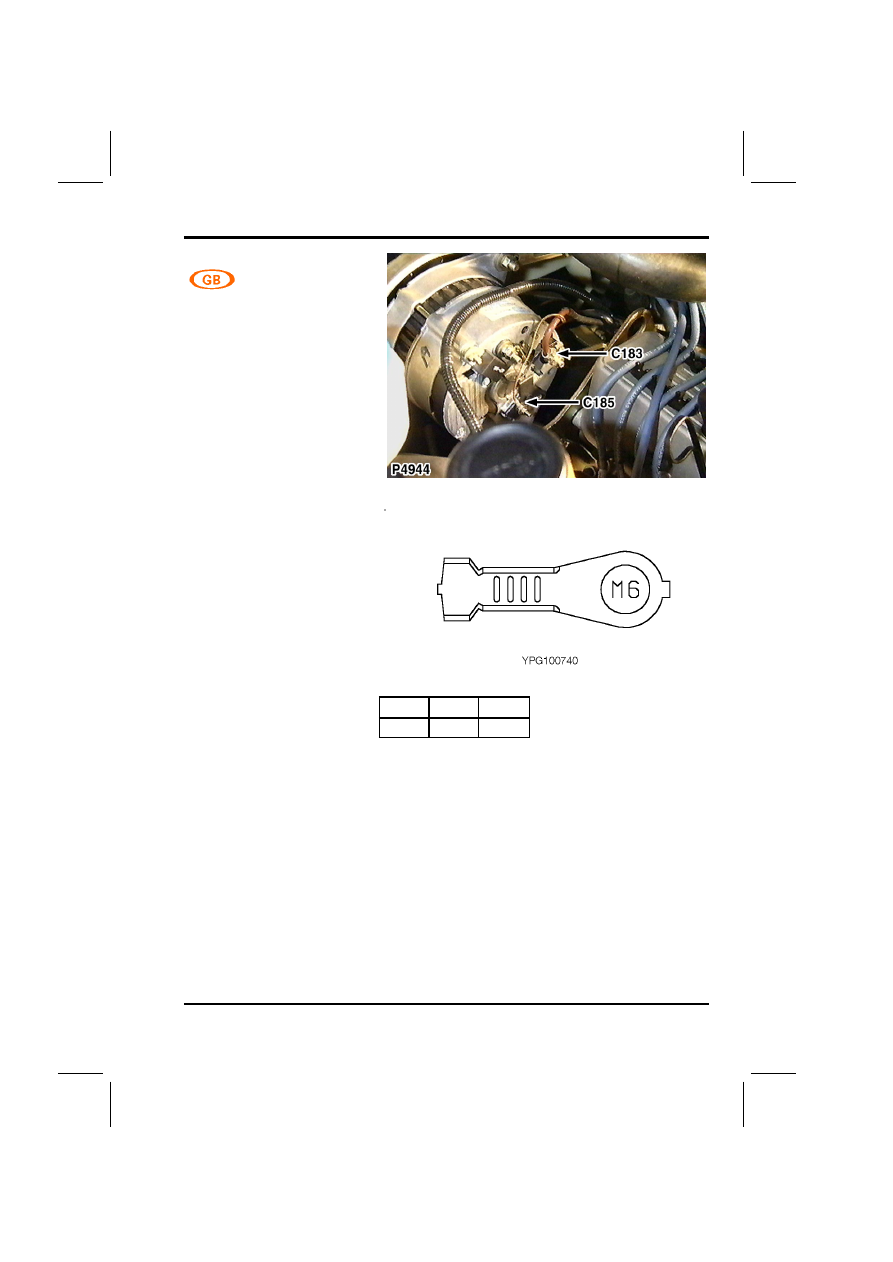

CONNECTOR

C0183

DEFENDER 1999 MY

Power - Alternator - V8

Eyelet
BRASS

Front LH side of engine

Cav

Col

CCT

1

N

ALL
