   CONNECTOR DETAILS

DEFENDER 90 NAS

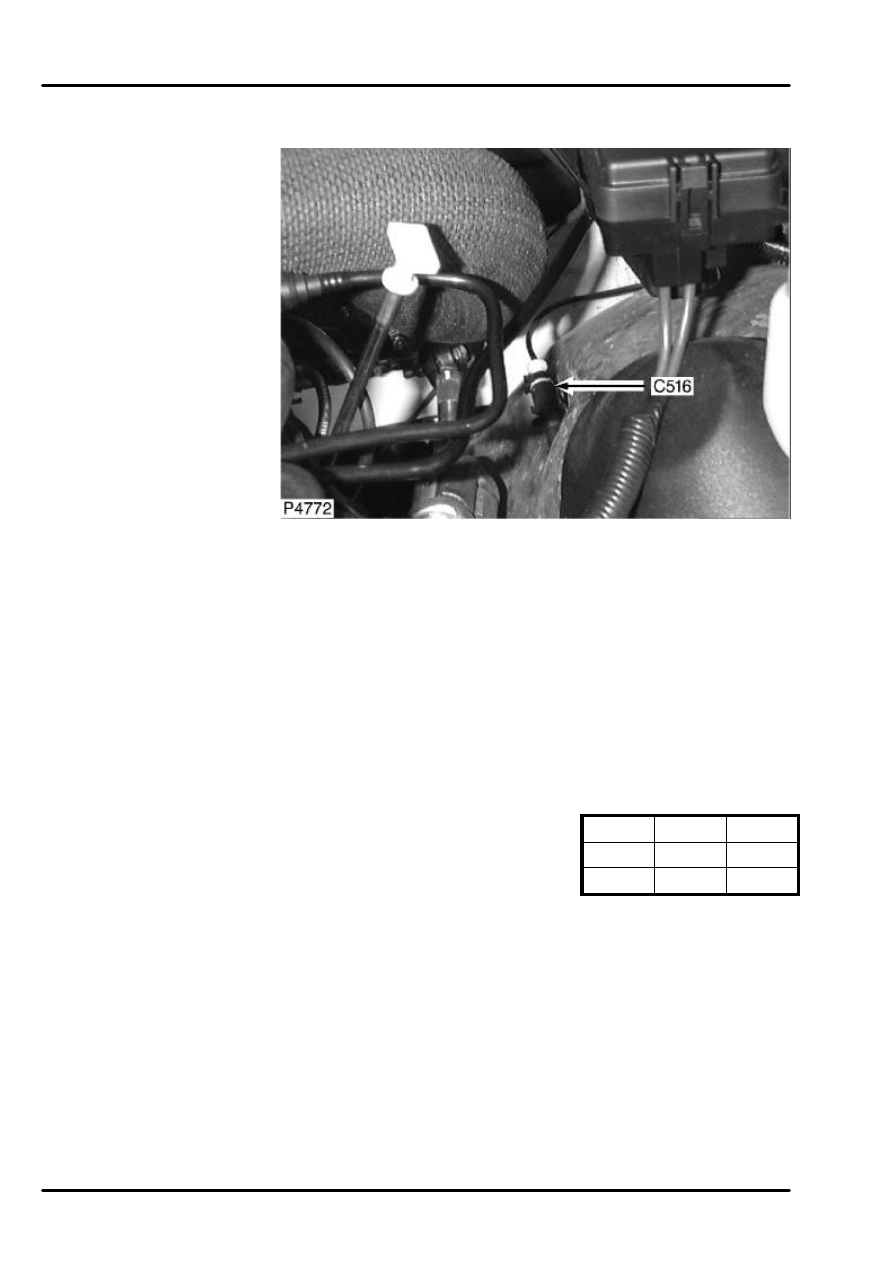

C516

C516
SPEED SENSOR -
FRONT - LH

Under bonnet, LH inner
fender

t:\compuset\erl\faceview\51276450.tif

Cav

Color Cct

1

G

ALL

2

G

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

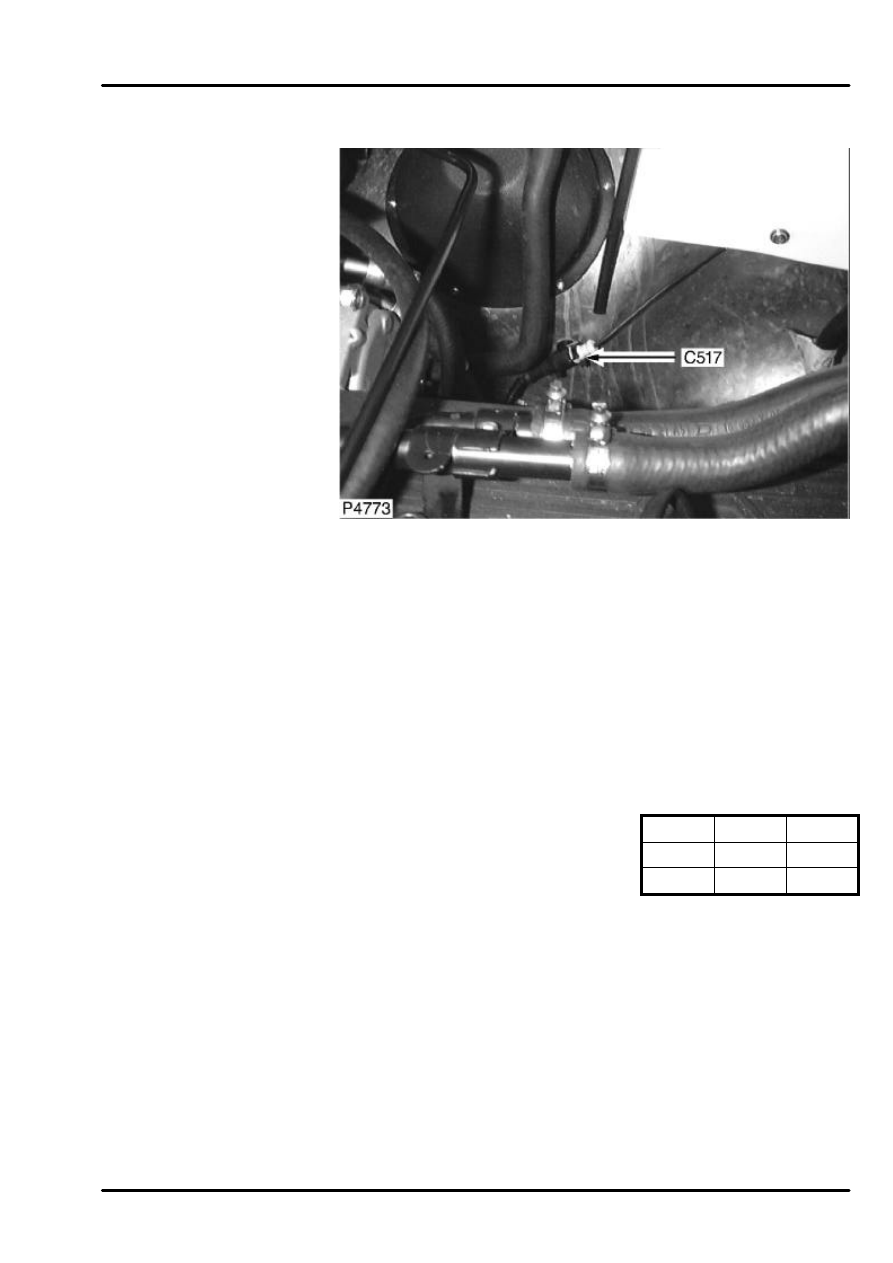

C517

C517
SPEED SENSOR -
FRONT - R.H

Under bonnet, RH inner
fender

t:\compuset\erl\faceview\51276450.tif

Cav

Color Cct

1

G

ALL

2

G

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

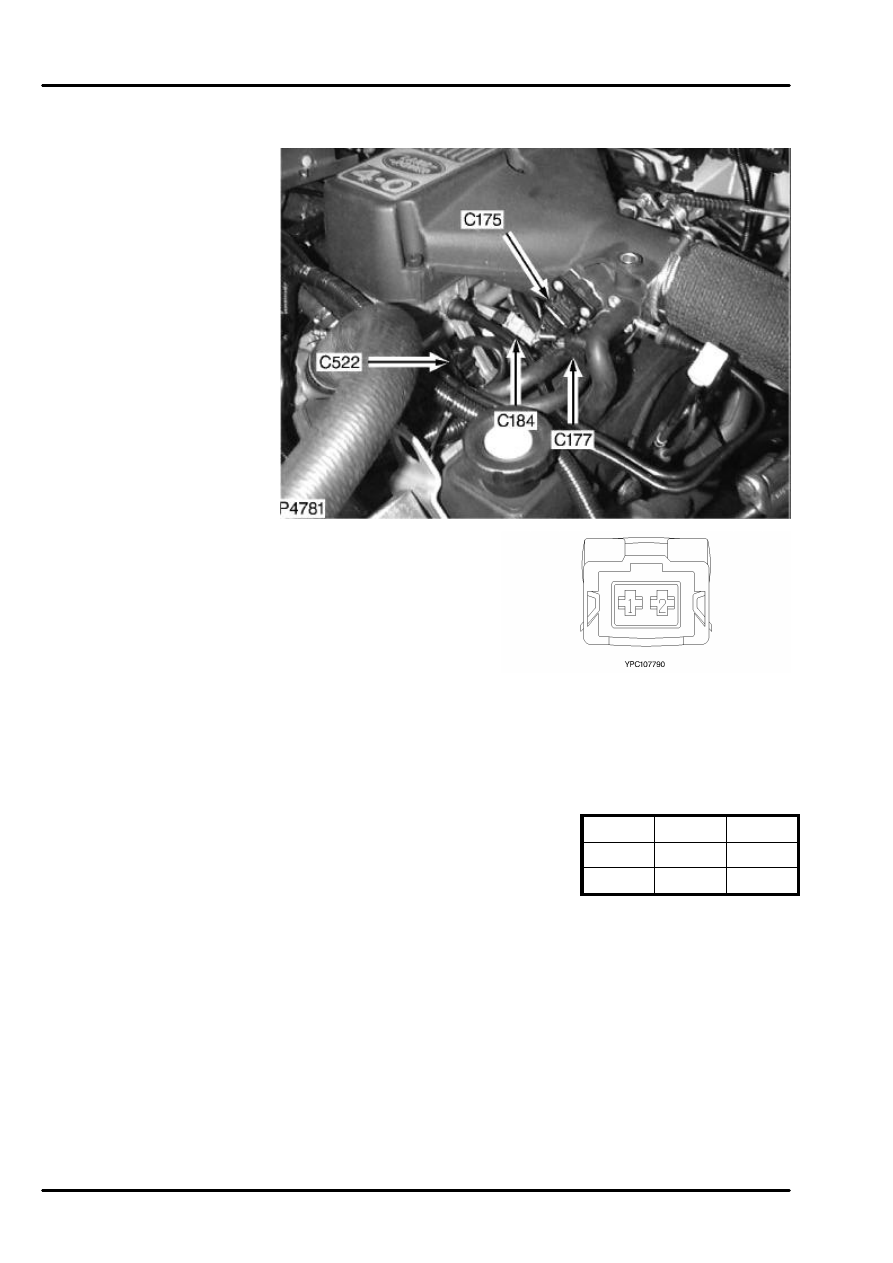

C522

C522
INJECTOR 1
2 Way
Female
BLACK
Top of engine - LH side

Cav

Color Cct

1

YU

ALL

2

NO

ALL

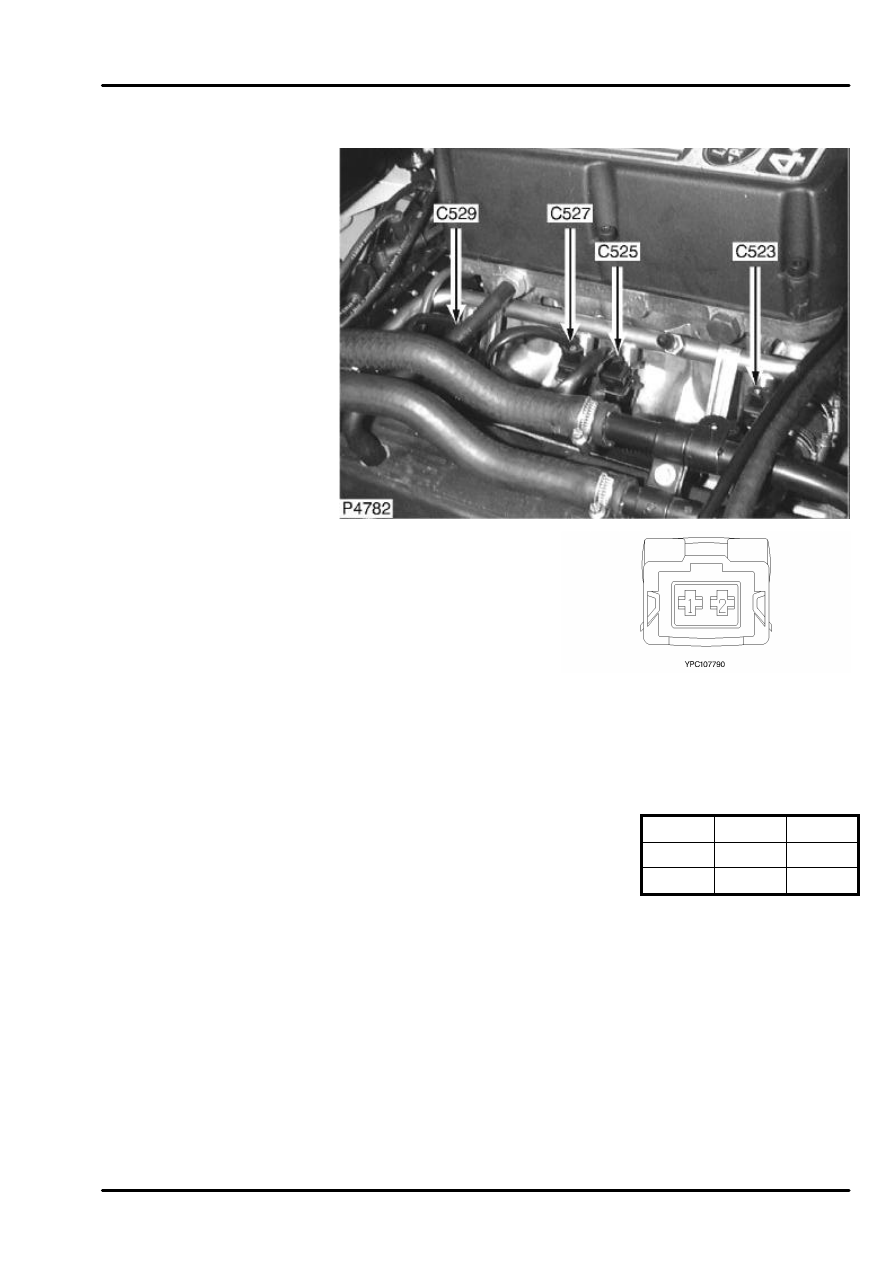

CONNECTOR DETAILS

DEFENDER 90 NAS

C523

C523
INJECTOR 2
2 Way
Female
BLACK
Top of engine - RH side

Cav

Color Cct

1

YW

ALL

2

NO

ALL
