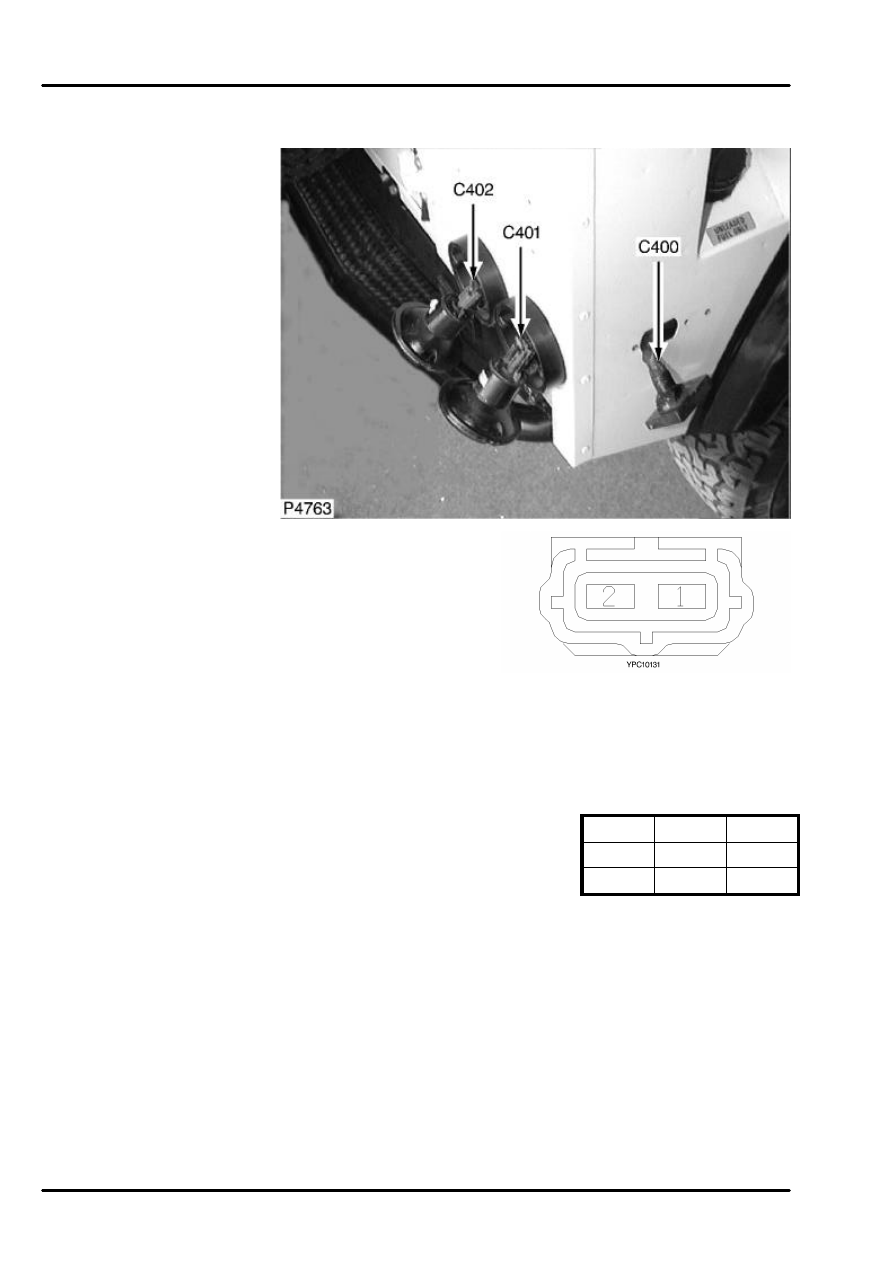

   CONNECTOR DETAILS

DEFENDER 90 NAS

C402

C402
REAR FLASHER - RH
2 Way
Female
RED
Behind lamp

Cav

Color Cct

1

B

ALL

2

GW

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C403

C403
REAR L.H FLASHER
2 Way
Female
RED
Behind lamp

Cav

Color Cct

1

B

ALL

2

GR

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C404

C404
L.H. STOP TAIL
3 Way
Female
BLACK
Behind lamp

Cav

Color Cct

1

B

ALL

2

GP

ALL

3

RB

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C405

C405
SIDE MARKER - LH
2 Way
Female
BLACK
Behind lamp

Cav

Color Cct

1

RB

ALL

2

B

ALL
