Defender Electric Diagrams. Manual - part 44





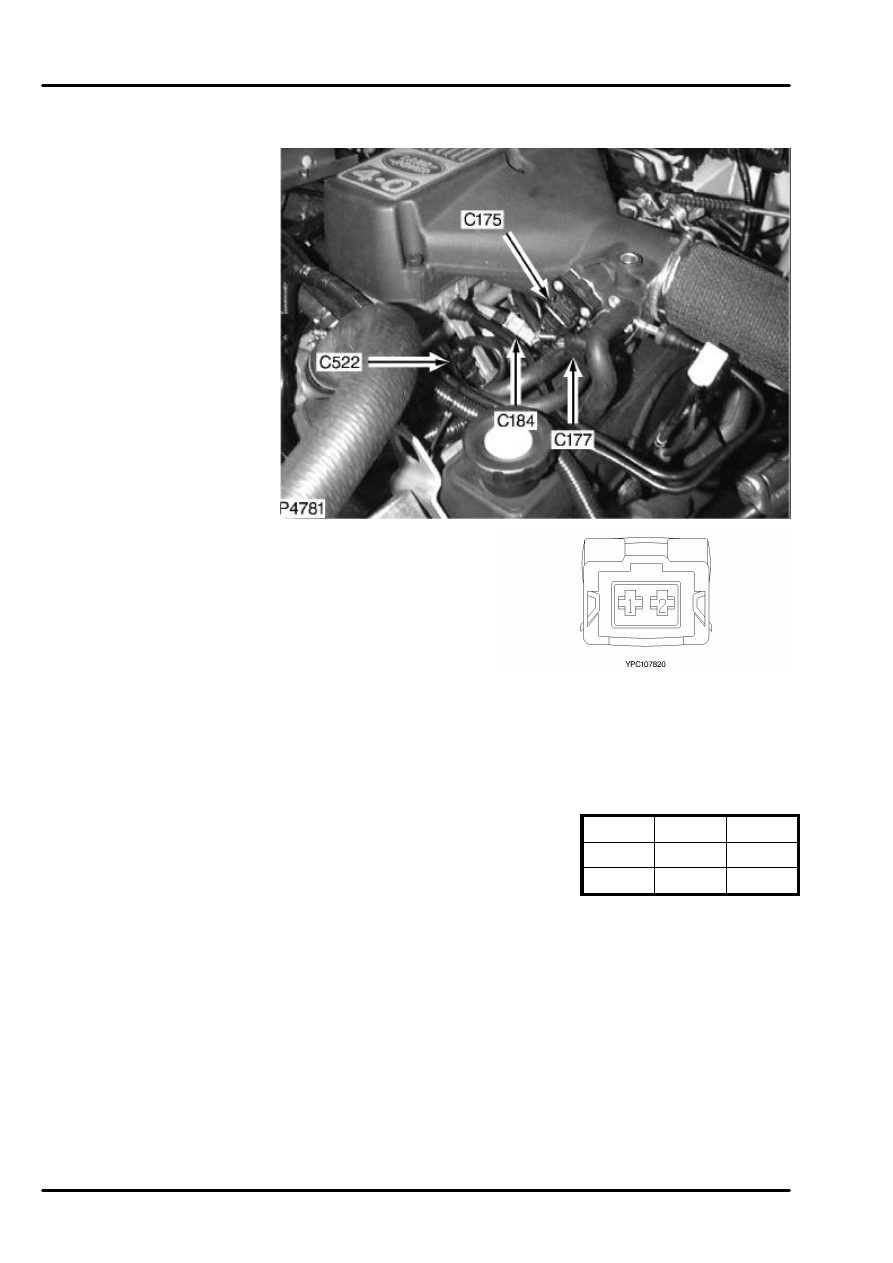

   CONNECTOR DETAILS

DEFENDER 90 NAS

C184

C184
FUEL TEMPERATURE
SENSOR
2 Way
Female
GREY
Top of engine - LH side

Cav

Color Cct

1

RB

ALL

2

SW

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C185

C185
GENERATOR
WARNNG LIGHT
1 Way

BRASS
Front of engine - center

Cav

Color Cct

1

NY

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C187

C187
OIL PRESSURE
SWITCH
1 Way
Female
BLACK
Bottom of engine - RH
side

Cav

Color Cct

1

WN

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C195

C195
SPEED TRANSDUCER
3 Way
Female
BLACK
Above gearbox

Cav

Color Cct

1

G

ALL

3

BR

ALL
