Defender Electric Diagrams. Manual - part 30





   CONNECTOR DETAILS

DEFENDER 90 NAS

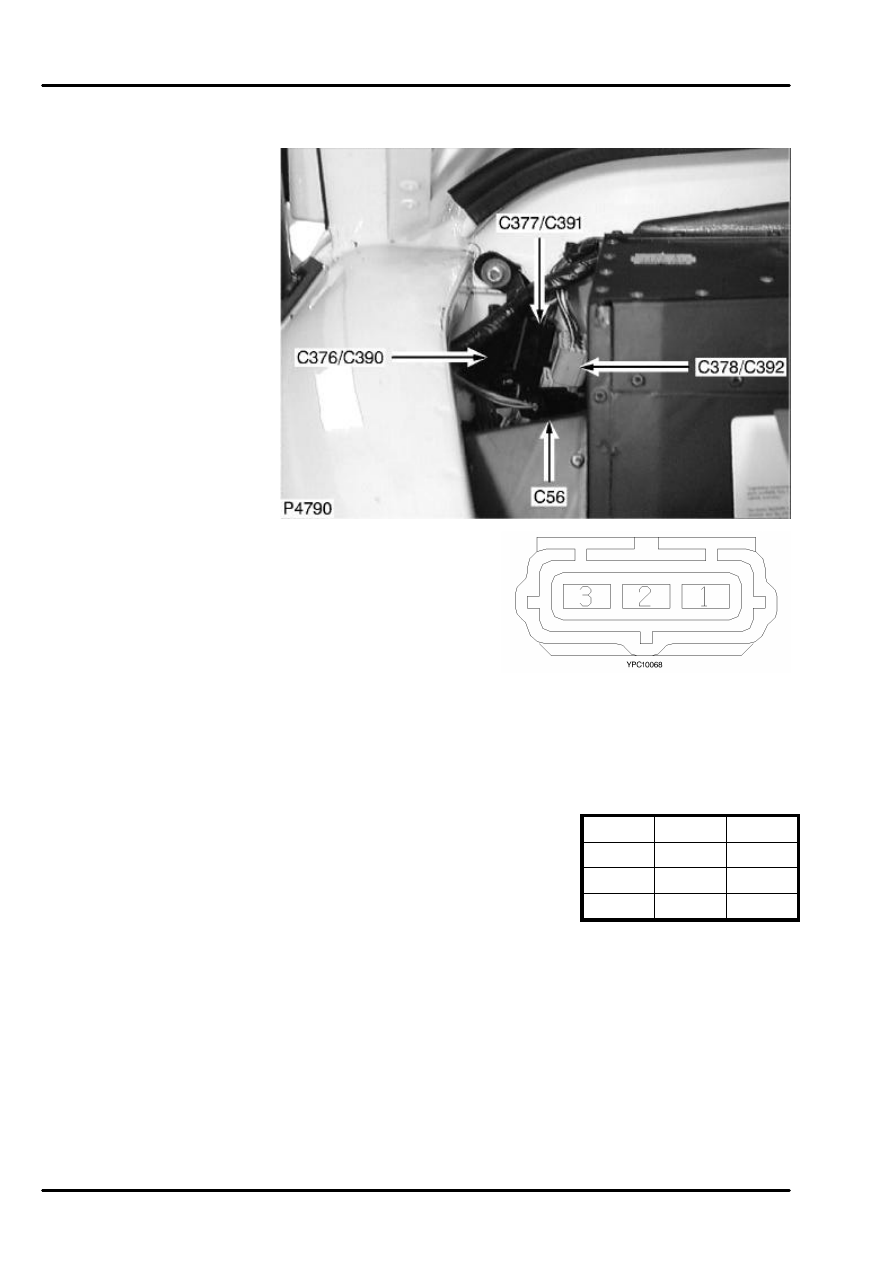

C56

C56
BLOWER MOTOR
3 Way
Female
BLACK
Under bonnet, RH inner
fender

Cav

Color Cct

1

GS

ALL

2

GY

ALL

3

PG

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

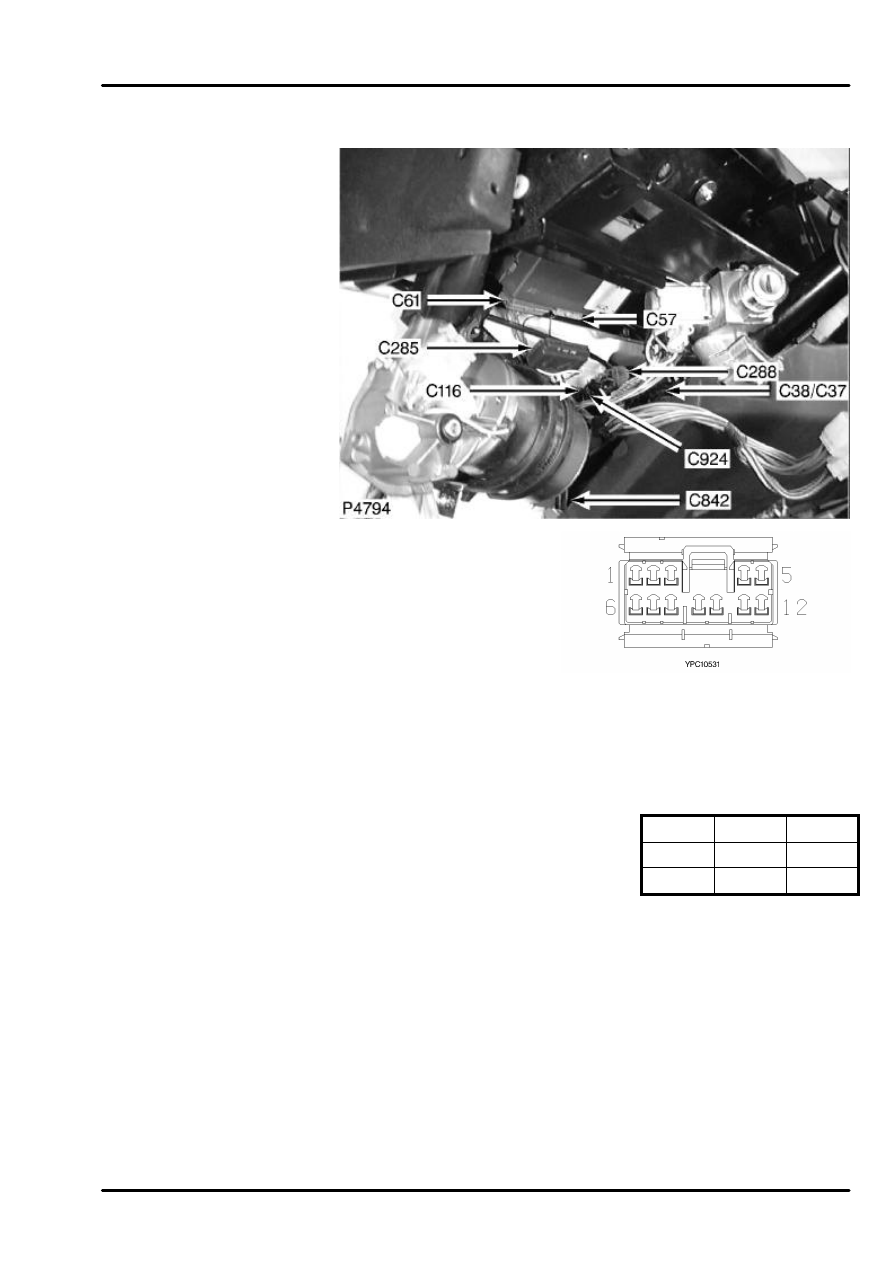

C57

C57
IMMOBILIZATION
ECU
12 Way
Female
GREEN
Behind instrument pack

Cav

Color Cct

10

BO

ALL

11

B

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

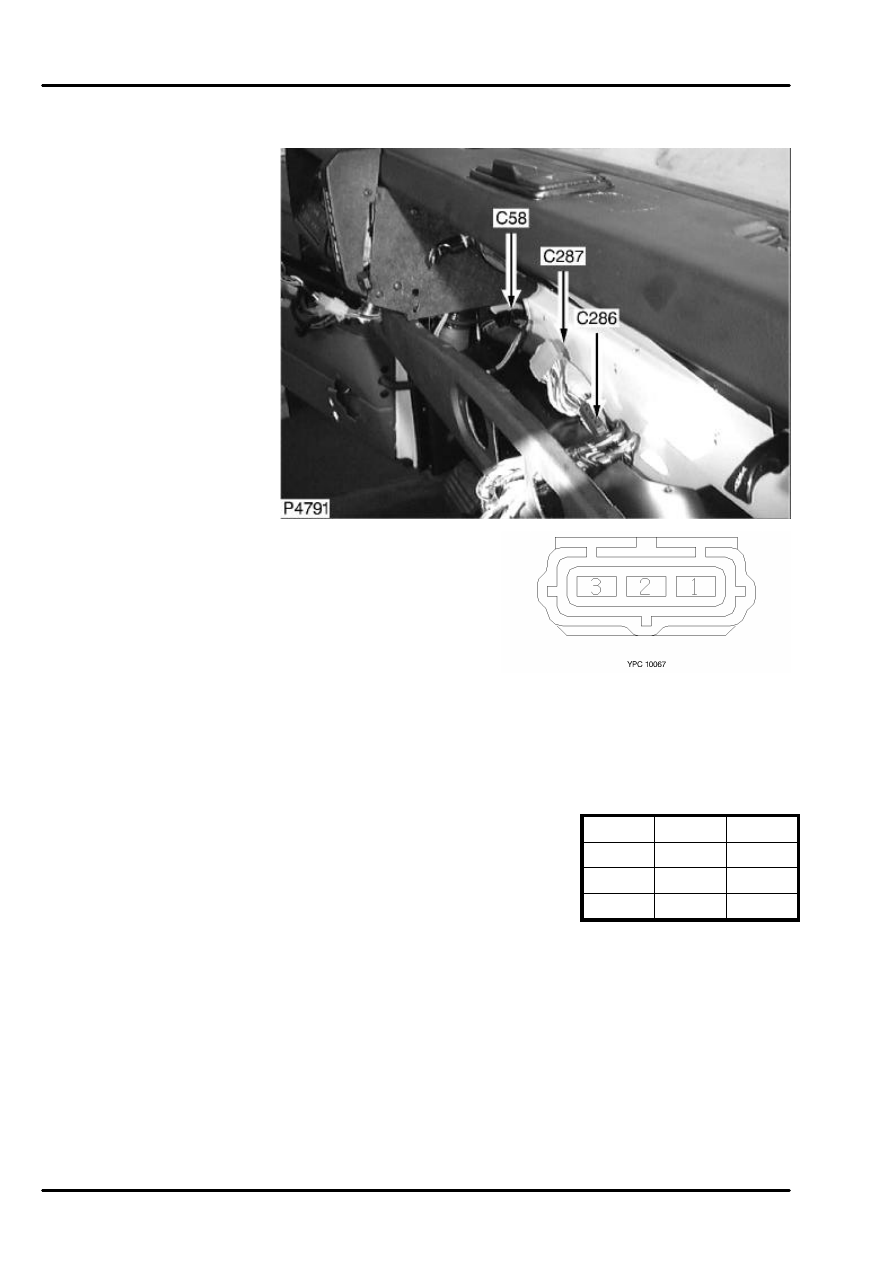

C58

C58
BLOWER SWITCH
3 Way
Female
BLACK
Behind dash trim panel

Cav

Color Cct

1

GS

ALL

2

GY

ALL

3

B

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

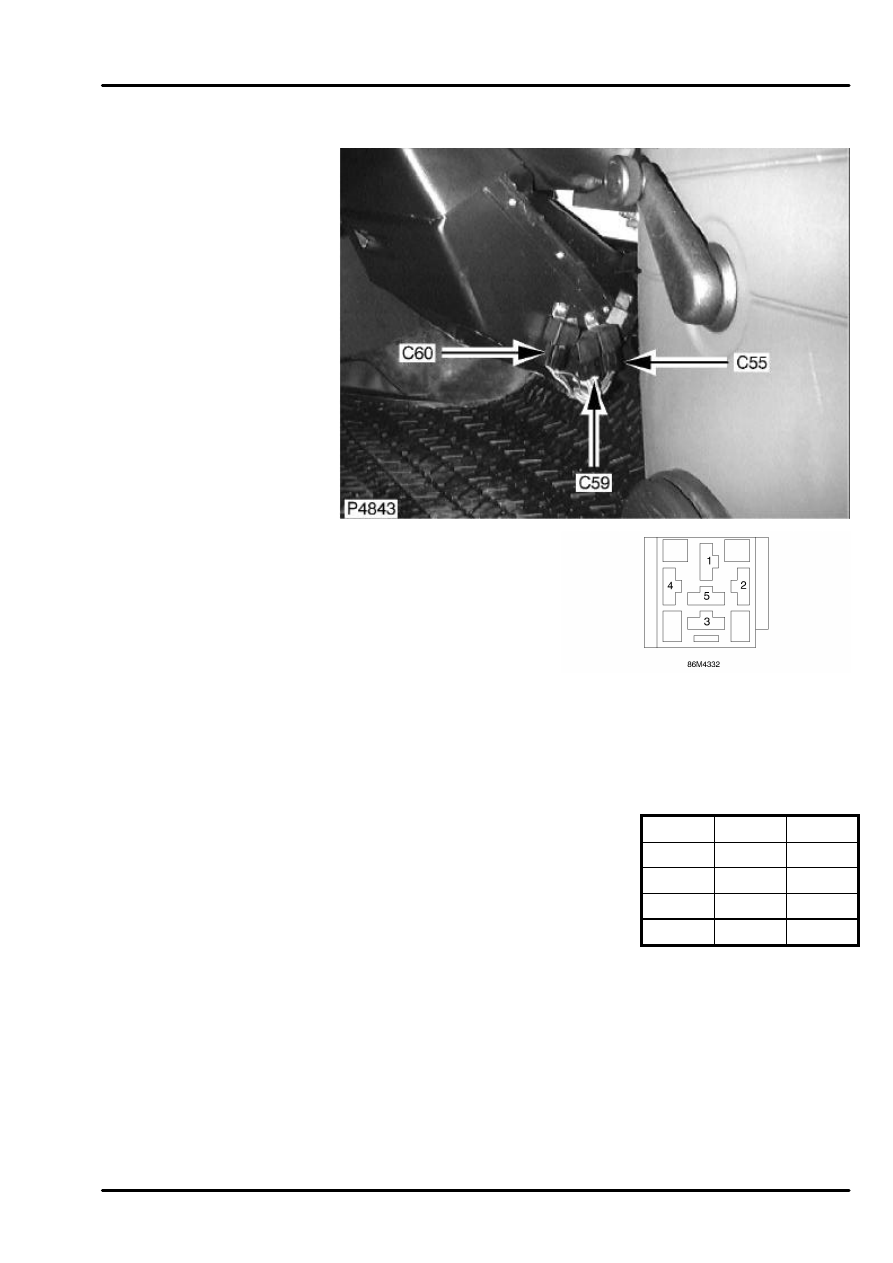

C59

C59
CONDENSER FAN
RELAY
5 Way
Female
BLACK
Passenger's footwell

Cav

Color Cct

1

NW

ALL

2

SU

ALL

3

UP

ALL

4

SB

ALL
