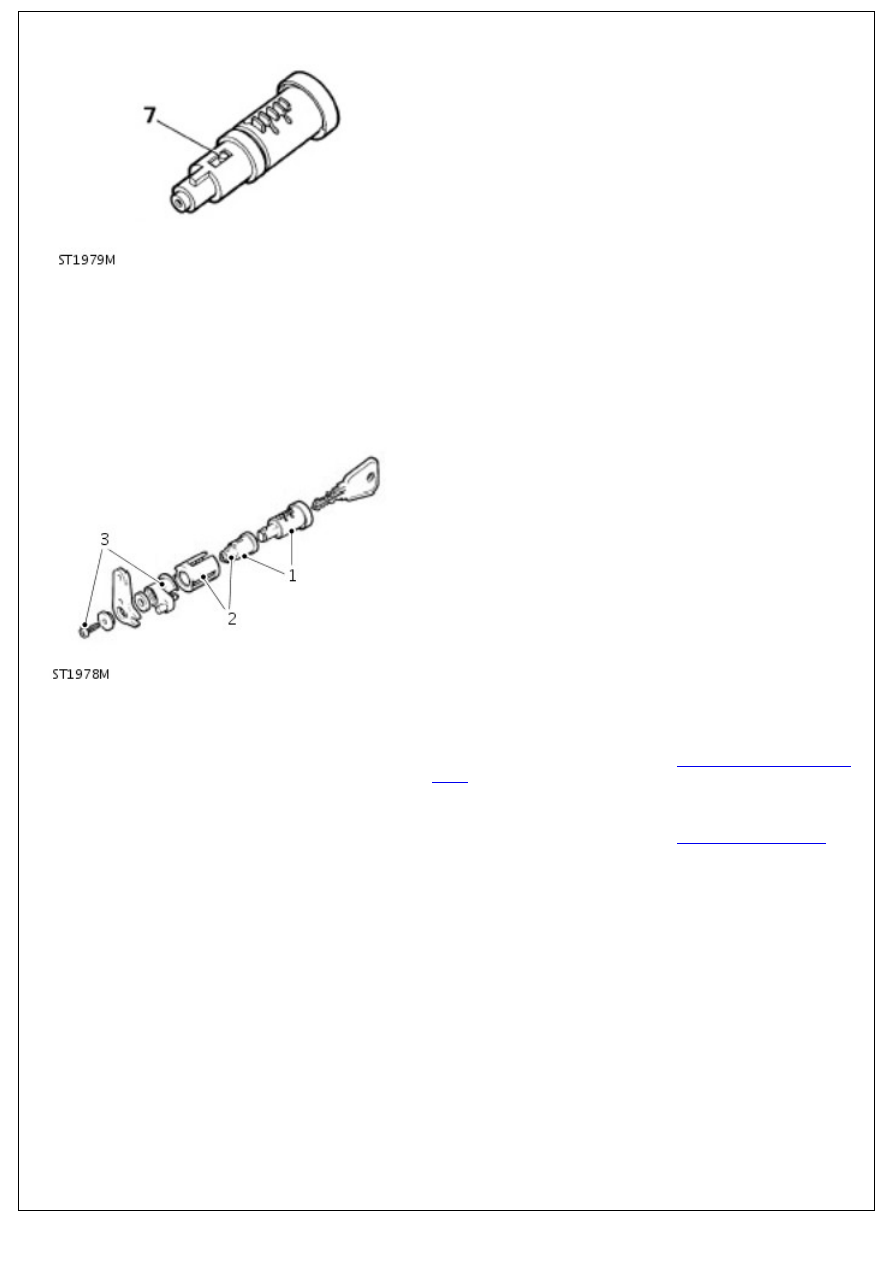

7. To remove barrel from plastic retaining sleeve, depress

spring loaded button and withdraw sleeve.

Installation

• NOTE: If a new barrel is being installed, check that number on barrel coincides with number on accompanying key.

1. Push plastic retaining sleeve over barrel until spring loaded

peg locks it into position.

2. Install barrel and plastic sleeve assembly to locking sleeve

and insert into exterior handle reversing instruction 6.

3. Assemble lock lever components as illustrated and from

inside of door panel, install them to barrel assembly with

single screw.

4. Connect operating rod to lock lever and secure with spring

clip, reversing instruction 4.

5. Install front door reinforcement panel.

For additional information, refer to:

Front Door Reinforcement

Panel

 (501-03 Body Closures, Removal and Installation).

6. Install plastic sheet.
7. Install door trim panel.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Handles, Locks, Latches and Entry Systems - Exterior Front Door Handle

Removal and Installation

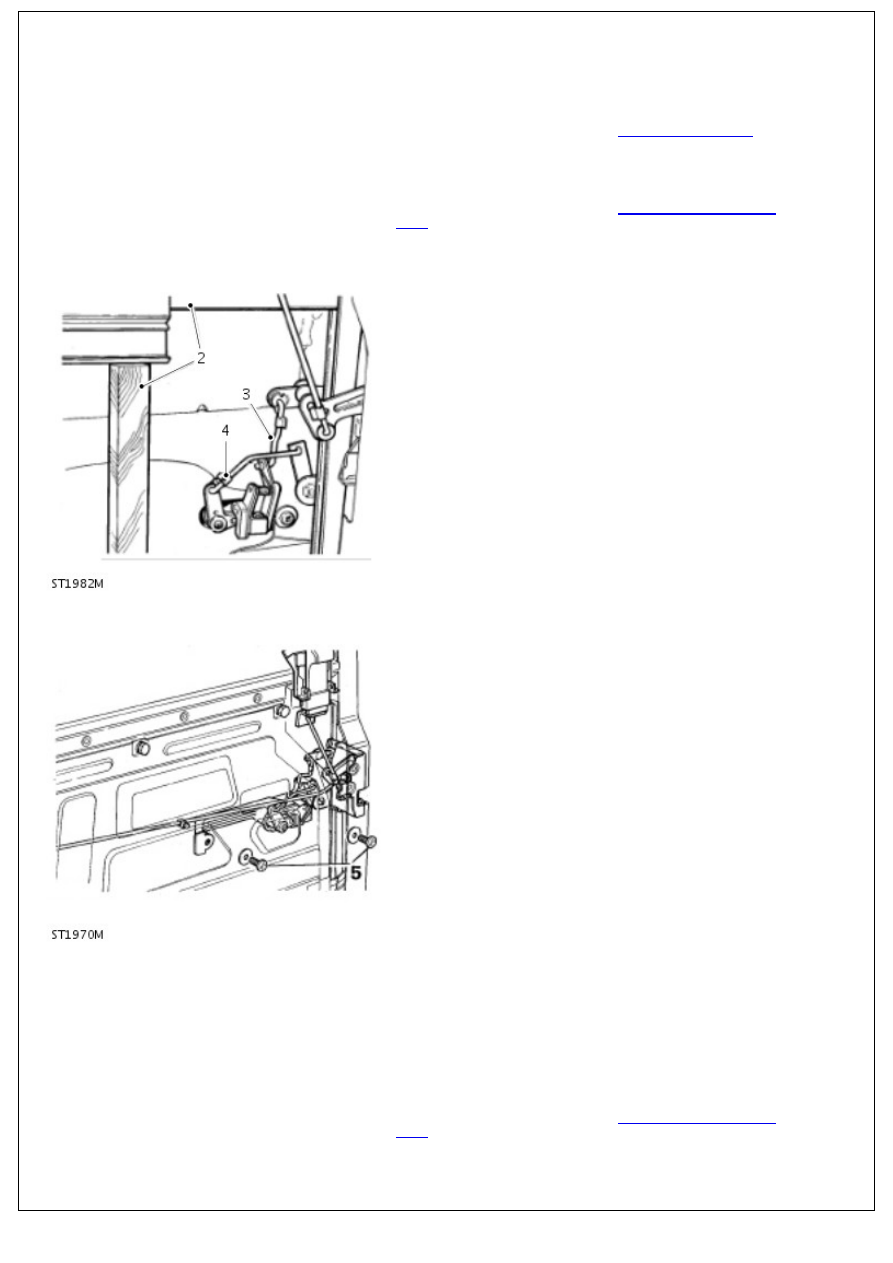

Removal

1. Remove door trim panel.

For additional information, refer to:

Front Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Remove door reinforcement panel and support glass with

timber.

For additional information, refer to:

Front Door Reinforcement

Panel

 (501-03 Body Closures, Removal and Installation).

3. Disconnect operating rod from handle mechanism.

4. Disconnect rod from locking barrel lever.

5. Remove 2 screws and withdraw handle assembly.

Installation

1. Install handle to door ensuring that two bezels are in

position - flat faces towards door, and secure with 2 screws.

2. Connect rod to handle operating lever and secure with spring

clip.

3. Connect rod to locking barrel lever and retain with spring

clip.

4. Install door reinforcement panel.

For additional information, refer to:

Front Door Reinforcement

Panel

 (501-03 Body Closures, Removal and Installation).

Handles, Locks, Latches and Entry Systems - Exterior Rear Door Handle

Removal and Installation

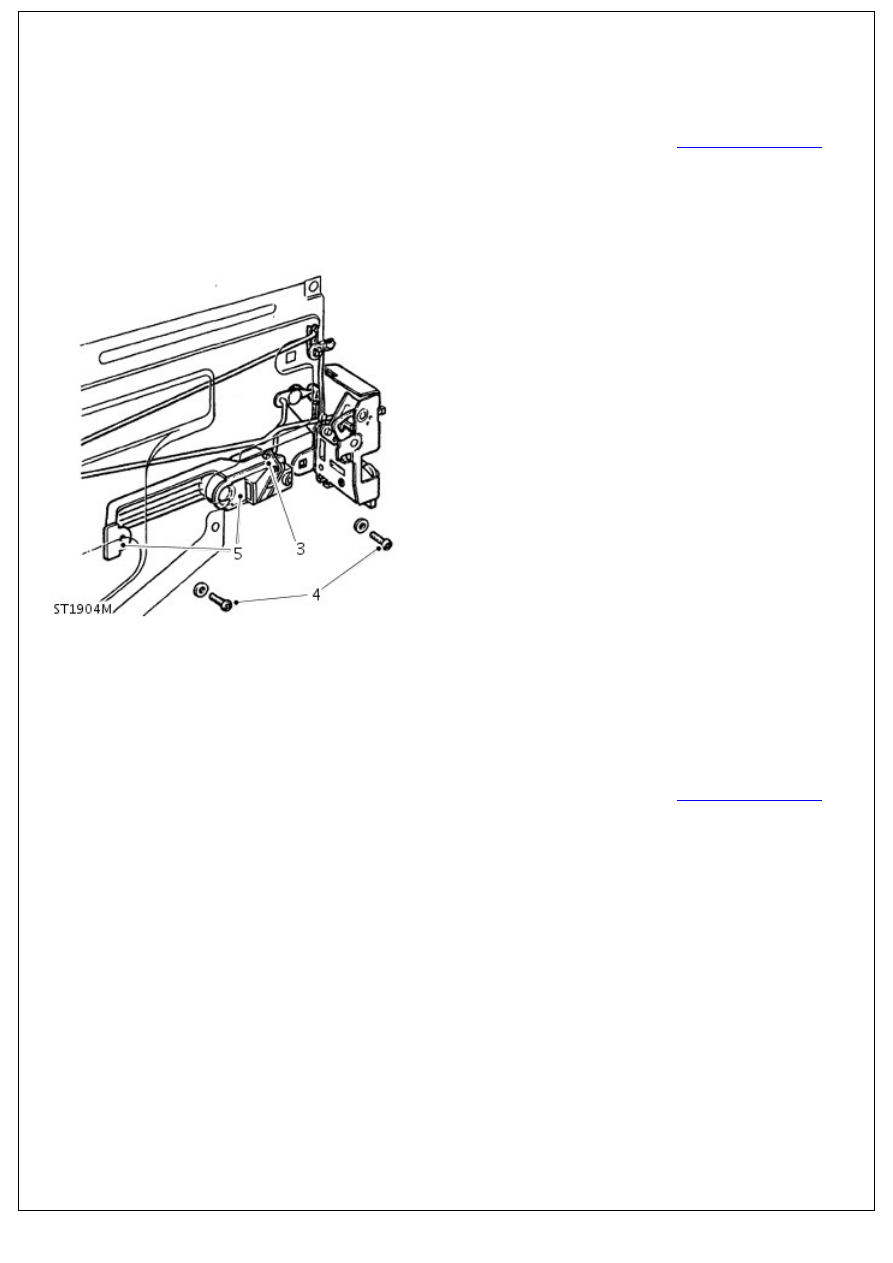

Removal

1. Remove door trim panel.

For additional information, refer to:

Rear Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Peel back sufficient of plastic sheet to gain access to handle

mechanism.

3. Disconnect actuating rod from handle operating lever.

4. Remove 2 screws and withdraw handle and bezels.

Installation

1. Install handle to door ensuring that both bezels are in

position - flat faces towards door and secure with 2 screws.

2. Connect actuating rod to handle operating lever and secure

with spring clip.

3. Re-seal plastic sheet.
4. Install door trim panel.

For additional information, refer to:

Rear Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

Handles, Locks, Latches and Entry Systems - Interior Rear Door Handle

Removal and Installation

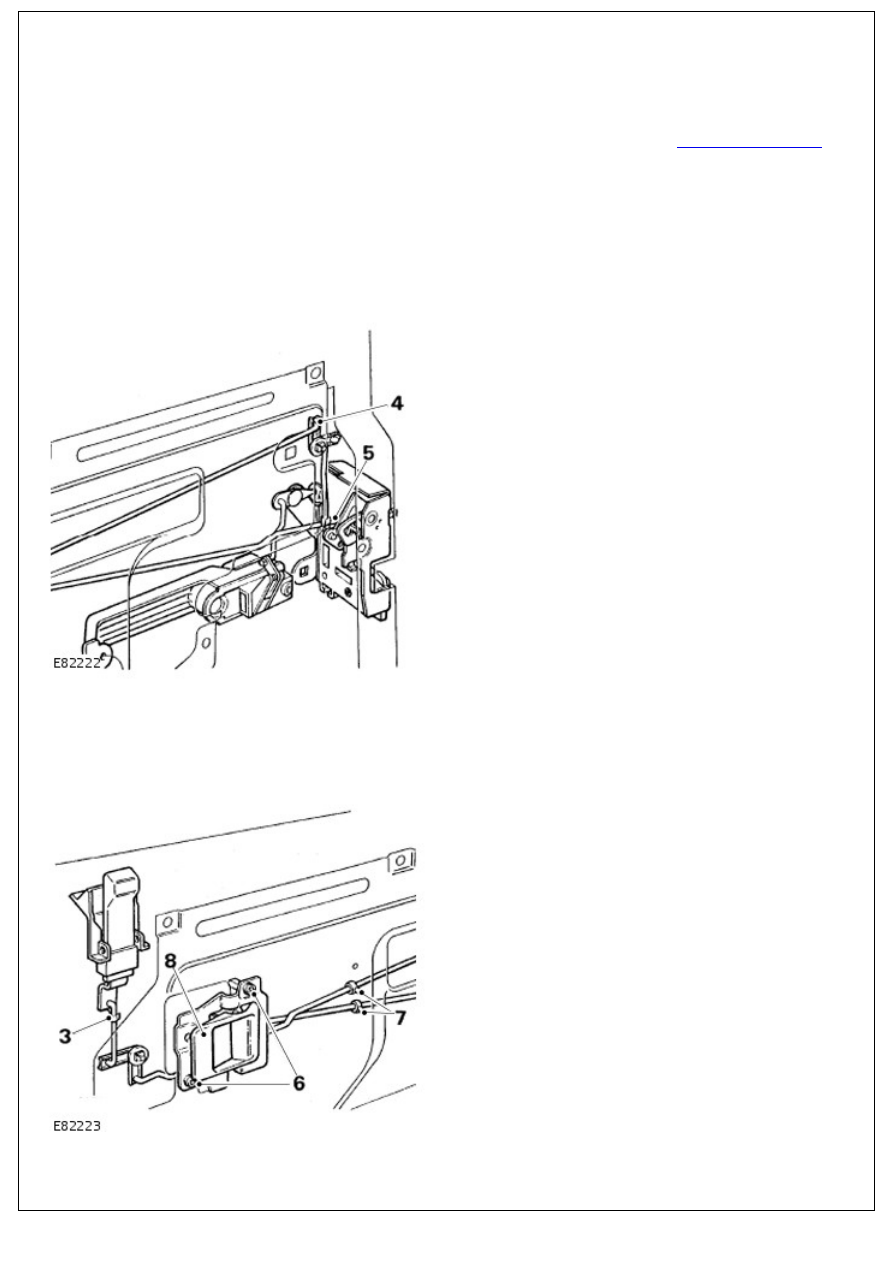

Removal

1. Remove door trim panel.

For additional information, refer to:

Rear Door Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and

Installation).

2. Peel-back sufficient of plastic sheet to gain access to remote

lever.

3. Remove spring clip and disconnect control rod from push

button.

4. Release spring clip and disconnect short locking button

control rod from latch mechanism.

5. Disconnect long remote control rod from latch assembly.

6. Remove 2 screws securing remote control lever to mounting

panel.

7. Release control rods from plastic retaining clips located in

mounting panel.

8. Withdraw remote control lever and rods from door.

Installation
