Defender. Manual - part 249

Interior Trim and Ornamentation - Rear Door Trim Panel

Removal and Installation

Removal

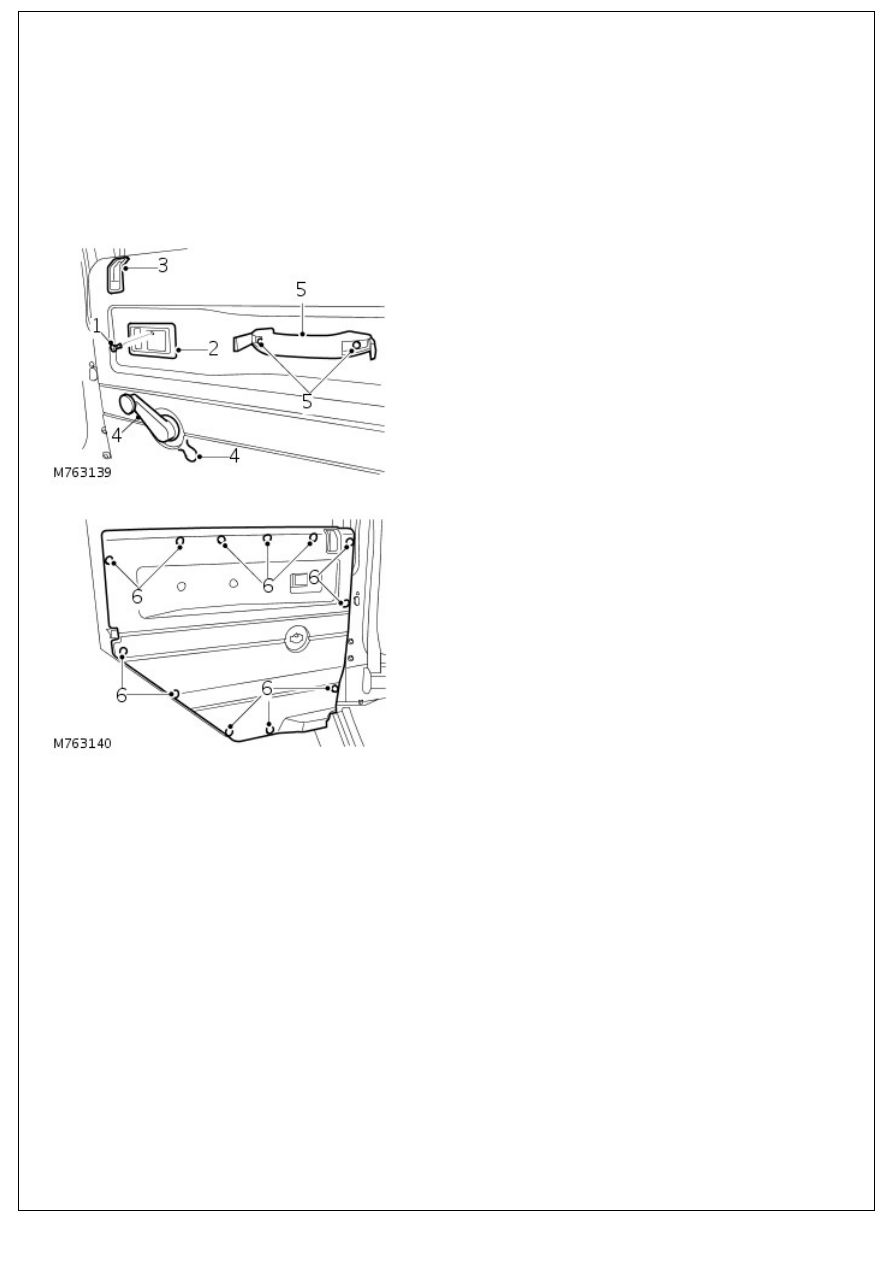

1. Remove screw securing door handle escutcheon.
2. Remove escutcheon.
3. Remove interior lock button bezel.
4. Remove retaining clip and remove door glass regulator

handle.

5. Release covers and remove 2 screws securing door pull to

door.

6. Carefully release 12 clips securing trim casing to door and

remove door casing.

Installation

1. Instal trim casing to door and secure with clips.
2. Instal door glass regulator handle.
3. Instal escutcheon to door handle and tighten screw.
4. Instal door lock button bezel.
5. Instal door pull and secure with screws.

Interior Trim and Ornamentation - Rear Quarter Trim Panel

Removal and Installation

Removal

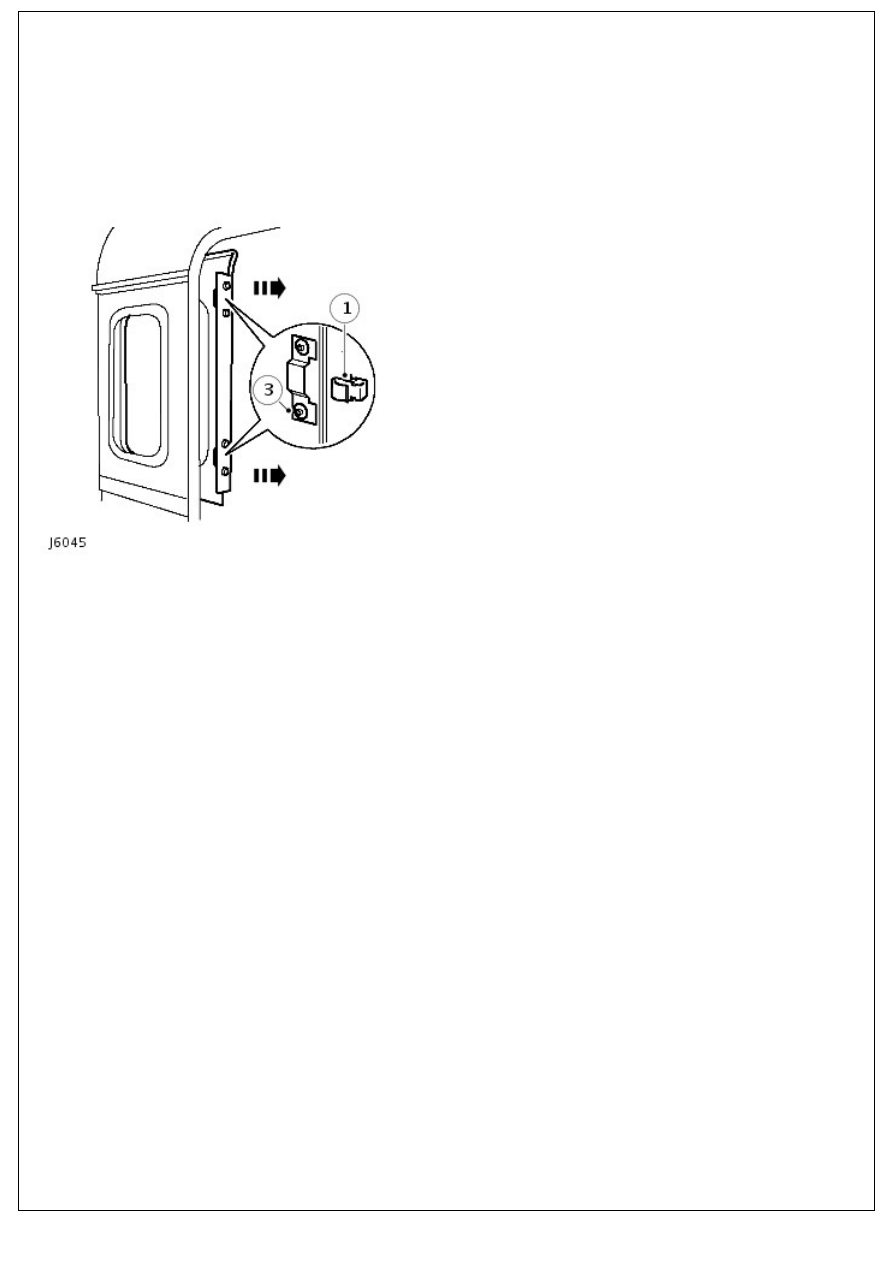

1. Pull edge of rear quarter trim panel firmly to release 2 spring

retaining clips from vertical rail at door aperture.

2. Remove rear quarter trim panel.

3. Remove spring clips from the 2 brackets on side of trim

panel.

Installation

1. Instal new spring clips to the 2 brackets on side of trim

panel.

2. Position outboard edge of trim panel in corner to abut

quarter trim panel and locate spring clips on vertical rail.

3. Press edge of trim panel firmly to secure in position.

Interior Trim and Ornamentation - Steering Column Shrouds

Removal and Installation

Removal

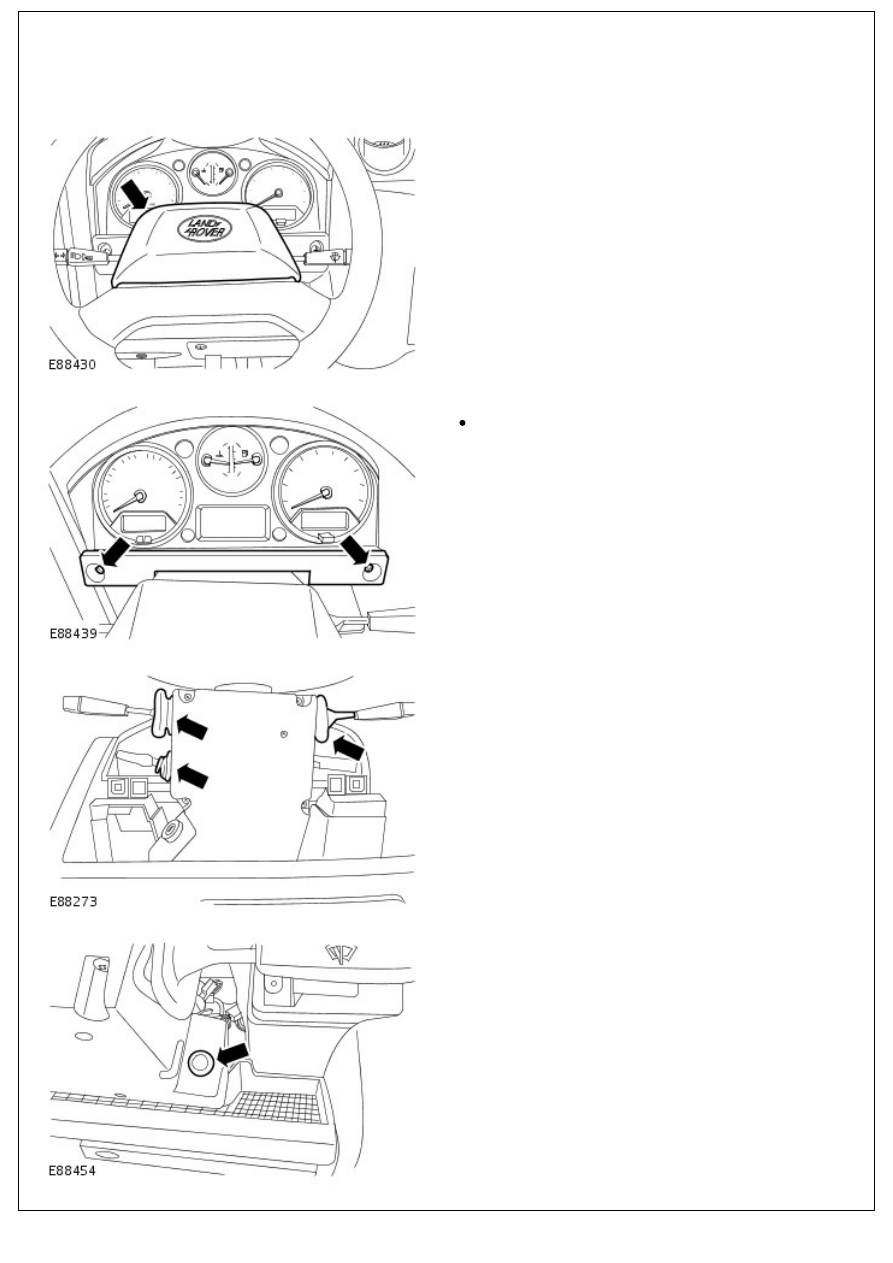

1. Remove the steering wheel center pad.

2. Remove the instrument cluster lower finisher.

Remove the 2 screws.

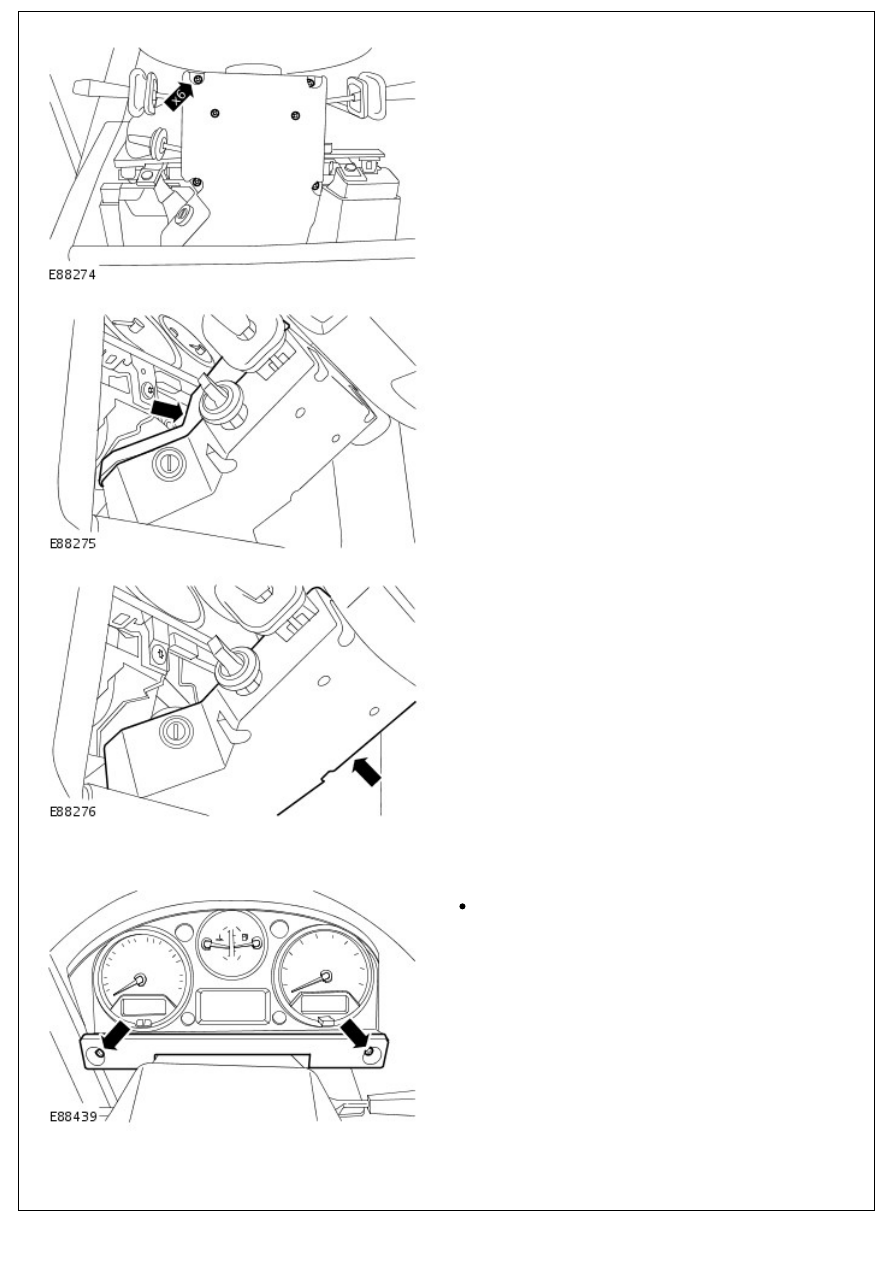

3. Release the 3 grommets from the steering column shrouds.

4. Remove the grommet.

5. Remove the 6 screws.

6. Remove the upper steering column shroud.

7. Remove the lower steering column shroud.

Installation

1. To install, reverse the removal procedure.

Tighten to 2 Nm (1 lb.ft).
