Fuel Charging and Controls - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma - Fuel Injection Pump

Removal and Installation

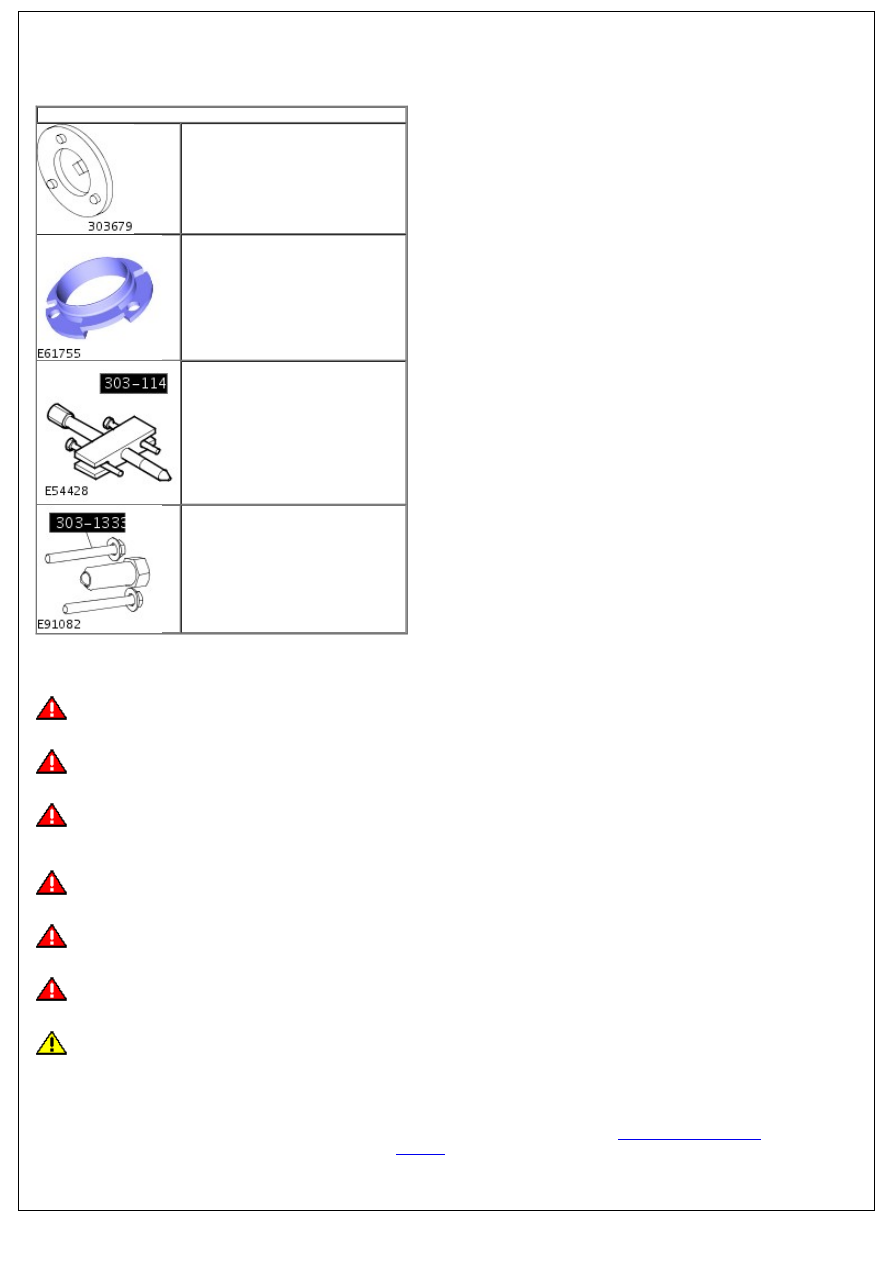

Special Tool(s)

Remover/Installer, Crankshaft Oil

Seal

303-679

Locking Tool, Fuel Pump Sprocket

303-1151

Remover Crankshaft Damper Pulley

303-1149

Remover Fuel Pump

303-1333

Removal

• WARNINGS:

 The spilling of fuel is unavoidable during this operation. Make sure that all necessary precautions are taken to

prevent fire and explosion.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable

vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related

components. Highly flammable vapors are always present and may ignite. Failure to follow these instructions may result

in personal injury.

 If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and seek immediate medical

attention.

 Wash hands thoroughly after fuel handling, as prolonged contact may cause irritation. Should irritation develop,

seek medical attention.

 Do not carry out any repairs to the fuel system with the engine running. The fuel pressure within the system can

be as high as 2000 bar (29,008 lb-sq-in). Failure to follow this instruction may result in personal injury.

CAUTION: Diesel fuel injection equipment is manufactured to very precise tolerances and fine clearances. It is

therefore essential that absolute cleanliness is observed when working with these components. Always install new

blanking plugs to any open orifices or lines. Failure to follow this instruction may result in foreign matter ingress to the

fuel injection system.

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and

Connect

 (414-01 Battery, Mounting and Cables, General

Procedures).

2. Remove the accessory drive component bracket.

For additional information, refer to:

Accessory Drive

Component Bracket

 (303-05 Accessory Drive - 2.4L Duratorq-

TDCi HPCR (103kW/140PS) - Puma, Removal and

Installation).

3. Remove the brake vacuum pump.

For additional information, refer to:

Brake Vacuum Pump

(206-07 Power Brake Actuation, Removal and Installation).

4.

WARNING: Do not work on or under a vehicle

supported only by a jack. Always support the vehicle on safety

stands.

Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking

and Lifting, Description and Operation).

5. Drain the cooling system.

For additional information, refer to:

Cooling System Draining,

Filling and Bleeding

 (303-03 Engine Cooling - 2.4L Duratorq-

TDCi HPCR (103kW/140PS) - Puma, General Procedures).

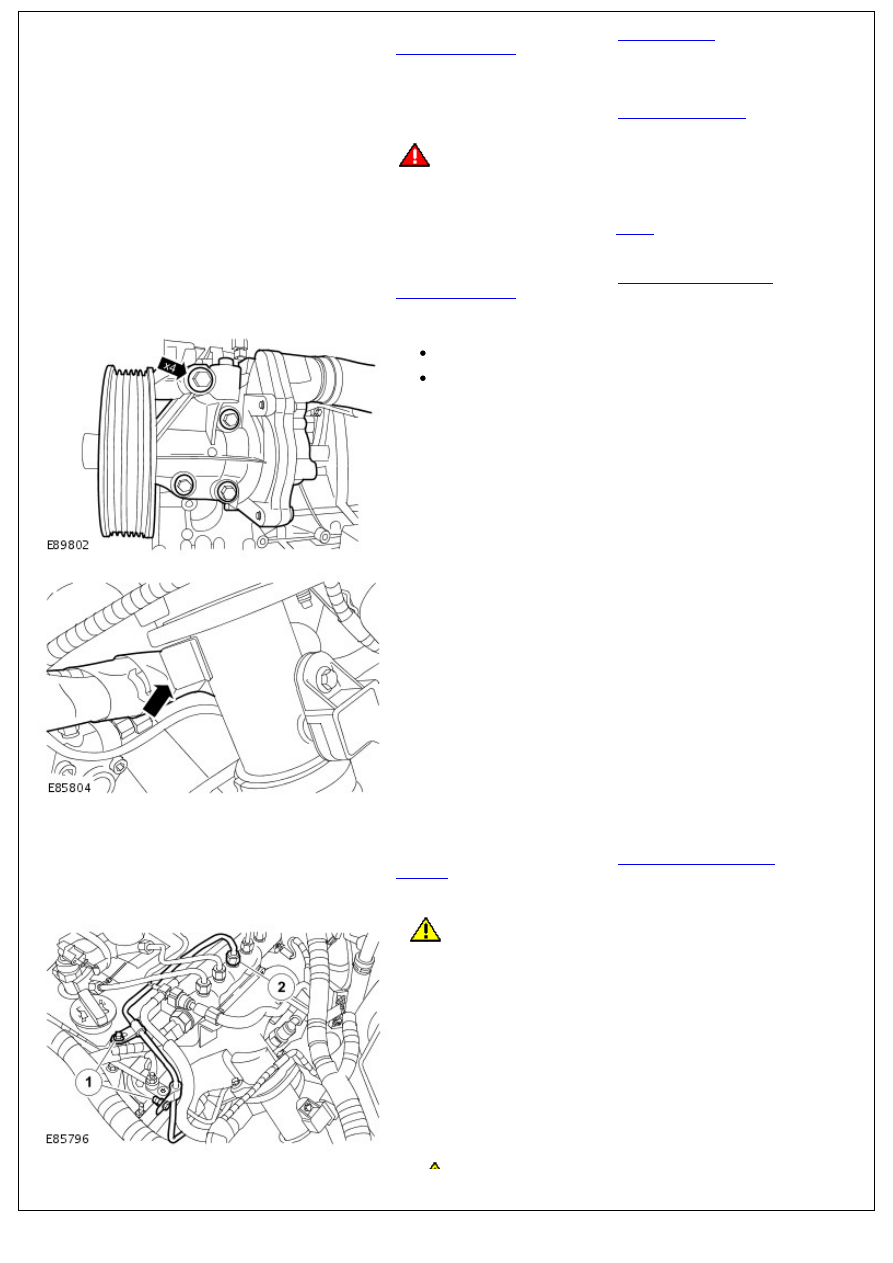

6. Release the water pump.

Remove the 4 bolts.

Remove and discard the gasket.

7. Release the wiring harness.

8. Using the pneumatic vacuum gun, vacuum foreign material

from the high-pressure fuel supply lines, the fuel rails and the

fuel injection pump.

For additional information, refer to:

Fuel Injection Component

Cleaning

 (303-04A Fuel Charging and Controls - 2.4L

Duratorq-TDCi HPCR (103kW/140PS) - Puma, General

Procedures).

9.

CAUTION: Make sure that all openings are sealed. Use

new blanking caps.

Release the fuel injection pump high-pressure fuel line.

1. Remove the 2 bolts.

2. Release the fuel pump high-pressure fuel line

union.

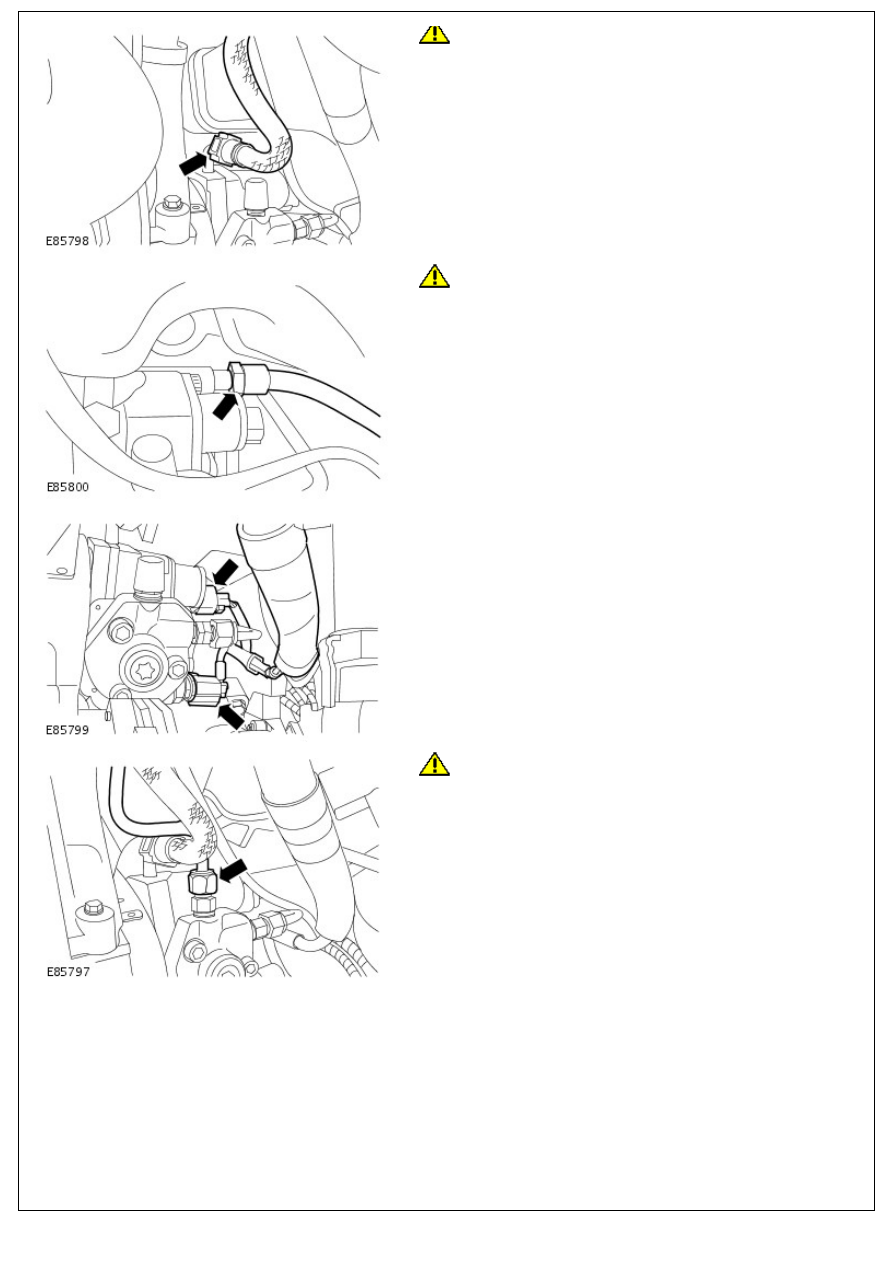

CAUTION: Make sure that all openings are sealed.

10.

CAUTION: Make sure that all openings are sealed.

Use new blanking caps.

Disconnect the fuel injector to fuel injection pump line.

11.

CAUTION: Make sure that all openings are sealed.

Use new blanking caps.

Disconnect the fuel return line.

12. Disconnect the fuel metering valve and the fuel

temperature sensor.

13.

CAUTION: Make sure that all openings are sealed.

Use new blanking caps.

Remove and discard the fuel injection pump high-pressure

fuel line.

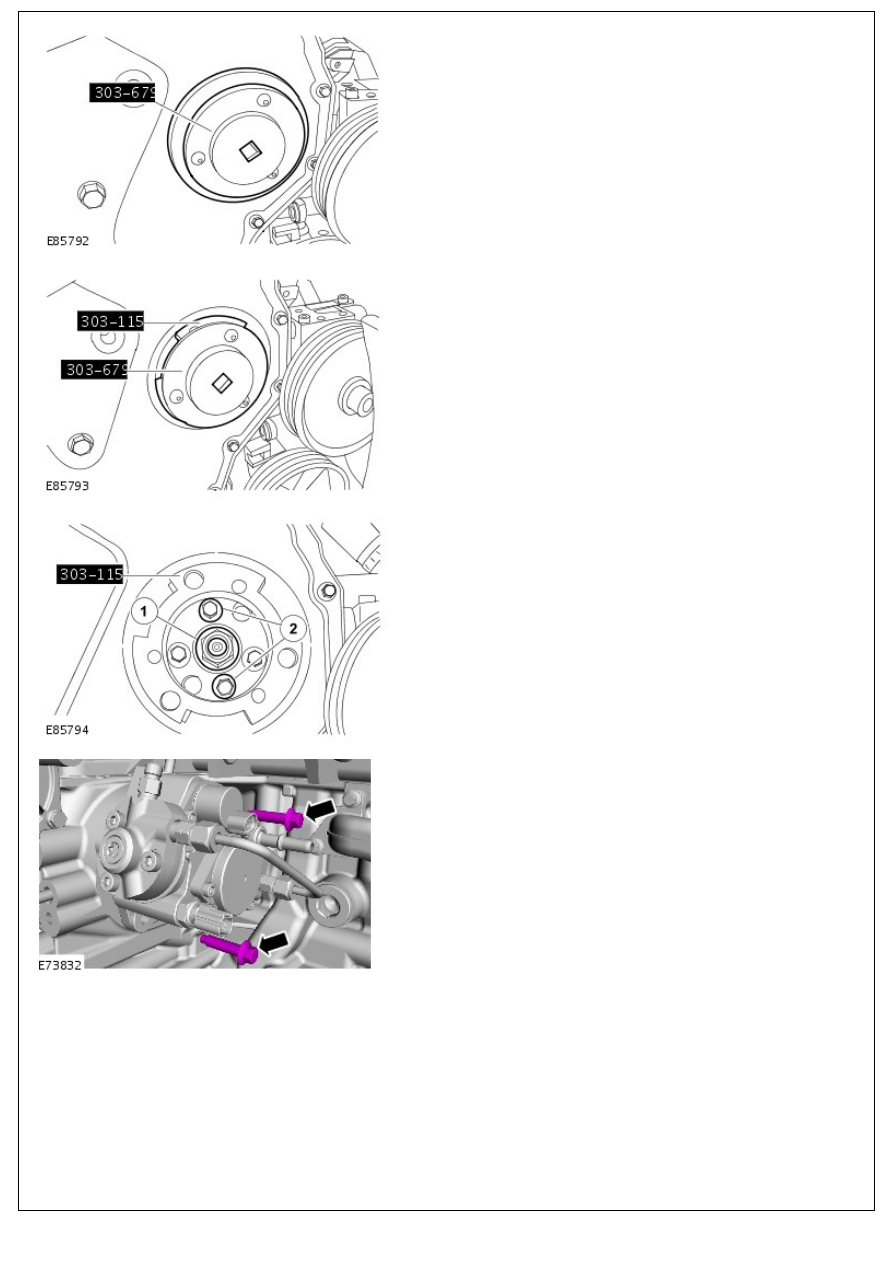

14. Using the special tool, remove the fuel injection pump

14. Using the special tool, remove the fuel injection pump

drive gear cover.

15. Install the special tools.

16. Release the fuel injection pump drive gear.

1. Remove the nut.

2. Remove the 2 bolts.

17. Remove 2 bolts from the fuel injection pump.

18. Using the special tool, release the fuel injection pump.
