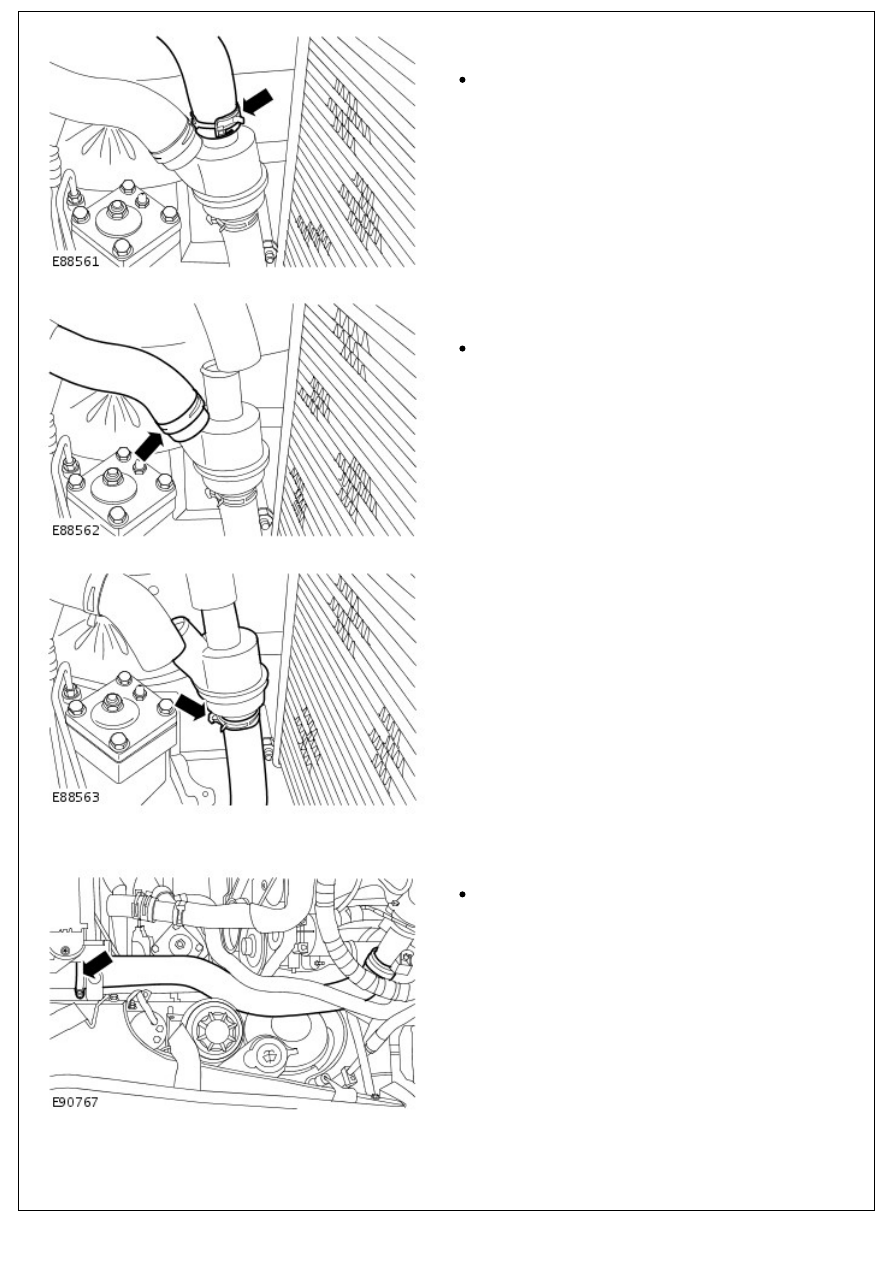

6. NOTE: Cooling fan shroud removed for clarity.

Disconnect the thermostat to radiator top hose.

Release the clip.

7. NOTE: Cooling fan shroud removed for clarity.

Disconnect the thermostat to coolant pump inlet hose.

Release the clip.

8. NOTE: Cooling fan shroud removed for clarity.

Remove the thermostat.

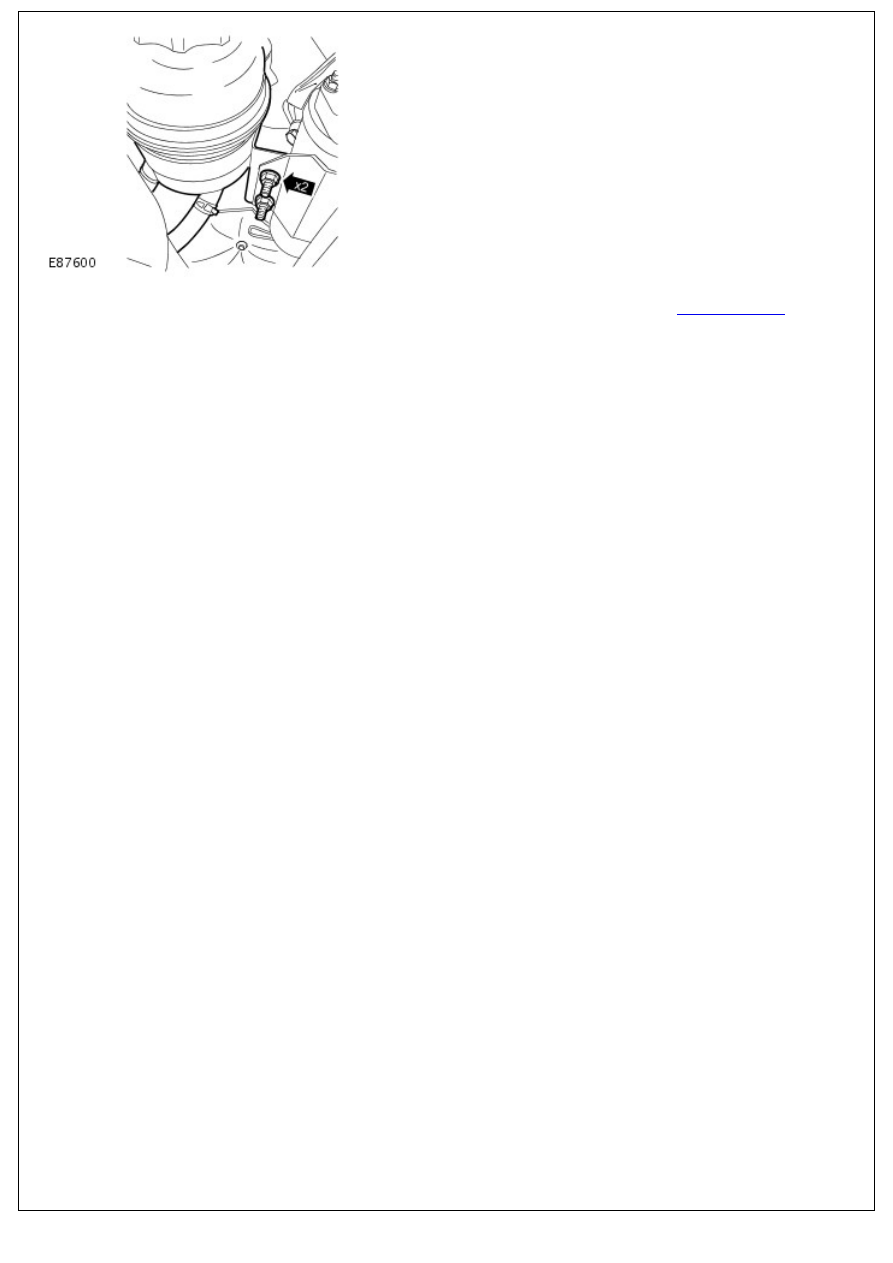

Installation

1. To install, reverse the removal procedure.

Tighten to 3 Nm (2 lb.ft).

2. Tighten to 4 Nm (3 lb.ft).

2. Tighten to 4 Nm (3 lb.ft).

3. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01

Battery, Mounting and Cables, General Procedures).

Fuel Charging and Controls - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma -

Torque Specifications

Description

Nm

lb-ft

Fuel injector clamp bolt

A

—

High-pressure fuel supply line unions
Stage 1

5

4

Stage 2

35

26

Fuel pressure relief valve

A

—

Fuel pump high-pressure fuel supply line bracket bolts

10

7

Fuel pressure relief valve spigot

20

15

Fuel rail to cylinder head
Stage 1

8

16

Stage 2

23

17

Fuel pump bolts

23

17

Fuel pump drive gear bolts

33

24

Fuel pump drive gear nut

64

47

A = Refer to the procedure for the correct torque sequence

Fuel Charging and Controls - 2.4L Duratorq-TDCi HPCR (103kW/140PS) -

Puma - Fuel Charging and Controls

Description and Operation

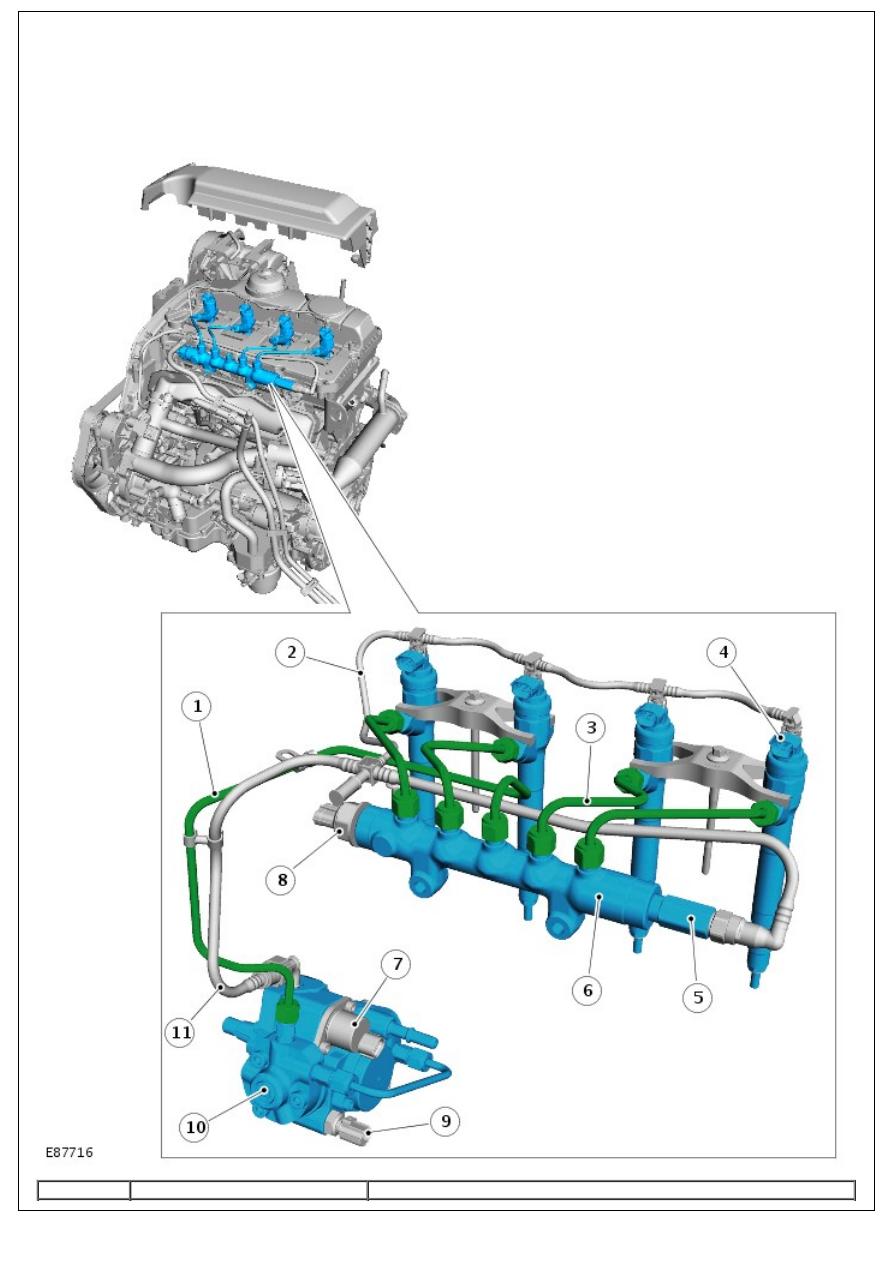

COMPONENT LOCATION

Item

Part Number

Description
