Defender. Manual - part 106

99. NOTE: Clean the component mating faces.

Secure the coolant pump.

Install a new gasket.

Tighten the bolts to 23 Nm (17 lb.ft).

100. Secure the coolant manifold.

Install a new gasket.

Tighten the bolts 10 Nm (7 lb.ft).

101. Connect the coolant hose.

Secure with the clip.

102. Connect the fuel metering valve and the fuel

temperature sensor electrical connectors.

103. Connect the engine oil pressure (EOP) sensor electrical

103. Connect the engine oil pressure (EOP) sensor electrical

connector.

104. Secure the engine wiring harness.

Secure with the 3 clips.

105. NOTE: Clean the component mating faces.

Install the exhaust gas recirculation (EGR) valve outlet tube

and intake manifold assembly.

Install new seals to the intake manifold.

Tighten the bolts to 15 Nm (11 lb.ft).

106. Secure the EGR valve outlet tube.

Tighten the bolt to 23 Nm (17 lb.ft).

CAUTION: Remove and discard the blanking caps.

107.

CAUTION: Remove and discard the blanking caps.

Install the fuel injection pump supply pipe.

Tighten the bolt 7 Nm (5 lb.ft).

108. Secure the engine wiring harness.

109. Connect the camshaft position (CMP) sensor electrical

connector.

110. NOTE: Clean the component mating faces.

Install the EGR valve and the EGR cooler.

Install new gaskets.

Tighten the M8 bolts to 23 Nm (17 lb.ft).

Tighten the M6 bolts to 10 Nm (7 lb.ft).

Connect the EGR valve electrical connector.

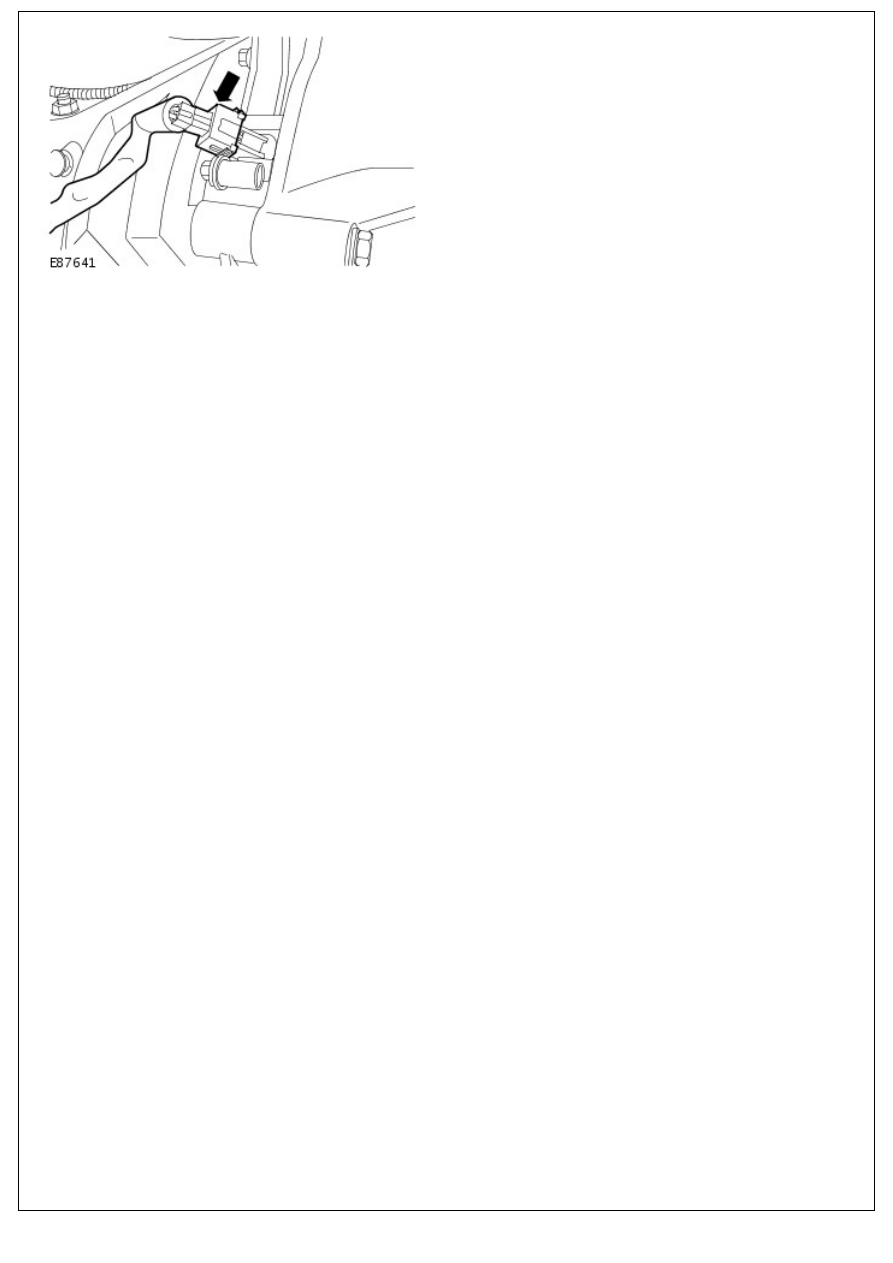

111. Connect the CKP sensor electrical connector.

111. Connect the CKP sensor electrical connector.

112. Remove the engine from the engine stand.
