Anti-Lock Control - Traction Control - Front Wheel Speed Sensor

Removal and Installation

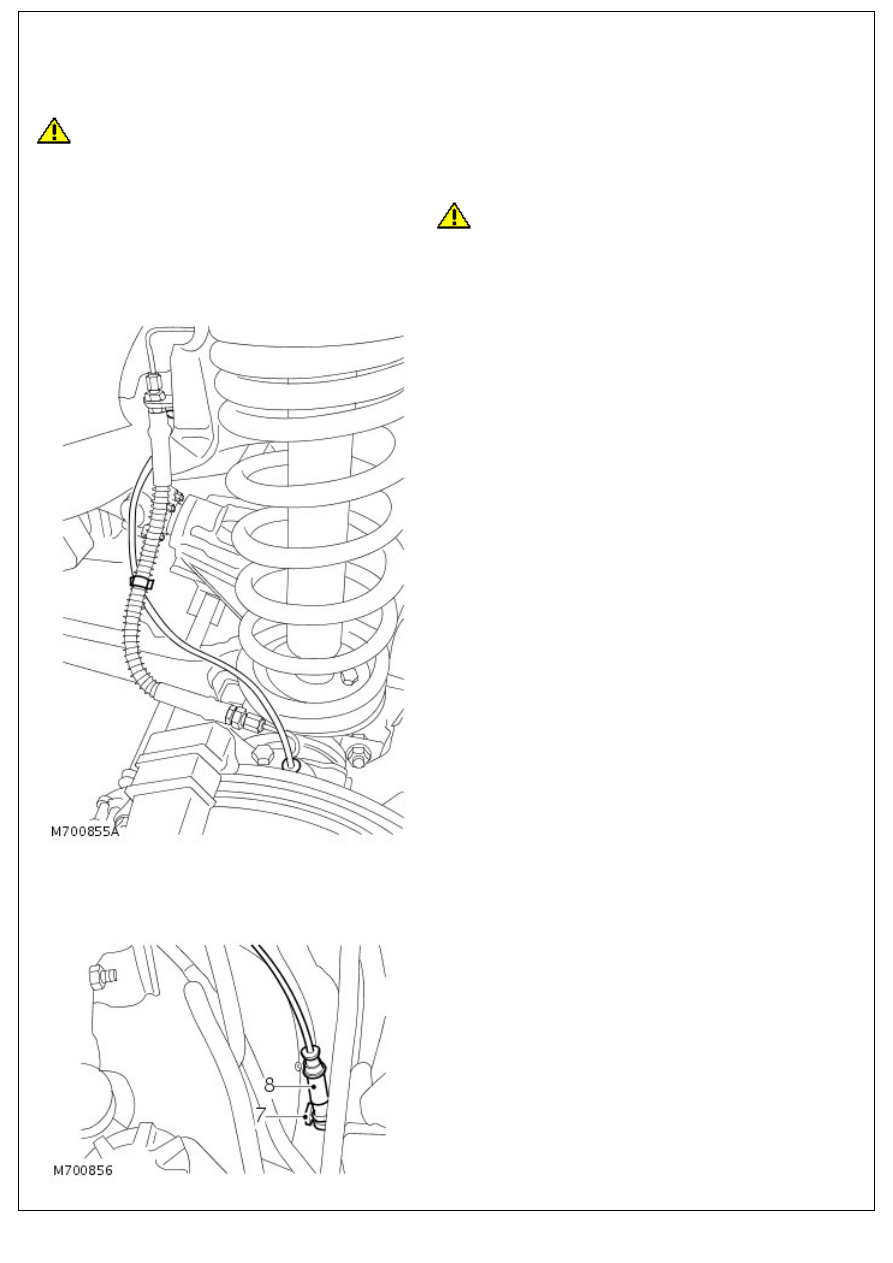

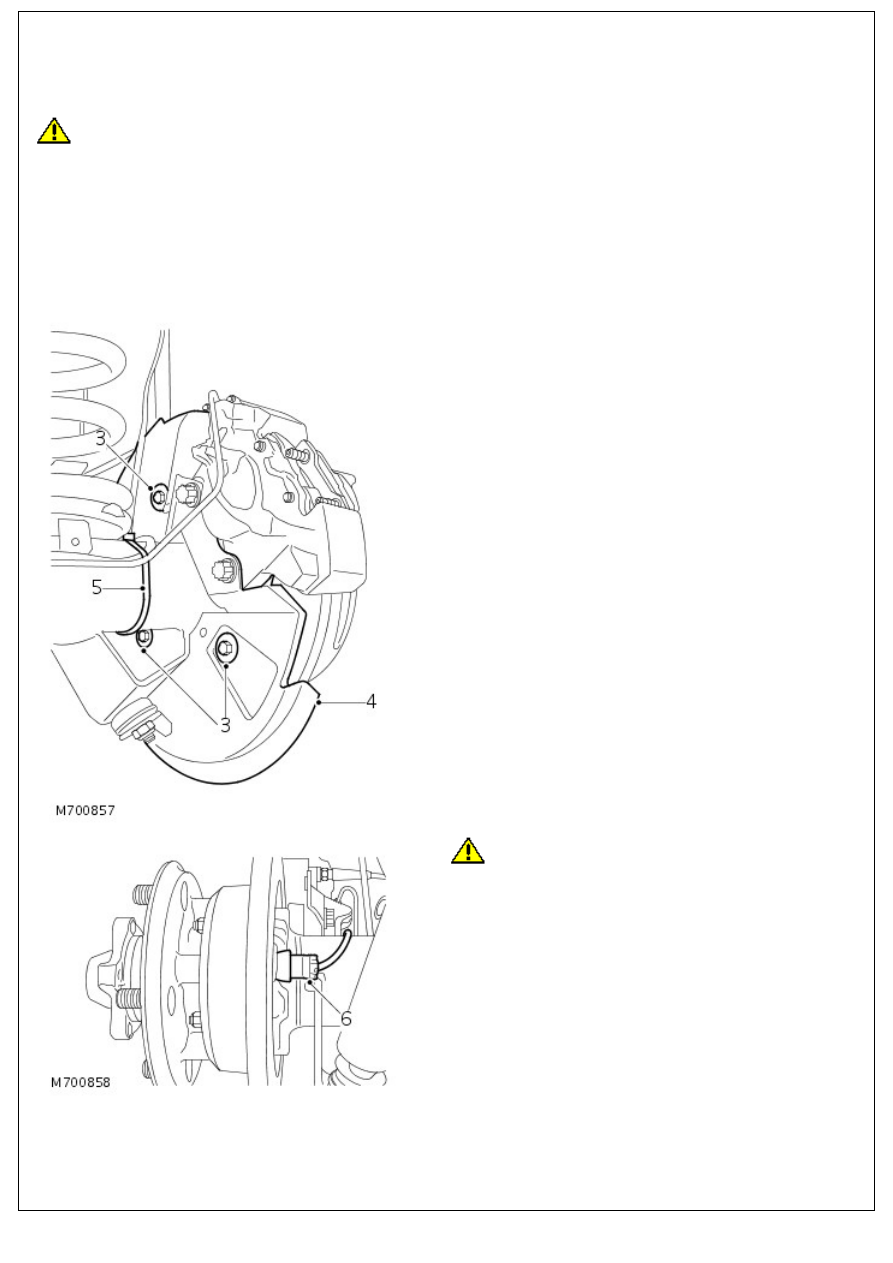

Removal

CAUTION: The sensor is not to be replaced without first removing the sensor, cleaning it, repositioning and

retesting.

1. Raise vehicle on a 2 post ramp.

2.

CAUTION: The sensor is not to be replaced without first

removing the sensor, cleaning it, repositioning and retesting.

Carefully prise ABS sensor from front hub.

3. Release clip securing ABS sensor harness to brake pipe.

4. Release clip securing ABS sensor harness to inner wing.

5. Lower vehicle.
6. Release second clip securing ABS harness to inner wing.
7. Disconnect sensor harness multiplug.

8. Remove sensor and harness.

Installation

1. Connect sensor harness multiplug.
2. Position sensor harness and secure to inner wing with clip.
3. Raise vehicle.
4. Secure harness to inner wing and brake pipe with clips.
5. Apply grease to sensor.

CAUTION: Ensure sensors are thoroughly cleaned before fitting.

6. Carefully install sensor to hub assembly.
7. Lower vehicle.

Anti-Lock Control - Traction Control - Rear Wheel Speed Sensor

Removal and Installation

Removal

CAUTION: The sensor is not to be replaced without first removing the sensor, cleaning it, repositioning and

retesting.

1. Raise vehicle on a 2 post ramp.
2. Remove both rear wheels.
3. Remove 3 bolts securing each brake disc backplate to hub

assemblies.

4. Remove both back plates.

5. Remove 2 cable ties securing sensor harness to outer ends

of axle.

6.

CAUTION: The sensor is not to be replaced without

first removing the sensor, cleaning it, repositioning and

retesting.

Carefully prise both sensors from hub assemblies.

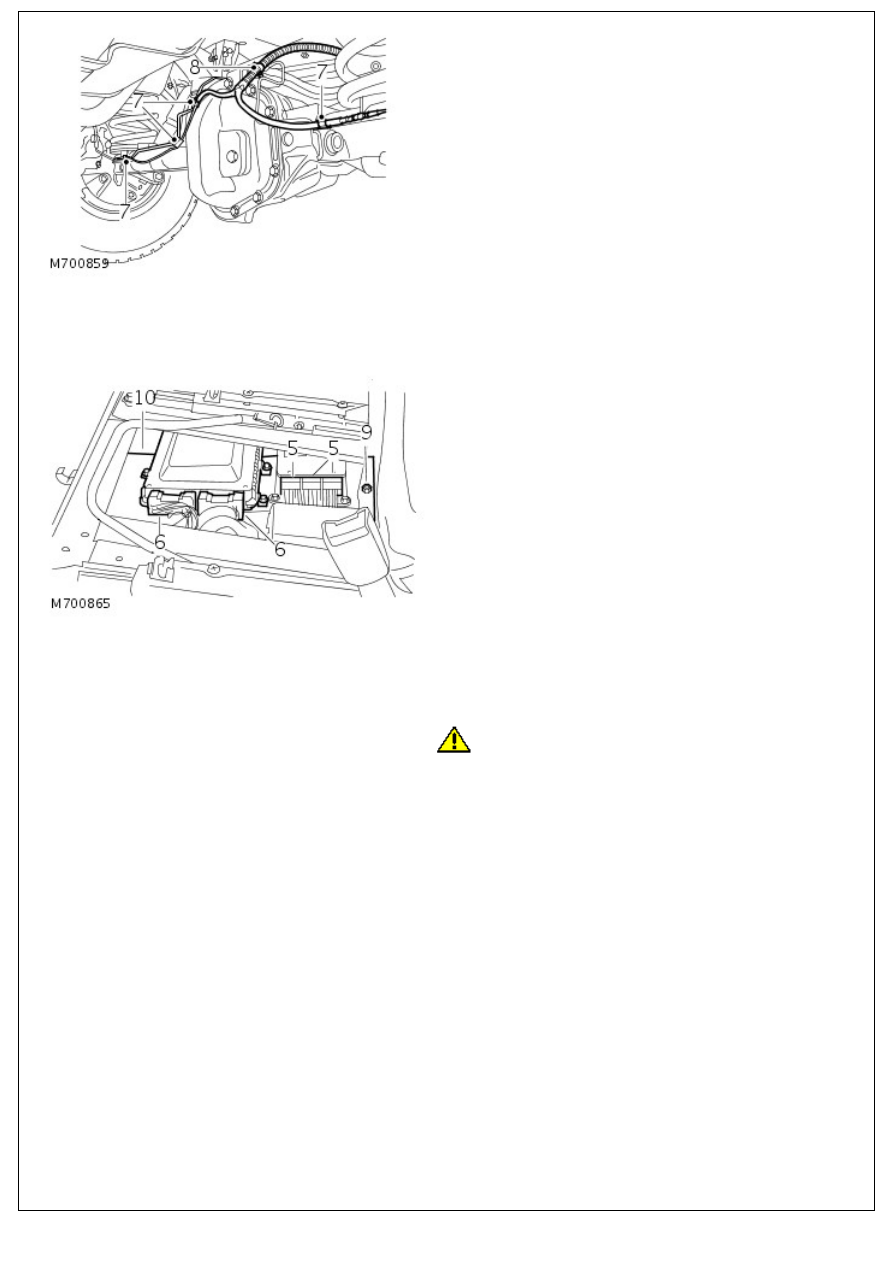

7. Release 4 clips securing sensor harness to axle.

7. Release 4 clips securing sensor harness to axle.

8. Release cable tie securing harness to differential.
9. Release 3 cable ties securing harness to chassis longitudinal.
10. Disconnect sensor multiplug.

11. Remove harness and sensor assembly.

Installation

1. Position harness and sensor assembly to vehicle and connect

multiplug.

2. Apply grease to both sensors.

3.

CAUTION: Ensure sensors are thoroughly cleaned

before fitting.

Carefully install both sensors to hub assemblies.

4. Secure harness to axle and differential with cable ties.
5. Secure harness to axle with clips.
6. Secure harness to chassis with cable ties.
7. Install both back plates to hub assemblies and secure with

bolts.

8. Install rear wheels and tighten to 130 Nm (95 lbf.ft).
9. Lower vehicle.
