Defender. Manual - part 13

Fuel Filter

WARNING: Fuel vapour is highly flammable and in contained spaces is also explosive and toxic. Always have a fire

extinguisher containing FOAM, CO2, GAS OR POWDER close at hand when handling or draining fuel.

Replace fuel filter.

For additional information, refer to:

Fuel Filter

 (310-01 Fuel Tank and Lines - 2.4L Duratorq-TDCi HPCR (103kW/140PS)

- Puma, Removal and Installation).

Charge Air Cooler

1. Visually check for any obstructions in the radiator and charge air cooler matrix and remove debris as necessary.

2. Visually check fan blades for damage.

3. Check cooling, charge air cooler and heating systems for leaks, hoses and oil pipes for security and condition.

4. Check accessible hose clips for tightness.

5. Check coolant level, top-up if necessary

Charge Air Cooler Flush

1. Remove charge air cooler.

For additional information, refer to:

Charge Air Cooler

 (303-12 Intake Air Distribution and Filtering - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, Removal and Installation).

2. Flush charge air cooler element using Unicorn Chemicals 'C' Solve following the manufacturers instructions.

3. Thoroughly dry charge air cooler and making sure that no trace of solvent remains in the element.

4. Install charge air cooler.

For additional information, refer to:

Charge Air Cooler

 (303-12 Intake Air Distribution and Filtering - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, Removal and Installation).

Cooling System Top-Up

1. With engine cold, remove expansion tank filler cap.

2. Top-up with recommended mixture of coolant until level reaches mark on expansion tank.

3. Fit expansion tank filler cap.

Coolant Renew

1. Renew engine coolant.

For additional information, refer to:

Cooling System Draining, Filling and Bleeding

 (303-03 Engine Cooling - 2.4L

Duratorq-TDCi HPCR (103kW/140PS) - Puma, General Procedures).

2. Fit expansion tank filler cap.

Door Locks and Hinges

1. Open each door in turn and lubricate door hinges and check strap using recommended lubricant.

2. Lubricate door lock, striker and private lock using PTFE lubricant. Remove excessive lubricant, particularly from door

striker area, to avoid customer complaint.

3. Check tightness of accessible door lock and striker fixings

4. Open and close door to check for smooth, noise-free operation. Make sure door closes securely.

5. Check for smooth operation of private lock.

6. With bonnet open, lubricate hinges, striker, lock and safety catch using a suitable lubricant.

Air Cleaner Element

1. Replace air cleaner element.

For additional information, refer to:

Air Cleaner Element

 (303-12 Intake Air Distribution and Filtering - 2.4L Duratorq-

TDCi HPCR (103kW/140PS) - Puma, Removal and Installation).

Accessory Drive Belt

Check accessory drive belt for signs of splits, fraying, oil contamination and wear.

• NOTE: Any requirement to replace the accessory drive belt should be advised to the customer as this will incur

additional labour and/or material cost and should not be carried out without the authorisation of the customer.

1. Renew a damaged or contaminated accessory drive belt.

Fluid Levels

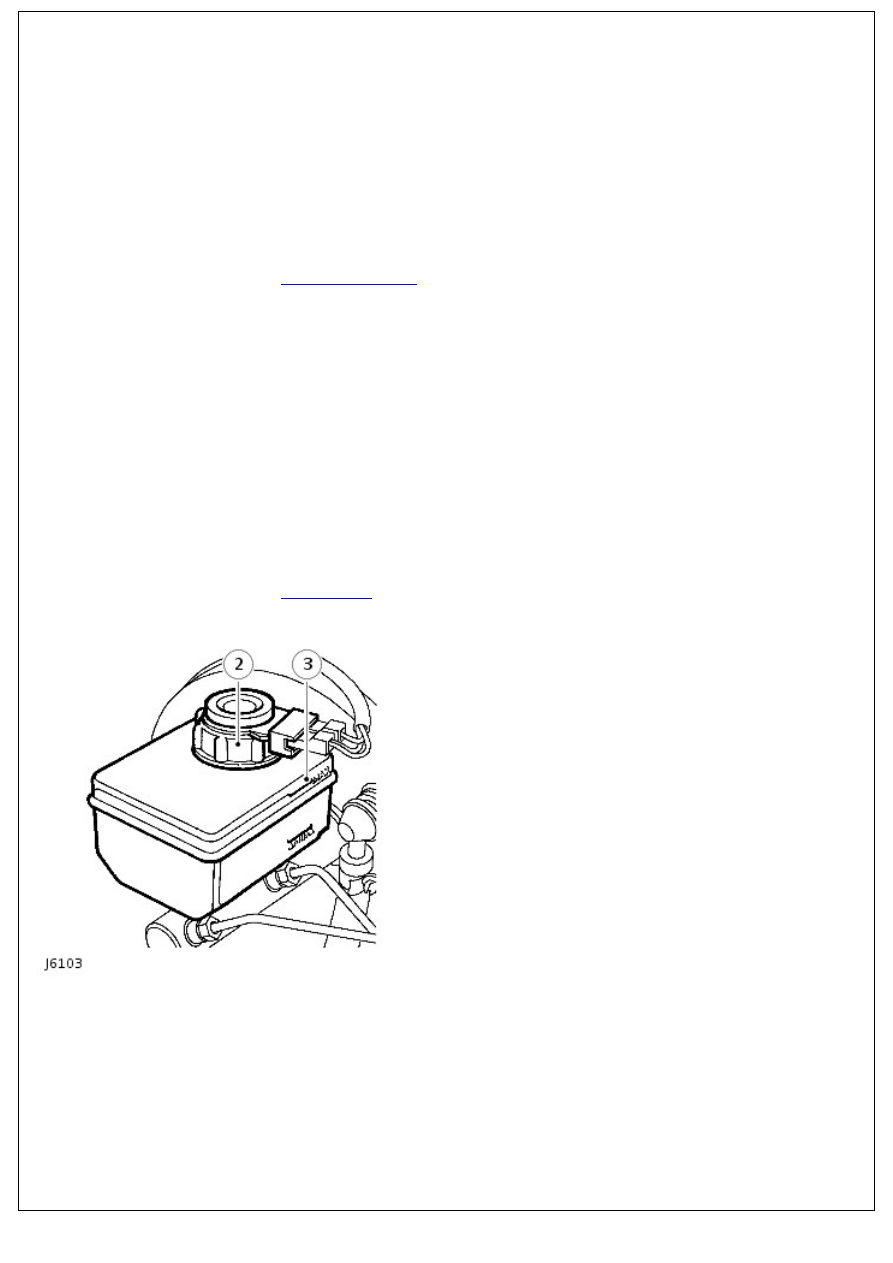

Brake Fluid Reservoir

1. Check the fluid level visually through transparent side of reservoir without removing cap.

2. If level is below ''MAX' mark clean the area around the reservoir filler cap and remove cap.

3. Top up to'MAX' mark with recommended brake fluid.

For additional information, refer to:

Specifications

 (206-00 Brake System - General Information, Specifications).

4. Reinstall the reservoir filler cap.

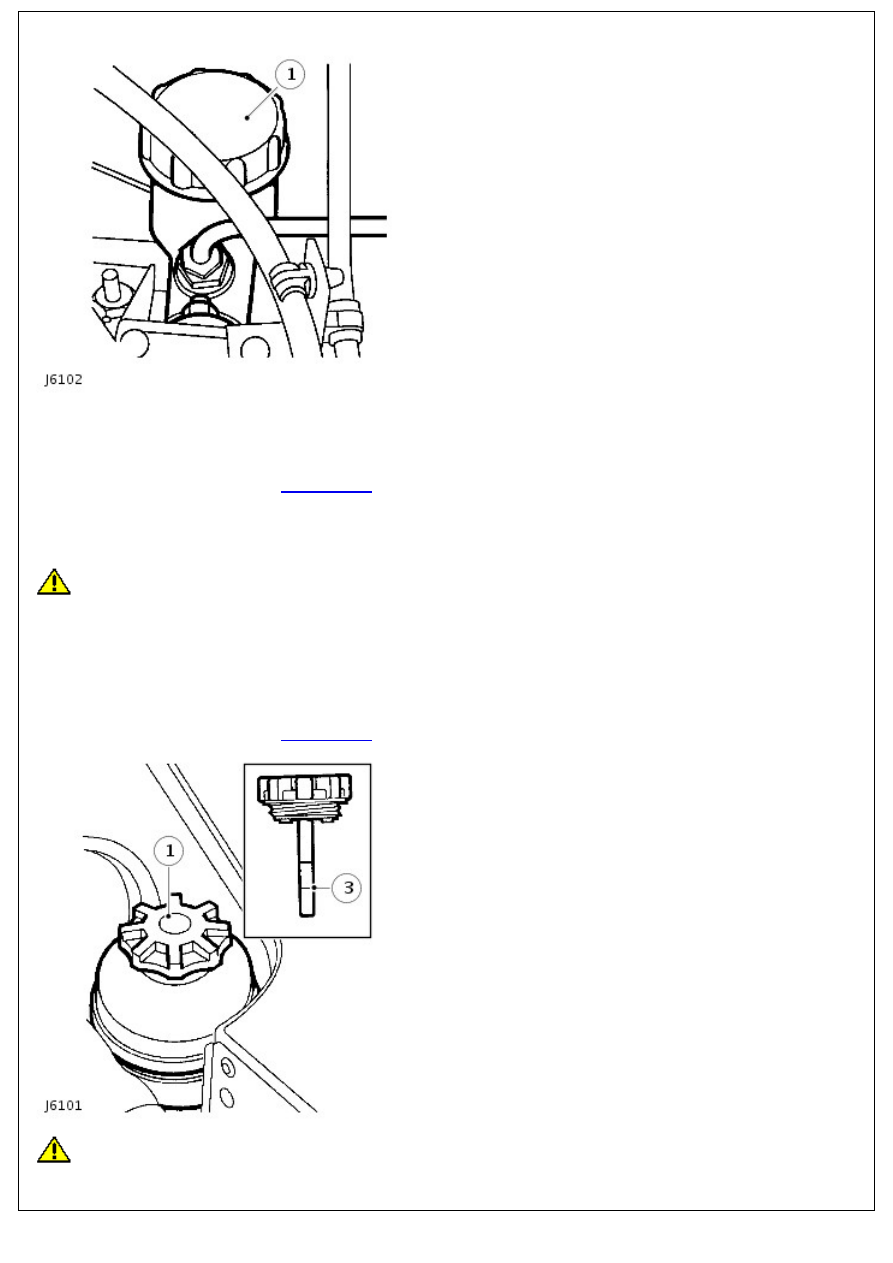

Clutch Fluid Reservoir

1. Clean area around clutch fluid reservoir cap, and remove cap.

2. Check fluid level in clutch fluid reservoir.

3. Clean the area around the reservoir filler cap, remove the cap.

4. If necessary, top-up using the recommended fluid to the 'MAX' mark on the reservoir.

For additional information, refer to:

Specifications

 (206-00 Brake System - General Information, Specifications).

5. Reinstall the reservoir filler cap.

Power Steering Fluid

CAUTION: To prevent over filling, check/top-up the system with the engine switched off and the system cold. Make

sure that the steering wheel is in the straight ahead position, do not turn the steering wheel prior to checking the fluid

level.

1. Check that the fluid level is to the mid-way mark between the 'MAX' and 'MIN' marks on the fluid reservoir, top-up

if necessary.

2. Clean the area around the reservoir filler cap, remove the cap.

3. If necessary, top-up using the recommended fluid to the mid-way mark on the reservoir.

For additional information, refer to:

Specifications

 (206-00 Brake System - General Information, Specifications).

CAUTION: Do not fill reservoir above the 'MAX' mark.

4. Reinstall the reservoir filler cap.

Windshield Washer Reservoir

1. Remove the windshield washer reservoir filler cap.

2. Top-up the reservoir using a mixture of an approved windshield washer fluid and water until the level is to the

bottom of the reservoir filler neck.

3. Reinstall the reservoir filler cap.

Engine Oil and Filter

1. Renew engine oil and filter.

For additional information, refer to:

Engine Oil Draining and Filling

 (303-01 Engine - 2.4L Duratorq-TDCi HPCR

(103kW/140PS) - Puma, General Procedures).

Steering Box

1. Check steering box for leaks.

2. Check there is no backlash in steering box with the road wheels in the straight ahead position. Adjust if necessary.

For additional information, refer to:

Steering Gear Adjustment

 (211-00 Steering System - General Information, General

Procedures).

Manual Gearbox Oil

WARNING: Avoid excessive skin contact with used gearbox oil. Used gearbox oil contains potentially harmful

contaminants which may cause skin cancer or other serious skin disorders.

1. Renew gearbox oil.

For additional information, refer to:

Transmission Draining and Filling

 (308-03 Manual Transmission/Transaxle, General

Procedures).

Transfer Case Oil

Check and Top-Up

WARNING: Avoid excessive skin contact with mineral oil. Mineral oils remove the natural fats from the skin, leading

to dryness, irritation and dermatitis.

CAUTION: The transfer case oil filler plug must not be used as a transfer case oil level plug. Failure to follow this

instruction may result in damage to the vehicle.

1. Drain and measure the transfer case oil.For additional information, refer to:

Transfer Case Draining and Filling

 (308-

07A Transfer Case - 2.4L Duratorq-TDCi HPCR (103kW/140PS) - Puma, General Procedures).2. Refill the transfer case

with the recommended oil.For additional information, refer to:

Specifications

 (308-07A Transfer Case - 2.4L Duratorq-

TDCi HPCR (103kW/140PS) - Puma, Specifications).

Transfer Case Oil Replace

WARNING: Avoid excessive skin contact with mineral oil. Mineral oils remove the natural fats from the skin, leading

to dryness, irritation and dermatitis.

1. Renew transfer case oil.

For additional information, refer to:

Transfer Case Draining and Filling

 (308-07A Transfer Case - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, General Procedures).

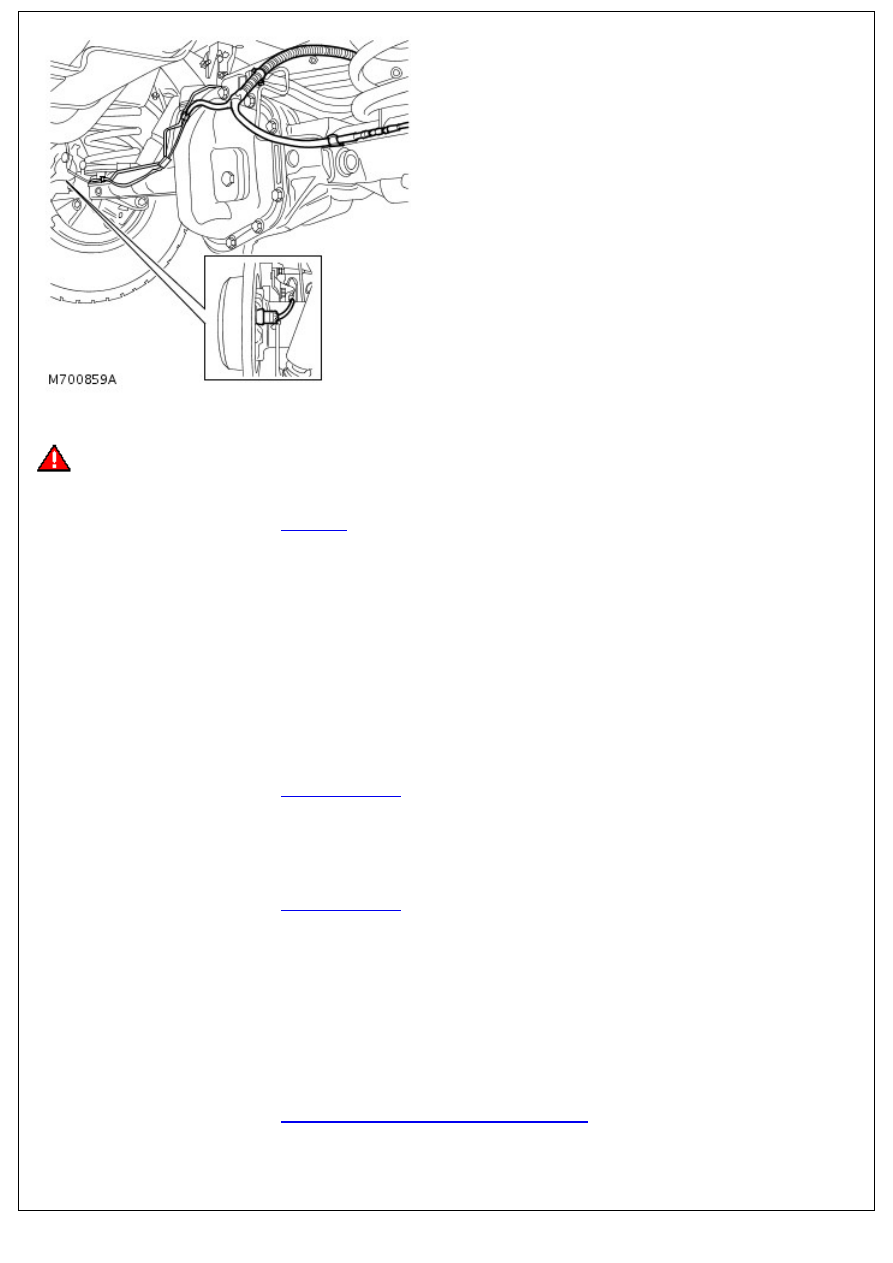

Front and Rear Axles

Check

WARNING: Avoid excessive skin contact with used axle oil. Used axle oil contains potentially harmful contaminants

which may cause skin cancer or other serious skin disorders.

1. Make sure vehicle is level.

2. Using 13 mm square drive wrench, remove filler/level plug.
