Range Rover Evoque. Руководство - часть 761





Стыковой соединитель - желтый

418-109

20 шт. в
пакете

Пакет идентификационных рукавов: для красной изоляции

418-112

500

Пакет идентификационных рукавов: для синей изоляции

418-113

500

Пакет идентификационных рукавов: для желтой изоляции

418-114

500

Оборудование для ремонта жгута проводов можно заказать через систему заказов запчастей Jaguar/Land Rover.

Инструменты для ремонта

В комплект инструментов для ремонта жгутов проводов входят:

Инструменты для обжима
Ножницы для проводов и устройство для зачистки проводов
Набор инструментов для снятия

Инструменты для снятия

Инструменты для снятия используются для снятия контакта с электрического разъема. Соответствующий инструмент для снятия
можно найти в схемах проводки и информации по техническому обслуживанию, см. схемы проводки и информацию по техническому
обслуживанию. Эти документы содержат данные о номерах оборудования для зачистки изоляции (проводов), а также информацию о
соответствующих инструментах для снятия каждого контакта (если необходимо). Каждый инструмент для снятия предназначен для
извлечения контактов конкретного типа из электрического разъема. Не рекомендуется использовать какие-либо другие инструменты,
так как возникает вероятность повреждения разъема.

Инструмент для зачистки изоляции (проводов)

Подвижные зажимы оснащены регулировочным маховичком с несколькими отверстиями. При вращении маховичка и установке кабеля
в отверстие соответствующего диаметра происходит автоматическая настройка давления зажимов. Обратите внимание, что некоторые
жгуты проводов могут иметь более жесткую изоляцию, и потребуется небольшая корректировка положения маховика для
качественного надреза, однако соблюдайте осторожность, чтобы не повредить провод.

Инструмент для зачистки изоляции (проводов)

Нажимая на внешние края фиксатора, регулятор можно перемещать вверх и вниз по зажимам. Это уменьшает и увеличивает длину
обрезки изоляции кабеля жгута проводов с разделкой или провода в жгуте проводов. На регуляторе имеется индикатор положения с
градуированной шкалой, что позволяет задавать длину обрезки изоляции в миллиметрах. Величина обрезки изоляции показана в
таблице сопоставлений.

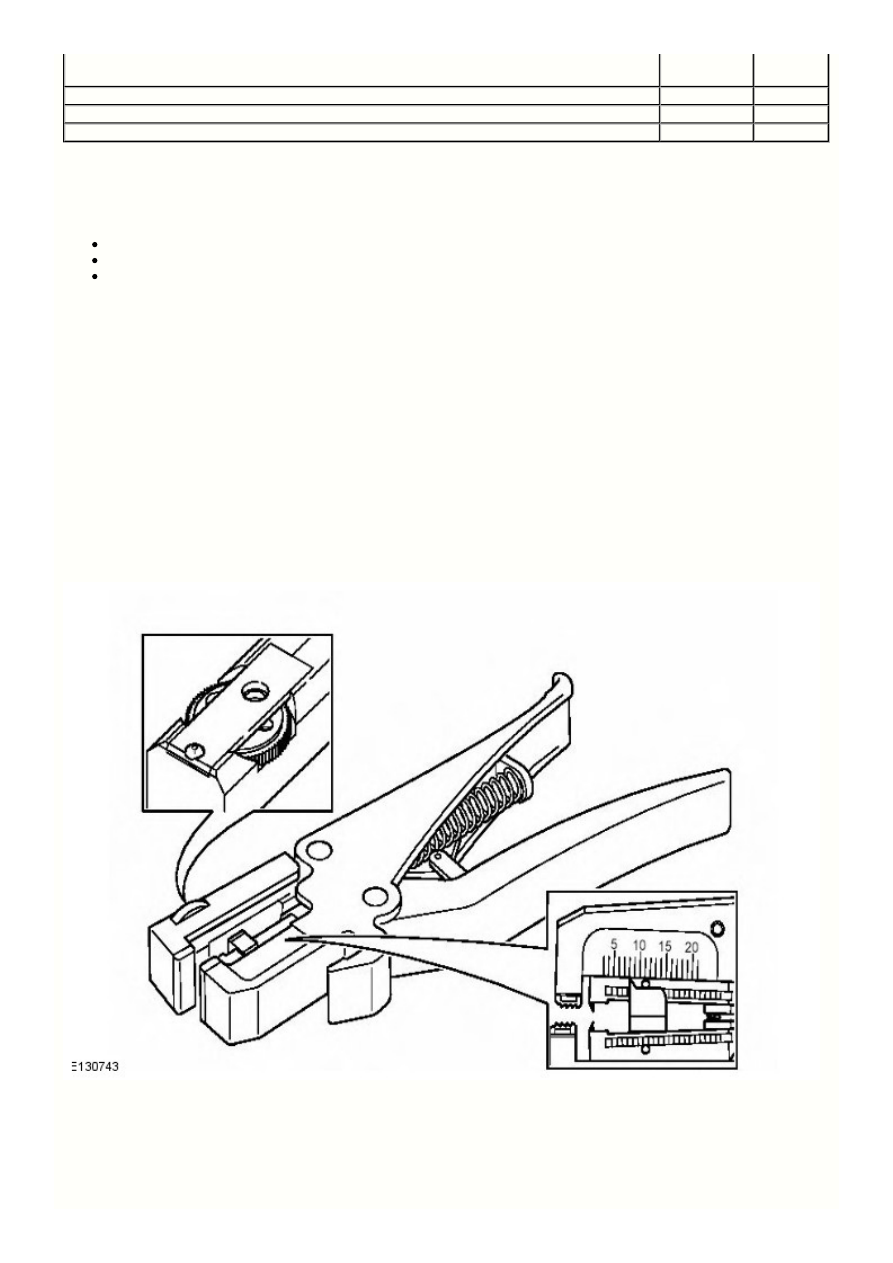

На рисунке изображен инструмент для зачистки проводов и жгут проводов, правильно зажатый в зажимах. Приспособление для
обрезки проводов находится на внешней стороне неподвижного зажима.

Кабель, правильно зажатый в устройстве зачистки проводов

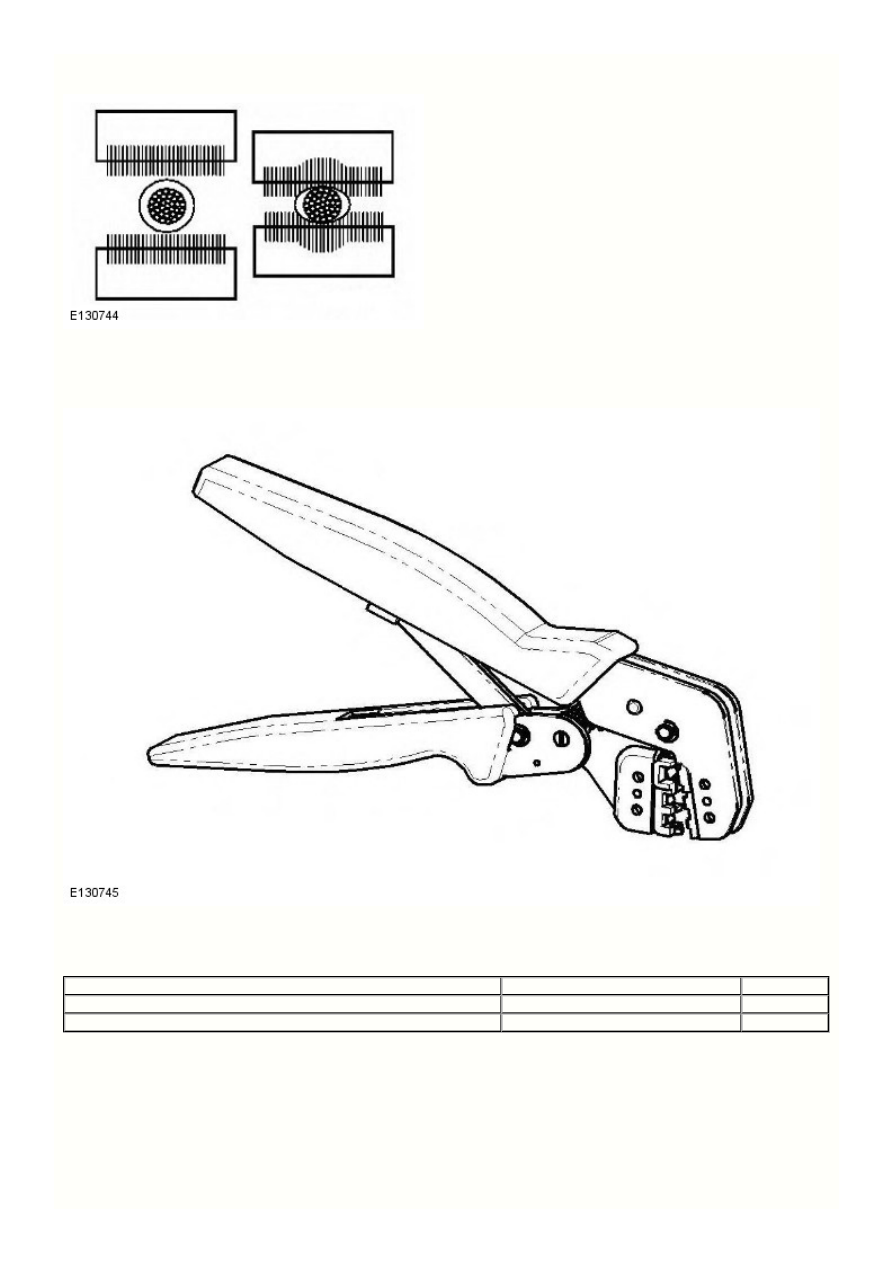

Инструменты для обжима

Инструменты для обжима

Обжимные клещи оснащены подвижным и неподвижным зажимами, а также обжимными зонами трех размеров. Зоны помечены
красной, синей или желтой точкой, что соответствует трем цветам проводов с заделкой и цветам стыковых соединителей.

Описание

Каталожный номер

Кол-во

Инструменты для обжима

418-117A

1

Инструмент для зачистки изоляции

418-117

1

Оборудование для замены деталей можно заказать на сайте заказа оборудования:

https://jlrequipment.service-solutions.com/

Или связавшись с нами по:

Телефону: +44 (0) 1327 303400

Факсу: +44 (0) 1327 303499

Электронная почта: css.uk@bosch-automotive.com

Способы ремонта

ПРЕДОСТЕРЕЖЕНИЕ: В одном корпусе электрического разъема могут находиться контакты различного размера и типа.



Необходимо определить:

Сечение провода в неисправном жгуте проводов
Участок с электрическим разъемом, из которого нужно удалить поврежденный жгут проводов
Тип контакта

Использование рекомендованного диагностического инструмента значительно облегчает и ускоряет идентификацию электрических
разъемов и неисправных контактов.

Можно также обратиться к схемам электрооборудования автомобиля (имеются у дилеров) для идентификации жгутов проводов и
электрических разъемов.

Для того чтобы найти необходимое место сращивания соответствующего по размерам проводника жгута проводов, подходящего жгуту
с разделкой по цвету изоляции, используйте таблицу сопоставлений. В таблице так же обозначена необходимая длина обрезки
изоляции кабеля жгута проводов.

Таблица сопоставлений

РАЗМЕРЫ КАБЕЛЯ

МЕСТО СРАЩИВАНИЯ

ДЛИНА ЗАЧИСТКИ

от 0,35 до 1,50 мм²

КРАСНЫЙ

от 6,00 до 7,00 мм

от 1,00 до 2,50 мм²

СИНИЙ

от 6,00 до 7,00 мм

от 4,00 до 6,00 мм²

ЖЕЛТЫЙ

от 9,00 до 9,50 мм

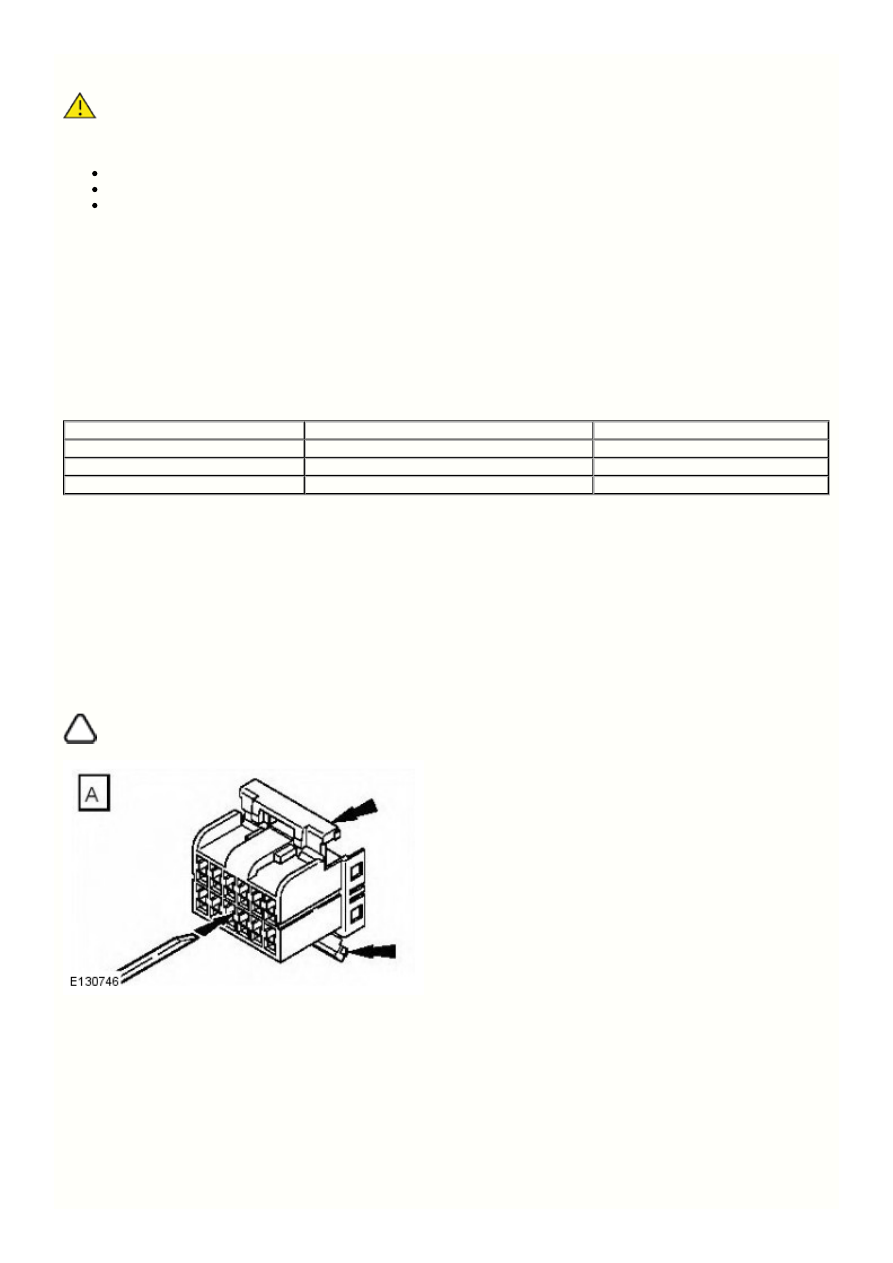

Извлечение контактов из электрических разъемов

Следует отметить, что некоторые электрические разъемы снабжены фиксаторами, которые предотвращают извлечение контактов из
разъема. На следующих иллюстрациях приведены примеры таких разъемов. Прежде чем извлекать контакт из электрического
разъема, необходимо отсоединить фиксатор. Для рассоединения некоторых фиксаторов требуется специальный наконечник.
Большинство фиксаторов можно отсоединить подходящей небольшой отверткой.

Для предотвращения попадания влаги некоторые типы электрических разъемов снабжены внутренними или наружными уплотнениями.
Обычно снимать эти уплотнения не требуется, однако проверьте их наличие при соединении электрических разъемов.

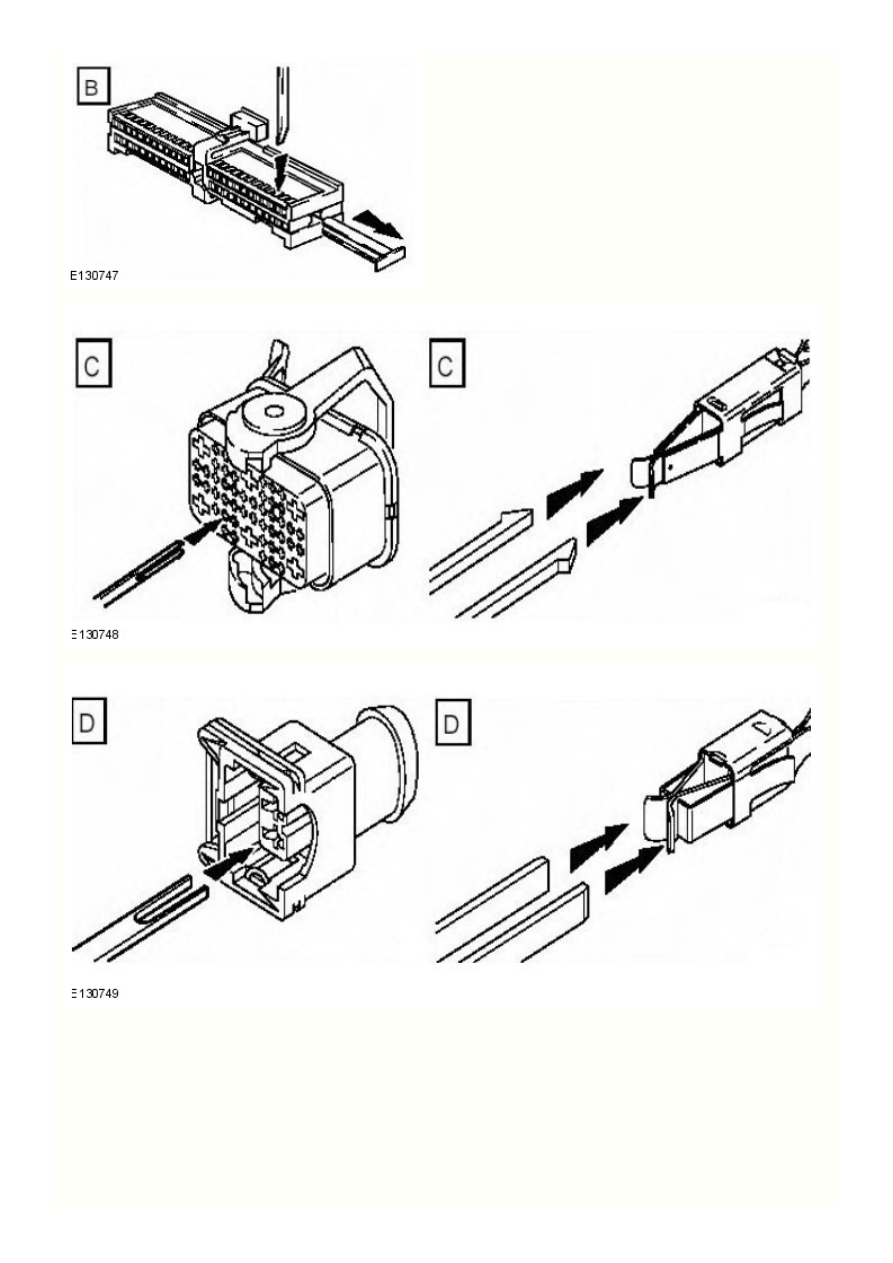

На изображениях показаны примеры стандартных способов использования инструментов для извлечения для различных разъемов.
Следует соблюдать осторожность, чтобы не допустить дополнительных повреждений при извлечении контактов из электрического
разъема.

ПРИМЕЧАНИЕ: Примеры инструментов для извлечения контактов и отсоединения фиксаторов.
