1.

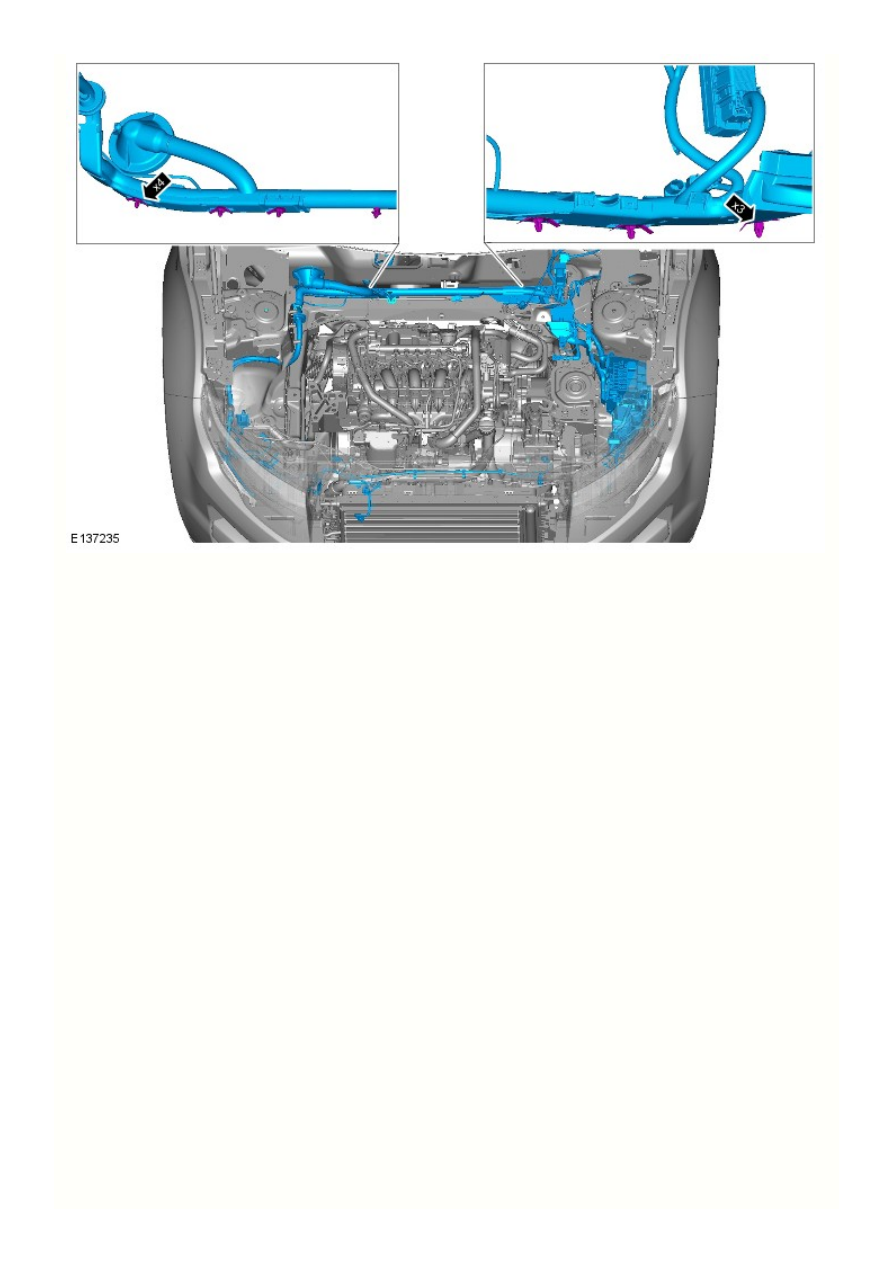

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Жгуты электропроводки -

Спецификации моментов затяжки

Позиция

Нм

фунтофут

фунтодюйм

Гайка крепления жгута проводов к отрицательной клемме АКБ

10

7

-

Болт крепления проводов "массы" к кузову

10

7

-

Гайка распределительной коробки аккумуляторной батареи (BJB)

10

7

-

Гайка крепления кронштейна жгута проводов к маслоотделителю сапуна картера

8

-

71

Гайка экрана фильтра дизельного топлива

9

-

80

Гайка крепления жгута проводов двигателя к электродвигателю стартера

4

-

35

1.
2.
3.

4.

Жгуты электропроводки - Жгут электропроводки

Описание и принцип действия

Введение

ПРЕДОСТЕРЕЖЕНИЕ: Используйте только рекомендованный проклеенный термоусадочный рукав, указанный в процедуре



ремонта.

Этот документ предназначен для информирования о быстром и эффективном мелком ремонте разъемов или кабелей с
использованием одобренных методов. Ремонт разрешен только для кабелей и разъемов с механическими, но не электрическими
повреждениями. Кроме того, эта процедура может быть применена в случаях, когда степень повреждения может быть четко
определена и устранена.

Высокое качество ремонта определяется тщательностью и аккуратностью исполнителя.

ПРЕДОСТЕРЕЖЕНИЕ: Ни при каких обстоятельствах не разрешается осуществлять ремонт следующего оборудования:



Любые жгуты сети мультимедийной системной транспортировки.
Цепи срабатывания системы пассивной безопасности (SRS).
Соединительные провода в сборе, применяемые исключительно для важнейших цепей с точки зрения безопасности, например
цепи антиблокировочной системы тормозов (ABS) и термопар. Примером могут служить датчики скорости вращения колес
системы ABS с литыми разъемами.
Экранированные кабели, провода и жгуты проводов.

Неисправность любых жгутов проводов с дефектами контактов электрических разъемов или кабелей от вышеуказанных цепей
указывает на необходимость установить новые компоненты.

ПРЕДОСТЕРЕЖЕНИЕ: Не пытайтесь произвести ремонт поврежденного аккумулятора, гибридного кабеля и кабеля питания.



Поврежденные кабели должны быть заменены. Если оригинальный кабель находится в жгуте проводов, то он должен оставаться в
этом жгуте. Сменный кабель следует присоединять к жгуту по маршруту укладки оригинального жгута проводов.

Во избежание электрических помех сменный кабель должен быть проложен по маршруту укладки оригинального кабеля. Контакты
оригинального кабеля должны быть удалены с обоих концов и утилизованы. Не допускайте наличия острых концов и отделившихся
жил на открытых концах проводов. Их следует обмотать изоляционной лентой во избежание получения травм перед установкой в
главный жгут проводов.

Компоненты для ремонта

Предостережения:

Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до



температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный кембрик, чтобы
не повредить изоляцию жгута проводов.

Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава, нагрейте рукав до



температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой термоусадочный кембрик, чтобы
не повредить изоляцию жгута проводов.

Комплект компонентов для ремонта жгутов проводов включает:

Различные размеры и виды проводов с готовой заделкой
Три типоразмера стыковых соединителей
Набор рукавов с цветовой маркировкой кабелей
Два типоразмера клеевых термоусадочных рукавов

ПРИМЕЧАНИЕ: Понадобится подходящий источник тепла для термоусадки рукавов.



Единственными разрешенными приспособлениями для ремонта жгутов проводов являются контакты электрических разъемов Diamond
Grip с изоляцией и рядные стыковые соединители. Стыковые соединители фиксируют не только провод, но и изоляцию, обеспечивая
очень надежное соединение.

Провод с готовой заделкой и стыковые соединители

Жгуты проводов с заделкой поставляются с изоляцией одного из трех цветов - красной, синей или желтой. Различные цвета проводов
определяют их различный размер, а не определенную цепь питания, см. таблицу сопоставлений в разделе "Способ ремонта".

Стыковые соединители также поставляются красного, синего и желтого цвета, который должен соответствовать цвету изоляции
провода с готовой заделкой.

Схемы проводки и информация по техническому обслуживанию

Эта информация является частью соответствующей справочной литературы по электрооборудованию (ERL) или интерактивных
электрических схем (iEWD), доступных в TOPIx.

ПРИМЕЧАНИЕ: Информацию о проводах с готовой разделкой можно получить с помощью iEWD, указав с помощью курсора на



экране номер соответствующего разъема и щелкнув левой кнопкой мыши.

Как только был найден необходимый корпус разъема, обратитесь к соответствующей схеме проводки и информации по техническому
обслуживанию, чтобы убедиться в том, что установка проводов с готовой разделкой завершена надлежащим образом.

Найдите гнездо разъема, в котором требуется заменить контакты
Отметьте соответствующий CSA.
Отметьте номер соответствующего провода с готовой разделкой

Схемы проводки и информация по техническому обслуживанию также включают в себя:

Назначение провода
Применяемые инструменты и другое соответствующее оборудование, необходимое для правильной установки провода с
готовой разделкой.

Перед началом ремонта жгута проводов убедитесь в том, что заказанные вами провода с готовой разделкой и оборудование выбраны
верно. Для этого воспользуйтесь системой заказов запчастей Jaguar/Land Rover.

Некоторые провода с готовой разделкой снабжены уплотнениями, которые установлены на изоляцию для использования в тех
случаях, когда необходим герметичный разъем. Если во время ремонта уплотненные контакты были удалены, их следует заменить
уплотненным жгутом проводов с разделкой.

ПРЕДОСТЕРЕЖЕНИЕ: Если в процедуре ремонта указано на необходимость применения клеевого термоусадочного рукава,



нагрейте рукав до температуры плавления клея, чтобы обеспечить герметичность уплотнения. Не перегревайте клеевой
термоусадочный кембрик, чтобы не повредить изоляцию жгута проводов.

Термоусадочный рукав

Термоусадочный рукав доступен в двух вариантах размера. Каждый термоусадочный рукав содержит уплотнительный клей. Эти рукава
следует обязательно использовать при соединении жгутов проводов или контактов электрических соединителей. Термоусадочный
рукав меньшего диаметра используется с красными и синими стыковыми соединителями, а рукав большего размера - с желтыми
стыковыми соединителями.

Для упрощения и ускорения процедуры некоторые жгуты проводов с заделкой могут иметь уже частично зачищенную изоляцию со
стороны сращивания. Если для ремонта необходимо зачистить изоляцию на кабеле, длину удаляемой изоляции см. в таблице
сопоставлений.

Идентификационные рукава для кабелей жгутов проводов

Доступно несколько цветных рукавов, чтобы сохранить идентификацию кабелей в жгуте проводов с заделкой. Наденьте рукав
правильного цвета на изоляцию жгута проводов с заделкой как можно ближе к электрическому соединителю, чтобы основной цвет
кабеля жгута оказался ближе к электрическому соединителю.

Например, если цвет кабеля оригинального жгута проводов розовый с черной линией, наденьте розовый идентификационный рукав
кабеля жгута проводов на жгут с заделкой, а вслед за ним наденьте черный рукав, и сдвиньте оба рукава вдоль кабеля жгута к клемме
электрического соединителя.

Список запчастей

Описание

Каталожный

номер

Кол-во

Клеевой термоусадочный пакет: малый диаметр

418-104

25 шт. в
пакете

Клеевой термоусадочный пакет: увеличенный диаметр

418-105

10 шт. в
пакете

Чехол в сборе: чехол для переноски, крышка, внутренняя крышка, основание, вставка, прокладки лотков
из пеноматериала

418-106

1

Стыковой соединитель - красный

418-107

50 шт. в
пакете

Стыковой соединитель - синий

418-108

50 шт. в
пакете
