Range Rover Evoque. Руководство - часть 750





20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

Блок двери водителя

Дополнительный обогреватель, работающий на топливе (FFBH)

Блок двери пассажира

Блок памяти сиденья пассажира

Камера заднего вида
Обратитесь к процедуре: Parking Aid (413-13, Описание и принцип действия).

Блок системы доступа и запуска двигателя без ключа (KVM)

Блок подъемной двери багажного отделения

Модуль системы контроля "мертвых зон"

RH

Модуль системы контроля "мертвых зон"

LH

Внутреннее зеркало

Блок памяти сиденья водителя

Блок управления камерами кругового обзора

Диагностическое гнездо

Сенсорный дисплей (TSD) - однооконный экран

Сенсорный дисплей (TSD) - двухоконный экран

Многофункциональный дисплей

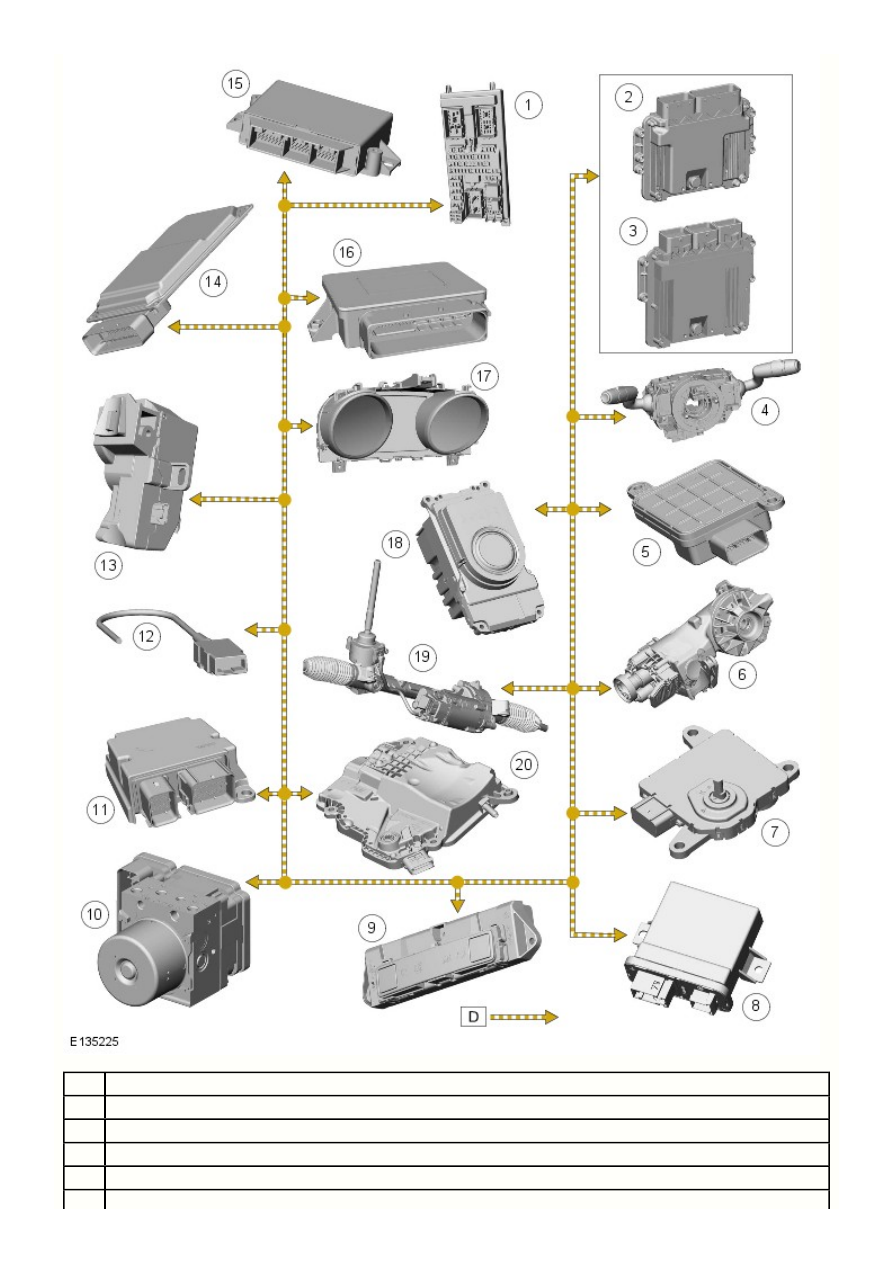

СХЕМА УПРАВЛЕНИЯ – ВЫСОКОСКОРОСТНАЯ ШИНА CAN

4

3

2

1

Поз.

Наименование

CJB

 (GTDi)

ECM

 (DW12c)

ECM

Контактная спираль

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

Блок датчика присутствия в салоне

Электронный модуль дифференциала

TCM

Модуль управления фарами

Переключатель оптимизации реакции на рельеф местности

Блок

ABS (антиблокировочная система тормозов)

RCM (модуль управления удерживающей системой подушек и ремней безопасности)

Диагностическое гнездо

Электрозамок рулевой колонки

Модуль адаптивного управления амортизаторами

Блок контроля дистанции при парковке

Блок электронного стояночного тормоза

Щиток приборов

Электронный селектор коробки передач (ETS)

Рейка рулевого механизма с электроусилителем

Модуль переключения передач

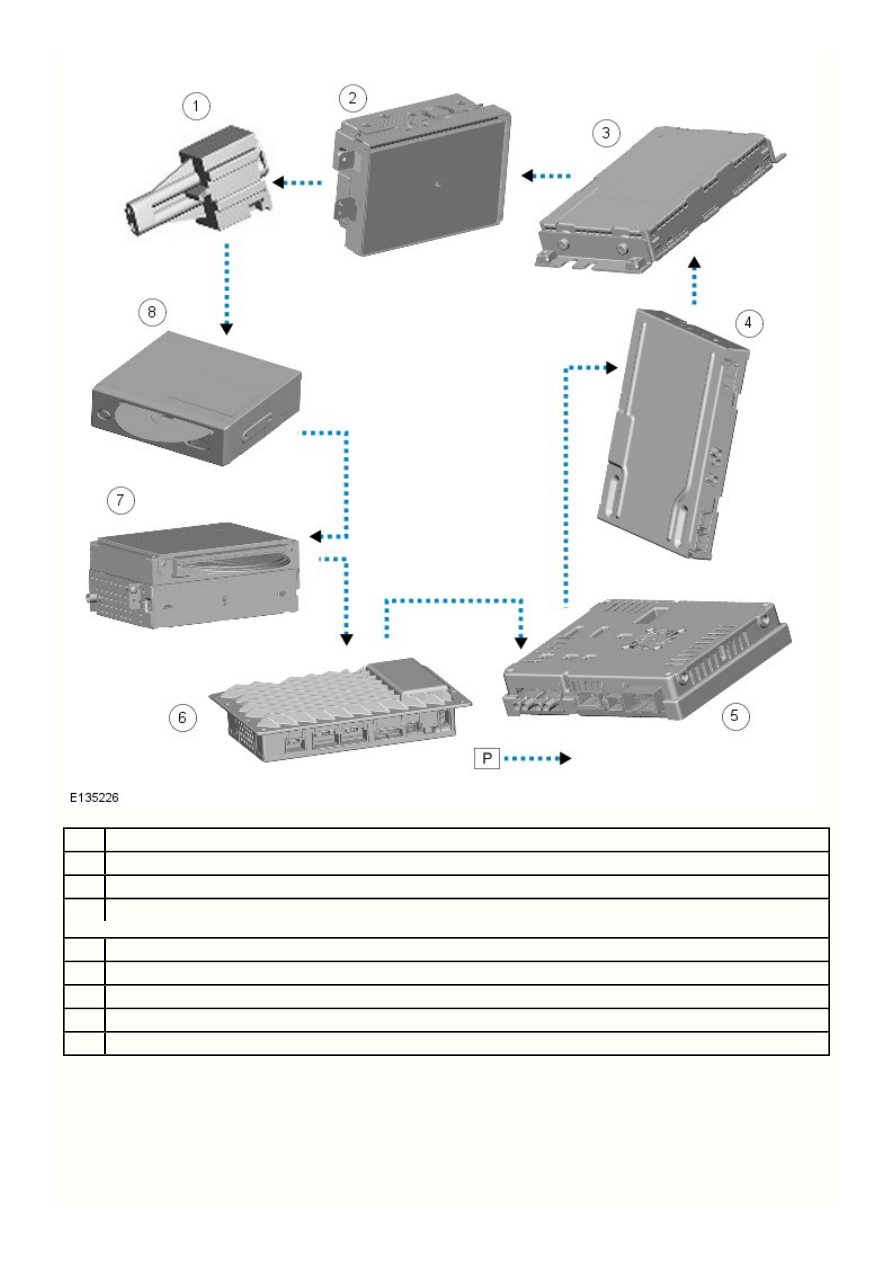

СХЕМА УПРАВЛЕНИЯ - MOST

8

7

6

5

4

3

2

1

Поз.

Наименование

Диагностическое гнездо

Сенсорный экран (TSD)

Блок цифрового спутникового радиовещания (SDARS) (только для стран Северной Америки) или блок цифрового
радиовещания (DAB)

модуль информационно-развлекательной системы для пассажиров задних сидений;

Модуль телевизионной системы

Усилитель аудиосистемы

Встроенный аудиоблок (IAM)

Блок управления навигационной системой (только Япония)

Работа системы

Принципы работы

Обратитесь к процедуре: Communications Network (418-00 Module Communications Network, Описание и принцип действия). и описание
компонентов ниже.

Наименование элемента
