Этот блок представляет собой устройство

 , считывающий картографические данные напрямую с

 . Навигационный

DVD

DVD

компьютерный блок подключен к шине MOST и связывается с TSD для обеспечения вывода аудио- и видеоданных навигации. Антенна
GPS подключается непосредственно к навигационному компьютерному блоку.

Навигационный компьютерный блок выводит видеосигналы в формате Gigabyte Video InterFace (GVIF) на блок видеоинтерфейса
навигации, который преобразует входные сигналы GVIF в выходные видеосигналы низковольтной дифференциальной передачей
сигналов (LVDS), которые передаются на TSD. Аудиосигнал выводится по кольцу MOST на аудиоусилитель. Сигналы VICS

FM

принимаются модулем компьютера навигационной системы через антенну

 и усилитель антенны VICS. Инфракрасные и РЧ

FM

микроволновые сигналы VICS также принимаются антенной маяка VICS, расположенной в верхней части панели приборов, и
передаются на навигационный компьютерный блок.

Навигационный компьютерный блок выводит видеосигналы в формате Gigabyte Video InterFace (GVIF) на блок видеоинтерфейса
навигации, который преобразует входные сигналы GVIF в выходные видеосигналы низковольтной дифференциальной передачей
сигналов (LVDS), которые передаются на TSD. Аудиовывод передается по шине MOST на аудиоусилитель. Сигналы VICS

FM

принимаются модулем компьютера навигационной системы через антенну

 и усилитель антенны VICS. Расположенная в верхней

FM

части панели приборов антенна VICS также принимает сигналы, передаваемые в инфракрасном диапазоне, которые затем передаются
в модуль компьютера системы навигации.

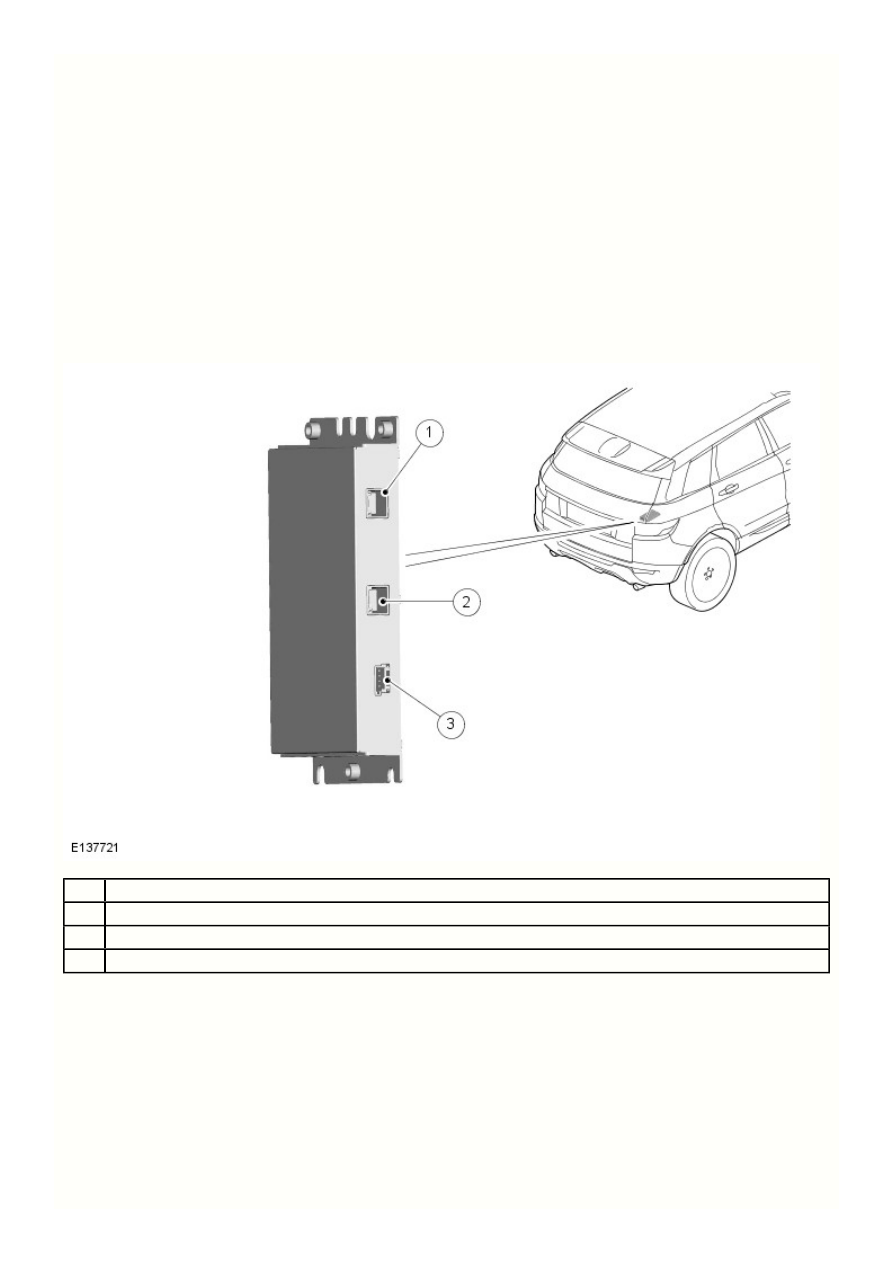

Модуль видеоинтерфейса навигации

Наименование

Питание, масса и сигнальное напряжение 5 В с разъема TSD

Видеовывод LVDS на разъем TSD

Видеоввод GVIF с разъема блока навигации

Модуль видеоинтерфейса навигационной системы расположен в

 задней части багажного отделения, под задним неопускным

RH

стеклом.

Модуль видеоинтерфейса навигации необходим для преобразования видеовывода GVIF в видеосигнал LVDS, подходящий для TSD.

Сигнальный вывод 5 В с TSD подключен напрямую к модулю видеоинтерфейса. Сигнальное напряжение инициирует включение
модуля видеоинтерфейса, когда включен TSD.

НАВИГАЦИОННАЯ СИСТЕМА ДЛЯ АЗИИ

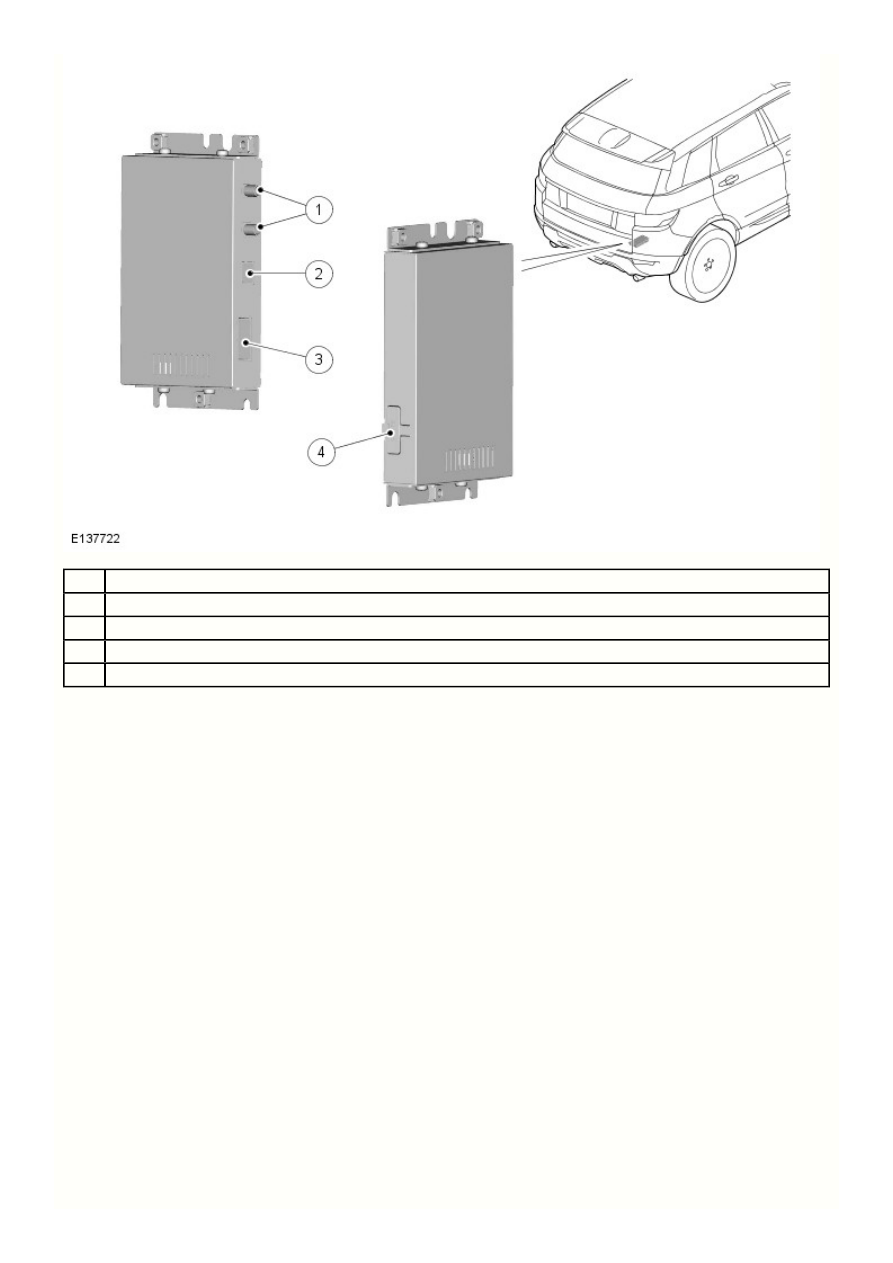

Навигационный компьютерный блок - Азия

4

3

2

1

Поз.

Наименование

 разъем антенны

GPS

Видеовывод LVDS на TSD

Питание

 и звуковой разъем

CAN

Карта памяти SD

В некоторых странах Азии производится установка навигационных систем сторонних производителей. Установка выполняется дилером

 или в порту ввоза (POE). Среднескоростной модуль компьютера навигационной системы на основе

PDI (Предпродажная подготовка)

 устанавливается в

 боковой части багажного отделения автомобиля.

CAN

LH

Навигационный компьютерный блок выводит видеосигнал в формате LVDS напрямую на TSD. Аудиосигнал передается на IAM,
который преобразует сигналы и передает их на аудиоусилитель по кольцу MOST. Когда необходима аудиоинформация, такая как
инструкции голосовых указаний, навигационный компьютерный блок для Азии связывается с аудиосистемой автомобиля по
проводному соединению между TSD и навигационным компьютерным блоком для Азии. На сенсорном экране отображаются
координаты, а состояние режима питания автомобиля обеспечивается за счет движения со средней скоростью

 .

CAN

Картографические данные сохраняются на мультимедийной карте памяти Secure Digital (SD), доступ к которой осуществляется через
точку доступа на блоке.

Сигнальный вывод 5 В с TSD подключен напрямую к модулю навигационной системы. Сигнальное напряжение инициирует включение
модуля навигационной системы, если включен TSD.

10

9

8

7

6

5

4

3

2

1

Поз.

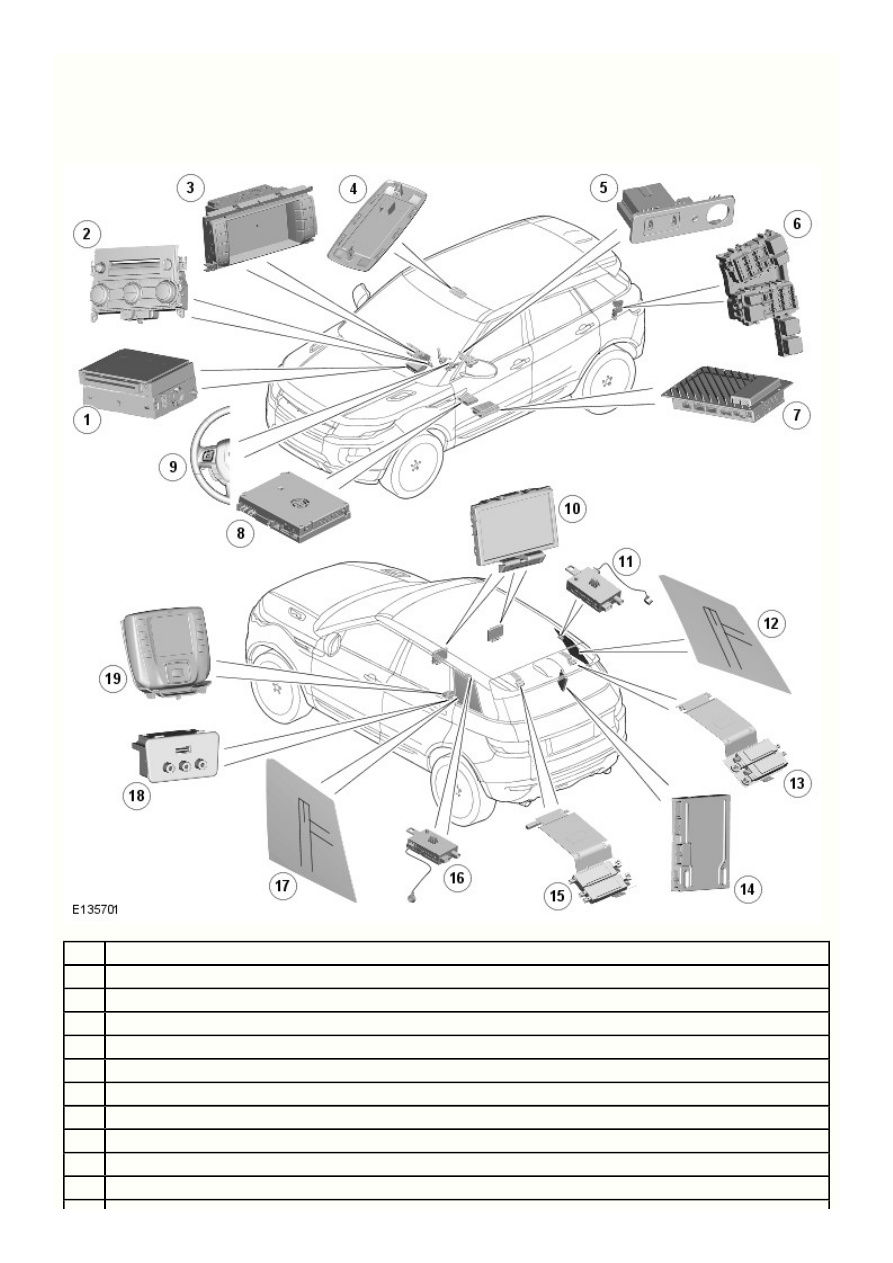

Информационно-развлекательная система - Видеосистема   - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

Наименование

Интегрированный аудиоблок (IAM)

Интегрированная панель управления (ICP)

Сенсорный экран (TSD)

Передатчик наушников Whitefire®

Панель интерфейса переносных аудиоустройств

Задняя распределительная коробка (RJB)

Усилитель аудиосистемы

Телевизионный тюнер

Переключатели аудиосистемы на рулевом колесе

Тонкопленочные транзисторные (TFT) дисплеи RSE

19

18

17

16

15

14

13

12

11

Высокочастотный усилитель телевизионной антенны

RH (правый)

Высокочастотная телевизионная антенна

RH

Высокочастотный усилитель телевизионной антенны и антенна (установлены на спойлере)

модуль информационно-развлекательной системы для пассажиров задних сидений;

Высокочастотный усилитель телевизионной антенны и антенна (установлены на спойлере)

Высокочастотный усилитель телевизионной антенны

LH (левый)

Высокочастотная телевизионная антенна

LH

Панель входа/выхода аудио и видео (AVIO)

Док-станция и пульт дистанционного управления развлекательной системой для пассажиров задних сидений (RSE)
