Информационно-развлекательная система - Навигационная система    - Работа системы и
описание ее составных частей

Описание и принцип действия

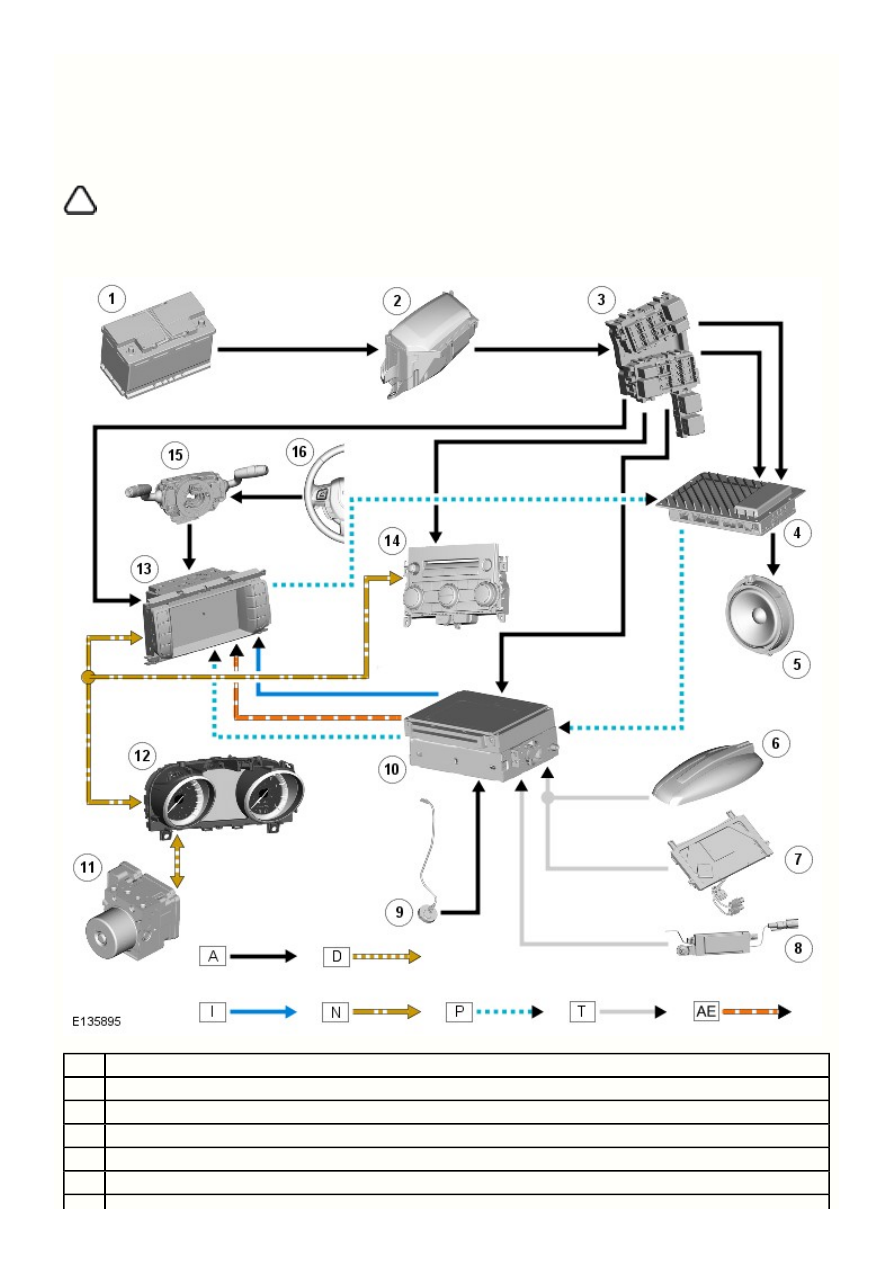

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = CVBS;   = HS

 ;   = MS

 ;   = MOST;   =



A

I

D

CAN (протокол передачи данных)

N

CAN

P

Q

GVIF;   = коаксиальный кабель;

 = LVDS

T

AE

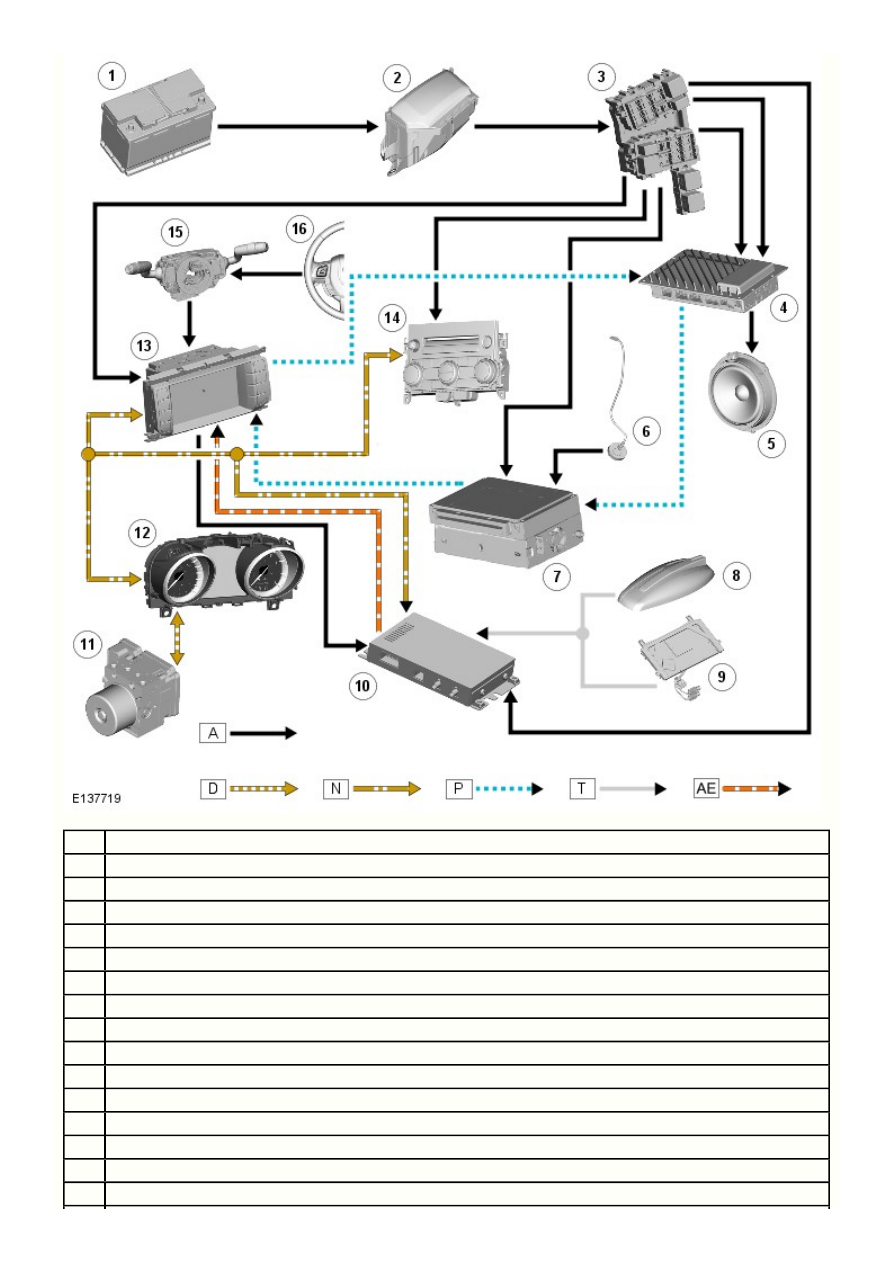

СХЕМА УПРАВЛЕНИЯ - ПРОЧИЕ СТРАНЫ (ROW)

Наименование

Аккумулятор

Распределительная коробка аккумуляторной батареи (BJB)

Задняя распределительная коробка (RJB)

Усилитель аудиосистемы

Динамики автомобиля

3

2

1

Поз.

16

15

14

13

12

11

10

9

8

7

6

Блок антенн на крыше - антенна GPS (автомобили без панорамной крыши)

Блок антенн Sigma - антенна GPS (автомобили с панорамной крышей)

Усилитель антенны FM (TMC - при наличии)

Микрофон

Интегрированный аудиоблок (IAM)

Модуль антиблокировочной системы тормозов (ABS)

Щиток приборов

Сенсорный экран (TSD)

Интегрированная панель управления (ICP)

Подвижная контактная группа

Переключатели аудиосистемы на рулевом колесе

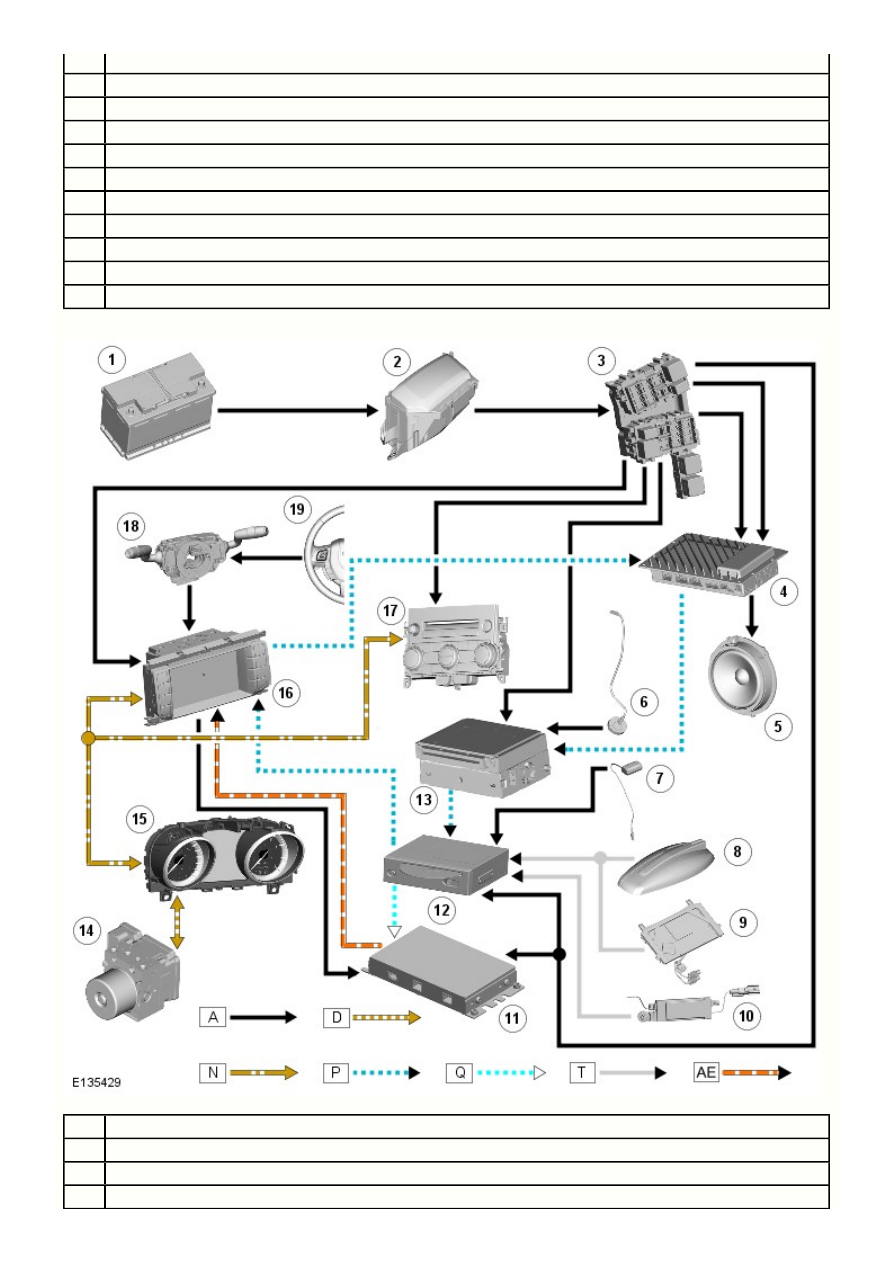

СХЕМА УПРАВЛЕНИЯ - ЯПОНИЯ

Наименование

Аккумулятор

BJB (электрораспределительная коробка аккумулятора)

Задняя распределительная коробка (RJB)

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

Усилитель аудиосистемы

Динамики автомобиля

Микрофон

Антенна VICS

Блок антенн на крыше - антенна GPS (автомобили без панорамной крыши)

Блок антенн Sigma - антенна GPS (автомобили с панорамной крышей)

Усилитель антенны FM (прием VICS)

Модуль видеоинтерфейса навигации

Модуль компьютера навигационной системы

Интегрированный аудиоблок (IAM)

Модуль антиблокировочной системы тормозов (ABS)

Щиток приборов

Сенсорный экран (TSD)

Интегрированная панель управления (ICP)

Подвижная контактная группа

Переключатели аудиосистемы на рулевом колесе

СХЕМА УПРАВЛЕНИЯ - АЗИЯ

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Поз.

Наименование

Аккумулятор

BJB

Задняя распределительная коробка (RJB)

Усилитель аудиосистемы

Динамики автомобиля

Микрофон

Интегрированный аудиоблок (IAM)

Блок антенн на крыше - антенна GPS (автомобили без панорамной крыши)

Блок антенн Sigma - антенна GPS (автомобили с панорамной крышей)

Модуль управления навигационной системой

Модуль антиблокировочной системы тормозов (ABS)

Щиток приборов

Сенсорный экран (TSD)

Интегрированная панель управления (ICP)

Подвижная контактная группа
