12

11

10

9

8

7

6

5

4

3

2

1

Поз.

такого расположения пульт дистанционного управления невозможно использовать, когда он находится в док-станции (только держа в
руке). Когда блок установлен в док-станцию, выполняется подзарядка ионно-литиевой батареи 3,7 В 1200 мА/ч. После полной зарядки
пульт дистанционного управления можно использовать непрерывно на протяжении 3 часов 20 минут. Зарядка полностью разряженной
батареи до 90% занимает около 2,5 часов.

Зарядка осуществляется напряжением 12 В, подаваемого от модуля RSE напрямую на док-станцию RSE. Если уровень заряда
аккумулятора понижается, на пульте дистанционного управления появится сообщение о необходимости установки пульта в
док-станцию для его зарядки. Возможны три режима дистанционного управления:

Режим электропитания

Условия работы

Режим работы

Полная работоспособность

Режим ожидания

Подсветка экрана и фоновая подсветка выключены

Режим отключения

Внутренний режим ожидания (для активации требуется примерно 3 секунды)

Наименование

Сенсорный экран

Кнопка «Home»

Кнопка видео

Кнопка аудио

 кнопка выбора экрана

RH

 индикатор выбора экрана

RH

Пятипозиционный переключатель: кнопка перемещения курсора и выбора параметра

 индикатор выбора экрана

LH

 кнопка выбора экрана

LH

Кнопка уменьшения яркости сенсорного экрана

Кнопка увеличения яркости сенсорного экрана

Кнопка настройки сенсорного экрана

Пульт дистанционного управления позволяет выбирать различные функции развлекательной системы путем отображения параметров
на сенсорном экране. При выборе параметров активируются меню, отображаемые на экранах RSE, расположенных в передних
подголовниках. Переходы по меню можно выполнять с помощью пятипозиционного переключателя на пульте дистанционного
управления. Например, пользователь может нажать значок на сенсорном экране, чтобы активировать на экране RSE список доступных
радиостанций, а затем с помощью пятипозиционного переключателя он может просмотреть список и выбрать радиостанцию.

Пульт дистанционного управления работает от заряжаемого аккумулятора в задней части пульта, который можно извлечь после снятия
закрепленной двумя винтами крышки.

Аккумулятор пульта дистанционного управления устанавливается дилером перед передачей автомобиля заказчику в ходе

PDI

 . Кнопка сброса, которая обеспечивает возврат к настройкам по умолчанию, расположена за крышкой

(Предпродажная подготовка)

аккумулятора.

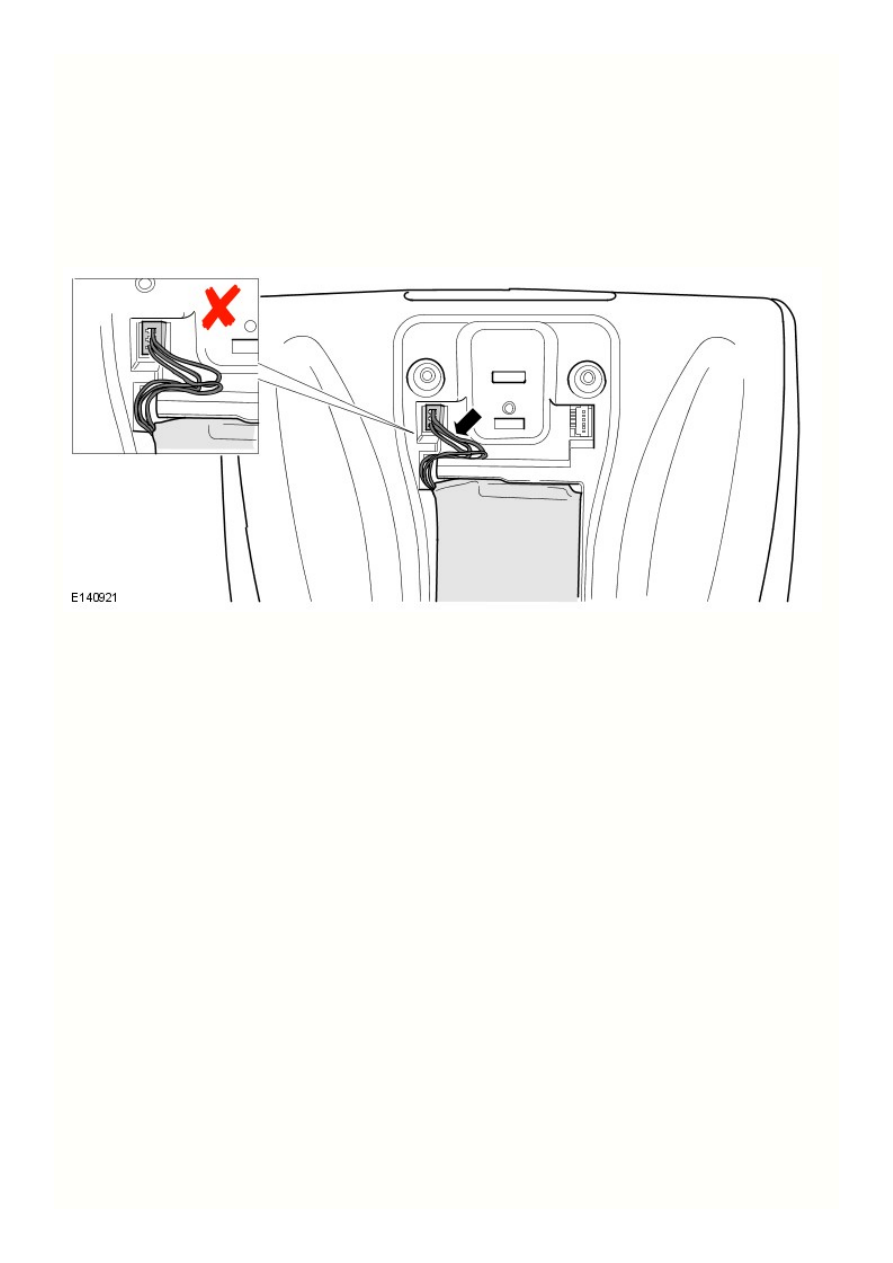

Когда аккумулятор устанавливается или заменяется, важно проследить за тем, чтобы укладка кабеля аккумулятора соответствовала
показанной на иллюстрации ниже. Неправильная прокладка приведет к прижиманию кабелей крышкой аккумулятора. Это может
привести к повреждению кабелей и не позволит правильно установить крышку, что помешает фиксации пульта дистанционного
управления в док-станции.

Пульт дистанционного управления RSE - прокладка кабеля аккумулятора

В ответ на нажатие кнопки или программной клавиши пульт дистанционного управления передает инфракрасный сигнал.
Инфракрасный сигнал принимается датчиками приемника, расположенными на каждом экране RSE. Пульт дистанционного управления
также обеспечивает возможность выбора дополнительного входа с панели AVIO (видео- или игровая консоль) или выбор аудио (радио
или

 ).

CD (компакт-диск)

Когда пульт находится в док-станции, его связь с блоком управления RSE осуществляется по двум каналам передачи данных. По
этому каналу выполняется также обновление программного обеспечения и конфигураций, передаваемых из модуля RSE: например,
изменение языка по запросу пользователя. Этот канал от блока RSE к док-станции представляет собой базовый двухпроводной
интерфейс, скорость передачи данных по которому соответствует скорости обработки данных пультом ДУ (примерно 38 Кбит/с.).
Защита от короткого замыкания на аккумуляторную батарею или на массу осуществляется через выводной контакт.

С помощью пульта дистанционного управления RSE можно управлять функциями радио, CD/DVD, подключенных аудиоустройств и
телевизора. Для этого на сенсорном экране пульта ДУ отображаются различные параметры, которые активируют меню на экране в
подголовнике, навигация осуществляется с помощью пятипозиционной кнопки на пульте. Например, пользователь может нажать
программную кнопку на пульте для вывода списка доступных радиостанций на дисплей в подголовнике. Затем пользователь с
помощью пятипозиционной клавиши просмотрит список и выберет из него необходимое.

В ходе предпродажной подготовки необходимо выполнить первоначальную настройку пульта дистанционного управления RSE
(настройка языка). Это можно сделать, не вынимая пульт из док-станции. Дилер, продающий автомобиль, должен вставить
аккумулятор. За крышкой батареи находится кнопка жесткой перезагрузки. Перед передачей клиенту следует убедиться, что
аккумулятор заряжен не менее чем на 50% (не менее двух полосок на индикаторе состояния батареи).

Если пульт дистанционного управления RSE установлен в док-станции, передача данных с пульта модулю RSE будет производиться
по двум каналам данных. По этому каналу выполняется обновление программного обеспечения и конфигураций, передаваемых из
модуля RSE: например, изменение языка по запросу пользователя. Этот канал от модуля RSE к док-станции представляет собой
базовый двухпроводной интерфейс, скорость передачи данных по которому соответствует скорости обработки данных пультом ДУ
(примерно 38 Кбит/с). Защита от короткого замыкания на аккумуляторную батарею или на массу осуществляется через выводной
контакт.

Если пульт дистанционного управления RSE используется вне док-станции, передача данных от пульта к задним экранам
производится с помощью инфракрасных сигналов. Запросы пользователя передаются для обработки модулю RSE по выделенному
каналу среднескоростной шины

 .

CAN

Беспроводные цифровые наушники

2

1

Поз.

Наименование

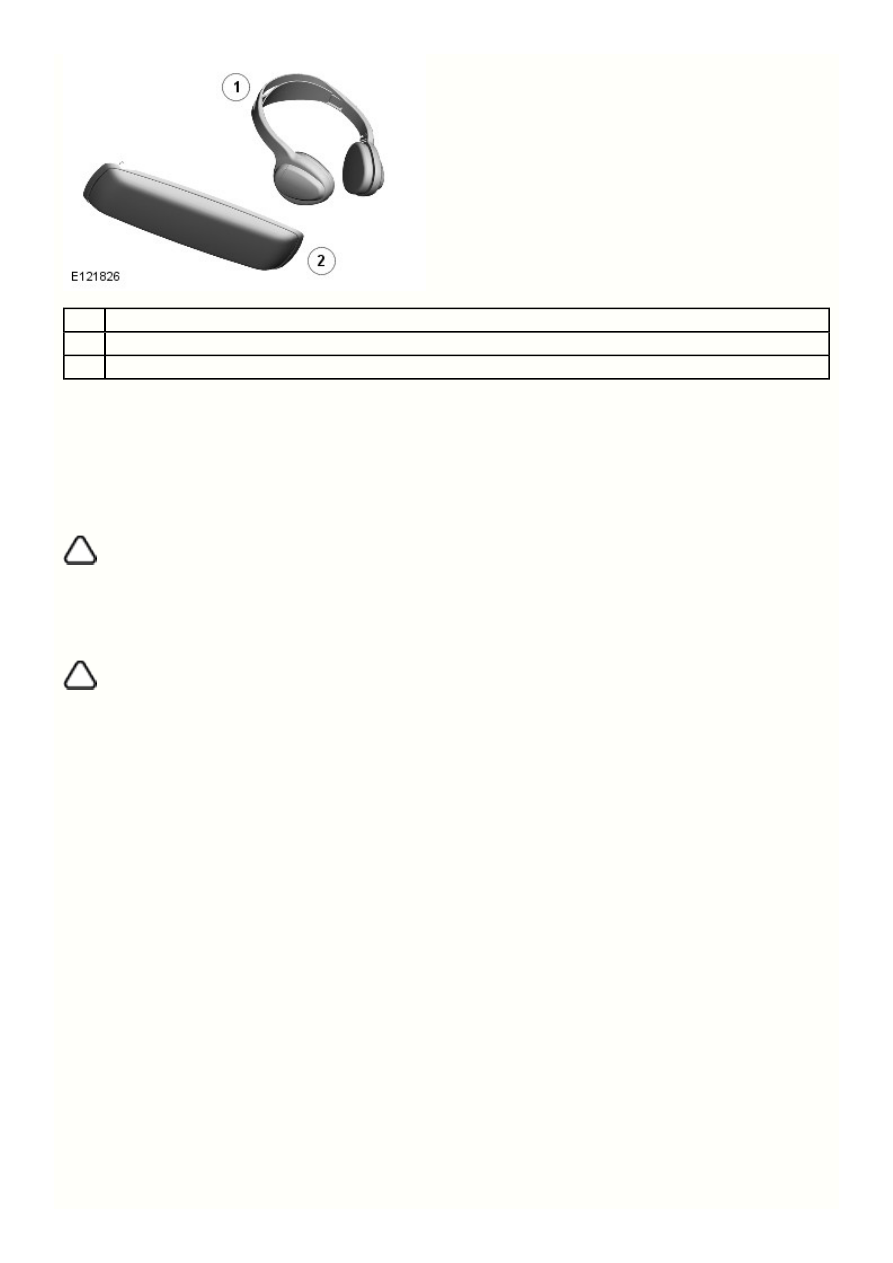

Цифровые беспроводные наушники WhiteFire®

Цифровой беспроводной инфракрасный передатчик WhiteFire®

Цифровой беспроводной инфракрасный передатчик наушников WhiteFire® расположен в обивке крыши рядом с узлом консоли
освещения салона.

Передатчик осуществляет передачу выходных аудиоданных, принимаемых цифровыми наушниками Whitefire® пассажиров на
передних и задних сиденьях. Передатчик подключен к аудиоусилителю с помощью разъема низковольтный дифференциального
сигнала (LVDS). Аудиоданные поступают от усилителя на передатчик по каналу LVDS. Аудиоусилитель также обеспечивает питание и
заземление передатчика. Аудиосигнал затем передается на наушники с помощью инфракрасного цифрового сигнала Whitefire® к
любому сиденью в салоне автомобиля. Цифровой сигнал позволяет всем пользователям наушников слушать различные
аудиоисточники.

ПРИМЕЧАНИЕ: Если аудиоисточник направлен на блок передатчика, за тонированной стеклянной крышкой можно увидеть



неяркие красные индикаторы. Их можно использовать при диагностике (чтобы убедиться в работоспособности инфракрасной
передачи).

При прослушивании DVD наушники премиум-класса обспечивают поддержку системы объемного звучания Dolby®. Существует
возможность оборудовать автомобиль тремя парами наушников.

ПРИМЕЧАНИЕ: Если нет док-станции, предназначенной для хранения наушников, то зарядка батарей от электросети не



производится.

Система поддерживает до трех пар беспроводных наушников. Если установлен экран с двойным изображением, передний пассажир
может слушать звук ТВ/

 , а если установлены экраны мультимедийной системы в задней части салона (RSE),

DVD (диск DVD)

пассажиры задних сидений могут слушать звук выбранного источника на экране RSE. Ободок наушников регулируется посредством
храпового механизма.

На

 и

 сторонах наушников расположены инфракрасные приемные датчики, которые принимают сигналы, исходящие от

LH

RH

передатчика наушников. Две батареи AAA расположены под сдвижной крышкой. При установке батареек важно соблюдать полярность
в соответствии с отметками в батарейном отсеке.

В

 части наушников имеется регулятор громкости, переключатель каналов и

 , указывающий на то, что наушники

RH

LED (светодиод)

включены. Переключатель каналов позволяет выбирать различные аудиоканалы (задний левый/правый, источник аудиосигнала в
двухоконном режиме), если они включены.

 , указывающий на включение наушников, загорается при нажатии на переключатель

LED

вкл./выкл., расположенный на

 стороне наушников. СИД остается включенным и наушники работают до повторного нажатия на

RH

данный переключатель. Если наушники не получают инфракрасный сигнал от передатчика в течение нескольких минут, они
автоматически выключаются в целях экономии заряда батареи.

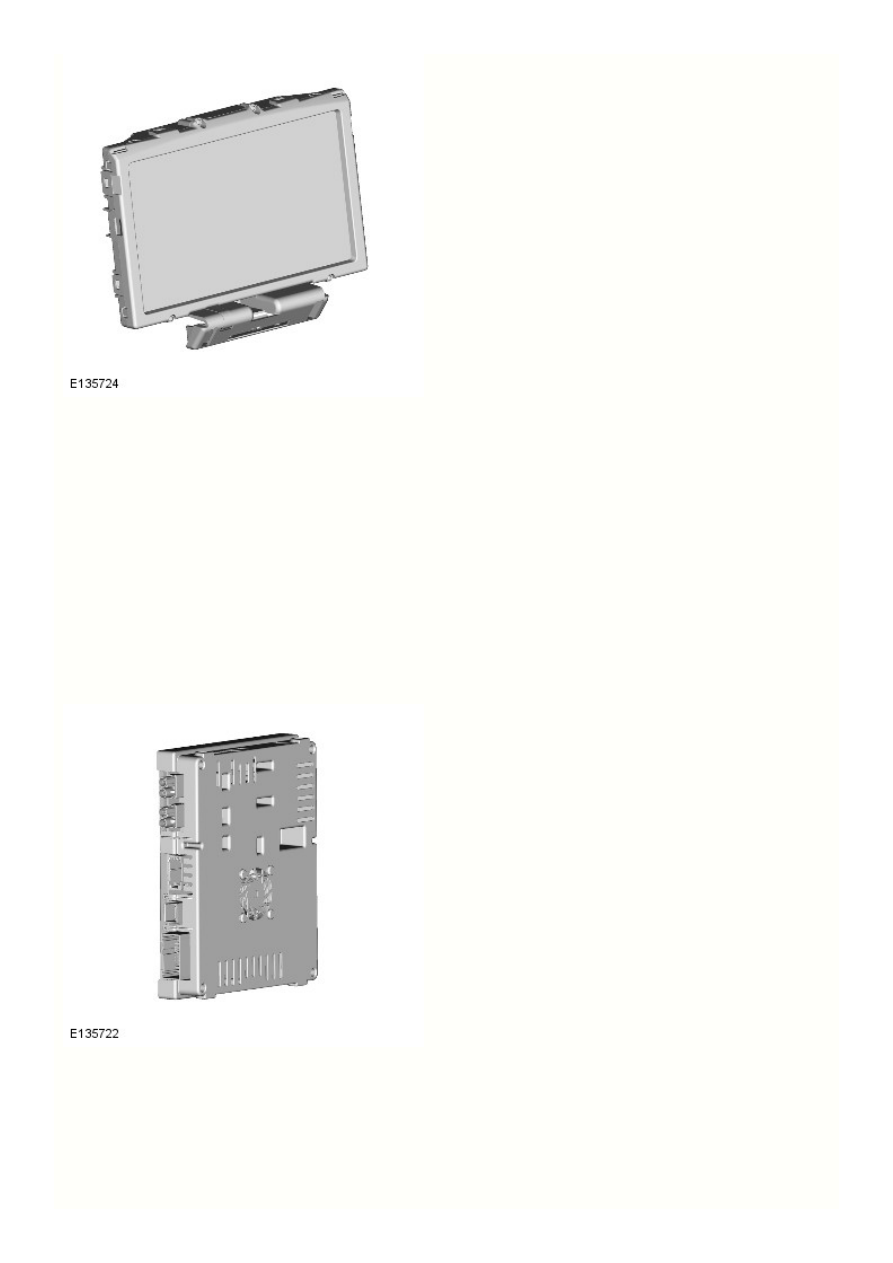

Тонкопленочные транзисторные (TFT) экраны

TFT-экраны RSE расположены в задней части подголовников передних сидений. Экраны крепятся к подголовникам одним винтом и
двумя металлическими зажимами, которые закрыты съёмными накладками. Экран представляет собой 8-дюймовый
самозатемняющийся (выбирается путем настройки с помощью ПДУ) тонкопленочный транзисторный (TFT) монитор разрешением
800X480 пикселей.

Инфракрасный приемный датчик расположен по центру в нижней части верхнего окаймления экрана. Приемник получает
инфракрасные сигналы с пульта дистанционного управления RSE и передает их на блок RSE по выделенной шине

 , которая

CAN

соединяет только блок RSE и дисплеи RSE. Также блок RSE может передавать любые необходимые сообщения по сети MOST. Все
настройки дисплеев могут изменяться с помощью ПДУ модуля RSE.

Дисплей следует протирать слегка смоченной в воде тряпкой. Не использовать для чистки дисплея и окружающих его частей
химические агенты и бытовую химию.

Каждый экран RSE TFT (тонкопленочный транзисторный) подключен к информационно-развлекательной системе с помощью
12-контактного разъема жгута проводов и 2-контактного видеоразъема LVDS.

ТВ-тюнер

ТВ-тюнер расположен под

 передним сиденьем, рядом с аудиоусилителем. Пассажиры, занимающие передние сидения, могут

LH

смотреть телепередачи на TSD, но только в том случае, если установлен TSD с режимом двойного изображения или если установлен
TSD без режима двойного изображения на неподвижном автомобиле. Если установлена система RSE, ТВ-тюнер позволяет
пассажирам задних сидений просматривать телевизионные передачи на дисплеях RSE.

ТВ-тюнер может принимать аналоговое и цифровое DVB-T вещание с помощью одного блока или цифровое вещание ISDB-T в Японии
с помощью отдельного блока.
