Поз.

Наименование

Аккумулятор

Распределительная коробка аккумуляторной батареи (BJB)

Задняя распределительная коробка (RJB)

Наушники Whitefire® (до 3 шт.)

Инфракрасный передатчик Whitefire®

Усилитель аудиосистемы

Динамики автомобиля

ТВ-тюнер

 Усилитель ТВ-антенны (антенна на спойлере)

RH (правый)

 Усилитель ТВ-антенны (антенна на спойлере)

LH (левый)

 Усилитель ТВ-антенны (антенна заднего бокового окна)

RH

 Усилитель ТВ-антенны (антенна заднего бокового окна)

LH

модуль информационно-развлекательной системы для пассажиров задних сидений;

 Экран RSE тонкопленочный транзисторный (TFT)

RH

 Экран RSE TFT

LH

Панель входа/выхода аудио и видео (AVIO)

Док-станция пульта дистанционного управления RSE

Пульт дистанционного управления RSE

Приемник DAB/SDARS (только для справки)

Органы управления аудиосистемой на рулевом колесе

Подвижная контактная группа

Сенсорный экран (TSD)

Диагностический разъём кольца MOST

Щиток приборов

Панель интерфейса переносных аудиоустройств

Интегрированный аудиоблок (IAM)

Интегрированная панель управления (ICP)

Работа системы

Принципы работы

Телевизор

Управлять телевизионной системой можно разными способами: с помощью сенсорного дисплея (TSD), через интегрированную панель
управления (ICP) и с помощью переключателей на рулевом колесе. Система включает в себя 6 аналоговых и 12 цифровых
предварительных настроек каналов. Как и в случае с аудиосистемой, пользователь может выполнить поиск вверх или вниз по каналам
и сохранить канал путем продолжительного нажатия выбранной кнопки предварительной настройки. В системе предлагается несколько
форматов отображения на экране.

Для цифровых диапазонов возможны следующие варианты отображения на TSD: точный формат отображения данного канала и
увеличенный формат, в котором изображение растягивается на экран (без черных полос). Для аналогового ТВ доступны все варианты
форматов отображения, включая 16:9, 4:3 и с увеличением. Четыре антенны используются, потому что система динамическая и каждая
антенна подключена к отдельному тюнеру. Модуль ТВ анализирует, какая антенна обеспечивает наиболее сильный сигнал, и
использует сочетание антенн для генерации телевизионного изображения и звука. В определенный момент времени модуль ТВ
использует одну или две антенны и их тюнеры для сканирования частот телевизионного вещания и создания обновленного списка
каналов.

Управление телевизионной системой осуществляется, главным образом, с помощью TSD и ICP, которые располагаются в центре
панели приборов, а также с помощью органов управления на рулевом колесе. Сигналы управления с сенсорного экрана передаются по
шине передачи данных мультимедийных систем (MOST) на телевизионный модуль. Телевизионный модуль по выделенной шине
композитного видеосигнала (CVBS) передает видеосигнал на сенсорный экран. Если установлена система RSE, телевизионной
системой также можно управлять с помощью пульта дистанционного управления RSE, а выходной видеосигнал будет подаваться на
модуль RSE по каналу видеоданных дифференциальных сигналов малых напряжений (LVDS). Видеосигнал ТВ затем передается на
TSD от модуля RSE через выход CVBS.

3

2

1

Поз.

Сигналы управления с ICP и органов управления на рулевом колесе по среднескоростной шине CAN (локальная сеть контроллеров)
передаются на TSD. TSD передает сигналы управления модулю ТВ по кольцу MOST. Модуль TSD контролирует работу шины кольца
MOST, а также выполняет функции шлюза между среднескоростной шиной CAN и кольцом MOST.

Выходные аудиосигналы телевизионного модуля передаются по кольцу MOST на усилитель аудиосистемы для вывода через
динамики.

Информационно-развлекательная система для задних пассажиров (RSE)

Модуль RSE напрямую подсоединен к обоим задним экранам RSE по среднескоростной шине

 и с помощью канала

CAN

дифференциальных сигналов малых напряжений (LVDS). Инфракрасные сигналы от пульта дистанционного управления RSE
принимаются экранами RSE, и запросы пользователя передаются по среднескоростной шине

 модулю RSE. Видеосигналы

CAN

передаются посредством LVDS на один или оба экрана в соответствии с запросом.

Модуль RSE обеспечивает обмен данными между аудио-системами посредством соединения MOST. Модуль обрабатывает входящие
аудиосигналы от панели аудио-видео ввода/вывода (AVIO) и по шине MOST передаёт их на аудиоусилитель для последующего
воспроизведения через динамики акустической системы или беспроводные наушники.

Модуль также обрабатывает входящие видеосигналы от телевизионного приёмника и панели аудио-видео ввода/вывода (AVIO) для их
последующей передачи по разным каналам на два экрана RSE и на TSD. Модуль RSE также служит для управления подачей питания
на экраны RSE и передает инфракрасные сигналы пульта дистанционного управления RSE, получаемые инфракрасными датчиками
экрана RSE. Инфракрасные сигналы передаются от экранов RSE модулю RSE по системе локальной шины

 .

CAN

Ограничение времени работы активно, когда зажигание выключено, автомобиль разблокирован (режим питания 4), а система включена
вручную с помощью TSD. Система будет работать не больше десяти минут. Блок IAM постоянно следит за напряжением
аккумуляторной батареи. Как только интегрированным головным блоком (IAM) будет обнаружено падение напряжения аккумуляторной
батареи до установленного уровня, IAM отключает информационно-развлекательную систему, чтобы предотвратить дальнейший
расход заряда батареи. После выключения системы из-за низкого заряда аккумуляторной батареи, она может быть перезапущена
только при включенном двигателе и спустя не менее одной минуты после превышения зарядом батареи порогового значения.

Наименование элемента

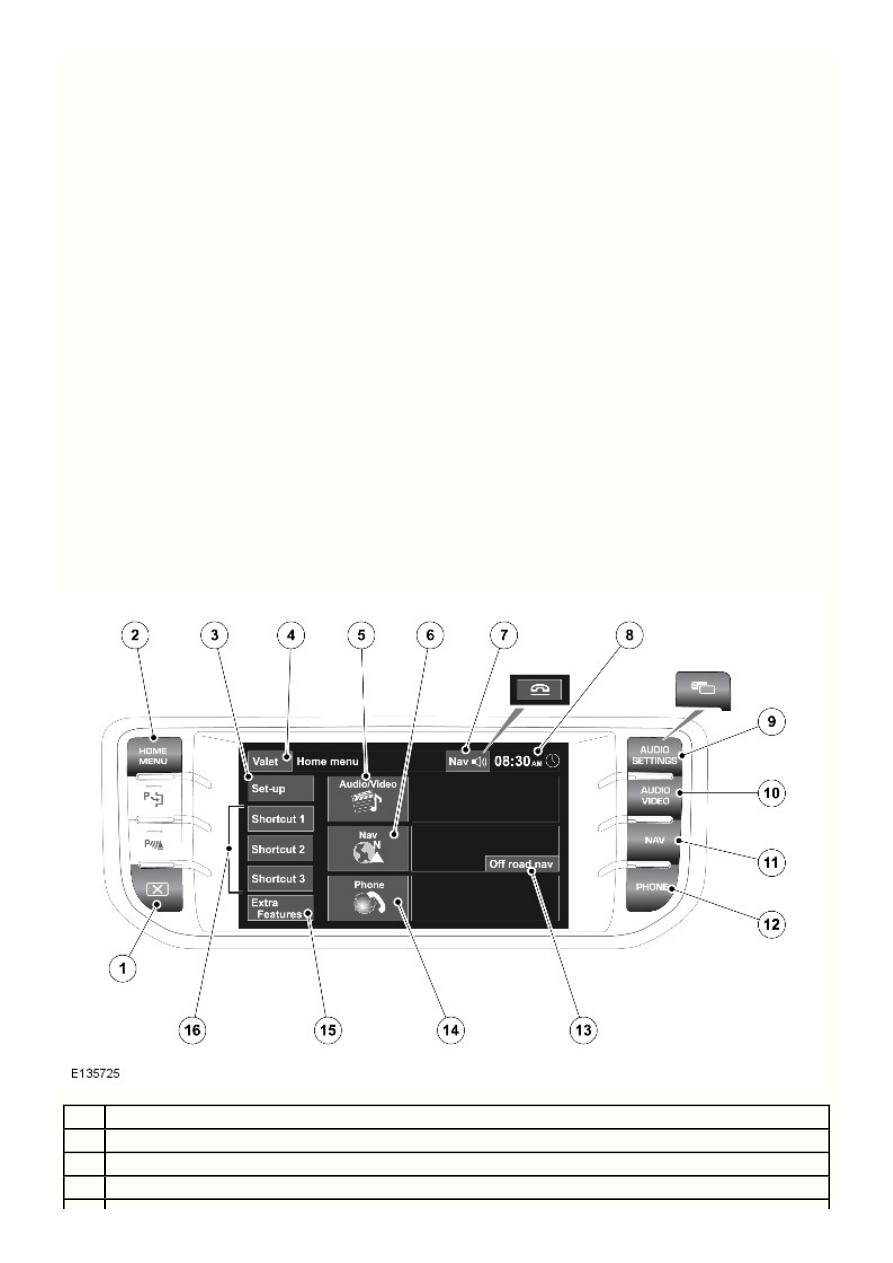

Дисплей сенсорного экрана

Наименование

Вкл./выкл. экрана

Главное меню

Меню настройки

16

15

14

13

12

11

10

9

8

7

6

5

4

Служебный режим

Меню аудио/видео

Меню навигации по дорогам

Повтор последнего указания по навигации

Показ времени.

Режим двойного изображения

Прямой доступ в меню "Audio/Video" (Аудио/Видео)

Прямой доступ в меню "Navigation" (Навигация)

Прямой доступ в меню "Telephone" (Телефон)

Меню навигации на бездорожье

PHONE (Телефон)

Дополнительные функции

Клавиши быстрого доступа

Сенсорный дисплей (TSD) располагается в центре панели приборов и представляет собой интерфейс водителя для управления
информационно-развлекательной системой. TSD подключен к кольцевой сети MOST и обменивается данными с другими блоками
аудио/мультимедийной системы.

TSD обменивается данными с блоком RSE и ТВ-тюнером по кольцу MOST. CVBS используется для передачи видеоизображений от/на
модуль RSE и модуль ТВ.

TSD также обеспечивает для водителя вывод на экран и управление аудиосистемой, телефоном, камерой заднего вида, камерами
определения дистанции и системой навигации.

Эти системы управляются комбинацией аппаратных кнопок, расположенных по сторонам экрана, и виртуальными кнопками (значками)
на TSD.

TSD представляет собой сенсорный экран WVGA

 разрешением 800X480 пикселей. Благодаря

LCD (жидкокристаллический дисплей)

двухоконному экрану пассажир на переднем сиденье может смотреть телевизор и видеоизображение во время движения автомобиля.
Водитель может видеть на экране с двойным изображением навигационную или другую систему, но во время движения автомобиля
просмотр телевидения и видеоизображения других источников для него недоступен. Переключение между режимами с одним или с
двумя изображениями осуществляется с помощью кнопки "Dual-View Display" (Режим двойного изображения) на TSD.

ПРИМЕЧАНИЕ: Для некоторых рынков экран с двойным изображением не предусмотрен из-за требований законодательства.



Для этого рынка предлагается экран с одним изображением.

В системе экрана с двойным изображением TSD применяется технология параллаксного барьера, позволяющая попеременно
скрывать и отображать столбцы пикселей для зрителей, расположенных справа и слева от экрана. Дисплей покрыт специальным
составом для сохранения яркости при солнечном свете.

Для правильности работы необходимо обеспечить обслуживание TSD:

Дисплей следует протирать слегка смоченной в воде тряпкой. Не использовать для чистки дисплея и окружающих его частей
химические агенты и бытовую химию.
Нажимайте на кнопки сенсорного дисплея только пальцами. Чтобы не допустить ошибок ввода, нажимайте на значки только
одним пальцем.
Достаточного одного кратковременного легкого нажатия на экран. Излишнее давление может повредить экран.

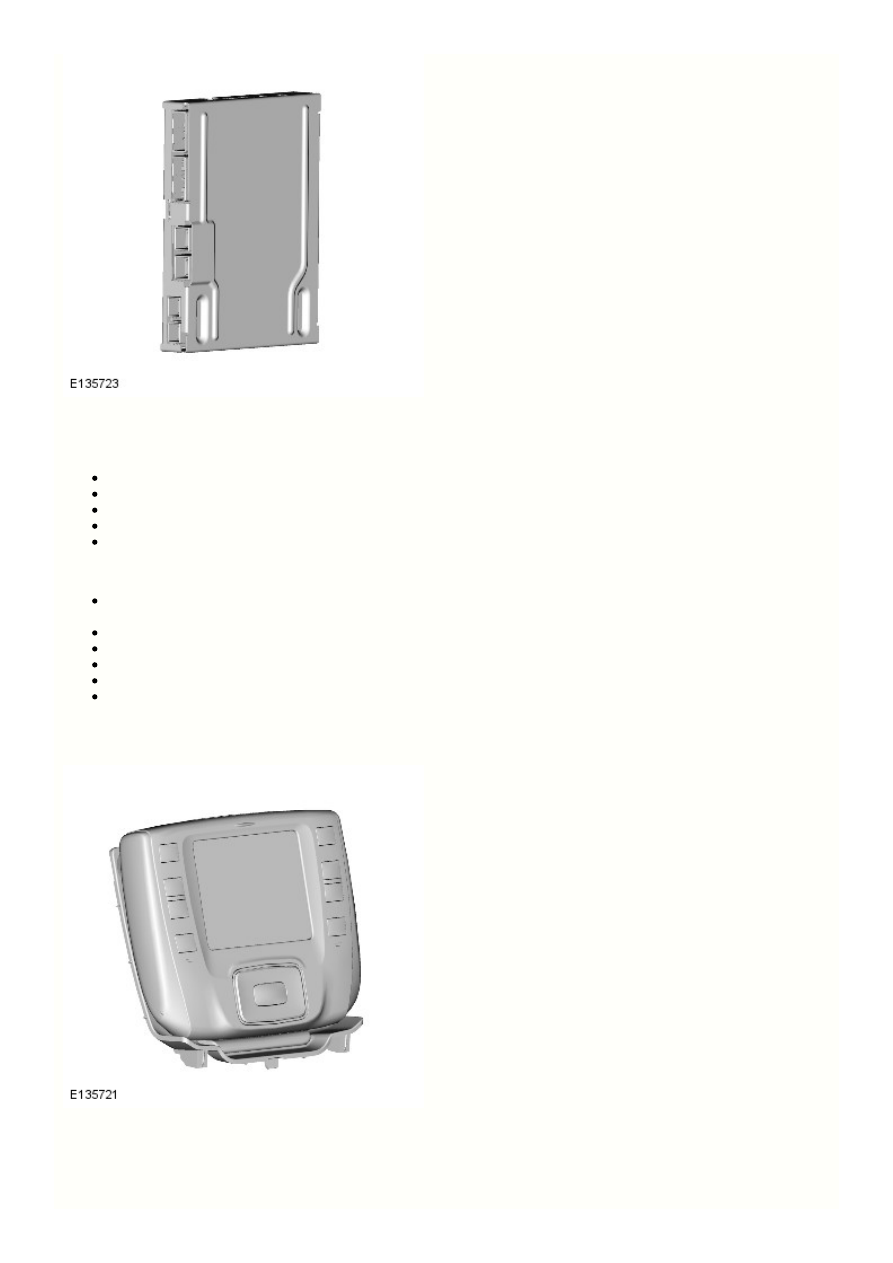

Модуль мультимедийной системы задней части салона

Блок RSE расположен на

 стороне багажного отделения и управляет сигналами запросов с пульта дистанционного управления RSE.

RH

Блок RSE подключен непосредственно к следующим блокам управления для обработки звука, видео, входных и выходных сигналов:

TSD - DVD-видео от IAM на экраны RSE
Усилитель аудиосистемы - обработка аудиосигналов для вывода через систему динамиков автомобиля или наушники
ТВ-тюнер - обработка и передача ТВ-сигналов на TSD и экраны RSE
Дистанционное управление задними экранами/RSE - обработка инфракрасных сигналов
Панель AVIO - обработка аудио- и видеосигналов с удаленных источников.

В состав системы RSE входят следующие компоненты:

Пульт дистанционного управления RSE - располагается в док-станции для пульта дистанционного управления RSE в задней
или напольной консоли
Два 8-дюймовых ЖК-видеоэкрана RSE (установлены в заднюю часть подголовников передних сидений)
DVD-проигрыватель (расположен в IAM)
Соединения задней панели AVIO - расположена в задней части напольной консоли
Модуль RSE
Два комплекта наушников (три для автомобилей с двухоконными экранами).

Пульт дистанционного управления мультимедийной системой в задней части салона (RSE)

Пульт дистанционного управления системой RSE обеспечивает независимое управление мультимедийной системой для пассажиров
левого и правого заднего сиденья.

Пульт дистанционного управления представляет собой блок с док-станцией и небольшим сенсорным экраном с кнопками для
управления функциями аудио/видео. Пульт дистанционного управления хранится в задней части напольной консоли, и вследствие
