Range Rover Evoque. Руководство - часть 647

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

8

7

Аккумуляторная батарея

BJB (электрораспределительная коробка аккумулятора)

 боковой датчик системы помощи при парковке

LH (левый)

 передний наружный парковочный датчик

LH

 передний внутренний парковочный датчик

LH

 передний внутренний парковочный датчик

RH (правый)

 передний наружный парковочный датчик

RH

 боковой датчик системы помощи при парковке

RH

Рейка рулевого механизма с электроусилителем

Блок контроля дистанции при парковке

 задний наружный парковочный датчик

RH

 задний внутренний парковочный датчик

RH

 задний внутренний парковочный датчик

LH

 задний наружный парковочный датчик

LH

RJB (задняя электрораспределительная коробка)

Щиток приборов

Датчики скорости вращения колес

Передние динамики аудиосистемы

Задние динамики аудиосистемы

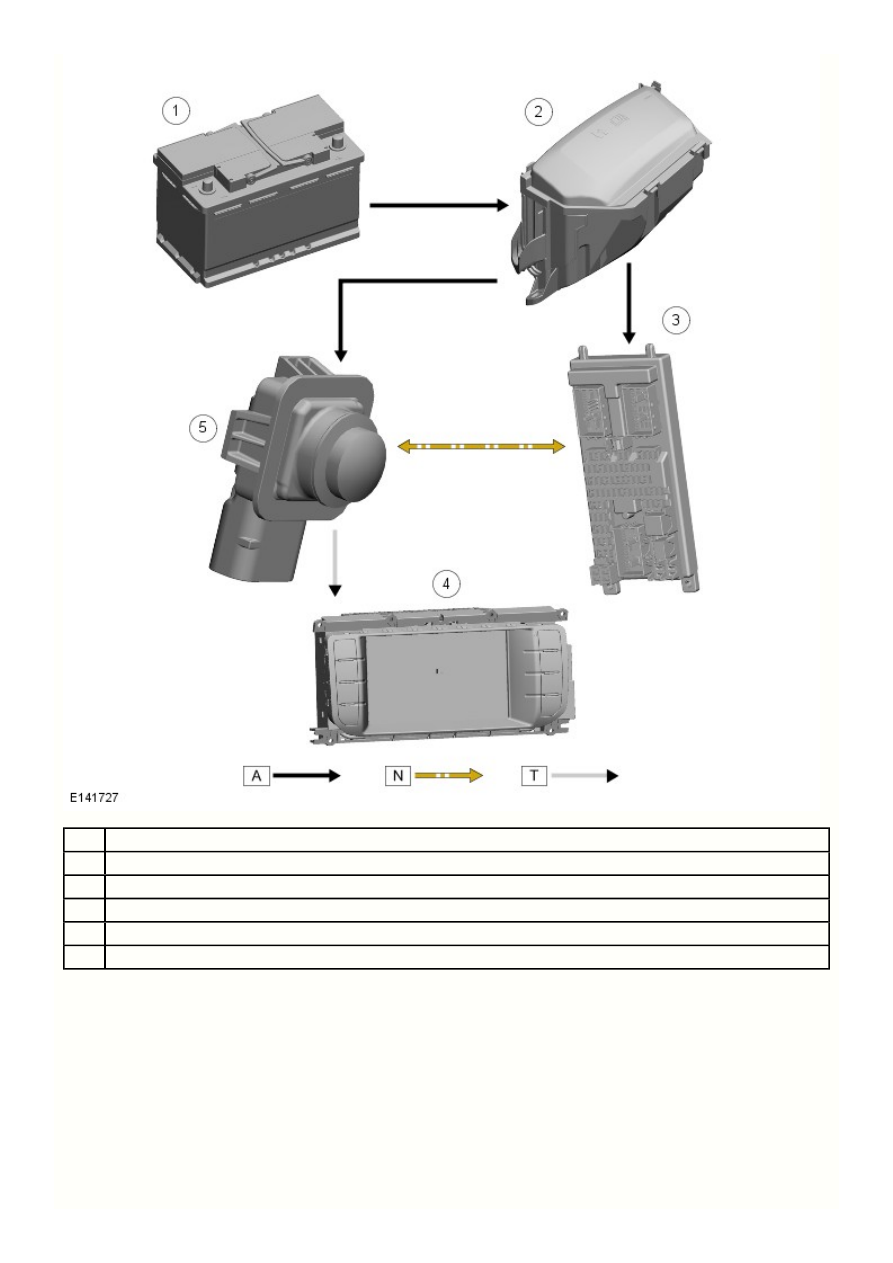

СХЕМА УПРАВЛЕНИЯ - ЛИСТ 2 ИЗ 3 - СИСТЕМА КАМЕР ЗАДНЕГО ВИДА (LOW-LINE)

5

4

3

2

1

Поз.

Наименование

Аккумуляторная батарея

BJB

CJB

Сенсорный экран (TSD)

Камера заднего вида

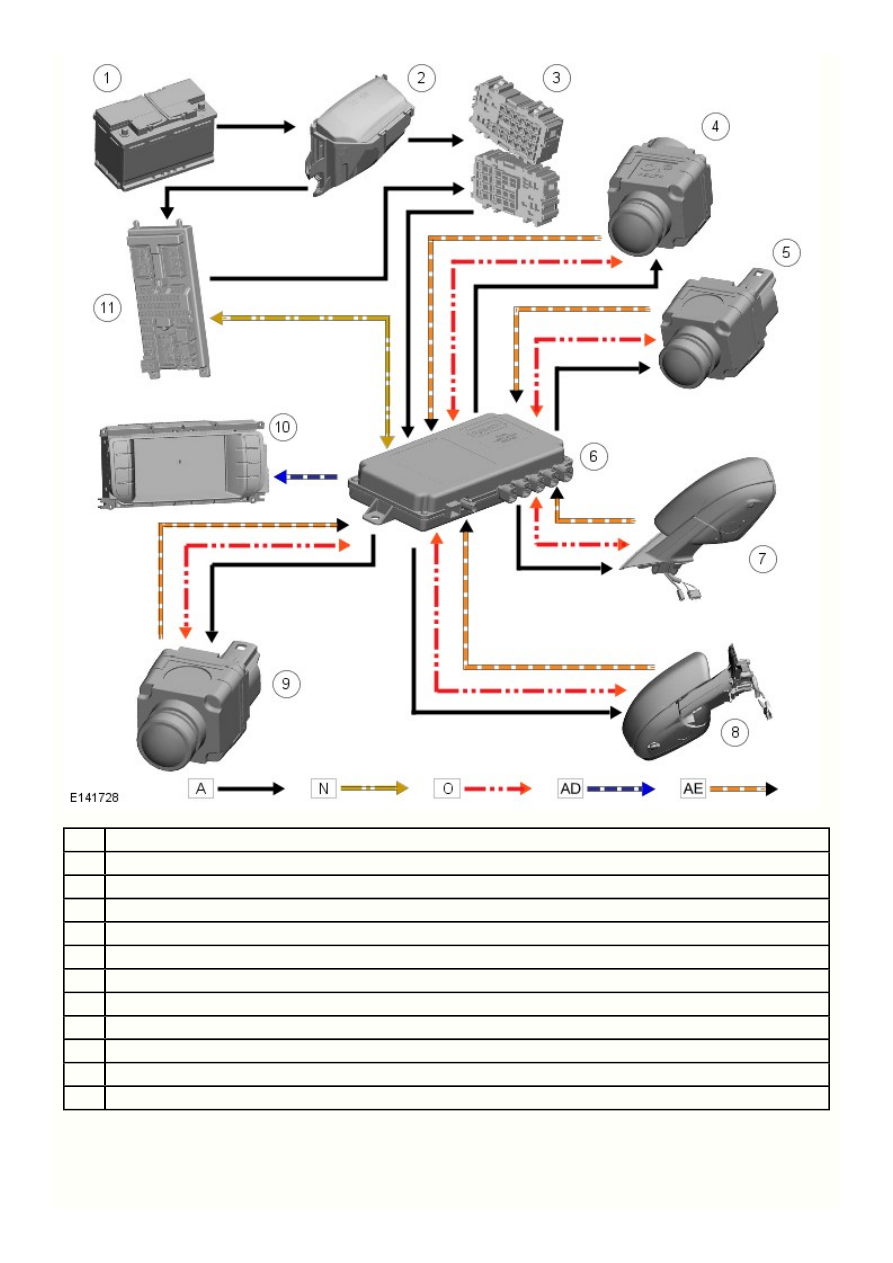

СХЕМА УПРАВЛЕНИЯ - ЛИСТ 3 ИЗ 3 - СИСТЕМА КАМЕР ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ (HI-LINE)

11

10

9

8

7

6

5

4

3

2

1

Поз.

Наименование

Аккумуляторная батарея

BJB

RJB

Камера в переднем бампере

Камера в переднем бампере

Блок управления камерами кругового обзора

Камера в зеркале

Камера в зеркале

Камера заднего вида

Сенсорный экран (TSD)

CJB

Работа системы

ПРИНЦИПЫ РАБОТЫ - СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

Автомобили с автоматической коробкой передач

Если сразу после включения зажигания выбирается задняя передача (®), будут работать и передние (при наличии), и задние датчики
системы помощи при парковке. Если затем будет включена передача переднего хода, будут продолжать работать только передние
датчики системы помощи при парковке, пока скорость автомобиля не превысит 16 км/ч (10 миль/ч), пока не будет выбрано стояночное
положение (P) или не нажат переключатель управления PDC.

Если сразу после включения зажигания выбирается передача переднего хода (D), систему помощи при парковке требуется
активировать, нажав переключатель управления PDC.

ПРИМЕЧАНИЕ: Систему PDC невозможно активировать, пока выбрано положение стоянки (P).



Автомобили с механической коробкой передач

Если сразу после включения зажигания выбирается задняя передача (®), будут работать и передние (при наличии), и задние датчики
системы помощи при парковке. Если затем будет включена передача переднего хода, передние и задние датчики системы помощи при
парковке будут продолжать работать, пока скорость автомобиля не превысит 16 км/ч (10 миль/ч), или не нажат переключатель
управления PDC.

Если сразу после включения зажигания выбирается передача переднего хода, систему помощи при парковке требуется активировать,
нажав переключатель управления PDC.

Звуковые сигнализаторы

Блок управления обрабатывает показания расстояния, поступающие от ультразвуковых датчиков, с целью обнаружения препятствий в
областях обнаружения. При отсутствии препятствий звуковое предупреждение подаваться не будет. Если было обнаружено
препятствие, система помощи при парковке подаст серию звуковых предупреждений через динамики аудиосистемы. Пауза между
звуковыми сигналами уменьшается по мере приближения автомобиля к обнаруженному препятствию до тех пор, пока динамики не
станут издавать сплошной звуковой сигнал.

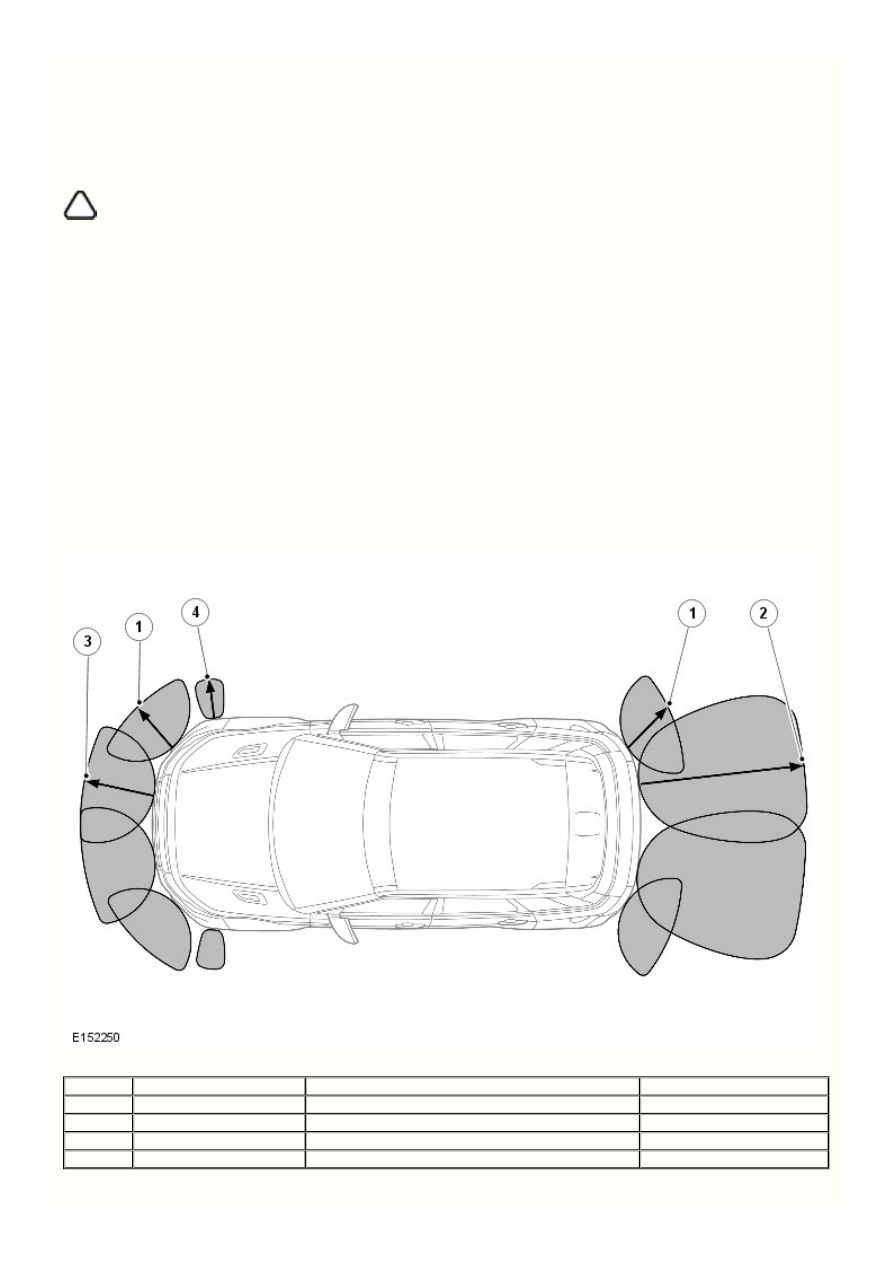

Вычисление расстояний для звуковых предупреждений

№ позиции

Местоположение датчика

Звуковой сигнал максимального радиуса обнаружения

Непрерывный звуковой сигнал

1

Наружный задний/передний

Примерно 600 мм (24 дюйма)

Примерно 300 мм (12 дюймов)

2

Задний внутренний

Примерно 1800 мм (71 дюйм)

Примерно 300 мм (12 дюймов)

3

Передний внутренний

Примерно 800 мм (31 дюйм)

Примерно 300 мм (12 дюймов)

4

Передний (если имеется)

Приблизительно 400 мм (16 дюймов)

Примерно 300 мм (12 дюймов)

Обнаружение препятствия и расчет расстояния до него
