Range Rover Evoque. Руководство - часть 637

9

8

7

6

5

4

3

2

1

Поз.

Приборы предупреждения - Приборы предупреждения   - Расположение компонентов

Описание и принцип действия

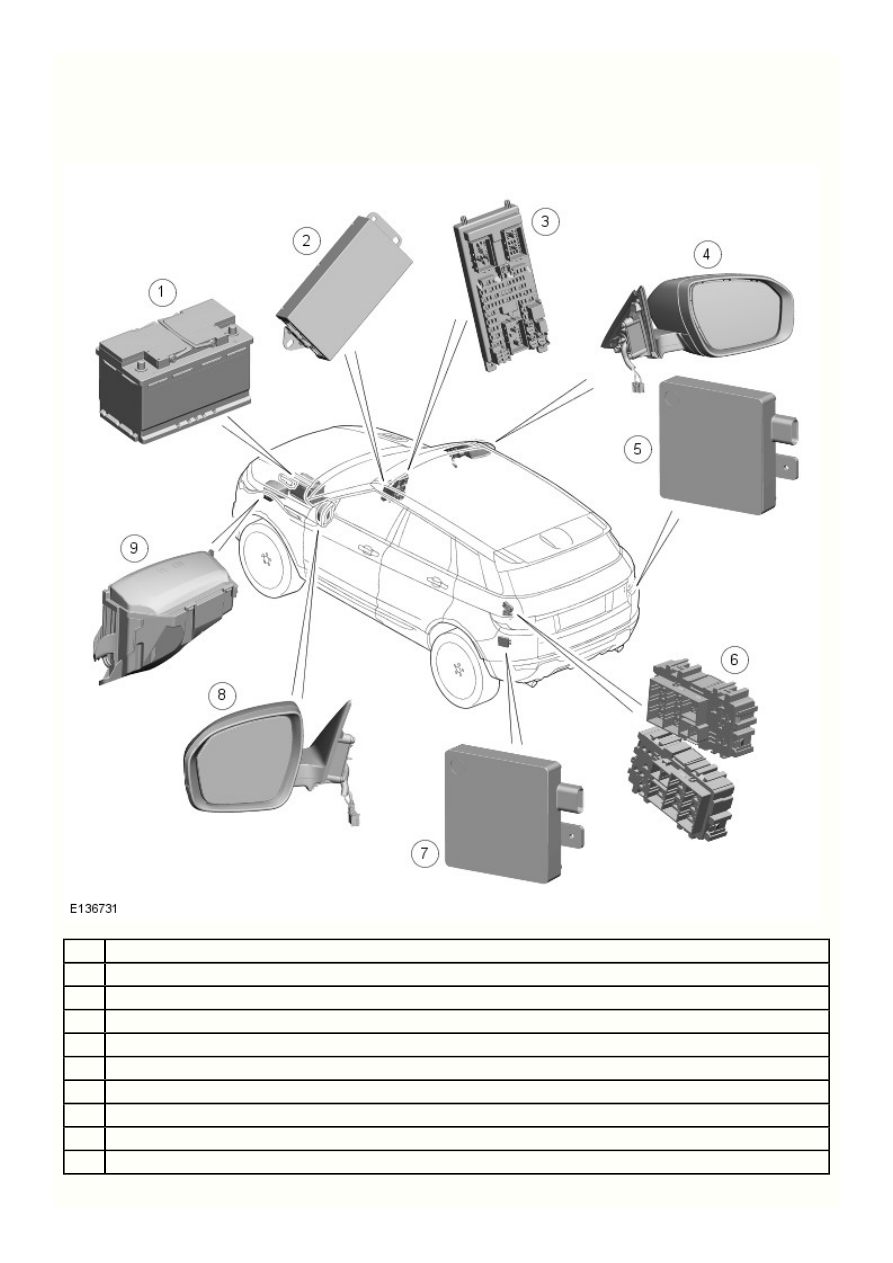

Расположение компонентов - система контроля "мертвых зон"

Наименование

Аккумуляторная батарея

Модуль контроля качества напряжения

CJB (центральная электрораспределительная коробка)

 наружное зеркало

RH (правый)

Модуль системы контроля "мертвых зон"

RH

RJB (задняя электрораспределительная коробка)

Модуль системы контроля "мертвых зон"

LH (левый)

 наружное зеркало

LH

BJB (электрораспределительная коробка аккумулятора)

Приборы предупреждения - Приборы предупреждения   - Обзор

Описание и принцип действия

Общие сведения - система контроля "мертвых зон"

Устранение "мертвых зон" – важнейший момент при проектировании кузова автомобиля, однако из-за конструктивных требований к
стойкам B, C и D устранить "мертвые зоны" полностью невозможно. Статистика ДТП показывает, что часть из них напрямую связана с
тем, что водители «подрезают» обгоняющий автомобиль, который не видно в обычные зеркала. Новая конструкция зеркал улучшила
ситуацию, однако наличие областей, не просматриваемых напрямую или в зеркалах автомобиля, привело к созданию системы
радарного контроля "мертвых зон".

Система контроля "мертвых зон" включает в себя:

 Датчик системы контроля "мертвых зон"

LH (левый)

 Датчик системы контроля "мертвых зон"

RH (правый)

 наружное зеркало

LH

 наружное зеркало

RH

В системе используются два радарных модуля, работающих на частоте 24 ГГц, в состав которых входит собственно радиолокационный
модуль и электронный блок. Эти модули расположены симметрично за облицовкой заднего бампера, за левым и правым задними
колесами. Они обращены в стороны и наклонены назад под углом 25 градусов, что определяется формой задней части автомобиля.
Каждый модуль откалиброван на обнаружение автомобиля в мертвой зоне, невидимой водителю. После обнаружения автомобиля
модуль включает желтую предупреждающую лампу

 , расположенную в соответствующем наружном зеркале заднего

LED (светодиод)

вида. Если система контроля мертвых зон вышла из строя или заблокирован обзор радаров, в наружном зеркале включается точечный
янтарный сигнализатор состояния

 и в центре сообщений панели приборов появляется сообщение "blind spot monitoring not

LED

available" (система контроля мертвых зон недоступна) или "blind spot sensor blocked" (датчик контроля "мертвых зон" заблокирован).

При включении система проводит самопроверку своего состояния, при которой в зеркалах загораются на короткое время
предупреждающие пиктограммы. При включении зажигания каждый модуль выполняет процедуру определения стороны
(левая/правая). Каждое зеркало снабжено электрической схемой собственной конфигурации, поэтому блоки могут определить, к какому
зеркалу они подключены. Если модуль обнаруживает неверное зеркало, он переходит в состояние неисправности.

Модули контроля зон, закрытых от водителя, получают информацию о скорости автомобиля по среднескоростной шине

CAN (протокол

 и неактивны до тех пор, пока автомобиль не достигнет скорости 16 км/ч.

передачи данных)

Зона действия каждого из радарных модулей превышает размеры мертвых зон. Фактическая область мертвых зон калибруется в
модуле на заводе-изготовителе.

ПРЕДОСТЕРЕЖЕНИЕ: Система контроля мертвых зон предназначена лишь для облегчения вождения, она не является



устройством обеспечения безопасности. Водитель обязан быть внимательным и соблюдать должную осторожность во время
движения.

7

6

5

4

3

2

1

Поз.

Приборы предупреждения - Приборы предупреждения   - Работа системы и описание ее
составных частей

Описание и принцип действия

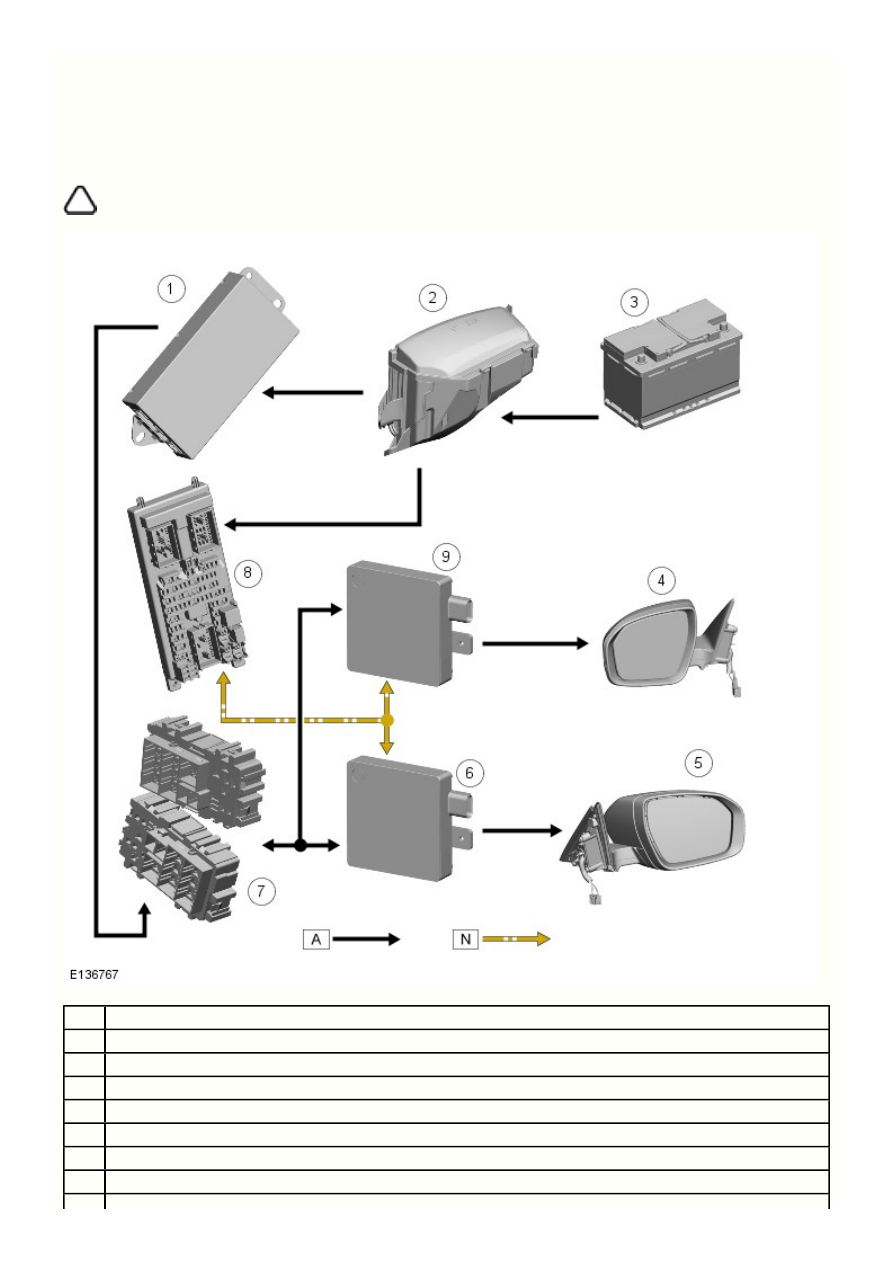

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = среднескоростная шина



A

N

CAN (протокол передачи данных)

Наименование

Модуль контроля качества напряжения

BJB (электрораспределительная коробка аккумулятора)

Аккумуляторная батарея

 наружное зеркало

LH (левый)

 наружное зеркало

RH (правый)

Модуль системы контроля "мертвых зон"

LH

RJB (задняя электрораспределительная коробка)
