Выпускная труба с глушителем

Выпускная труба с глушителем под передней

 колесной аркой отводит отработавшие газы в атмосферу. Во время работы модуля

RH

FFBH на выпуске в зависимости от погодных условий может быть виден пар.

Блок управления

Блок управления контролирует и управляет работой системы FFBH. Для защиты модуля управления от перегрева используется поток
воздуха, создаваемый вентилятором камеры сгорания.

На блок управления подается постоянное питание с

 . Передача сигналов на блок

 осуществляется по среднескоростной шине

BJB

ATC

 .

CAN

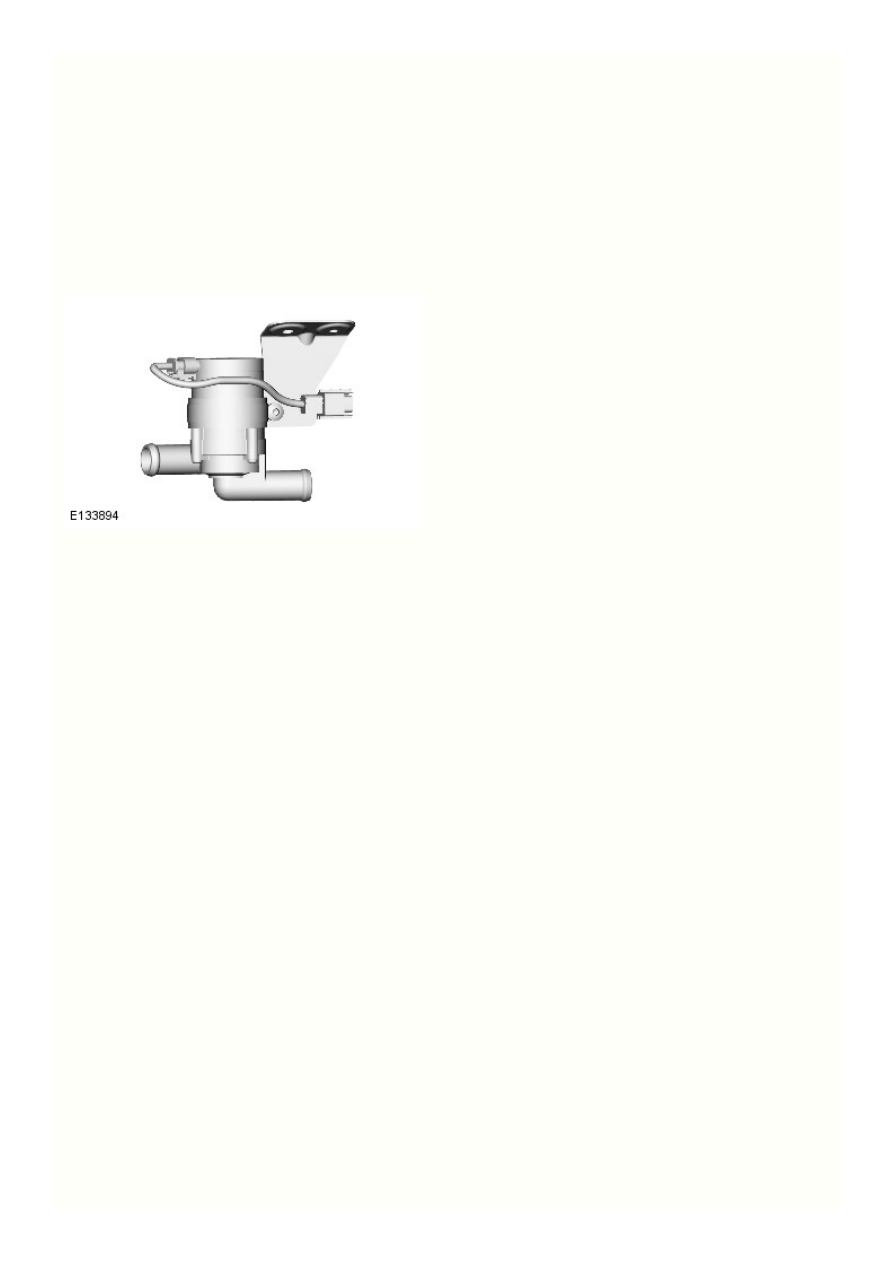

ВСПОМОГАТЕЛЬНЫЙ НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Дополнительный насос охлаждающей жидкости установлен на корпусе отопителя и используется в качестве вспомогательного
средства, облегчающего протекание охлаждающей жидкости через FFBH и радиатор отопителя.

Когда FFBH активен, дополнительный насос охлаждающей жидкости постоянно работает. Когда FFBH не работает, циркуляция
охлаждающей жидкости осуществляется с помощью насоса системы охлаждения двигателя. Дополнительный насос охлаждающей
жидкости управляется прямой подачей питания от модуля управления в FFBH.

Автоматическая система стоп/старт

Во время цикла "Стоп/старт", когда двигатель выключен и, следовательно, не работает насос охлаждающей жидкости, невозможно
долгое время поддерживать заданную температуру в салоне, особенно при низких температурах окружающей среды. Во избежание
данной ситуации устанавливается дополнительный электронасос системы охлаждения, который управляется

 и встроен в систему

ECM

охлаждения для поддержания циркуляции охлаждающей жидкости через радиатор отопителя салона. Такая циркуляция поддерживает
установленную температуру в салоне и, соответственно, предотвращает преждевременный повторный запуск двигателя.

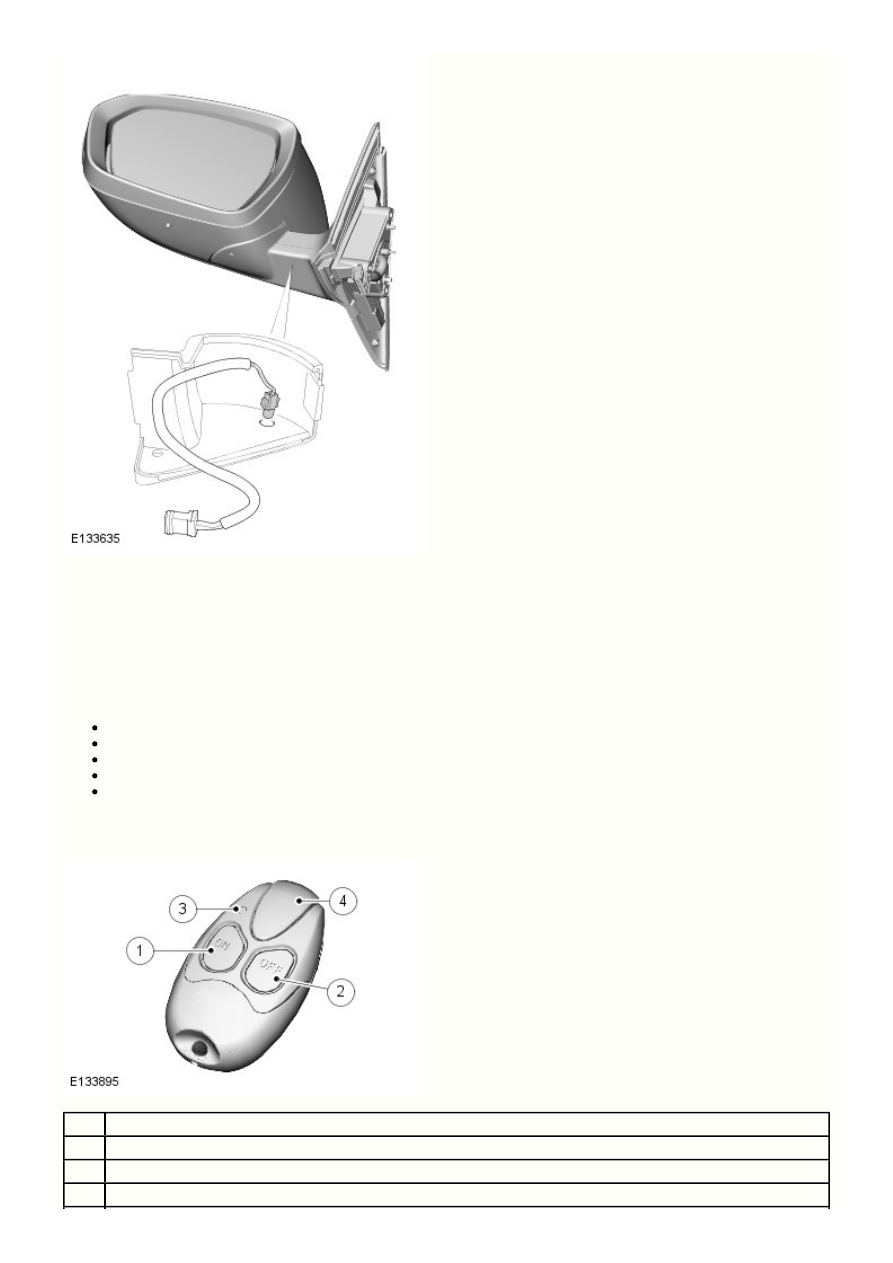

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА

3

2

1

Поз.

Датчик температуры окружающего воздуха, представляющий собой термистор

 ,

NTC (отрицательный температурный коэффициент)

установлен в наружном зеркале двери пассажира. Датчик подсоединен к

 , который передает значение температуры окружающего

ECM

воздуха по высокоскоростной шине

 . Это значение передается в модуль

 из

 по среднескоростной шине

 .

CAN

ATC

CJB

CAN

Обратитесь к процедуре: Air Distribution and Filtering (412-01 Climate Control, Описание и принцип действия).

КОМПОНЕНТЫ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

В систему пульта дистанционного управления входят следующие компоненты:

FFBH с обновленным программным обеспечением и калибровкой
Пульт дистанционного управления FFBH
Дистанционный приемник FFBH
Жгуты электропроводки питания приемника, обмена данными и антенны
Жгут устройства согласования антенны для подключения коаксиального кабеля приемника к имеющейся антенне DAB в
боковом окне.

Пульт дистанционного управления FFBH

Наименование

Кнопка включения

Кнопка выключения

Светодиод работы

4

Антенна

Пульт дистанционного управления позволяет водителю дистанционно активировать FFBH без посадки в автомобиль. Пульт
дистанционного управления имеет радиус действия как минимум 100 м в свободном месте, хотя это расстояние может уменьшаться в
зависимости от расположения таких "помех", как здания. Питание пульта дистанционного управления обеспечивается заменяемым
элементом питания CR1/3N на 3,3 В, для доступа к которому следует снять крышку на тыльной стороне пульта. Срок службы пульта
дистанционного управления - приблизительно 300 циклов FFBH. Один цикл определяется как нажатие кнопки пульта с последующим
30-минутным периодом работы при мигающем светодиодном (

 ) сигнализаторе.

LED

Активное состояние FFBH подтверждается зеленым

 на пульте дистанционного управления. Если кнопка "ON" (Вкл.) на пульте

LED

дистанционного управления нажата дольше 2 секунд,

 будет гореть 2 секунды. По истечении 2-секундного периода

 будет

LED

LED

загораться на 50 мс каждые 2 секунды в течение 30-минутного цикла работы FFBH.

 прекратит мигание только в случае нажатия

LED

кнопки "OFF" (Выкл.) или по истечении 30-минутного периода.

Работа светодиодного индикатора на пульте дистанционного управления

Чтобы предупредить водителя о различных состояниях системы дистанционного управления FFBH,

 горит в различных режимах:

LED

Зеленый сигнализатор горит 2 секунды после нажатия кнопки включения, показывая, что блок приемника успешно получил
команду с пульта дистанционного управления. Теперь FFBH может начать работать, при условии, что уровень топлива,
напряжение аккумулятора и температура охлаждающей жидкости соответствуют норме.
Зеленый сигнализатор загорается на 50 мс каждые 2 секунды, показывая, что FFBH может быть активен.
Красный сигнализатор горит 2 секунды после нажатия кнопки выключения, показывая, что блок приемника успешно получил
команду с пульта дистанционного управления. При этом FFBH должен начать работать.
Зеленый или красный сигнализатор горит 2 секунды при нажатии кнопок включения или выключения, показывая, что сигнал не
был получен приемником FFBH.
Оранжевый сигнализатор загорается перед зеленым или красным, указывая на низкий уровень напряжения аккумуляторной
батареи.
Оранжевый сигнализатор мигает 5 секунд, показывая, что сигнал не был получен FFBH, и что необходима замена
аккумуляторной батареи пульта дистанционного управления.

Согласование пультов дистанционного управления

Чтобы обеспечить передачу сигналов, каждый пульт дистанционного управления необходимо "зарегистрировать" в приемнике. Каждый
пульт дистанционного управления имеет уникальный идентификационный номер, который сохраняется в памяти приемника. В
приемнике могут храниться до 3 идентификационных номеров пульта дистанционного управления. В случае регистрации в приемнике
четвертого пульта дистанционного управления приемник заменит в памяти номер первого зарегистрированного пульта номером
четвертого. Следовательно, первый пульт дистанционного управления, больше не будет зарегистрирован и не будет распознаваться
приемником.

Следующая процедура описывает процесс согласования:

Извлеките предохранитель F7 из

RJB

Подождите как минимум 5 секунд
Установите предохранитель F7 обратно в

RJB

В течение 5 секунд после замены предохранителя (и восстановления подачи питания к приемнику) нажмите и держите кнопку
OFF на пульте дистанционного управления.
Успешная регистрация подтверждается красным

 , горящим в течение 2 секунд, на пульте дистанционного управления.

LED

ПРИМЕЧАНИЕ: Процесс согласования реализуется приемником FFBH, подача питания к которому была отключена и затем



восстановлена. Использование плавкого предохранителя - это самый легкий способ, но это можно выполнить путем отсоединения
аккумулятора или снятия разъема жгута электропроводки с блока приемника.

Приемник

Приемник расположен в

 части багажного отделения. Приемник установлен на встроенном кронштейне, прикрепленном к

LH (левый)

кронштейну аудиосистемы, на котором находится позолоченная телевизионная антенна.

Приемник подключен к антенне коаксиальным кабелем со стороны

 окна. Радиочастотные сигналы от пульта дистанционного

LH

управления принимаются антенной и передаются через согласующий блок антенны и коаксиальный кабель к приемнику. Приемник
обрабатывает сигналы и передает соответствующие сообщения к FFBH по специальной шине.

Антенна и устройство согласования антенны

Устройство согласования антенны

Антенна FFBH находится в заднем

 окне. В ней использованы те же компоненты антенны, что и в системе позолоченной

LH

телевизионной антенны.

Над блоком телевизионной антенны, под обивкой потолка находится устройство согласования антенны. Соединительный провод от
этого устройства подключен непосредственно к шпильке на антенне, установленной в окне. Приемник подсоединяется к согласующему
блоку коаксиальным кабелем.

Антенна, расположенная на стекле, принимает радиочастотные сигналы от пульта дистанционного управления и передает их через
согласующий блок и коаксиальный кабель к приемнику FFBH.
