5

4

3

2

1

Поз.

Управление микроклиматом - Отопление и вентиляция   - Расположение компонентов

Описание и принцип действия

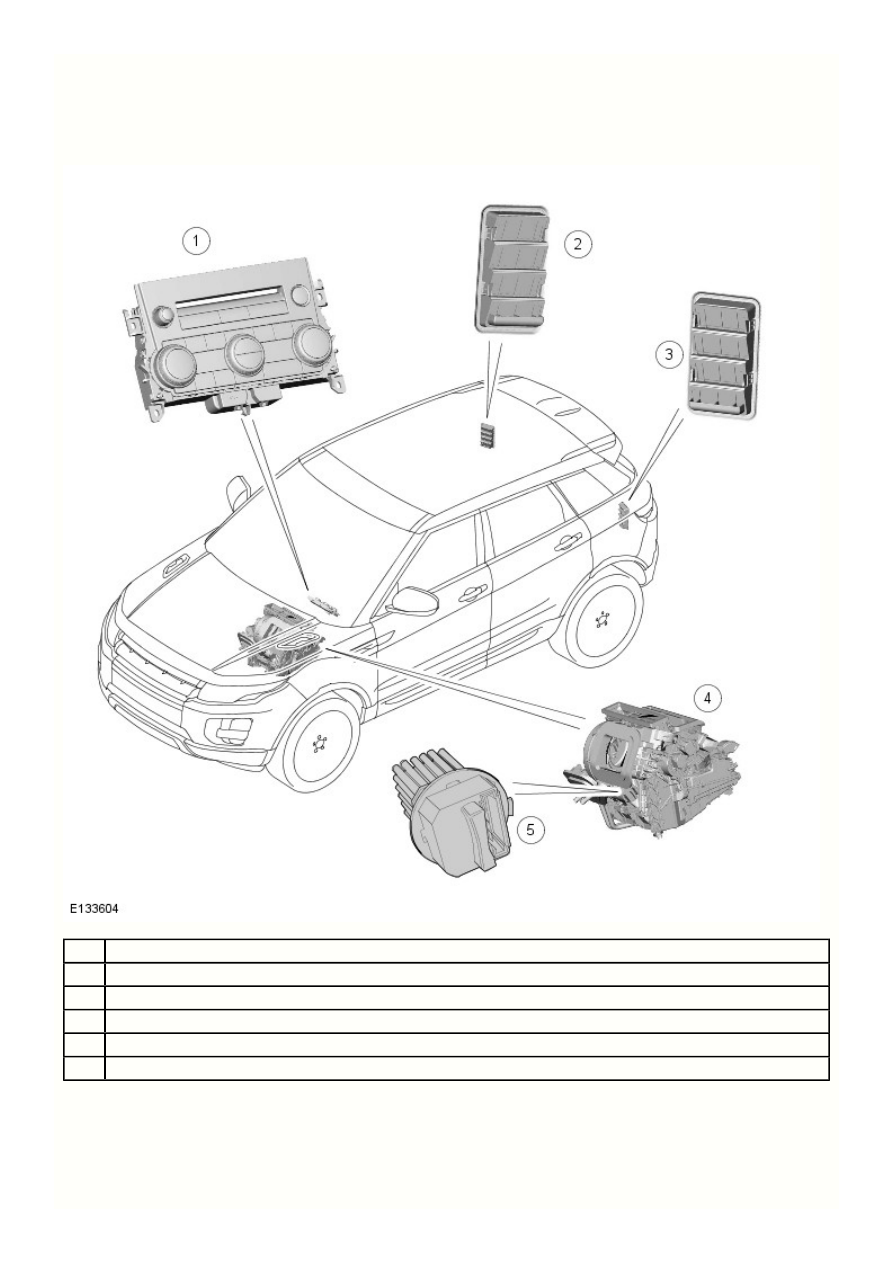

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

ATC (автоматический климат-контроль)

 вентиляционная решетка

RH (правый)

 вентиляционная решетка

LH (левый)

Узел обогревателя

Блок управления электродвигателем вентилятора

Управление микроклиматом - Отопление и вентиляция   - Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

Доступно два уровня обогрева и вентиляции. Автомобили стандартной комплектации оснащены двухзонной автоматической системой,
которая позволяет задать разные температурные настройки в

 и в

 части салона. Двухзонная система также

LH (левый)

RH (правый)

может быть оснащена датчиком загрязнения для контроля качества воздуха в салоне. В более высокой комплектации предусмотрена
также опция подачи охлажденного воздуха на уровень лица пассажиров в задней части салона через задние дефлекторы в
центральной консоли.

Узел обогревателя для обеих систем установлен по оси автомобиля между панелью приборов и перегородкой моторного отсека и
является элементом кабины.

Модуль ATC управляет работой электродвигателя вентилятора с помощью блока управления электродвигателя вентилятора,
установленного на кожухе узла обогревателя со стороны перегородки моторного отсека. За дополнительной информацией обратитесь
к главе:

Air Distribution and Filtering (412-01, Описание и принцип действия),
Air Conditioning (412-01, Описание и принцип действия),
Control Components (412-01, Описание и принцип действия),
Electric Booster Heater (412-02, Описание и принцип действия),
Fuel Fired Booster Heater (412-02, Описание и принцип действия).

Управление микроклиматом - Отопление и вентиляция   - Работа системы и описание ее
составных частей

Описание и принцип действия

Работа системы

Обратитесь к процедуре: Heating and Ventilation (412-01 Climate Control, Описание и принцип действия).

Наименование элемента

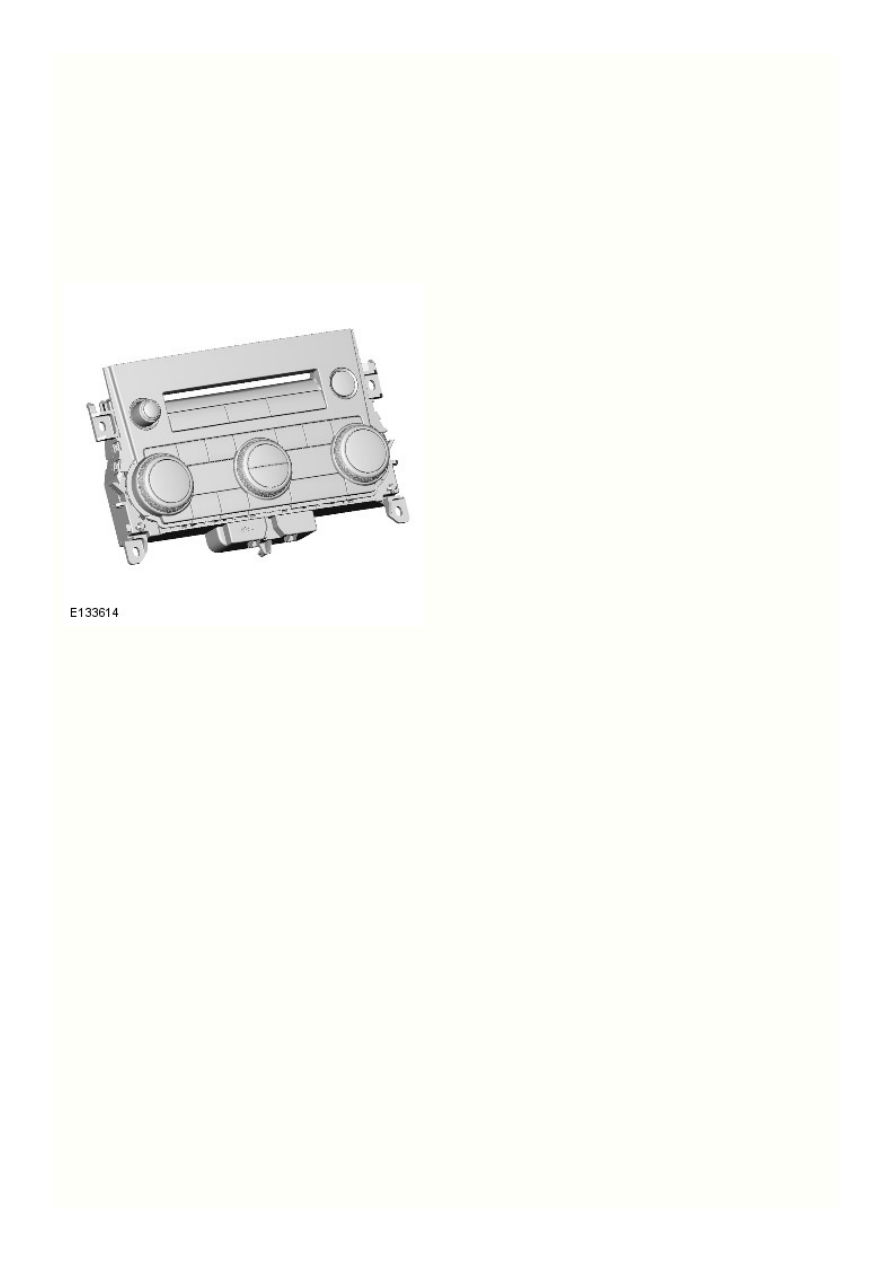

МОДУЛЬ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ

Распределение и температуру воздуха контролирует модуль

 , объединенный с панелью

ATC (автоматический климат-контроль)

управления. По командам с панели управления модуль ATC регулирует работу пяти шаговых электродвигателей, установленных на
кожухе отопителя.
Обратитесь к процедуре: Control Components (412-01 Climate Control, Описание и принцип действия).

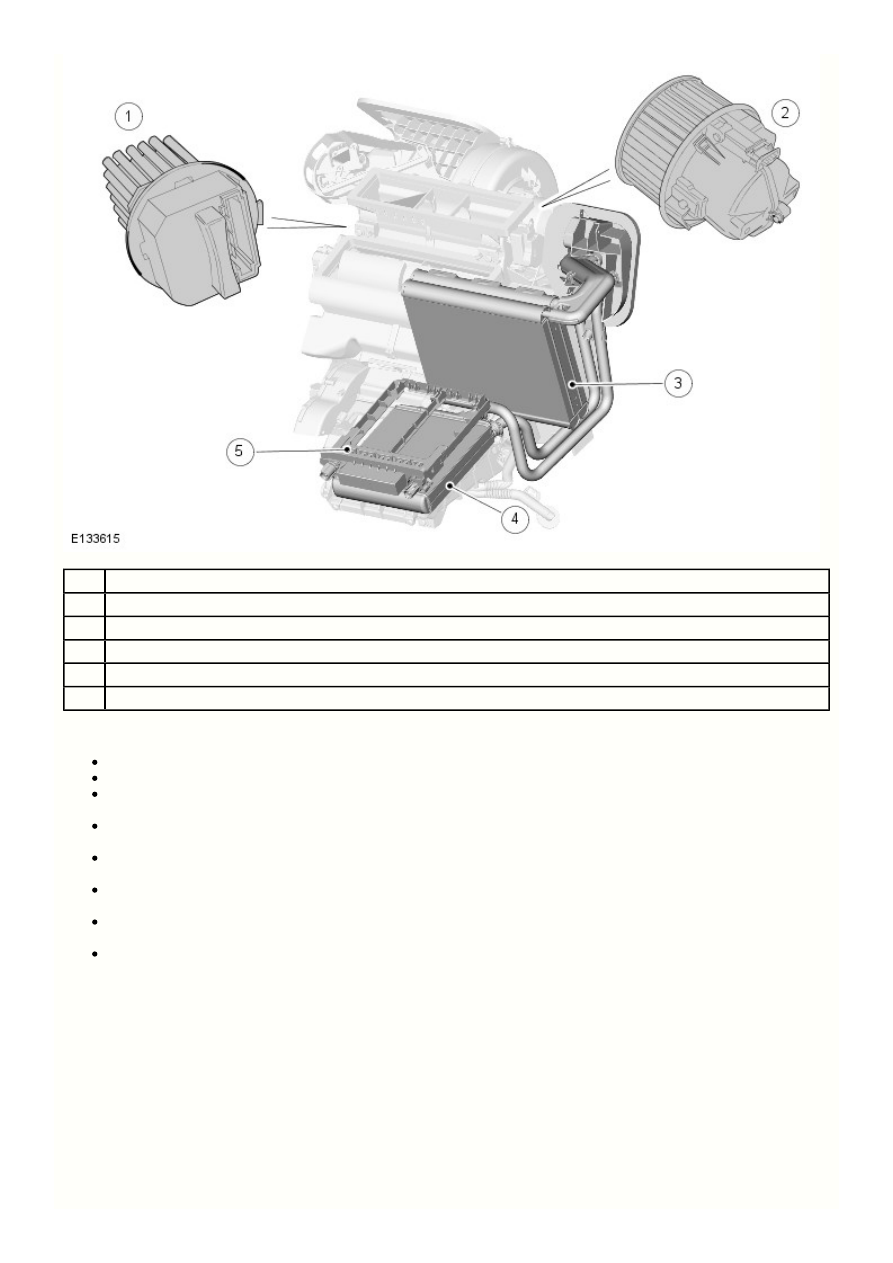

УЗЕЛ ОБОГРЕВАТЕЛЯ

5

4

3

2

1

Поз.

Наименование

Блок управления электродвигателем вентилятора

Электродвигатель вентилятора

Испаритель

A/C (кондиционирование воздуха)

Радиатор обогревателя

Дополнительный электрообогреватель

Отопитель в сборе управляет температурой воздуха, подаваемого в распределительные воздуховоды, в соответствии с указаниями
модуля

 . Отопитель в сборе установлен по оси автомобиля и включает следующие компоненты:

ATC

Электродвигатель вентилятора
Радиатор обогревателя
Воздушный фильтр салона
Обратитесь к процедуре: Air Distribution and Filtering (412-01 Climate Control, Описание и принцип действия).

 испаритель

A/C

Обратитесь к процедуре: Air Conditioning (412-01 Climate Control, Описание и принцип действия).
Заслонка забора наружного воздуха и шаговый электродвигатель
Обратитесь к процедуре: Air Conditioning (412-01 Climate Control, Описание и принцип действия).
Заслонки распределения воздуха и шаговые электродвигатели
Обратитесь к процедуре: Control Components (412-01 Climate Control, Описание и принцип действия).
Заслонки регулировки температуры и шаговые электродвигатели
Обратитесь к процедуре: Control Components (412-01 Climate Control, Описание и принцип действия).
Электрический дополнительный отопитель (при наличии).
Обратитесь к процедуре: Electric Booster Heater (412-02 Auxiliary Climate Control, Описание и принцип действия).

Электродвигатель вентилятора

Электродвигатель вентилятора содержит открытый вентилятор центробежного типа, приводимый в действие электродвигателем.
Работа электровентилятора управляется модулем

 вместе с модулем управления электровентилятором. Модуль

 подает

ATC

ATC

сигнал

 в блок управления вентилятором на основании заданной скорости вращения. Блок

PWM (широтно-импульсная модуляция)

управления вентилятором интерпретирует сигнал

 как скорость вращения электромотора вентилятора и соответственно

PWM

регулирует напряжение, подаваемое на электромотор.
Обратитесь к процедуре: Control Components (412-01 Climate Control, Описание и принцип действия).

Радиатор обогревателя
