Range Rover Evoque. Руководство - часть 585





3

2

1

Поз.

Резиновые шланги с нейлоновой внутренней облицовкой и низким коэффициентом проницаемости используются в магистрали низкого
давления, подключенной к компрессору

 , а также в магистрали высокого давления на выходе конденсатора. Остальные магистрали

A/C

хладагента изготовлены из алюминия.

Для обслуживания системы в магистралях хладагента предусмотрены порты низкого и высокого давления.

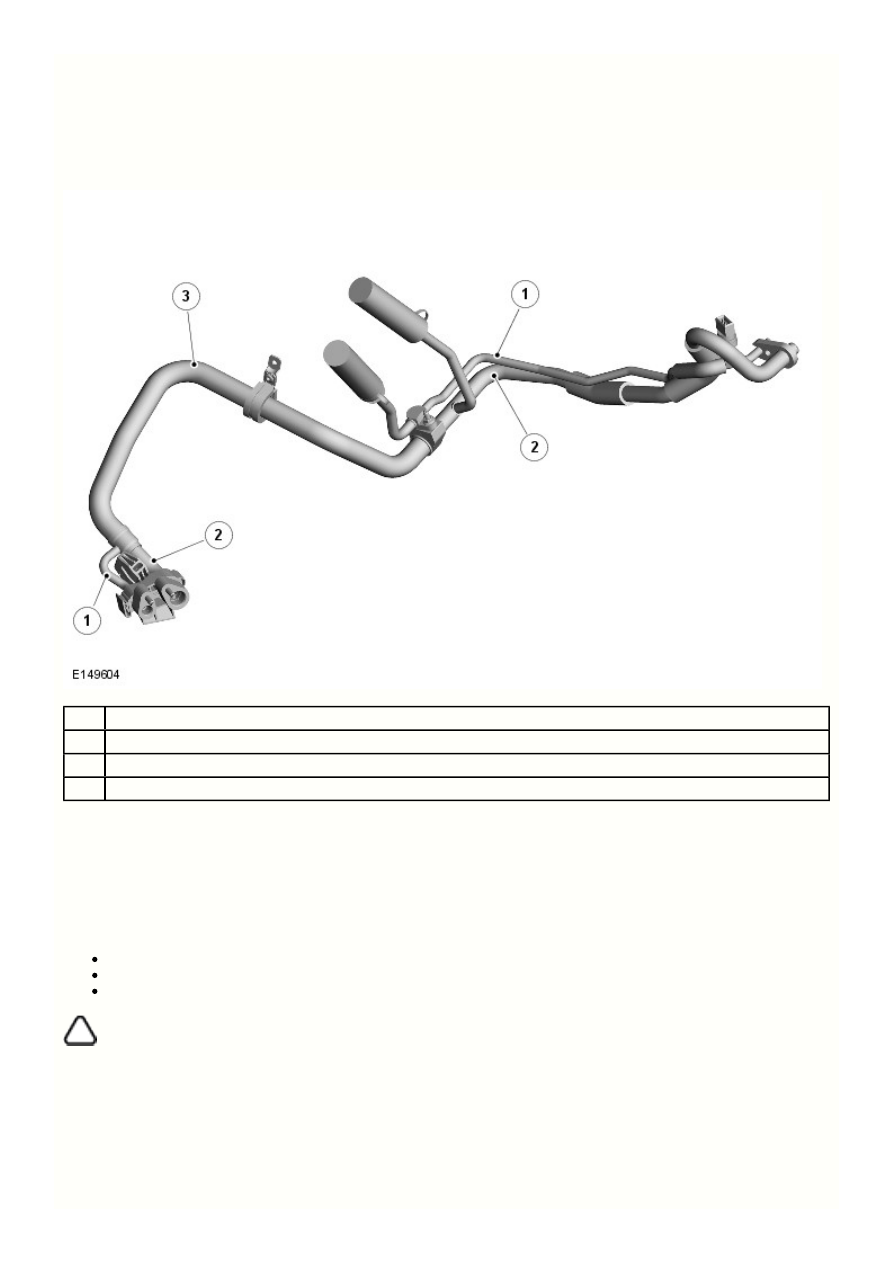

ВНУТРЕННИЙ ТЕПЛООБМЕННИК

Наименование

Магистраль высокого давления

Магистраль низкого давления

IHX

Внутренний теплообменник (IHX) встроен в трубки системы кондиционирования.

IHX является частью системы кондиционирования и помогает повысить ее охлаждающую мощность. IHX объединяет секцию
трубопроводов системы до и после испарителя в одну трубу. Он использует выходящий из испарителя холодный пар для охлаждения
горячей жидкости до ее перехода в расширительное устройство, тем самым повышая эффективность охлаждения. Он также
использует тепло для нагревания газа с низкой температурой до его перехода в компрессор. Количество энергии, используемой
системой кондиционирования воздуха, может быть сокращено при использовании преимуществ этого улучшенного охлаждения.

Это дает следующие преимущества:

Снижение выбросов CO2 благодаря сокращению нагрузки на двигатель.
Пониженный расход топлива благодаря снижению требуемой мощности компрессора.
R1234yf - Увеличивает объем системы для улучшения охлаждения.

ПРИМЕЧАНИЕ: Из-за снижения эффективности системы R1234yf по сравнению с системой R134a устанавливается внутренний



теплообменник (IHX). Это увеличивает объем системы.

Управление микроклиматом - Компоненты управления   - Расположение компонентов

Описание и принцип действия

ПРИМЕЧАНИЕ: На листе 2 указаны только отличия от листа 1.



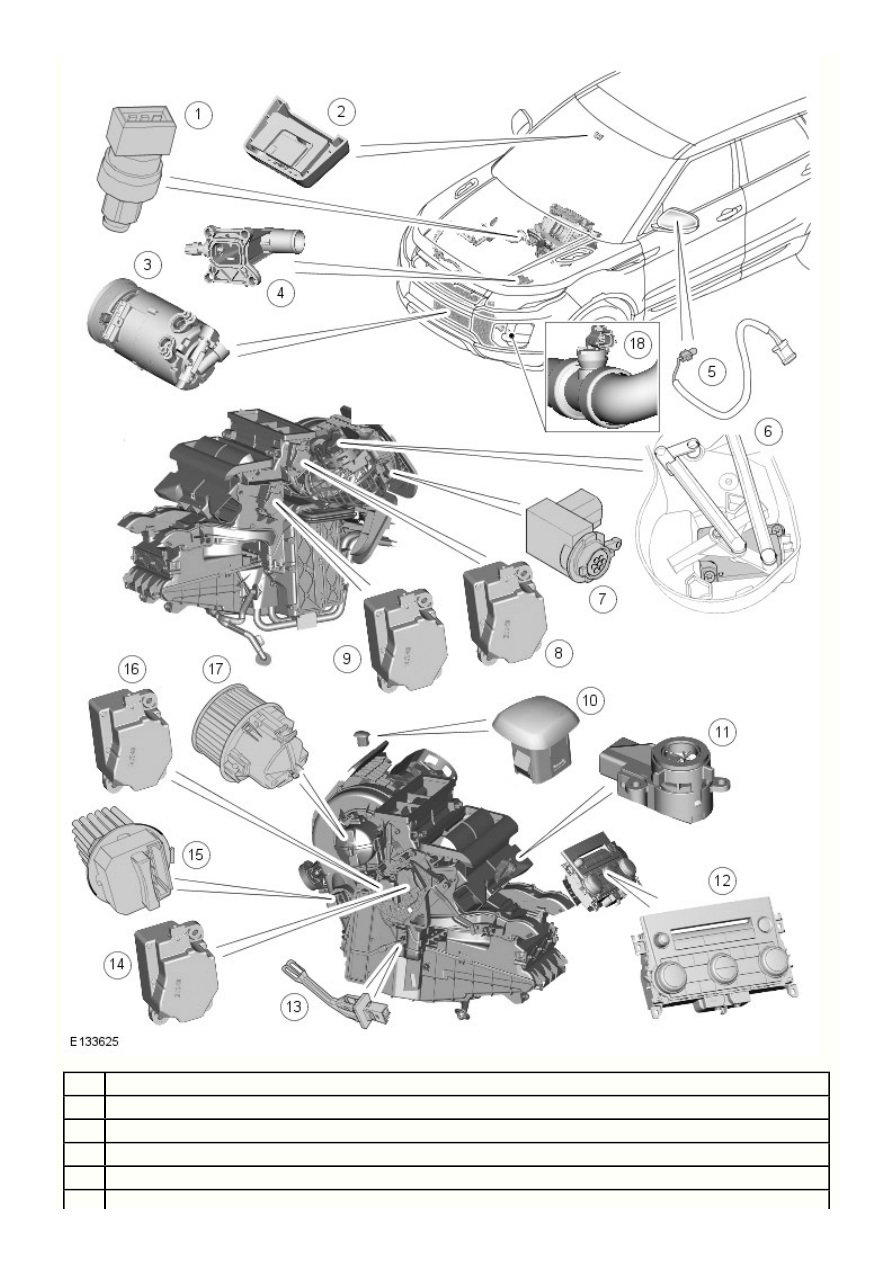

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ (GTDi) — лист 1 из 2

4

3

2

1

Поз.

Наименование

Датчик давления хладагента

Датчик влажности в салоне (при наличии)

Компрессор

A/C (кондиционирование воздуха)

 датчик 1

ECT (температура охлаждающей жидкости двигателя)

5

4

3

2

1

Поз.

18

17

16

15

14

13

12

11

10

9

8

7

6

5

Датчик температуры окружающего воздуха

Шаговый электродвигатель системы воздухозабора

Датчик загрязнения наружного воздуха

Шаговый двигатель системы обдува (устранения обледенения) ветрового стекла

Шаговый электродвигатель

 смесительной температурной заслонки

RH (правый)

Датчик солнечного света

Датчик температуры в салоне

Блок

ATC (автоматический климат-контроль)

Датчик температуры в испарителе

Шаговый электродвигатель

 смесительной температурной заслонки

LH (левый)

Блок управления электродвигателем вентилятора

Шаговый электродвигатель управления потоком воздуха в зону головы и ног

Электродвигатель вентилятора

 датчик 2 (только для стран Северной Америки)

ECT

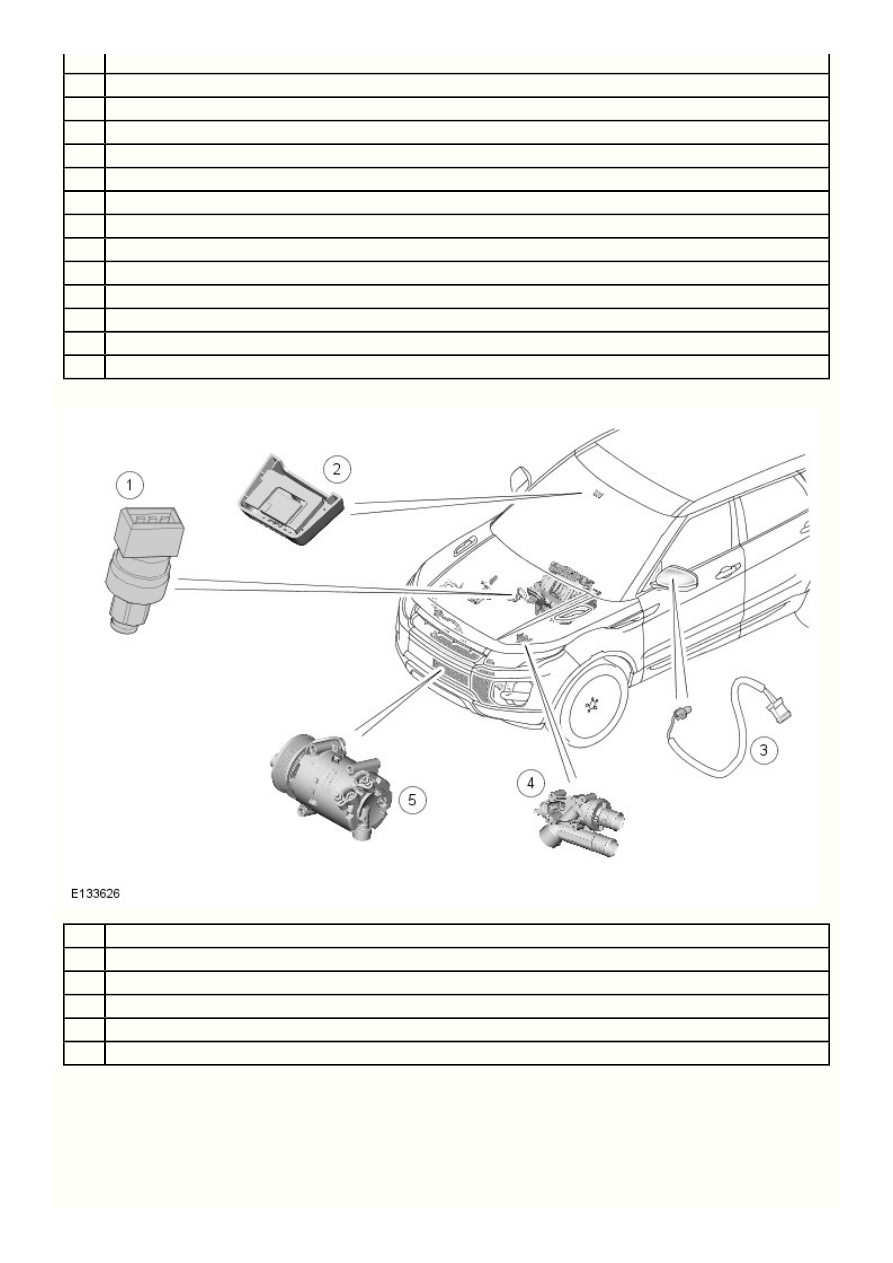

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ (DW12C) – лист 2 из 2

Наименование

Датчик давления хладагента

Датчик влажности в салоне (при наличии)

Компрессор

A/C

Датчик

ECT

Датчик температуры окружающего воздуха
