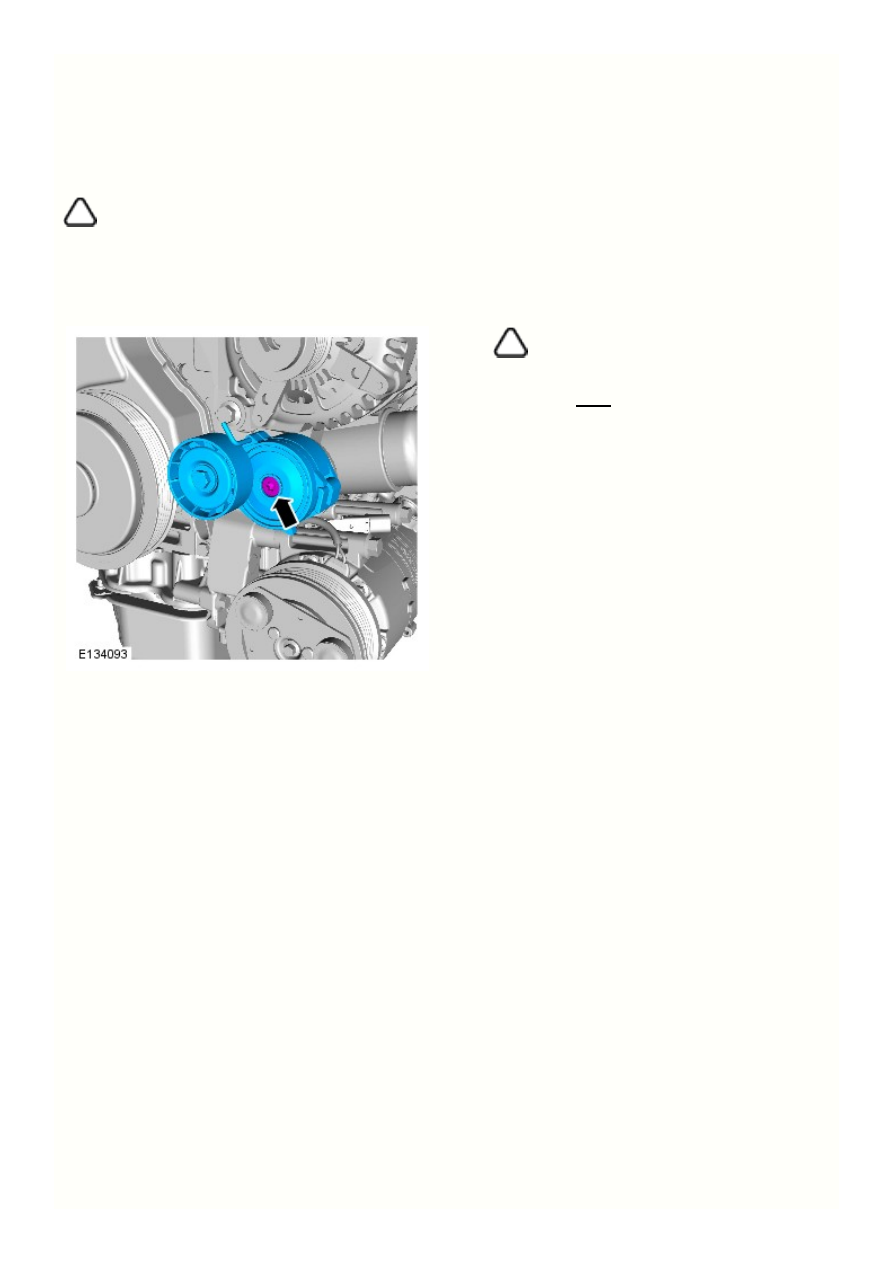

Привод аксессуаров - Дизельный двигатель TD4 2.2L - Натяжитель ремня привода
аксессуаров

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Обратитесь к процедуре: Accessory Drive Belt (303-05, Снятие и

установка).

ПРИМЕЧАНИЕ: Установите этот элемент в



положение, отмеченное при снятии.



Момент затяжки:

43 Nm

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

Система запуска - Дизельный двигатель TD4 2.2L -

Общая спецификация

Позиция

Спецификации

Стартер:



Производитель

Denso

Тип

2,0 кВт

Напряжение

12

Моменты затяжки

Описание

Nm

lb-ft

Гайка крепления клеммы электромагнита

3

2,2

Гайка крепления положительной клеммы стартера*

12

9

Болты крепления стартера

40

30

Кронштейн пучка проводов в оплетке

22

16

Провод заземления

22

16

* Превышение указанного крутящего момента может привести к повреждению внутренних соединений.

9

8

7

6

5

4

3

2

1

Поз.

Система запуска - Дизельный двигатель TD4 2.2L - Система запуска AWD  -
Расположение компонентов

Описание и принцип действия

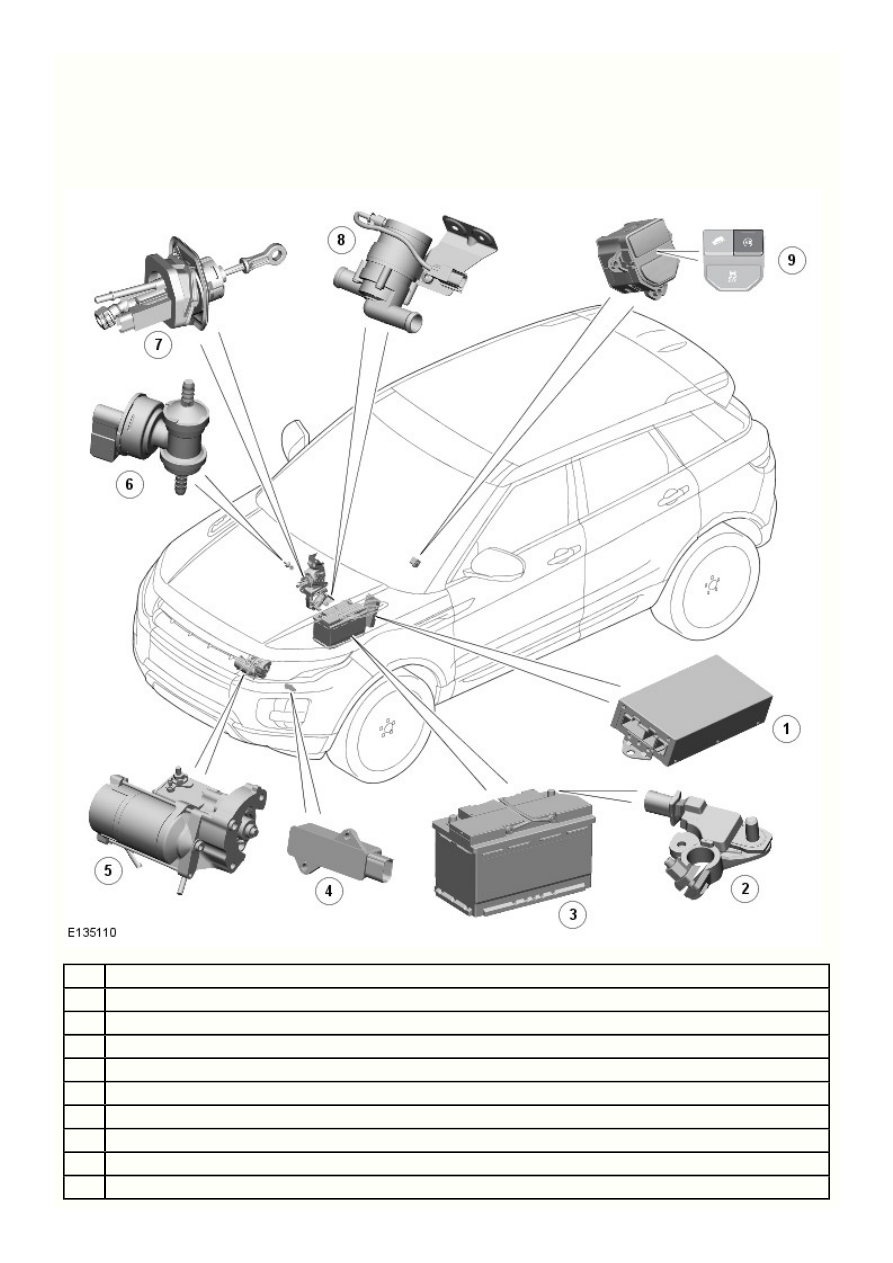

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Блок контроля качества напряжения

Блок контроля аккумуляторной батареи

Аккумуляторная батарея

Датчик нейтральной передачи

Стартер

Датчик вакуума усилителя тормозов

Линейный датчик сцепления

Вспомогательный насос охлаждающей жидкости

Выключатель («eco») системы «Стоп/старт»
