5.

4.

Примечания:

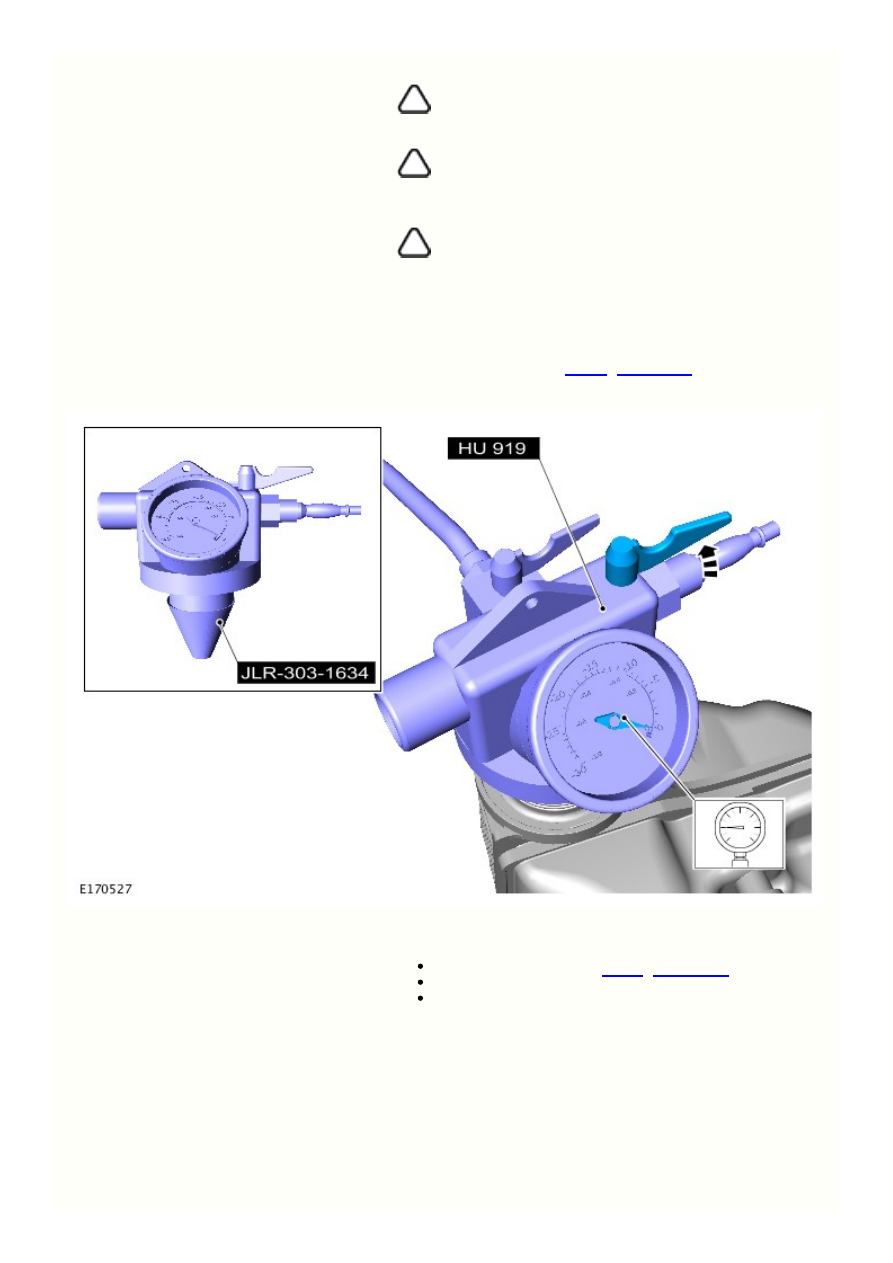

Удостоверьтесь, что клапан подачи охлаждающей жидкости на



специальном инструменте находится в закрытом положении.

Для правильной работы вакуумному прибору для заливки



охлаждающей жидкости необходимо давление воздуха величиной 6-8 бар
(87 - 116 фунтов/кв.дюйм).

Недостаточный диаметр или чрезмерная длина воздухопровода



может препятствовать притоку воздуха в вакуумный прибор для заливки
охлаждающей жидкости.

Откройте клапан подачи воздуха до -0,8 бар (-12 фунт/кв), отображаемых
на измерительном приборе.



 ,

Специальный инструмент(ы):

HU-919 JLR-303-1634





 ,

Специальный инструмент(ы):

HU-919 JLR-303-1634

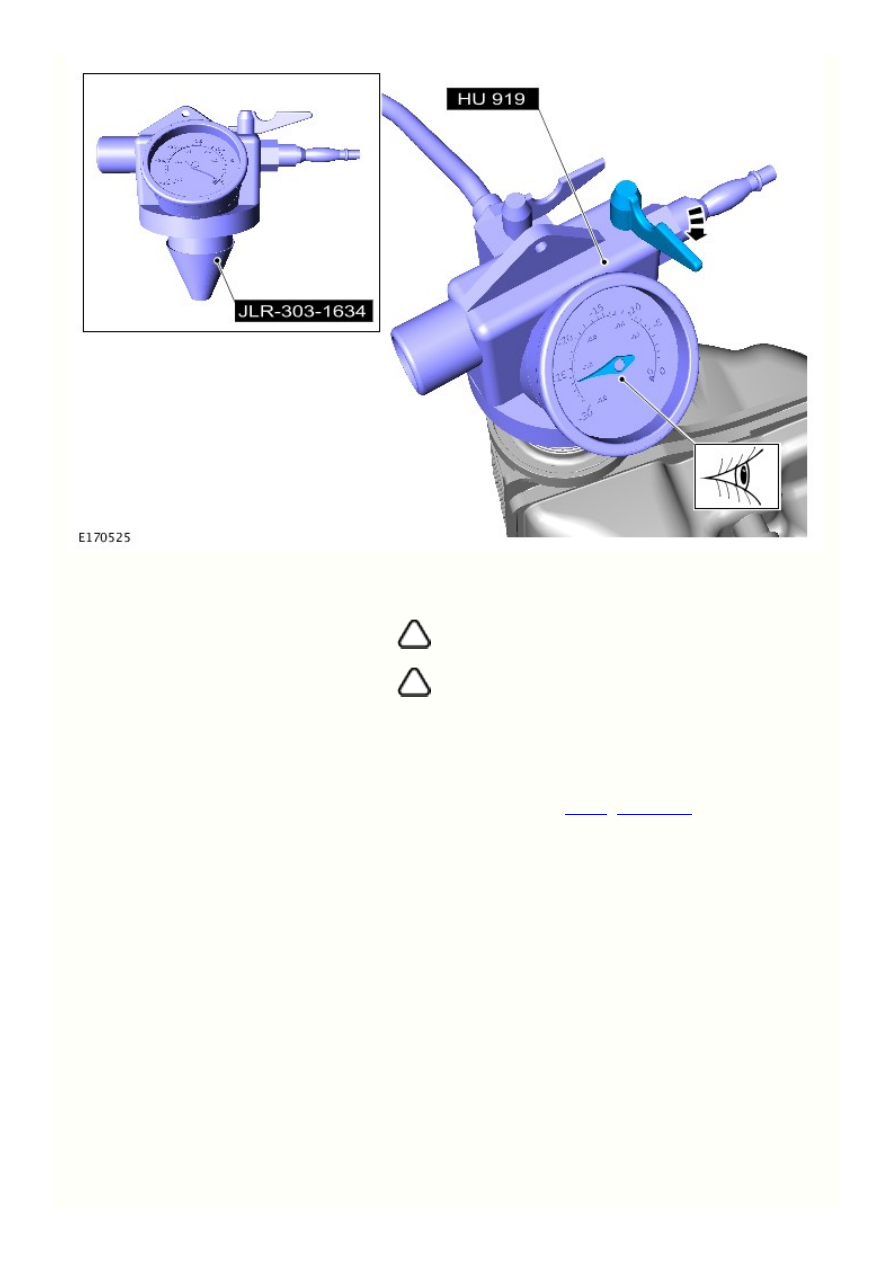

Закройте клапан подачи воздуха.
Подождите 1 минуту, чтобы проверить, сохраняется ли вакуум.

6.

Примечания:

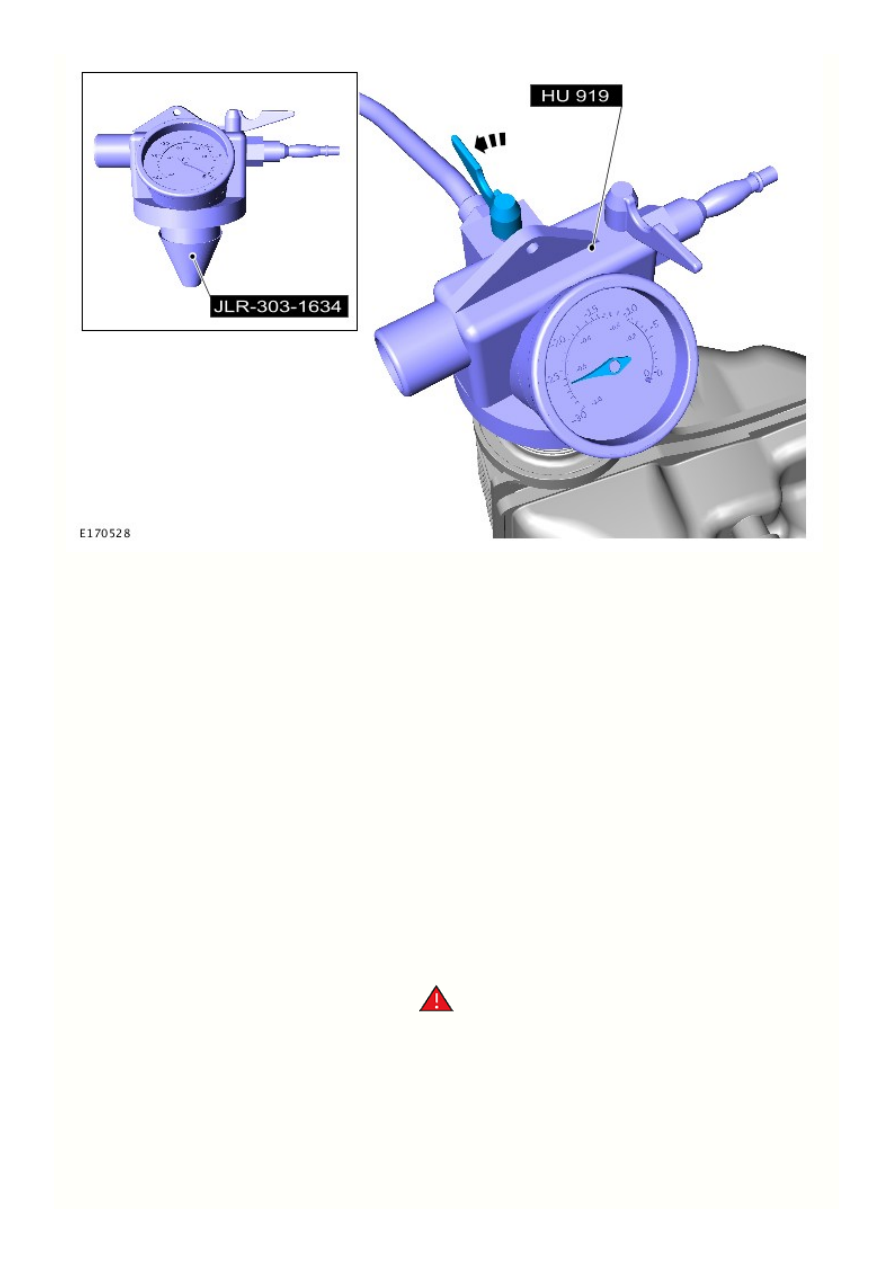

Охлаждающую жидкость можно использовать повторно.



Закройте клапан подачи охлаждающей жидкости, когда жидкость



достигнет отметки "MAX" (МАКС.) на расширительном бачке или движение
жидкости прекратится.

Откройте клапан подачи охлаждающей жидкости, чтобы заправить систему
охлаждающей жидкостью.



 ,

Специальный инструмент(ы):

HU-919 JLR-303-1634

14.

13.

12.

11.

10.

9.

8.

7. Снимите специальный инструмент.

Подсоедините шланги для отвода отработавших газов к выхлопным

трубам.

Запустите двигатель и дайте ему поработать.

Установите крышку расширительного бачка.

Удерживайте обороты двигателя на уровне 2000 оборотов в минуту

(об/мин) до тех пор, пока из отопителя не пойдет теплый воздух.

Заглушите двигатель и дайте ему остыть.

Удалите попавшую на автомобиль или лишнюю охлаждающую

жидкость.

ПРЕДУПРЕЖДЕНИЕ: Так как утечка пара или охлаждающей



жидкости может привести к ожогам, прежде чем приступать к выполнению
этой процедуры, дайте системе охлаждения автомобиля остыть.

Проверьте уровень охлаждающей жидкости, при необходимости долейте.

Двигатель - Дизельный двигатель TD4 2.2L -

Смазочные материалы, эксплуатационные жидкости, герметики и клеи

Описание

Описание и номер детали.

Тройники: герметик для стыка рамы лестничного
типа с блоком двигателя

Клей Three bond TB 1215J

Герметик для крепления масляного картера к
блоку

Клей Three bond TB 1215J

Герметик для лестничной рамы распредвала

Loctite 518 (8510302)

Моторное масло



Автомобили с противосажевым фильтром (DPF)

SAE 5W-30 STJLR.03.5005 или спецификация WSS–M2C934-B (низкое содержание
сульфатной зольности, фосфора и серы)

Автомобили без DPF

SAE 5W-30 STJLR.03.5003 или спецификация WSS-M2C913-C

Заправочные емкости

Позиция

Объем (литры/пинты/американские

кварты)

Первоначальное полное заполнение, включая фильтр

6,5/11,4/6,7

заправка при обслуживании;

5,9/10,4/6,2

Объем масла, необходимый для того, чтобы уровень масла на щупе поднялся с нижнего
отверстия до верхнего

1,5/2,6/1,6

Выбор прокладки головки цилиндров

Выступание поршней

Толщина прокладки в сжатом состоянии

Количество отверстий в «a»

Количество отверстий в «b»

от 0,55 до 0,60 мм

1,25 ± 0,04 мм

1

1

от 0,61 до 0,65 мм

1,30 ± 0,04 мм

2

2

от 0,66 до 0,70 мм

1,35 ± 0,04 мм

3

3

от 0,71 до 0,75 мм

1,40 ± 0,04 мм

4

4

«a» и «b» = Идентификация толщины

Выбор регулировочных прокладок уравновешивающего вала

Минимальный люфт (мм)

Толщина прокладки (мм)

Маркировка прокладки

0,01-0,05

1,57

57

0,05

1,51

51

0,06

1,49

49

0,07

1,47

47

0,09

1,45

45

0,1

1,43

43

0,11

1,41

41

0,12

1,41

41

0,13

1,39

39

0,14

1,37

37

0,15

1,35

35

0,16

1,35

35

0,17

1,33

33

0,18

1,31

31

0,19

1,29

29

0,2

1,29

29

0,21

1,27

27

0,22

1,25

25

0,23

1,23

23

0,24

1,23

23

0,25

1,21

21

0,26

1,19

19

>0,26

1,19

19

Общие спецификации

Позиция

Спецификация

Тип

Объем 2,2 литра, 4-цилиндровый рядный дизельный двигатель с турбонаддувом и
промежуточным охлаждением, два распределительных вала верхнего расположения,
четыре клапана на цилиндр

Расположение цилиндров

Четыре цилиндра в ряд

Нумерация цилиндров

№ 1 от задней части коробки

Диаметр цилиндра - номинальный

85,0 мм (3,346 дюйма)
