10.

9.

8. Если на автомобиль попала охлаждающая жидкость, очистите ее.

Проверьте уровень охлаждающей жидкости, при необходимости

долейте.

Установите защиту двигателя.

Обратитесь к процедуре: Engine Undershield (501-02, Снятие и установка).

2.

1.

Охлаждение двигателя - Дизельный двигатель TD4 2.2L - Частичный слив жидкости и
заправка вакуумом системы охлаждения

Общие процедуры

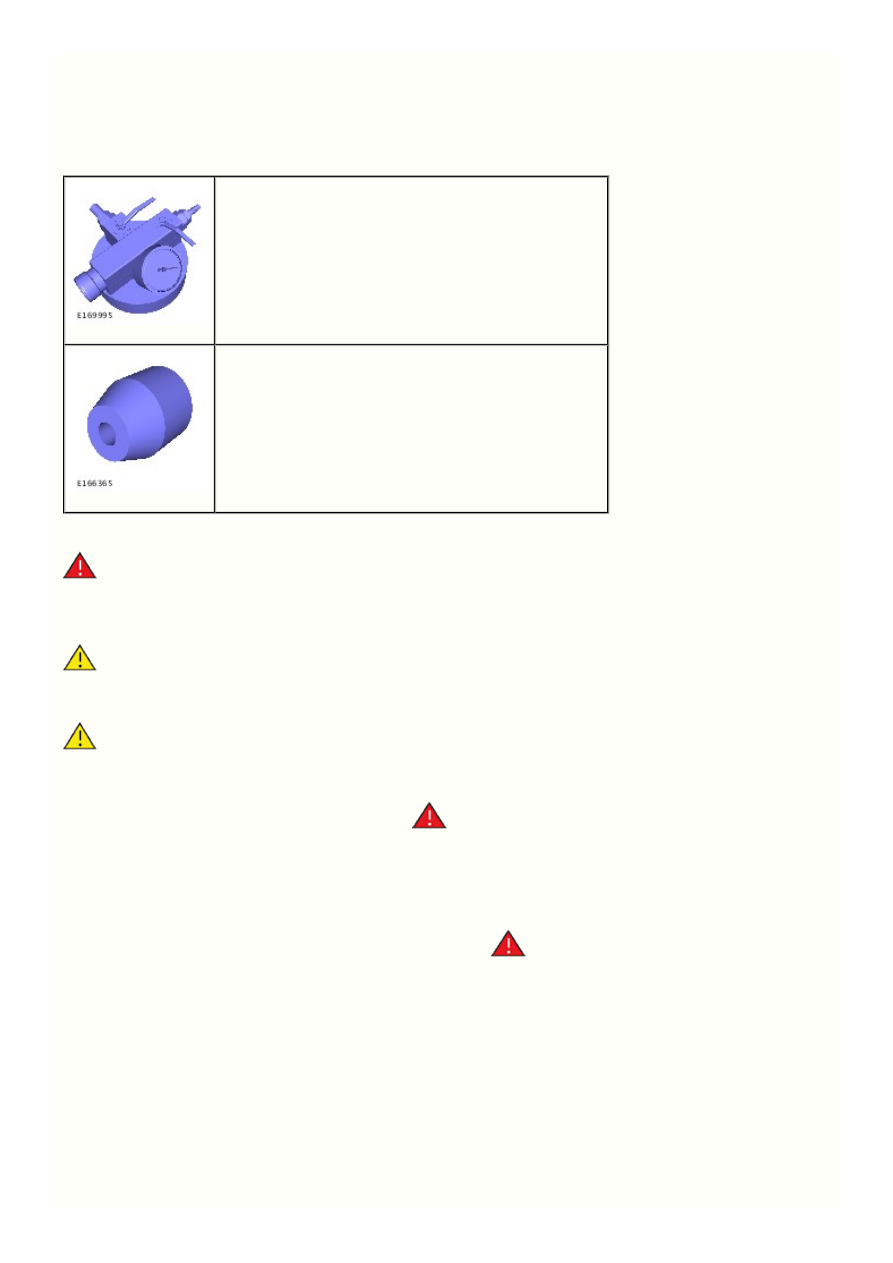

Специальный инструмент(ы)

HU-919
Вакуумный заправочный комплект системы охлаждения

JLR-303-1634
Переходник, вакуумный заправочный комплект системы охлаждения

Слив

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе,



поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, например ожога.

Предостережения:

Чтобы предотвратить образование коррозии и повреждение двигателя в результате замерзания охлаждающей жидкости,



следует заправлять систему охлаждения двигателя антифризом надлежащей марки в правильной концентрации. Невыполнение этого
указания может привести к повреждению двигателя.

Охлаждающая жидкость может повредить лакокрасочное покрытие. При проливе охлаждающей жидкости немедленно удалите



ее и промойте это место водой.

ПРЕДУПРЕЖДЕНИЕ: Запрещается работать вблизи автомобиля



или под ним, если он опирается только на домкрат. Обязательно
устанавливайте под автомобиль страховочные опорные стойки.

Поднимите автомобиль и установите опоры.

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать крышку



расширительного бачка системы охлаждения при горячей
системе, поскольку вырвавшийся из-под крышки пар или
охлаждающая жидкость могут стать причиной серьезной
травмы, например ожога.

6.

5.

4.

3. Обратитесь к процедуре: Engine Undershield (501-02 Front End Body
Panels, Снятие и установка).

Поставьте емкость для сбора пролитой жидкости.

Примечания:

Для наглядности некоторые компоненты показаны



снятыми.

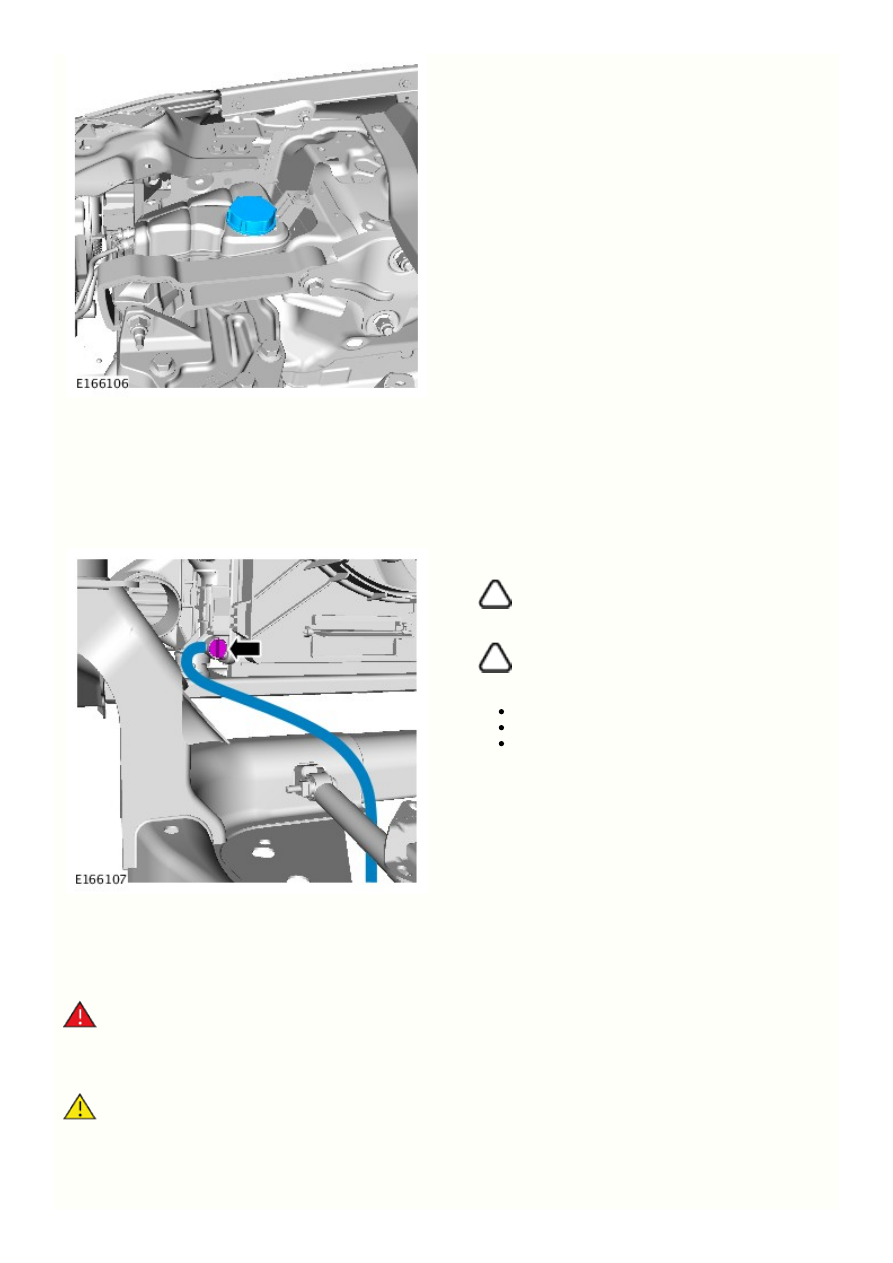

Соберите охлаждающую жидкость в чистую емкость и



используйте повторно.

Подсоедините шланг к сливному крану радиатора.
Откройте сливной кран радиатора.
Слейте охлаждающую жидкость из радиатора.

Закройте сливной кран радиатора и отсоедините шланг.

Filling

ПРЕДУПРЕЖДЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе,



поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, например ожога.

Предостережения:

Чтобы предотвратить образование коррозии и повреждение двигателя в результате замерзания охлаждающей жидкости,



следует заправлять систему охлаждения двигателя антифризом надлежащей марки в правильной концентрации. Невыполнение этого
указания может привести к повреждению двигателя.

3.

2.

1.

3.

2.

1.

Охлаждающая жидкость может повредить лакокрасочное покрытие. При проливе охлаждающей жидкости немедленно удалите



ее и промойте это место водой.

Обратитесь к процедуре: Engine Undershield (501-02 Front End Body

Panels, Снятие и установка).

Подготовьте достаточное количество охлаждающей жидкости

соответствующей концентрации.



Примечания:

Удостоверьтесь, что клапан подачи охлаждающей жидкости на



специальном инструменте находится в закрытом положении.

Для правильной работы специального инструмента



необходимо давление воздуха величиной 6-8 бар (87—116
фунтов/кв. дюйм).

Недостаточный диаметр или чрезмерная длина



воздухопровода может препятствовать притоку воздуха в вакуумный
прибор для заливки охлаждающей жидкости.



 ,

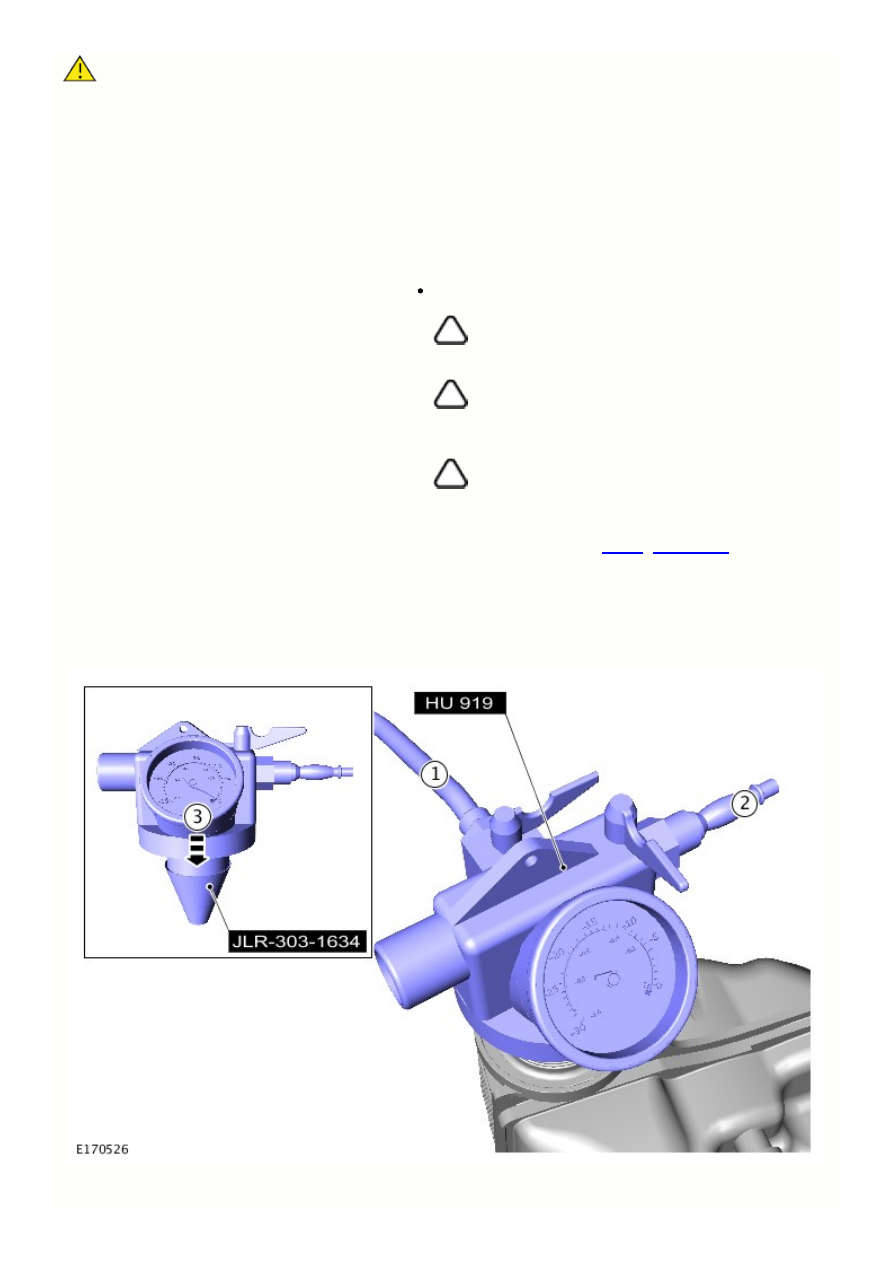

Специальный инструмент(ы):

HU-919 JLR-303-1634

Поместите шланг специального инструмента в емкость с чистой

охлаждающей жидкостью.

Соедините отрегулированный источник подачи сжатого воздуха со

специальным инструментом.

Сместите специальный инструмент к расширительному бачку.
