Наружные органы управления механической коробкой передач в блоке с ведущим
мостом/ коробкой передач - Рычаг переключения передач

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Обратитесь к процедуре: Floor Console (501-12, Снятие и установка).

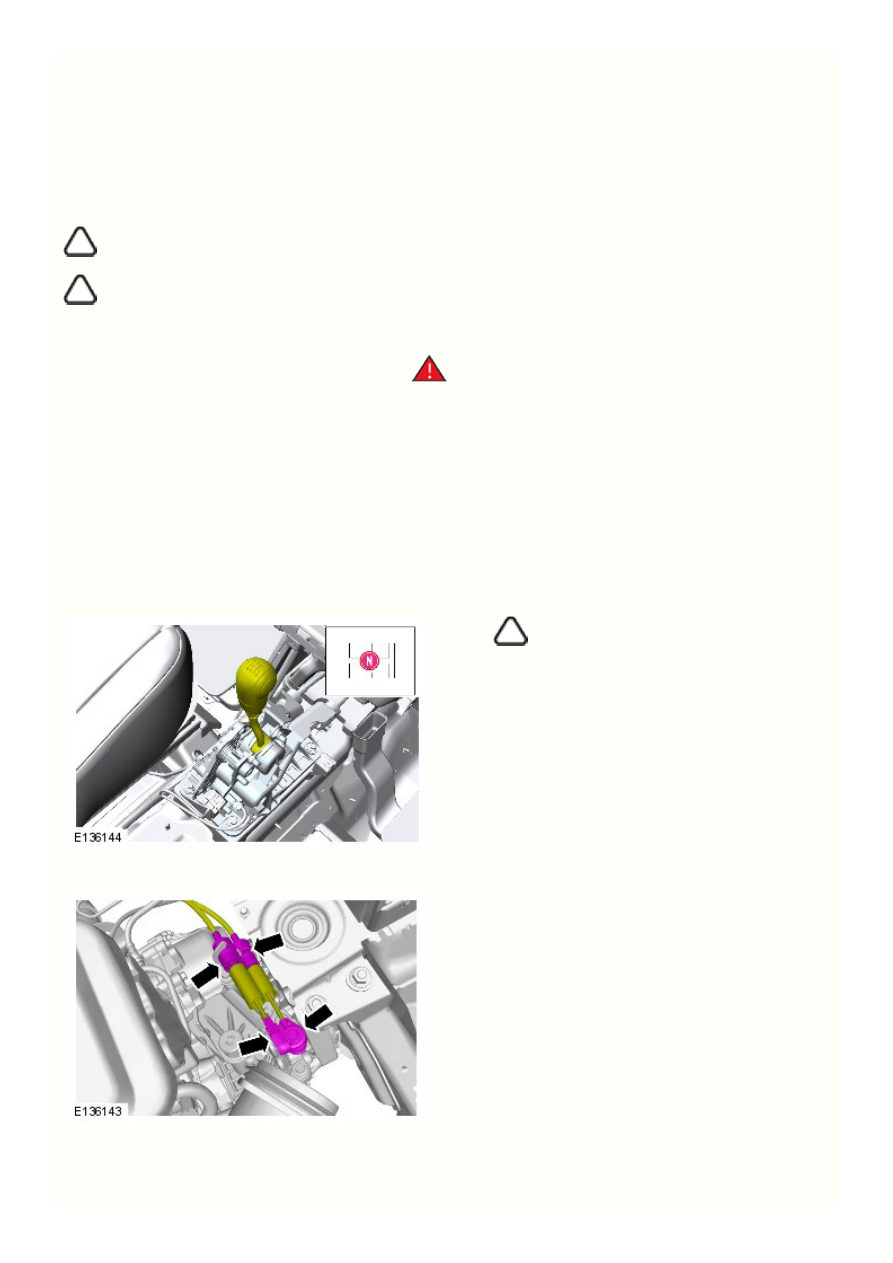

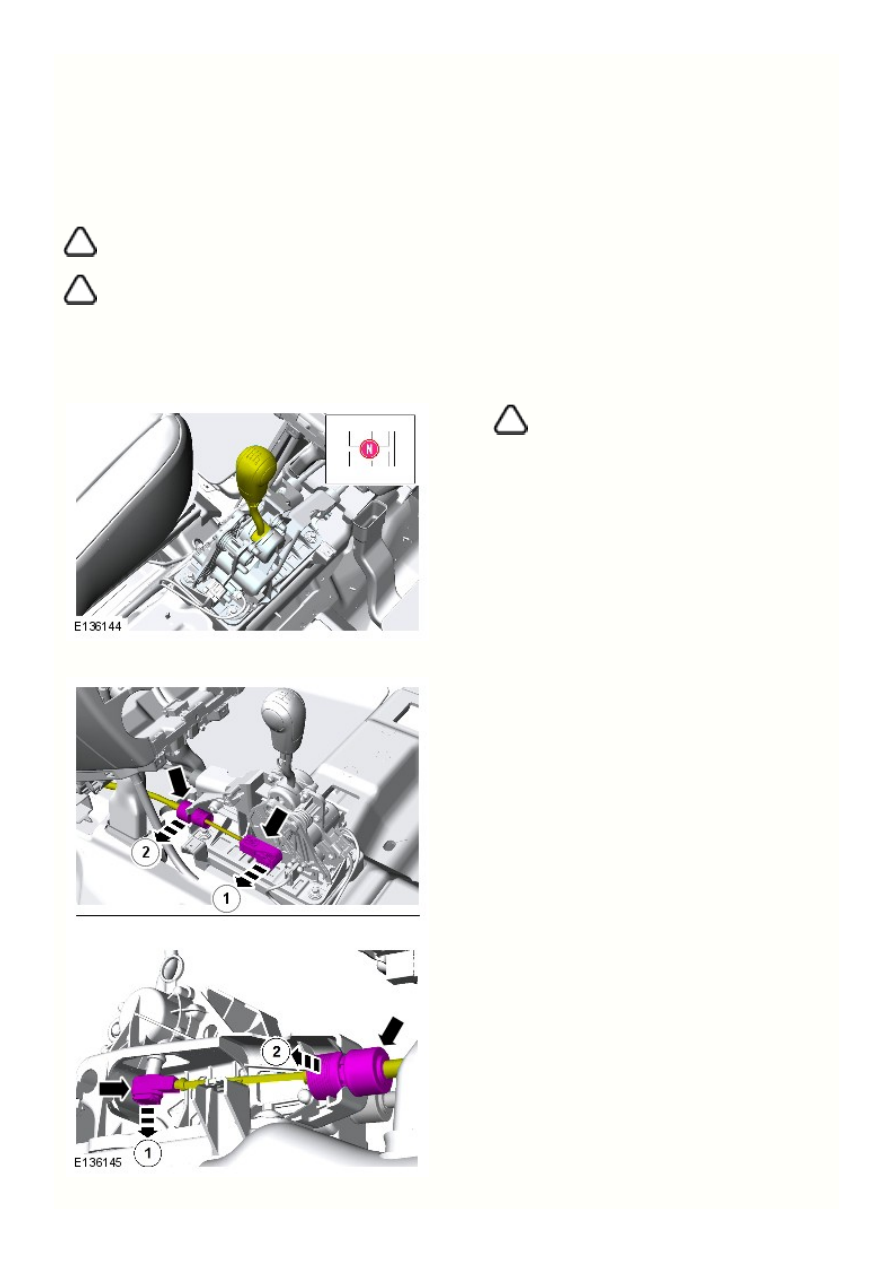

ПРИМЕЧАНИЕ: Прежде чем снимать тросы,



необходимо включить нейтральную передачу; это обеспечит
правильную укладку тросов при сборке.

Установите рукоятку рычага переключения передач.

2.

1.

5.

4.



Момент затяжки:

10 Nm

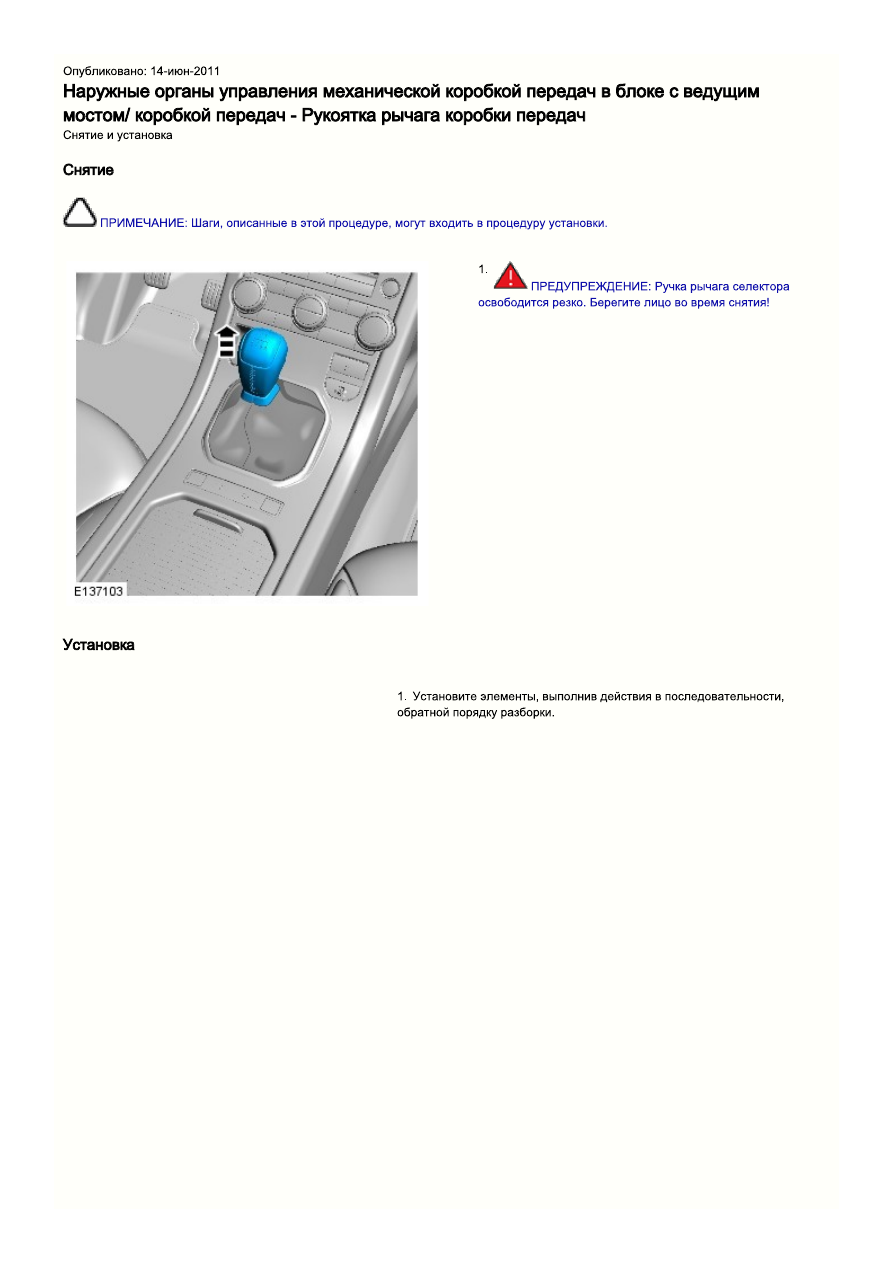

Снимите рукоятку рычага переключения передач.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.



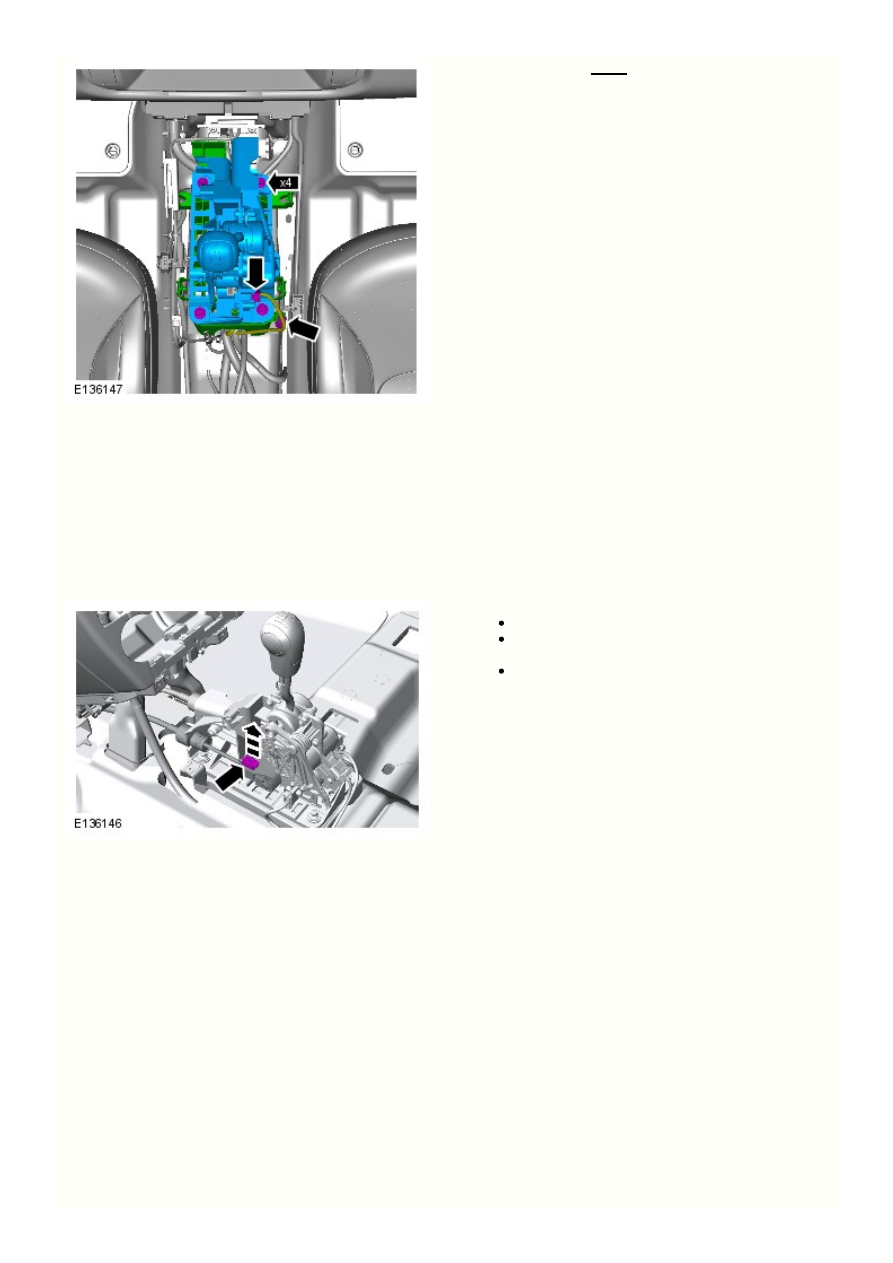

Отсоедините зажим левого троса.
Дайте рычагу переключения передач остановиться в
нейтральном положении.
Закрепите зажим троса-селектора, не меняя
положение селектора передач.

7.

6.

5.

4.

3.

2.

1.

Наружные органы управления механической коробкой передач в блоке с ведущим
мостом/ коробкой передач - Тросы переключения передач

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).

Обратитесь к процедуре: Floor Console (501-12, Снятие и установка).

ПРИМЕЧАНИЕ: Прежде чем снимать тросы,



необходимо включить нейтральную передачу; это обеспечит
правильную укладку тросов при сборке.

Установите рукоятку рычага переключения передач.
