Двигатель - Общая информация - Испытание на утечку с использованием оборудования
для проверки токсичности выхлопа

Общие процедуры

ПРЕДОСТЕРЕЖЕНИЕ: Чтобы оборудование для проверки герметичности с помощью дыма работало правильно, давление в



магистрали подачи сжатого воздуха должно составлять от 3,5 до 12 бар (50-175 фунтов/кв.дюйм). Превышение максимального
давления не допускается. Невыполнение этого указания может привести к повреждению оборудования для проверки герметичности с
помощью дыма.

Примечания:

Перед выполнением этой процедуры убедитесь, что аккумуляторная батарея автомобиля полностью заряжена и пригодна к



эксплуатации.

На автомобилях с двигателем 3.0L TDV6 необходимо подать дым в оба выпускных патрубка воздушного фильтра независимо от



того, будет ли проводиться проверка правого турбокомпрессора и относящихся к нему шлангов.

В некоторых случаях может понадобится снять поддоны, панели облицовки или крышку двигателя, чтобы получить доступ ко



всем местам возможных утечек.

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Более подробные сведения о работе оборудования для проверки герметичности с помощью дыма – см. в руководстве по



эксплуатации, составленном изготовителем оборудования и входящим в комплект поставки оборудования.

ПРЕДУПРЕЖДЕНИЕ: Если оборудование для



проверки герметичности с помощью дыма закреплено на
капоте, используйте дополнительную опору, чтобы не
допустить падения капота. Несоблюдение этого требования
может привести к травме.

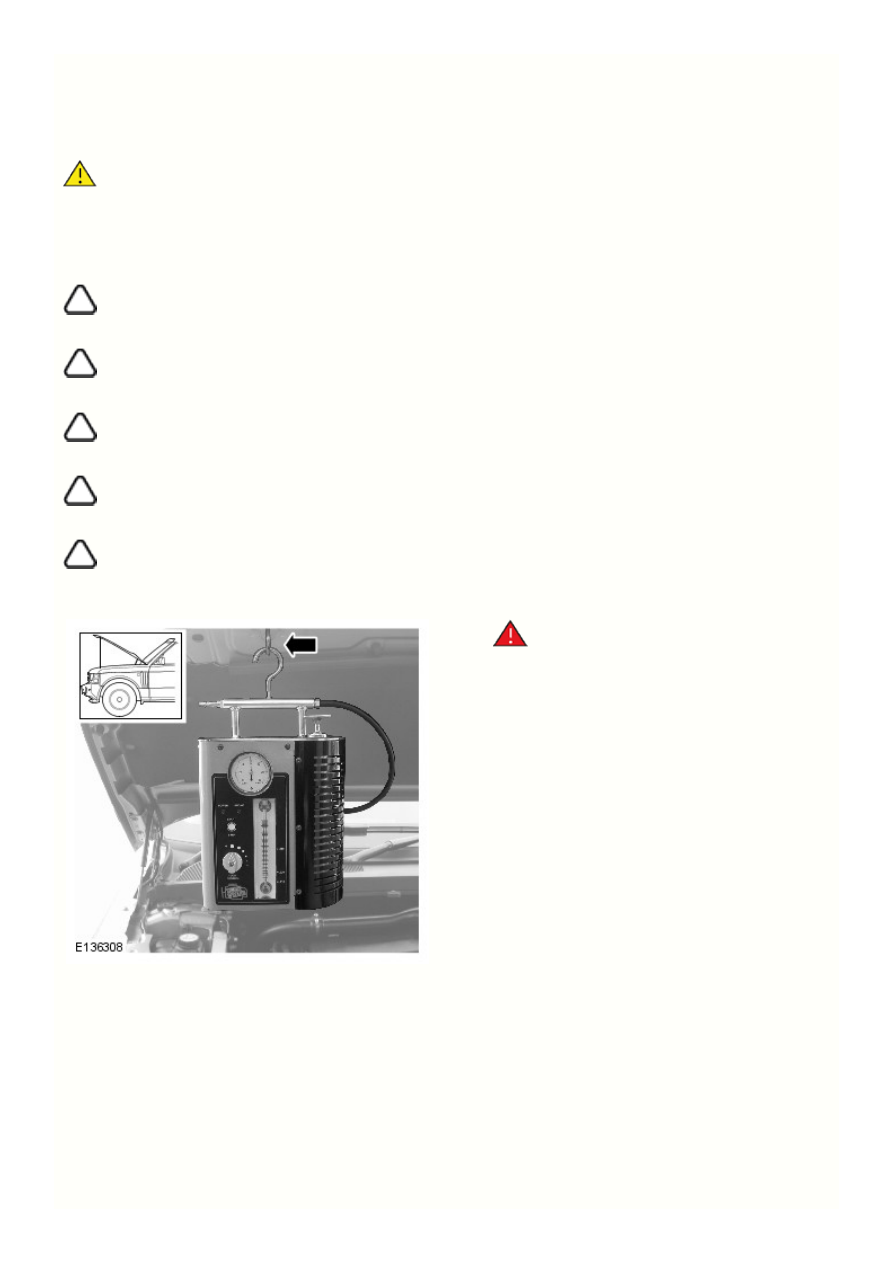

Установите оборудование для проверки герметичности с
помощью дыма в соответствующее место под капотом.

Подсоедините соответствующую магистраль подачи сжатого воздуха к

оборудованию для проверки герметичности с помощью дыма.

Подсоедините положительный провод питания оборудования для

проверки герметичности с помощью дыма к положительной клемме
аккумуляторной батареи.

2.

1.

7.

6.

5.

ПРЕДУПРЕЖДЕНИЕ: Не подсоединяйте отрицательный провод



оборудования для проверки герметичности с помощью дыма к
отрицательной клемме аккумуляторной батареи.

Подсоедините отрицательный провод оборудования для проверки
герметичности с помощью дыма к подходящей точке заземления на кузове
автомобиля.

ПРИМЕЧАНИЕ: Мигающий зеленый сигнализатор



указывает на низкое напряжение аккумуляторной батареи. В
этом случае установите батарею на зарядку и перед
использованием оборудования для проверки герметичности
с помощью дыма убедитесь, что батарея полностью
заряжена.

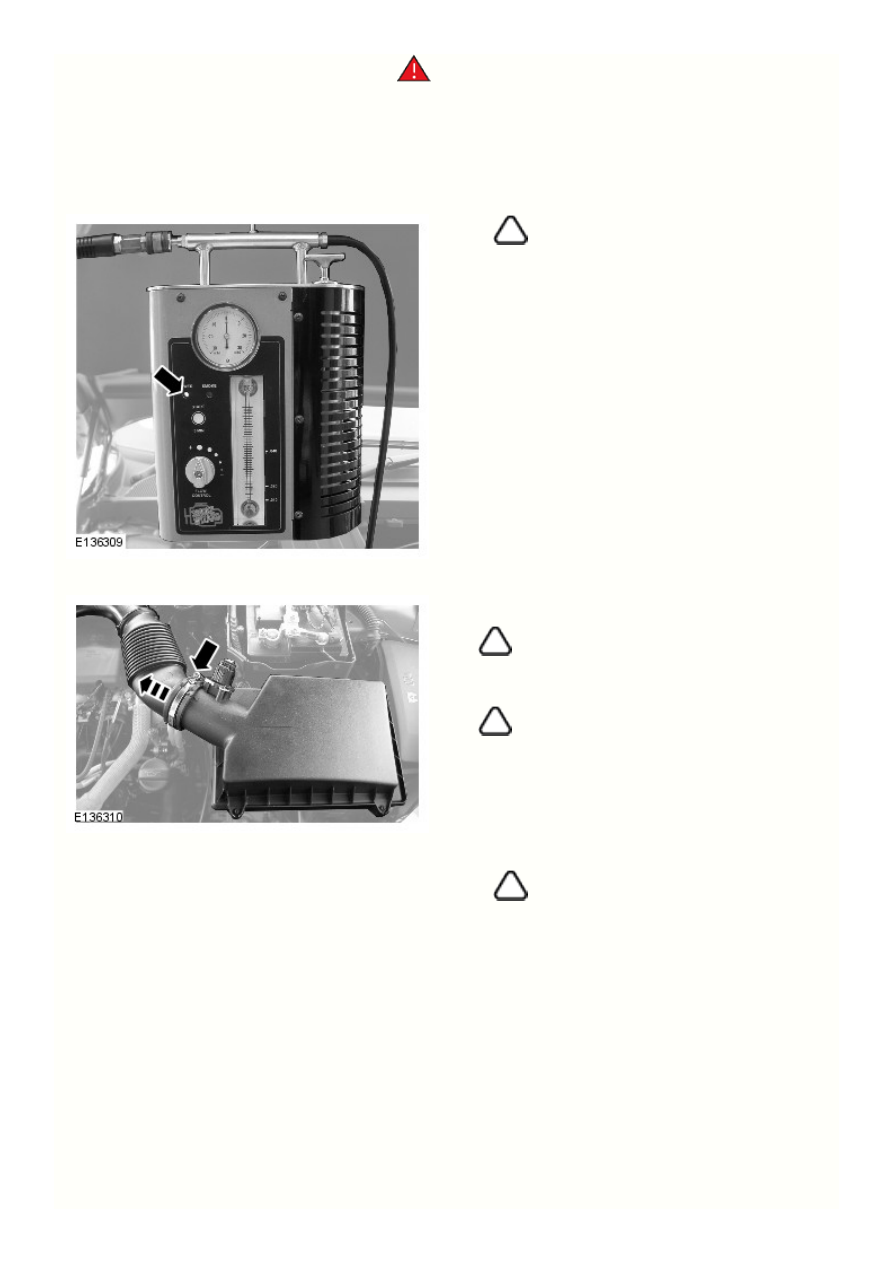

Пронаблюдайте за работой светодиодного индикатора
питания на оборудовании для проверки герметичности с
помощью дыма. Убедитесь, что индикатор постоянно
светится зеленым цветом.

Примечания:

В некоторых случаях может понадобиться снять



воздушный фильтр (фильтры), чтобы получить доступ к
выпускным патрубкам воздушного фильтра.

В некоторых случаях может понадобиться закрыть



заглушкой один из выпускных патрубков воздушного
фильтра. Чтобы закрыть отверстие, используйте заглушки,
входящие в комплект поставки.

Отсоедините выпускной патрубок (патрубки) воздушного
фильтра.

ПРИМЕЧАНИЕ: Убедитесь в том, что переходник



оборудования для проверки герметичности с помощью дыма
плотно присоединен к выпускному патрубку воздушного
фильтра. Это соединение должно быть герметичным.

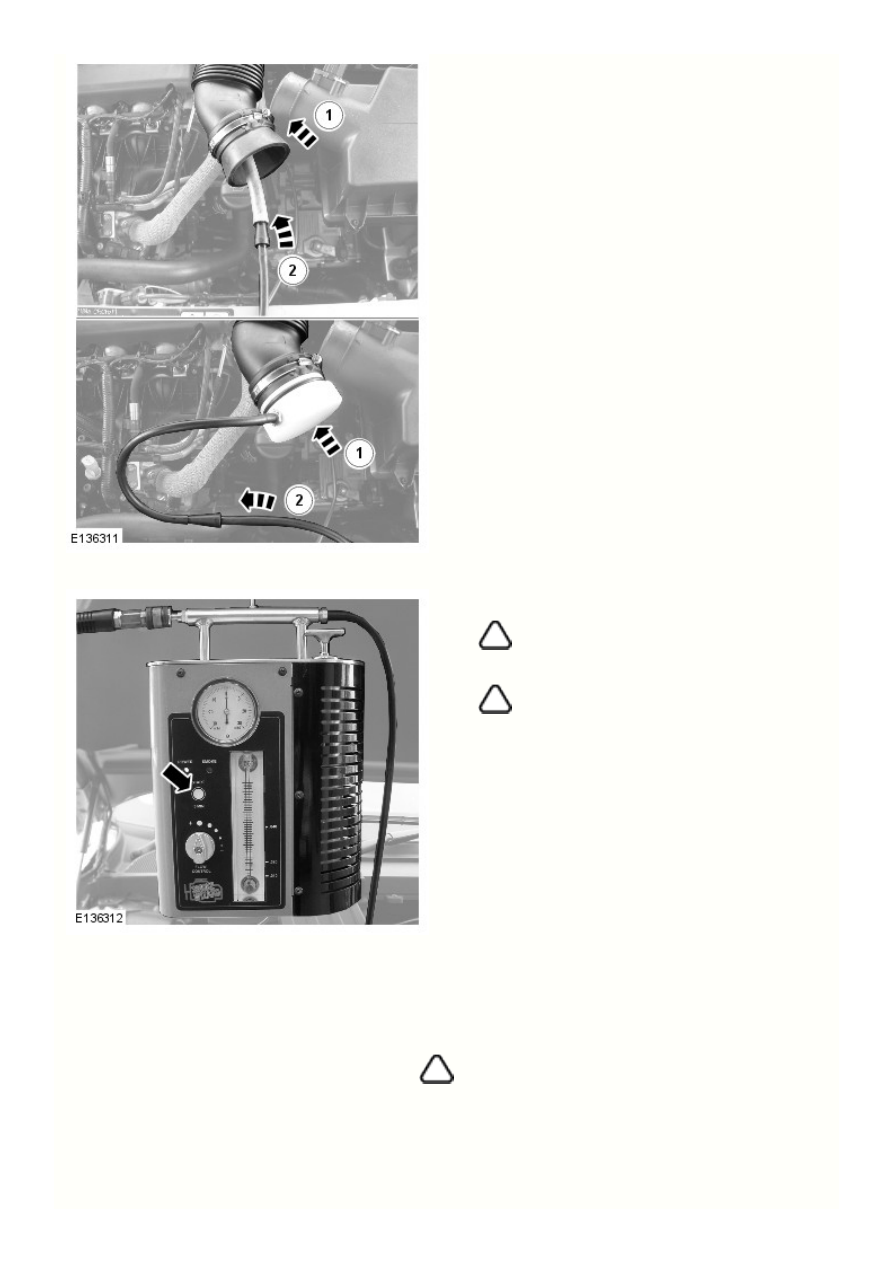

Подсоедините питающий шланг оборудования для проверки
герметичности с помощью дыма к выпускному патрубку
воздушного фильтра.

Установите соответствующий переходник на

выпускной патрубок воздушного фильтра.

Подсоедините питающий шланг оборудования для

проверки герметичности с помощью дыма к
соединительному шлангу переходника.

10.

9.

8.

Примечания:

Регулятор расхода должен находиться в полностью



открытом положении.

Дым генерируется в течение 5 минут. Оборудование



для проверки герметичности с помощью дыма автоматически
отключается по истечении этого времени.

Включите оборудование для проверки герметичности с
помощью дыма.

Снимите крышку маслоналивной горловины и подождите, пока из

отверстия для заливки масла не начнет выходить непрерывная струя дыма.
Установите крышку маслоналивной горловины.

ПРИМЕЧАНИЕ: Чем дольше дым будет выходить из места



утечки, тем больше место утечки окрасится флуоресцентным красителем.

С помощью фонаря, входящего в комплект поставки, рассмотрите
выходящий дым, освещая его белым светом. В качестве альтернативы
используйте ультрафиолетовую лампу, чтобы найти отложения
флуоресцентного красителя в месте утечки.
