Range Rover Evoque. Руководство - часть 376





8

7

6

5

4

3

2

1

Поз.

Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом - В
комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21 - Описание коробки передач   - Расположение компонентов

Описание и принцип действия

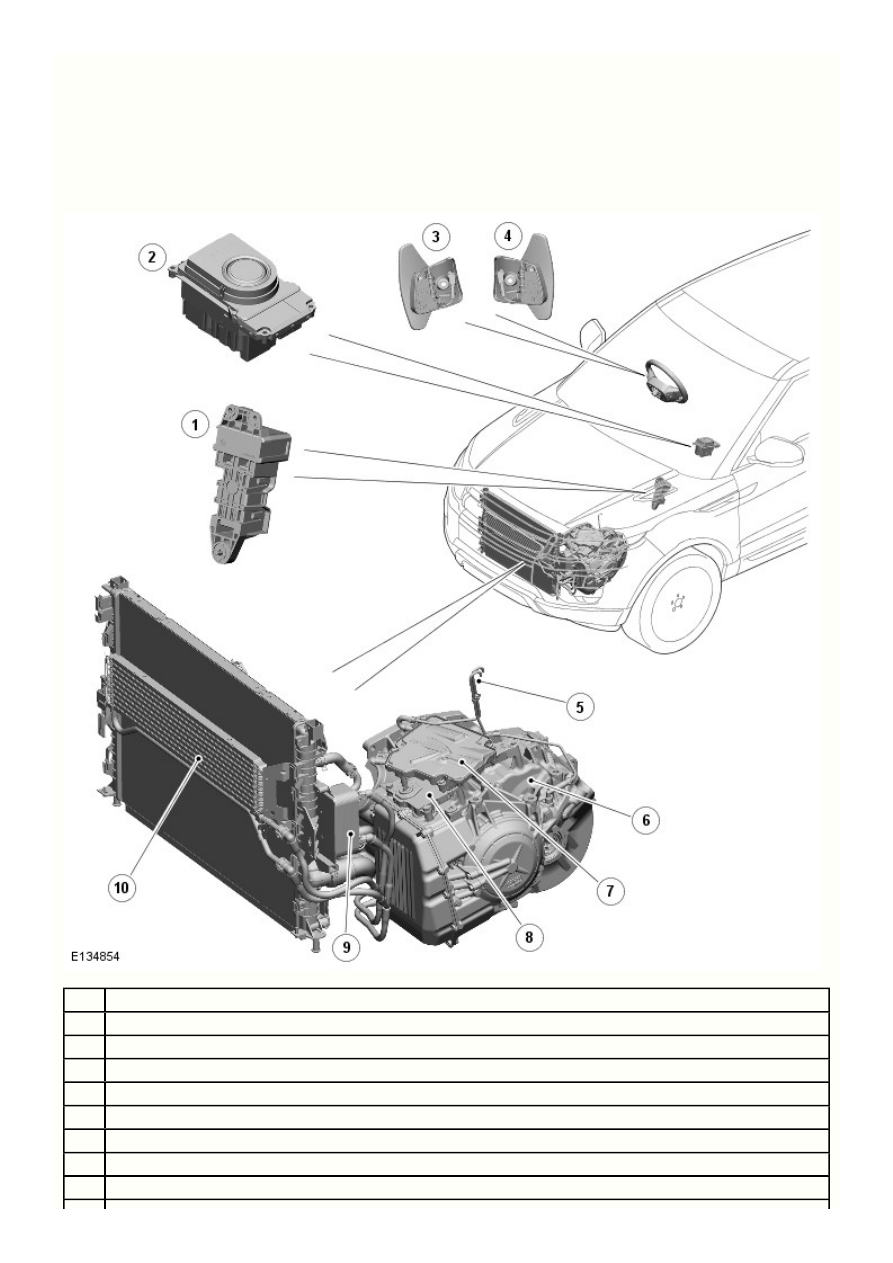

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Блок вспомогательной аккумуляторной батареи

Переключатель управления коробкой передач (TCS)

Лопаточный переключатель повышения передачи (+)

Лопаточный переключатель понижения передачи (-)

Сапуны коробки переключения передач и блока переключения передач (GSM)

Автоматическая коробка передач

Блок переключения передач (GSM)

Блок управления коробкой передач (TCM)

10

9

Охладитель рабочей жидкости коробки передач (для всех стран)

Охладитель рабочей жидкости коробки передач (для стран с жарким климатом)

Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом - В
комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21 - Описание коробки передач   - Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

Автоматическая коробка передач AW F21 6-скоростная, с электронным управлением, изготавливается компанией Aisin AW в Японии.
Коробка создана на основе последних достижений технологии автоматических коробок передач для поперечных полноприводных
блоков

 . Коробка передач имеет функции управления блокировкой проскальзывания, режим

AWD (привод на все колеса)

CommandShift™, а также автоматические и выбираемые водителем режимы оптимального вождения на дорогах и в условиях
бездорожья.

Управление коробкой передач выполняет

 , в котором установлено программное

TCM (модуль управления коробкой передач)

обеспечение для полуавтоматического режима CommandShift™ и блока переключения передач (GSM). Блок GSM является
поворотным приводом, преобразующим положения P, R, N, D и S поворотного переключателя

TCS (переключатель управления

 в поворотное движение вала переключателя передач, что обеспечивает работу системы в «режиме электронного

коробкой передач)

переключения передач» без какой-либо механической связи с коробкой передач для выполнения переключения передач.

Блок

 позволяет управлять КПП как обычной автоматической коробкой передач путем выбора P, R, N, D, S на переключателе

TCM

TCS

. Перемещение переключателя

 в положение S переводит коробку передач в электронный режим «Sport». Используя лопаточные

TCS

выключатели «+» или «-» на рулевом колесе, можно перевести коробку передач в электронный механический режим CommandShift™.
Обратитесь к процедуре: External Controls (307-05, Описание и принцип действия).

Система коробки передач использует модуль вспомогательной аккумуляторной батареи, обеспечивающий питание системы
безопасного режима, что позволяет включить стояночный тормоз (Park) при сбое питания в системе автомобиля.

Коробка передач AW F21 имеет следующие характеристики.

Не нуждается в техническом обслуживании
Заправлена рабочей жидкостью на весь срок эксплуатации.
Коэффициент проскальзывания гидротрансформатора плавно регулируется электронной системой от частичной блокировки на
передачах 2-6.
Программы переключения управляются блоком управления коробкой передач (

 )

TCM

Блок

 является адаптивным, что обеспечивает эффективное переключение передач в течение всего срока службы коробки

TCM

передач.
Диагностика осуществляется с блока управления коробкой передач

 и блока переключения передач (GSM) через

TCM

высокоскоростную шину

 .

CAN (протокол передачи данных)

6

5

4

3

2

1

Поз.

Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом - В
комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21 - Описание коробки передач   - Работа системы и описание ее составных частей

Описание и принцип действия

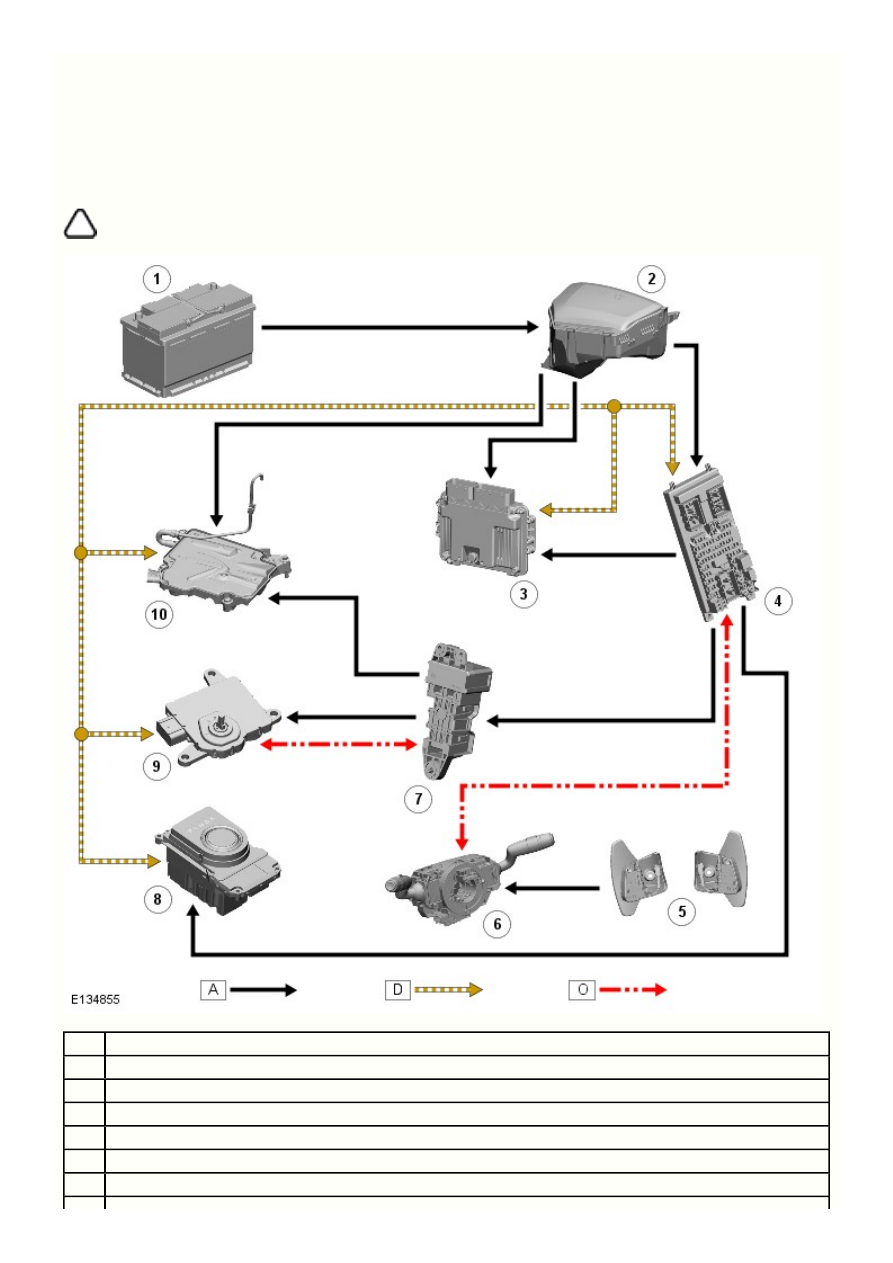

Контрольная диаграмма

ПРИМЕЧАНИЕ:   = проводное соединение;   = высокоскоростная шина CAN;   = коммутируемая локальная сеть (LIN).



A

D

O

Наименование

Аккумуляторная батарея

Распределительная коробка аккумуляторной батареи (BJB)

Блок управления двигателем (ECM)

Центральная распределительная коробка (CJB)

Лопаточные переключатели передач

Контактная спираль
