Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L -

Спецификации моментов затяжки

Описание

Нм

фунтофут

Маслоотделитель сапуна картера

9

7

Маслоотделитель сапуна картера, кронштейн жгута электропроводки.

8

6

Болты охладителя системы рециркуляции отработавших газов (EGR)

8

7

Болт крепления перепускной трубки охладителя EGR

8

7

Болты впускного патрубка клапана EGR

10

7

Выпускной патрубок клапана EGR

10

7

Опорный кронштейн выпускного патрубка клапана EGR

8

6

Гайки клапана EGR

8

6

Винты клапана EGR

8

6

Хомут крепления охладителя EGR к выхлопной трубе - 2014 МГ

8



Датчик температуры отработавших газов

30

22

Кронштейн жгута электропроводки датчика температуры отработавших газов

8

6

Переходник впускного коллектора

6

4

Кронштейн жгута электропроводки переходника впускного коллектора

8

6

Датчик положения распределительного вала

6

4

Маслоотделитель сапуна крышки клапана

9

7

7

6

5

4

3

2

1

Поз.

Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L - Понижение
токсичности выхлопа   - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

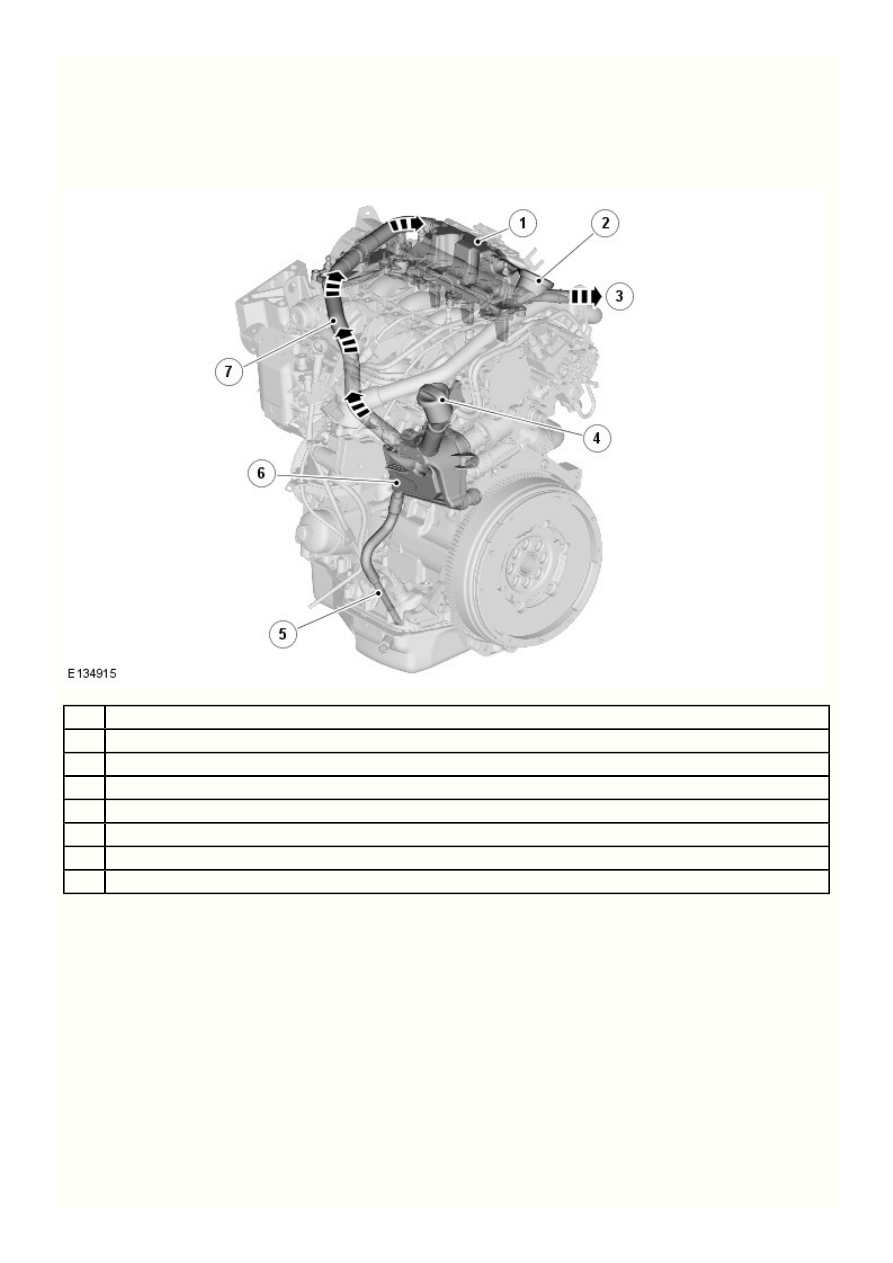

Наименование

Крышка распределительного вала

Клапан принудительной вентиляции картера двигателя (PCV)

Патрубок выпуска картерных газов во впускной воздухопровод

Крышка маслозаливной горловины

Возвратный маслопровод

Маслоотделитель системы вентиляции картера

Патрубок вентиляции картерных газов: показано направление потока

8

7

6

5

4

3

2

1

Поз.

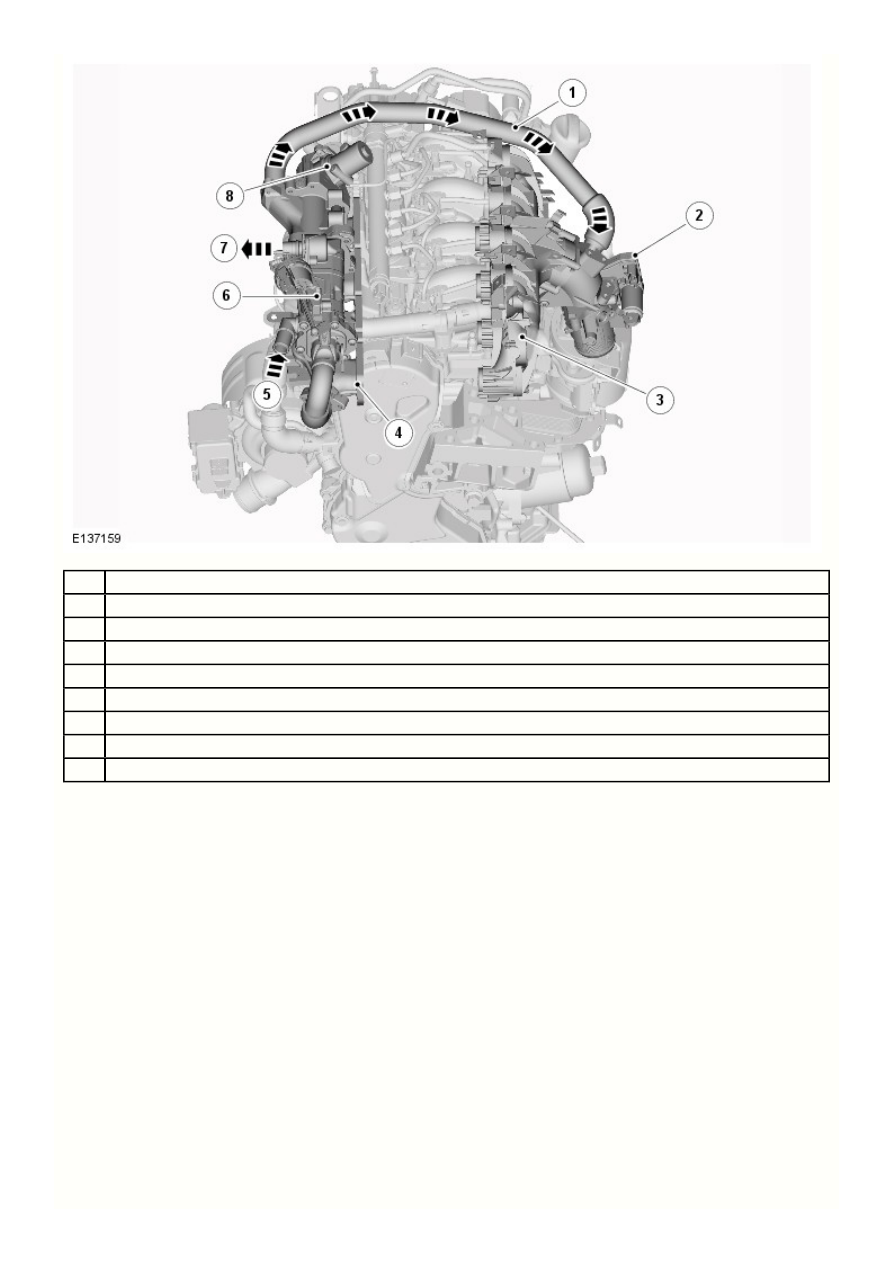

Наименование

Трубопровод отработавших газов: показано направление потока

Корпус дроссельной заслонки

Впускной коллектор

Выпускной коллектор

Вход охлаждающей жидкости

Теплообменник системы рециркуляции отработавших газов (EGR)

Выход охлаждающей жидкости

Клапан и привод системы рециркуляции отработавших газов (EGR)
