Range Rover Evoque. Руководство - часть 251





4.

3.

2.

1.

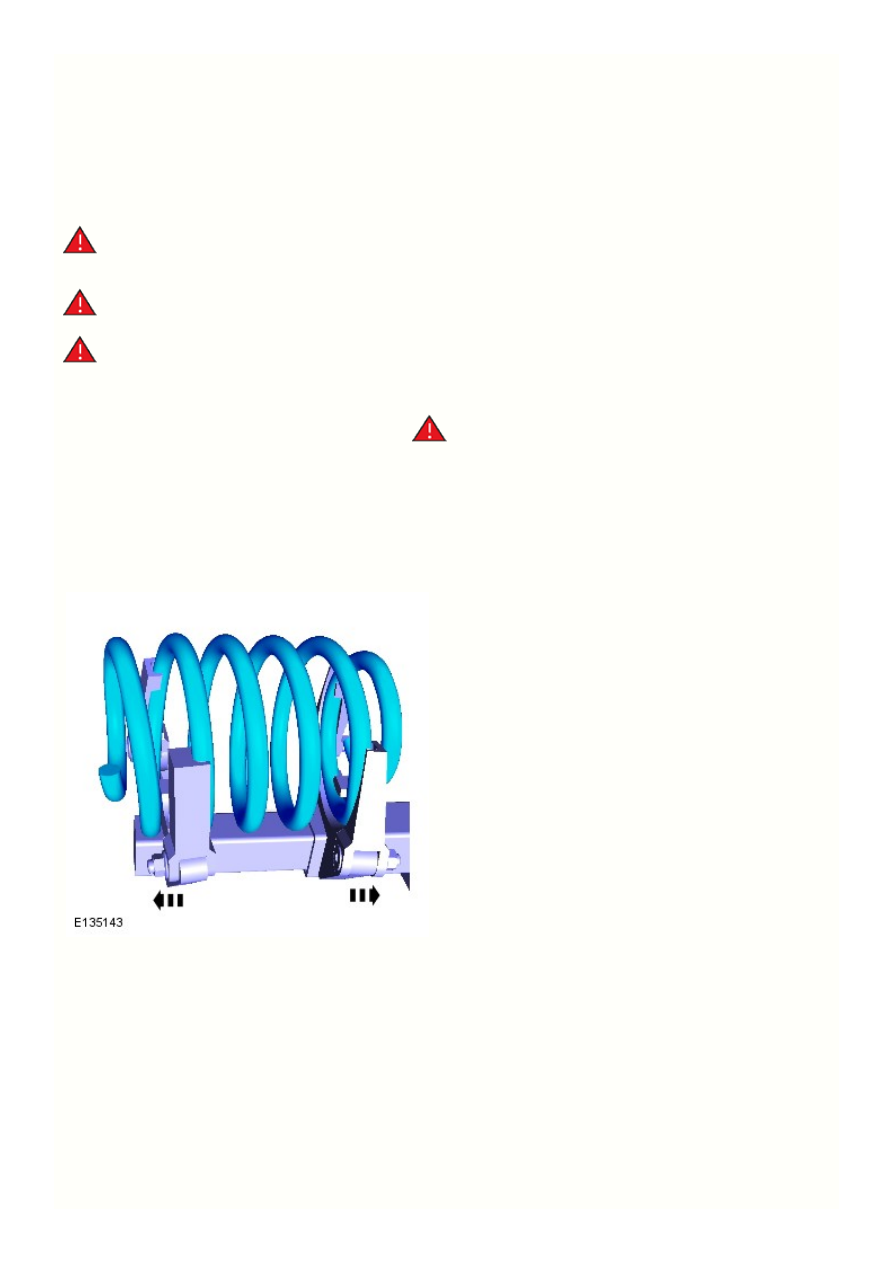

Передняя подвеска - Пружина В комплектацию автомобиля входит: динамическая
подвеска

Снятие и установка

Снятие

Предупреждения:

Убедитесь, что безопасная рабочая нагрузка (SWL) съемника пружин равна или превышает номинал, указанный в разделе



«Спецификации».

Всегда соблюдайте инструкции изготовителя съемника пружин.



Пружина находится в очень напряженном состоянии; обязательно соблюдайте осторожность! Несоблюдение данных инструкций



может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Front Shock Absorber - Vehicles With: Dynamic

Suspension (204-01, Снятие и установка).

Осмотрите компонент и установите новый в случае

повреждения.

4.

3.

2.

1.

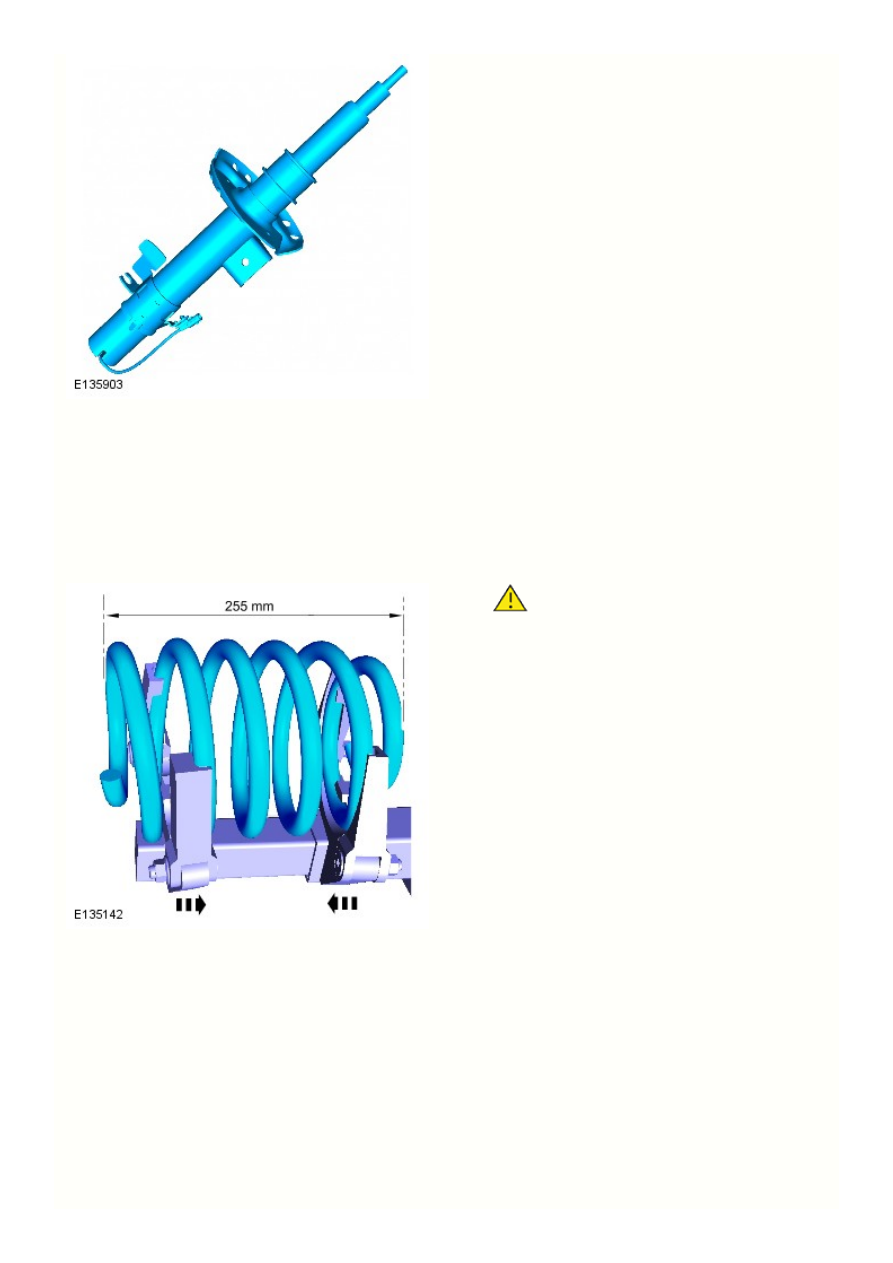

Установка

Убедитесь в том, что на автомобиле установлены соответствующие

компоненты подвески.

Обратитесь к процедуре: Specifications (204-00, Спецификации).

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что пружина



установлена на амортизатор в сборе цветными метками (на
пружине) вверх.

Обратитесь к процедуре: Front Shock Absorber - Vehicles With: Dynamic

Suspension (204-01, Снятие и установка).

Проверьте дорожный просвет системы подвески.

Задняя подвеска -

Пружинная подвеска

Элемент

Характеристики

Задний

Обычная винтовая пружина с двухтрубным амортизатором и усиленным стабилизатором поперечной устойчивости

Идентификация пружин и изолятора

Цвета пружин

Изолятор

Красный/фиолетовый

LR 003092 (9 мм) *

Желтый/фиолетовый

LR 003092 (9 мм) *

Синий/фиолетовый

LR 003092 (9 мм) *

Зеленый/фиолетовый

LR 003092 (9 мм) *

Розовый/фиолетовый

LR 003092 (9 мм) *

Коричневый/фиолетовый

LR 003092 (9 мм) *

Оранжевый/фиолетовый

LR 003092 (9 мм) *

Фиолетовый/фиолетовый

LR 003092 (9 мм) *

Красный//фиолетовый/белый

LR 005304 (15 мм) +

Желтый/фиолетовый/белый

LR 005304 (15 мм) +

Синий/фиолетовый/белый

LR 005304 (15 мм) +

Зеленый/фиолетовый/белый

LR 005304 (15 мм) +

Розовый/фиолетовый/белый

LR 005304 (15 мм) +

Коричневый/фиолетовый/белый

LR 005304 (15 мм) +

Оранжевый/фиолетовый/белый

LR 005304 (15 мм) +

Фиолетовый/фиолетовый/белый

LR 005304 (15 мм) +

Примечания:

* Указывает на пружину с длинными витками и тонкий изолятор.



+ Указывает на пружину с короткими витками и толстый изолятор.



Для поддержания необходимого дорожного просвета автомобиля убедитесь, что установлены правильные пружина и изолятор.

Пружину и изолятор следует устанавливать в паре.

После установки новой пружины и изолятора обязательно выполняйте проверку высоты дорожного просвета автомобиля и
регулировку.

Спецификации моментов затяжки

Наименование

Нм

фунтофутов

Контргайка амортизатора

67

49

Гайки и болты поперечных тяг переднего нижнего рычага

175

129

Задний датчик высоты подвески

6

4

Гайки и болты заднего нижнего рычага

175

129

Верхние гайки крепления пружины и амортизатора в сборе

32

24

Зажимные болты втулки стабилизатора поперечной устойчивости

60

44

Гайки стойки стабилизатора *

60

44

Гайки и болты продольного рычага

270

199

Болты крепления кронштейна продольного рычага к кузову

110

81

Зажимной болт и гайка крепления поворотного кулака к амортизатору

110

81

Болт крепления амортизатора к тарелке пружины

11

8

* Необходимо установить новые болты/гайки

10

9

8

7

6

5

4

3

2

1

Поз.

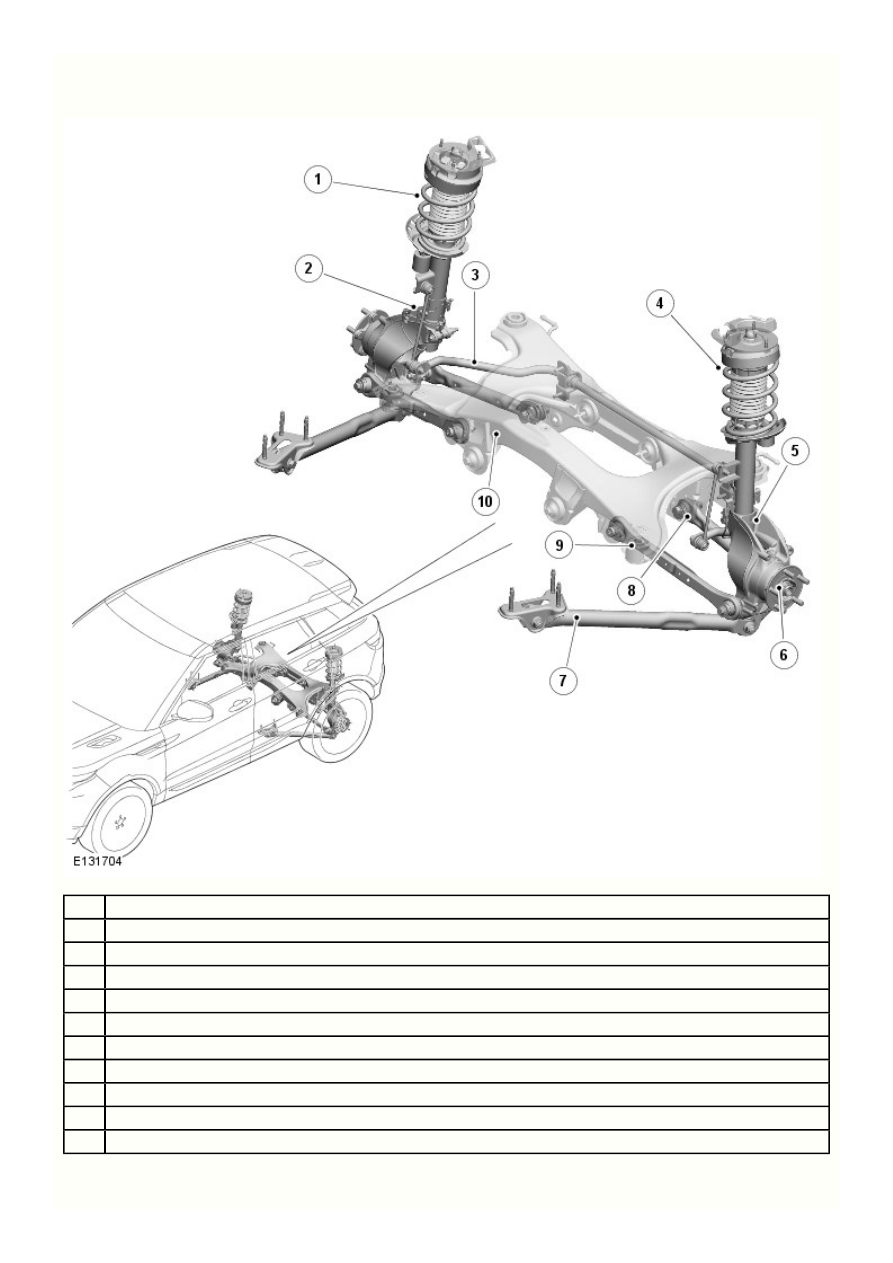

Задняя подвеска - Задняя подвеска AWD  - Расположение компонентов

Описание и принцип действия

Наименование

 пружина и амортизатор в сборе

RH (правый)

Стойка стабилизатора

Стабилизатор поперечной устойчивости

 пружина и амортизатор в сборе

LH (левый)

Цапфа колеса

Ступица

Продольная тяга

Задняя поперечная тяга

Передняя поперечная тяга

Подрамник
