Range Rover Evoque. Руководство - часть 250

Рыскание

Неправильный задний угол тяги
Элементы передней или задней
подвески

Проверьте углы установки задних колес
Проверьте переднюю или заднюю подвеску на
наличие признаков износа или повреждения

Боковое смещение/увод/виляние

Давление в шинах
Неравномерный износ
протектора
Повреждение элементов
рулевого управления
Геометрия колес
Прихватывание тормозов
Неравномерная загрузка или
перегрузка автомобиля

Проверьте и отрегулируйте давление в шинах
(см. визуальный осмотр)
Проверьте на наличие неравномерного износа
протектора, исследуйте причину и при
необходимости откорректируйте
Проверьте рулевое управление на наличие
износа/повреждения
Проверьте и при необходимости отрегулируйте
углы установки колес.
Проверьте на наличие заедания тормозов и
выполните необходимый ремонт
Уведомите водителя о влиянии нагрузки

Выход передней подвески на
ограничители динамического
прогиба или низкий дорожный
просвет

Повреждение элементов
подвески

Проверьте элементы подвески на наличие
повреждений
Проверьте динамическую подвеску

Неравномерный износ протектора

Неправильное давление в шинах
(быстрый износ центральной
части или внутреннего и
внешнего краев)
Неправильное схождение
передних или задних колес
(быстрый износ внутреннего или
внешнего краев)
Неправильный развал (быстрый
износ внутреннего или внешнего
краев)
Нарушение балансировки шин
(шины чашеобразные или
вогнутые)

Проверьте и отрегулируйте давление в шинах
(см. визуальный осмотр)
Проверьте и при необходимости отрегулируйте
углы установки колес.
При необходимости выполните балансировку
колес и шин

Жесткая подвеска

Повреждение элементов
подвески

Проверьте элементы подвески на наличие
повреждений
Проверьте динамическую подвеску

Шимми или колебание колес в
вертикальной и боковой плоскостях

Колеса/шины
Ослабление крепления гайки
(гаек) колеса
Ослабление затяжки элементов
крепления передней подвески
Неисправность подшипника
(подшипников) переднего колеса
Износ или повреждение втулки
элемента подвески
Слабо закреплен, изношен или
поврежден шаровый шарнир (ы)
Слабо закреплены, изношены
или повреждены элементы
рулевого управления
Регулировка установки передних
колес

Проверьте состояние и балансировку колес и
шин
Проверьте и затяните гайки колеса и элементы
крепления подвески предписанным усилием
Проверьте подшипники переднего колеса, втулки
подвески, шаровые шарниры и элементы
рулевого управления на наличие износа и
повреждений
Проверьте и при необходимости отрегулируйте
углы установки колес.

Плохой возврат рулевого
управления (самоцентрирование)

Рулевая колонка
Шаровые соединения
Элементы рулевого управления

Проверьте карданные шарниры рулевой колонки
и т.д.
Проверьте шаровые шарниры и другие
элементы рулевого управления

Ослабление крепления
переднего или заднего
стабилизатора поперечной
устойчивости

Проверьте крепление и состояние
стабилизатора поперечной устойчивости. При
необходимости отремонтируйте

2

1

1

Боковое раскачивание или крен

Износ изоляторов между
стабилизатором поперечной
устойчивости и нижними
рычагами подвески

Проверьте работу системы активной
стабилизации (при наличии)

Автомобиль наклоняется в сторону

Элементы передней или задней
подвески

Проверьте переднюю и заднюю подвеску

Следы жидкости на амортизаторе

Жидкость из внешнего источника
на амортизаторе
Жидкость вытекает из
амортизатора

Амортизатор исправен, замена не требуется
Перейдите к PINPOINT-ТЕСТУ

A.

Тесты локализации неисправности

PINPOINT-ТЕСТ A : ДИАГНОСТИКА УТЕЧКИ ЖИДКОСТИ ИЗ АМОРТИЗАТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ОЦЕНИТЕ УТЕЧКУ

Примечания:

Остатки масла, используемого в процессе сборки амортизатора, могут быть причиной появления масляных пятен на трубе



амортизатора. Это не влияет на работу амортизатора.

Небольшое просачивание считается нормой.



Оцените величину утечки жидкости

Достаточно ли серьезна утечка, чтобы это указывало на неисправность уплотнения амортизатора?
Да

Перейдите к PINPOINT-ТЕСТУ

B.

Нет

Амортизатор исправен, замена не требуется

PINPOINT-ТЕСТ B : ПРОВЕРЬТЕ НАЛИЧИЕ УТЕЧКИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ДОРОЖНОЕ ИСПЫТАНИЕ

Удалите все следы масла с амортизатора

Проведите на автомобиле по искусственной неровности или похожему препятствию десять раз

Видно ли наличие жидкости на наружной поверхности амортизатора?
Да

Установите новый амортизатор

Нет

Амортизатор исправен, замена не требуется

Указатель кодов DTC

Полный перечень диагностических кодов неисправностей, регистрация которых возможна в автомобиле, см. в разделе 100-00. За
дополнительной информацией обратитесь к: (100-00 General Information)

Diagnostic Trouble Code (DTC) Index - DTC: Suspension Control Module (SUM) (Описание и принцип действия),
Diagnostic Trouble Code (DTC) Index - DTC: Terrain Response Switchpack (TR) (Описание и принцип действия).

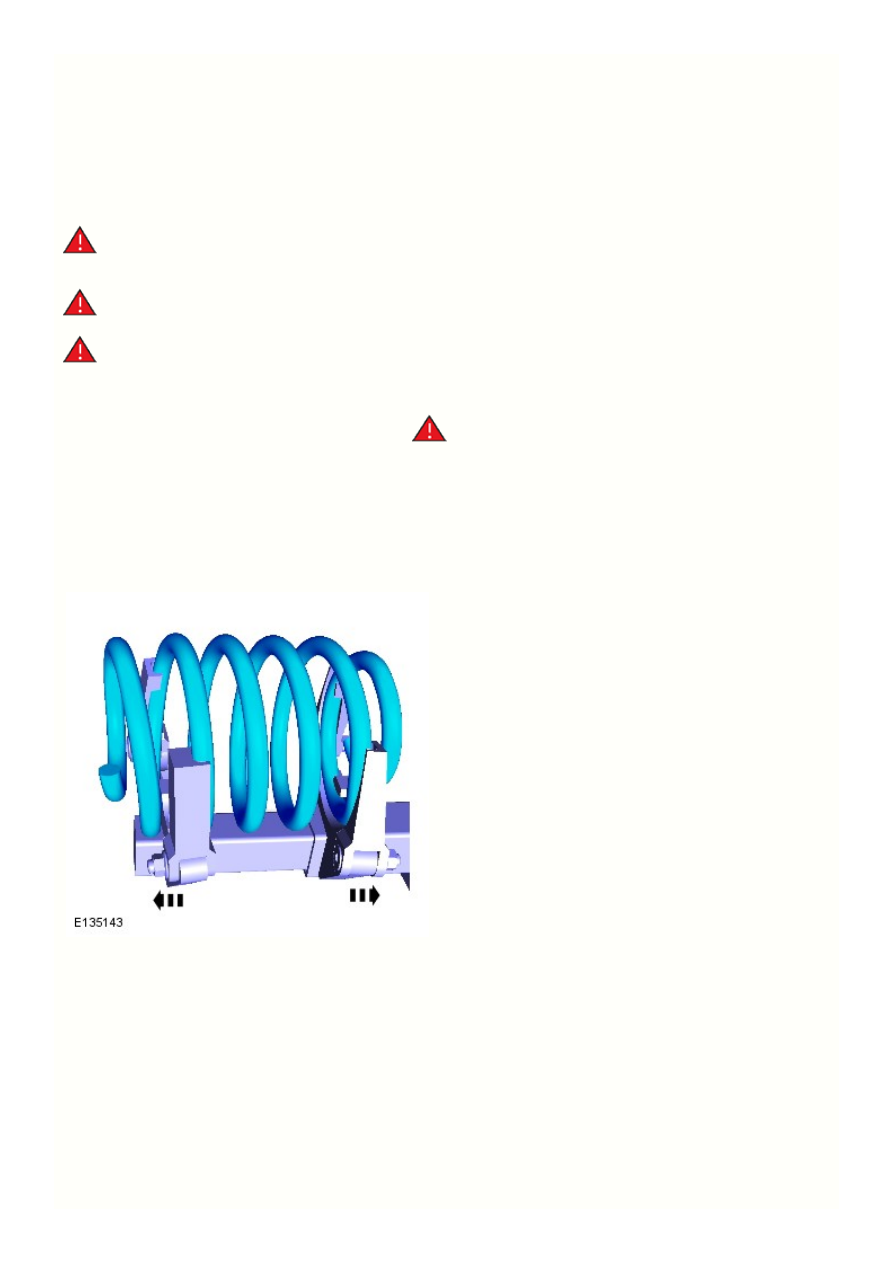

4.

3.

2.

1.

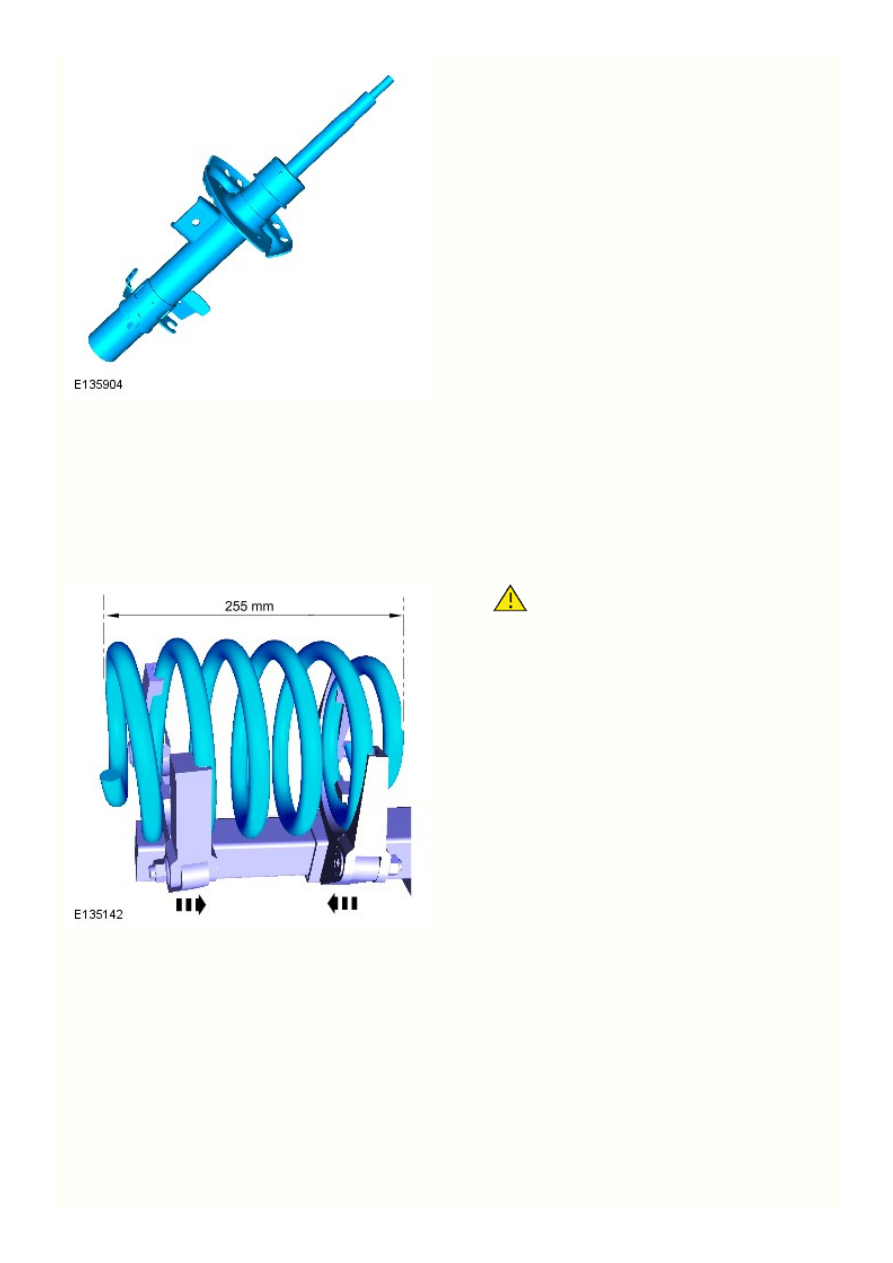

Передняя подвеска - Пружина В комплектацию автомобиля не входит: динамическая
подвеска

Снятие и установка

Снятие

Предупреждения:

Убедитесь, что безопасная рабочая нагрузка (SWL) съемника пружин равна или превышает номинал, указанный в разделе



«Спецификации».

Всегда соблюдайте инструкции изготовителя съемника пружин.



Пружина находится в очень напряженном состоянии; обязательно соблюдайте осторожность! Несоблюдение данных инструкций



может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Front Shock Absorber - Vehicles Without:

Dynamic Suspension (204-01, Снятие и установка).

Осмотрите компонент и установите новый в случае

повреждения.

4.

3.

2.

1.

Установка

Убедитесь в том, что на автомобиле установлены соответствующие

компоненты подвески.

Обратитесь к процедуре: Specifications (204-00, Спецификации).

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что пружина



установлена на амортизатор в сборе цветными метками (на
пружине) вверх.

Обратитесь к процедуре: Front Shock Absorber - Vehicles Without:

Dynamic Suspension (204-01, Снятие и установка).

Проверьте дорожный просвет системы подвески.
