Range Rover Evoque. Руководство - часть 182





5.

4.

3.

2.

1.

Передняя подвеска - Передний стабилизатор поперечной
устойчивости переднеприводной

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Примечания:

В качестве смазки для втулки при необходимости используйте только чистую воду.



Описание процедуры снятия может содержать описание действий по установке.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Снимите передние колеса.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires, Снятие и
установка).

Обратитесь к процедуре: Catalytic Converter - Vehicles Without: Diesel

Particulate Filter (DPF) (309-00B, Снятие и установка).
Обратитесь к процедуре: Catalytic Converter - Vehicles With: Diesel Particulate
Filter (DPF) (309-00B, Снятие и установка).
Обратитесь к процедуре: Diesel Particulate Filter (DPF) - Vehicles With: Diesel
Exhaust Fluid (309-00C, Снятие и установка).
Обратитесь к процедуре: Diesel Particulate Filter (DPF) - Vehicles Without:
Diesel Exhaust Fluid (309-00C, Снятие и установка).

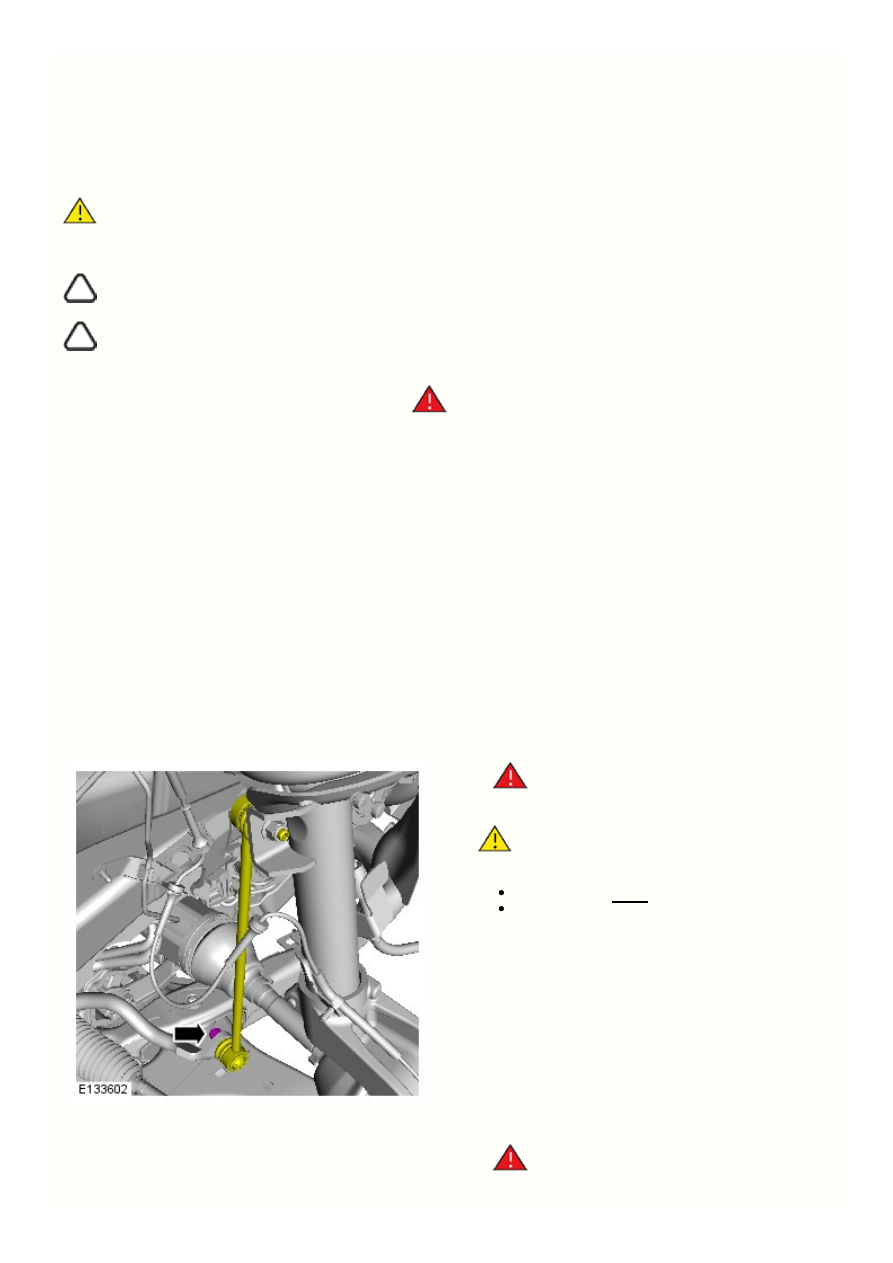

ПРЕДУПРЕЖДЕНИЕ: Используйте только новую



гайку.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что шаровой



элемент шарового шарнира не вращается.



Момент затяжки:

60 Nm

Повторите описанный выше шаг с другой стороны
автомобиля.

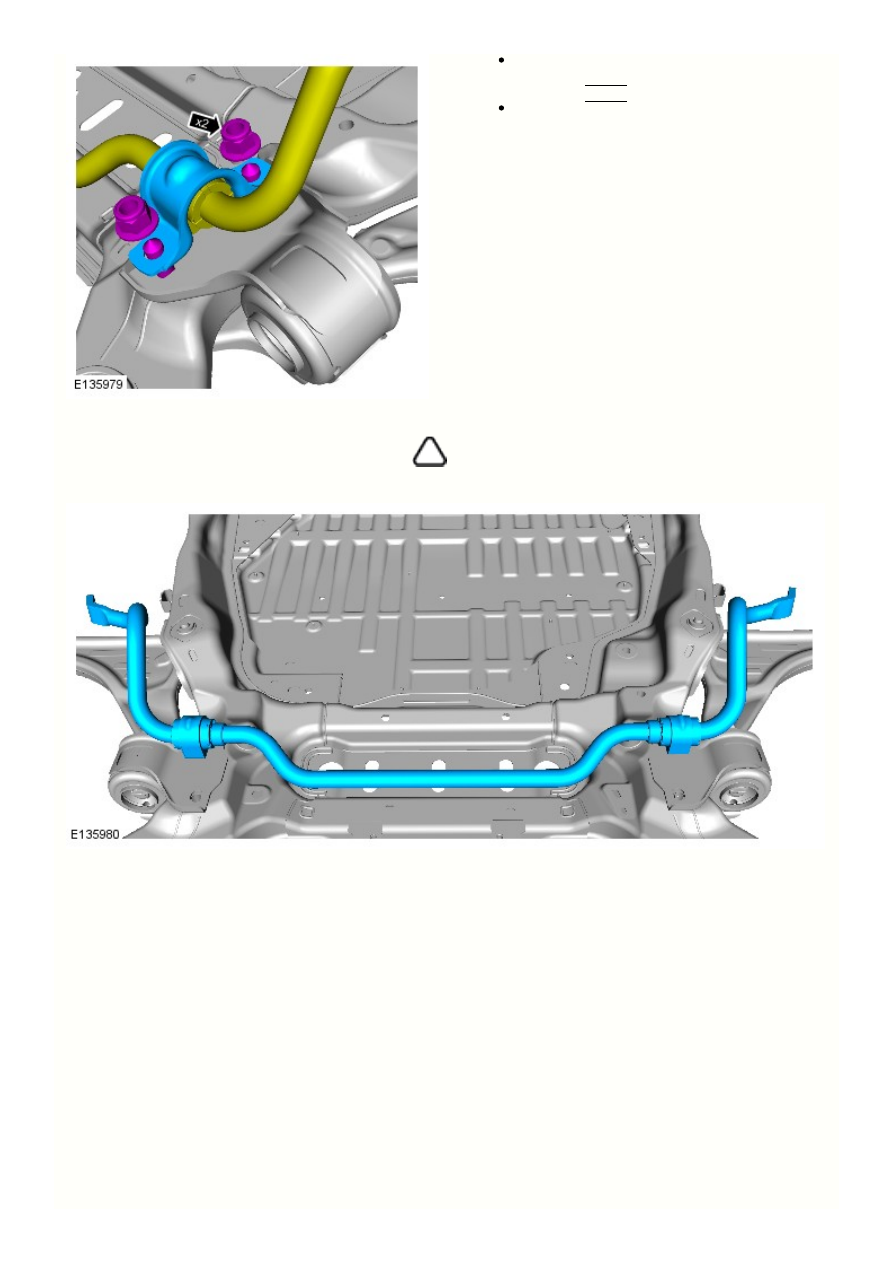

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.



7.

6.

Этап 2:

Этап 1:



Момент затяжки:



175 Nm
175 Nm

Повторите описанный выше шаг с другой стороны
автомобиля.

ПРИМЕЧАНИЕ: Для наглядности подрамник показан снятым.

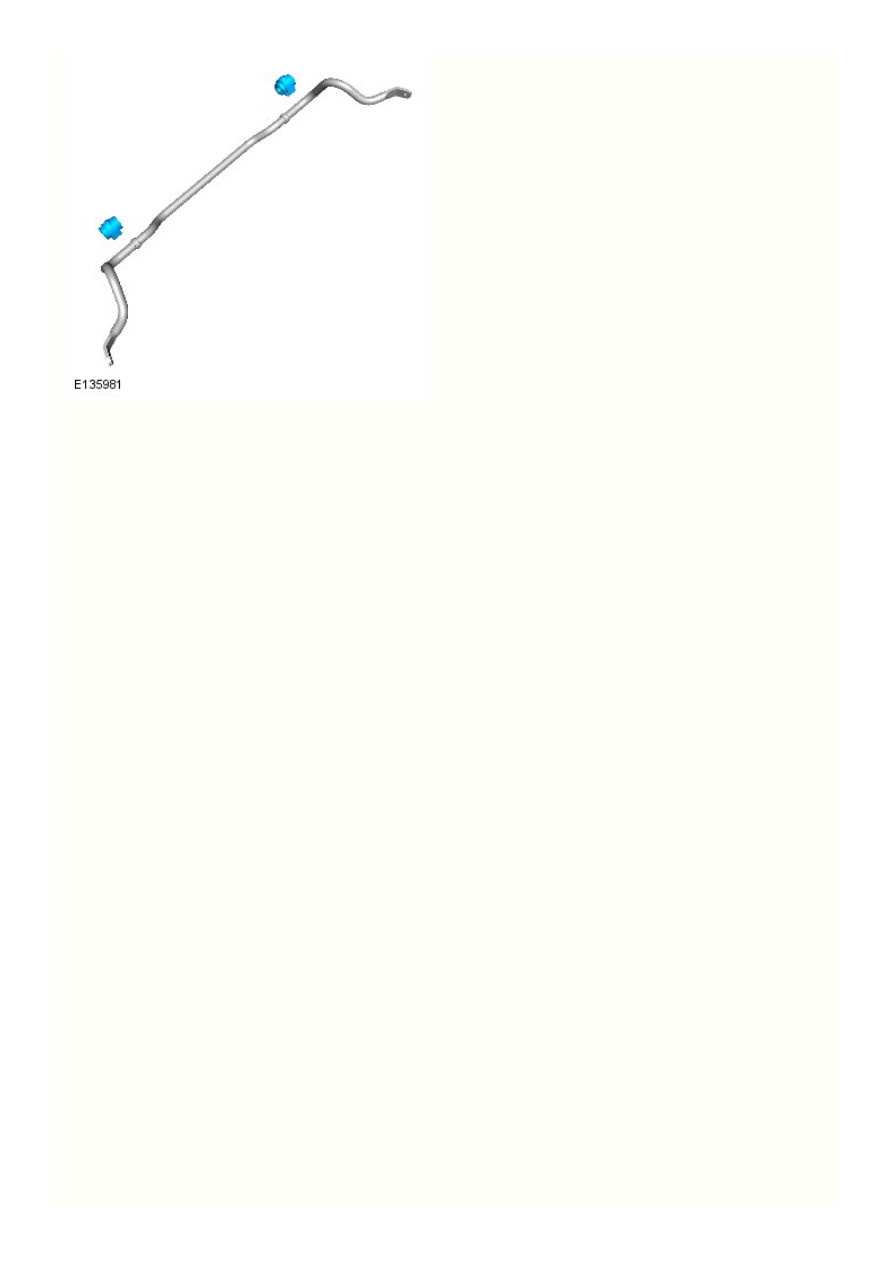

Осмотрите компоненты, замените в случае наличия

повреждений или износа.

1.

Установка

Установка выполняется в последовательности, обратной порядку

разборки.

5.

4.

3.

2.

1.

Стояночный тормоз и привод стояночного тормоза - Стояночный тормоз

Диагностика и проверки

Принципы работы

Подробное описание системы электронного стояночного тормоза содержится в соответствующем разделе "Описание и работа"
руководства для станций технического обслуживания. За дополнительной информацией обратитесь к: (206-05 Parking Brake and
Actuation)

Parking Brake (Описание и принцип действия),
Parking Brake (Описание и принцип действия),
Parking Brake (Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

ПРИМЕЧАНИЕ: Перед любой проверкой или осмотром следует проверить автомобиль на наличие включения соответствующих



контрольных ламп. Если контрольная лампа горит, проверьте на наличие кодов DTC и обратитесь к соответствующему указателю
кодов DTC. Если контрольная лампа не горит, продолжите процедуры диагностики, как описано ниже.

Убедитесь в обоснованности жалобы клиента.

Визуально осмотрите на наличие очевидных признаков повреждения и целостности системы.

Наружный осмотр

Механика

Электрика

привод (ы) электрического
стояночного тормоза
Тормозной суппорт
Тормозные диски / колодки
крепление блока управления
электрическим стояночным тормозом

Предохранитель(-и)
Жгут проводов/электрические разъемы
Проверьте на предмет наличия погнутых/заржавевших контактов разъема
блока управления электрическим стояночным тормозом
выключатель электрического стояночного тормоза
блок управления электрическим стояночным тормозом
Цепь шины CAN

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина визуально не очевидна, проверьте блоки управления антиблокировочной системы тормозов и датчика угла

поворота рулевого колеса на наличие кодов DTC и обратитесь к соответствующему Указателю диагностических кодов
неисправности (DTC).

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и SSM, имеющим отношение к

конкретной жалобе клиента и выполните необходимые рекомендации.

Таблица признаков неисправностей

Признак

Возможные причины

Действие

Невозможно включить или выключить
стояночный тормоз (при отсутствии
предупреждающего сообщения о состоянии
стояночного тормоза)

Неисправность обоих
предохранителей
блока управления
электрическим
стояночным тормозом
привод
электрического
стояночного тормоза
неправильно
установлен на
автомобиль
Износ накладки
задней тормозной
колодки

Проверьте предохранитель(и)
Убедитесь, что левый привод электрического
стояночного тормоза правильно установлен на
автомобиль. При необходимости
отремонтируйте
Проверьте правильность установки и
отсутствие повреждений задних и основных
тросов.
Осмотрите задние тормозные колодки на
наличие износа
Повторно выполните калибровку стояночного
тормоза – см. процедуру калибровки
Проверьте задний рабочий тормоз на предмет
правильного монтажа и наличие повреждений
