Defender (2007+). Сборка двигателя ID4 2.4L - часть 6

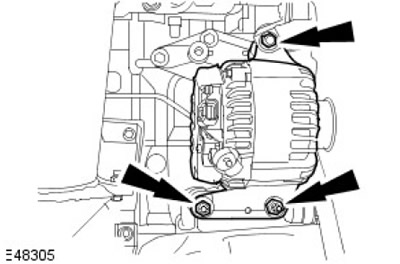

88. Подсоедините генератор. Затяните болты (момент затяжки 48 Нм).

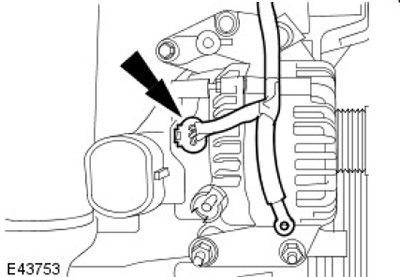

89. Подсоедините электрический разъем генератора.

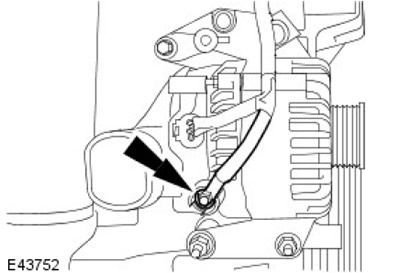

90. Подсоедините положительный кабель аккумуляторной батареи к генератору. Затяните гайку (момент затяжки 8 Нм).

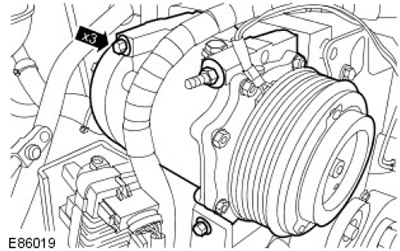

91. Установите компрессор кондиционера. Затяните болты (момент затяжки 22 Нм).
92. Подсоедините электрический разъем компрессора кондиционера.

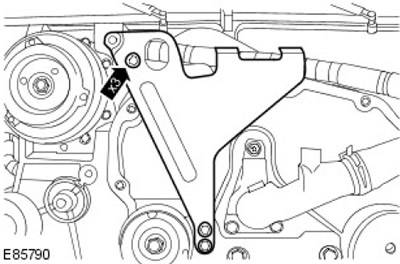

93. Установите кронштейн для подъема двигателя. Затяните болты с усилием 10 Нм.

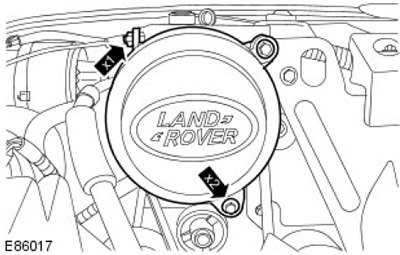

94. Установите крышку шкива компрессора кондиционера.
- Установите ремень привода вспомогательных механизмов на шкив компрессора кондиционера.
- Затяните болты с усилием 10 Нм.
- Затяните гайку (момент затяжки 10 Нм).
95. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.
ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

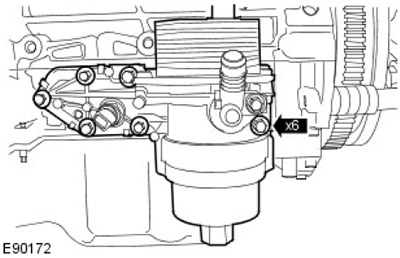

Установите корпус масляного фильтра в сборе.
- Установите новую прокладку.
- Затяните болты усилием 23 Нм.

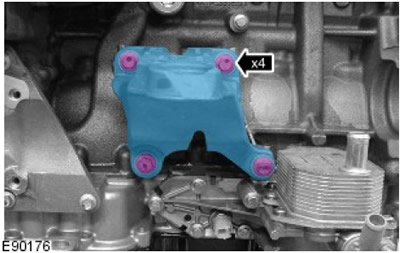

96. Установите кронштейн левой опоры двигателя. Затяните болты (момент затяжки 63 Нм).

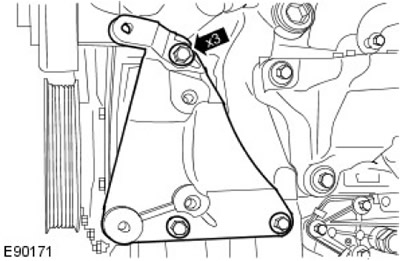

97. Установите кронштейн насоса усилителя рулевого управления. Затяните болты усилием 23 Нм.

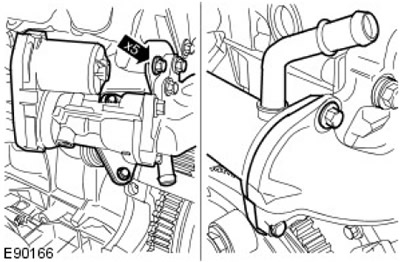

98. Установите насос охлаждающей жидкости и коллектор охлаждающей жидкости в сборе.
99. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

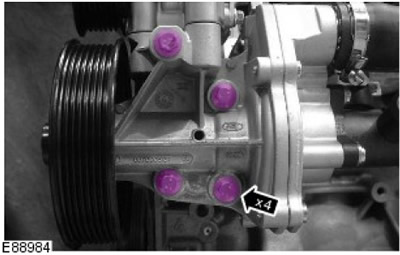

Закрепите насос охлаждающей жидкости.
- Установите новую прокладку.
- Затяните болты усилием 23 Нм.

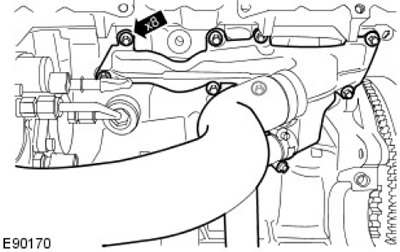

100. Закрепите коллектор охлаждающей жидкости.
- Установите новую прокладку.
- Затяните болты с усилием 10 Нм.

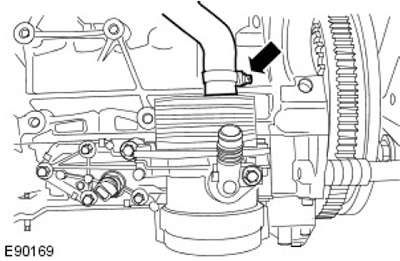

101. Подсоедините шланг охлаждающей жидкости. Зафиксируйте зажим.

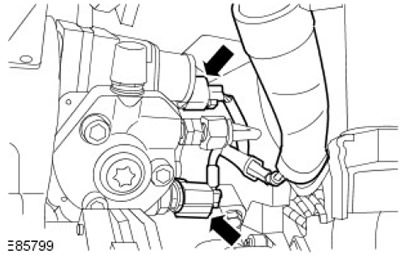

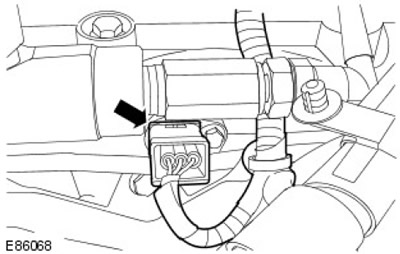

102. Подсоедините электрические разъемы клапана дозирования топлива и датчика температуры топлива.

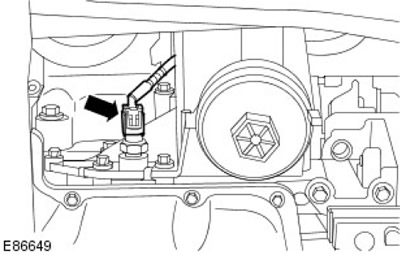

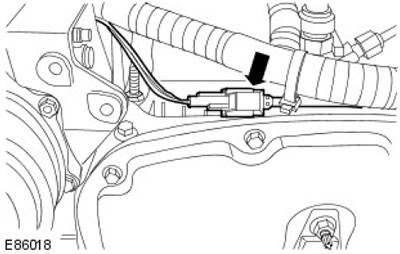

103. Подсоедините электрический разъем датчика давления моторного масла (ЕОР).

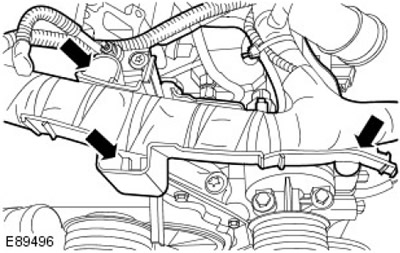

104. Закрепите жгут электропроводки двигателя. Закрепите тремя зажимами.
105. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Установите выпускную трубку клапана рециркуляции отработавших газов (EGR) и впускной коллектор в сборе.
- Установите новые уплотнения впускного коллектора.
- Затяните болты (момент затяжки 15 Нм).

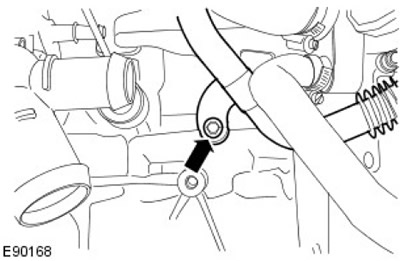

106. Закрепите выпускную трубку клапана EGR. Затяните болт усилием 23 Нм.
107. ПРЕДОСТЕРЕЖЕНИЕ: Снимите и отбракуйте заглушки.

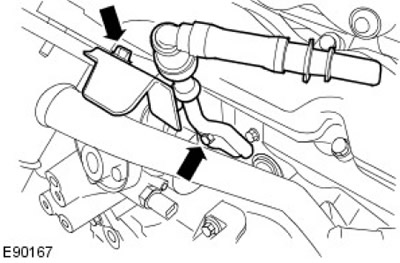

Установите питающий топливопровод топливного насоса высокого давления. Затяните болт (момент затяжки 7 Нм).

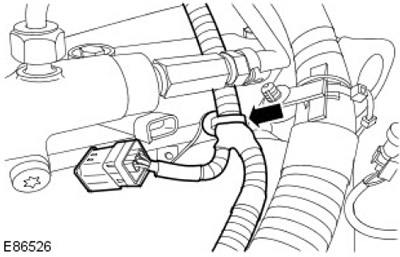

108. Закрепите жгут электропроводки двигателя.
109. Подсоедините электрический разъем датчика положения распределительного вала (CMP).
110. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Установите клапан EGR и охладитель EGR.
- Установите новые прокладки.
- Затяните болты М8 (момент затяжки 23 Нм).
- Затяните болты М6 (момент затяжки 10 Нм).
- Подключите электрический разъем клапана EGR.

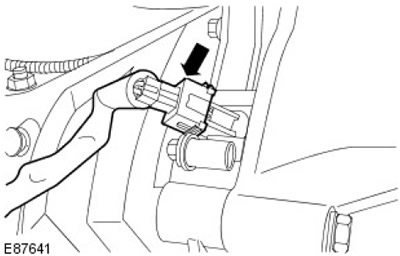

111. Подключите электрический разъем датчика CKP.
112. Снимите двигатель со стенда.
