Defender (2007+). Сборка двигателя ID4 2.4L - часть 4

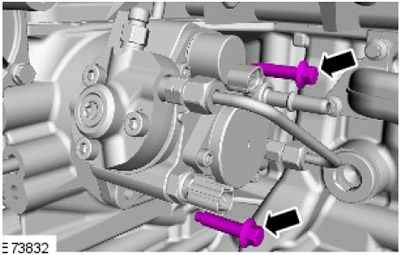

43. Установите топливный насос высокого давления. Затяните болты (момент затяжки 22 Нм).
44. ПРИМЕЧАНИЕ: Не затягивайте болты на этой стадии.
Установите звездочку топливного насоса высокого давления. Вверните болты, но не затягивайте их.

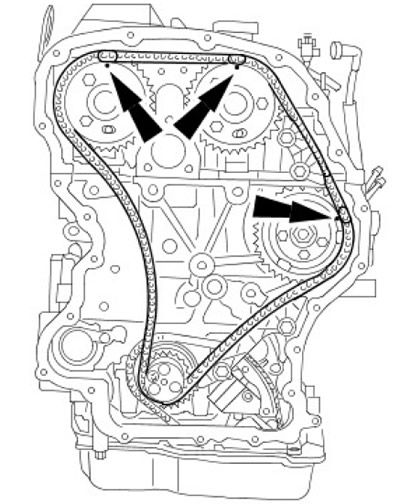

45. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля.
Установите цепь газораспределительного механизма.
46. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля.

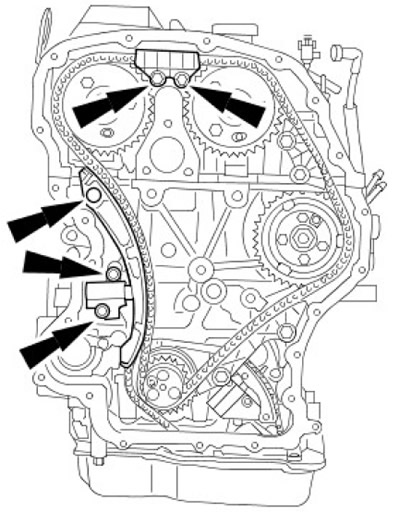

Установите направляющие и натяжитель цепи газораспределительного механизма.
- Затяните болты (момент затяжки 15 Нм).
- Затяните гайку (момент затяжки 15 Нм).

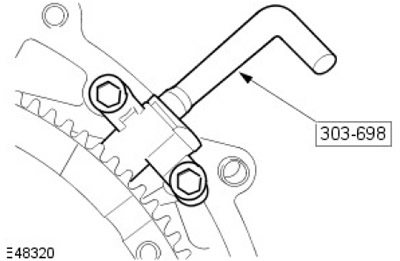

47. Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку.
48. Затяните болт крепления звездочки впускного распределительного вала усилием 35 Нм.

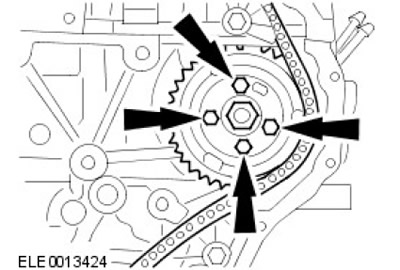

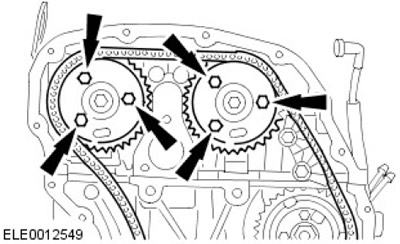

49. Затяните болты звездочки ТНВД усилием 33 Нм.
50. Извлеките 6-мм стержни.
51. Снимите специальные инструменты.
52. Поверните коленчатый вал по часовой стрелке на 2 полных оборота.

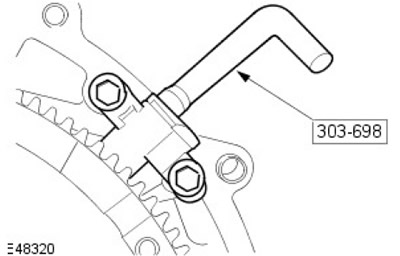

53. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике.
Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP.
54. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала.
55. Снимите специальные инструменты.
56. Извлеките 6-мм стержни.
57. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Используя специальный инструмент, установите новую крышку цепи газораспределительного механизма.
- Нанесите полоску рекомендованного герметика диаметром 3 мм на крышку цепи ГРМ.
- Затяните болты (момент затяжки 14 Нм).
- Затяните гайки (момент затяжки 10 Нм).
58. Снимите специальные инструменты.

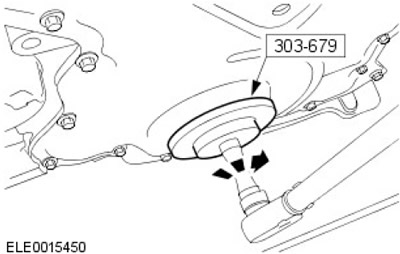

59. ПРИМЕЧАНИЕ: Установите новый передний сальник коленчатого вала.
ПРИМЕЧАНИЕ: Новый передний сальник коленчатого вала поставляется с установочной втулкой, которая должна быть удалена в процессе установки.

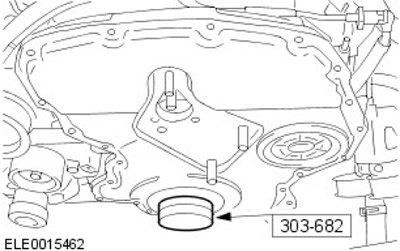

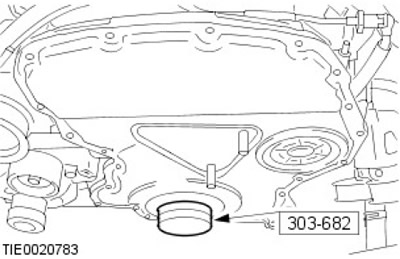

Используя специальный инструмент, установите передний сальник коленчатого вала.

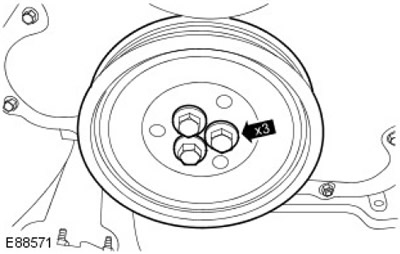

60. Предостережения:
- Затяните болты в порядке, показанном на рисунке.
- Следует установить новые болты.
Установите шкив коленчатого вала.
- Стадия 1: 45 Нм.
- Стадия 2: 120 градусов.

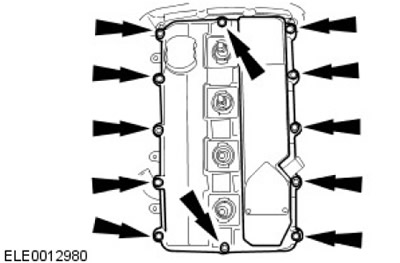

61. ПРИМЕЧАНИЕ: Установите новую прокладку крышки головки цилиндров.
Установите крышку головки цилиндров. Затяните болты (момент затяжки 10 Нм).
62. Установите датчик СКР. Затяните болт (момент затяжки 7 Нм).

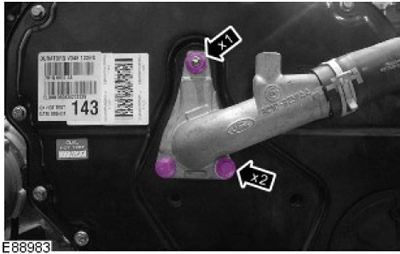

63. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.
Установите выпускной коленчатый патрубок системы охлаждения на головку цилиндров.
- Установите уплотнительное кольцо.

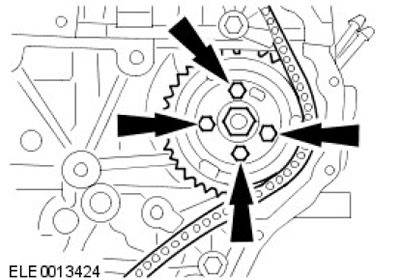

- Затяните гайку (момент затяжки 22 Нм).
- Затяните болты (момент затяжки 22 Нм).

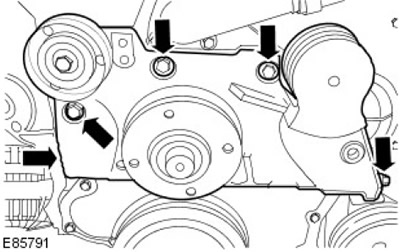

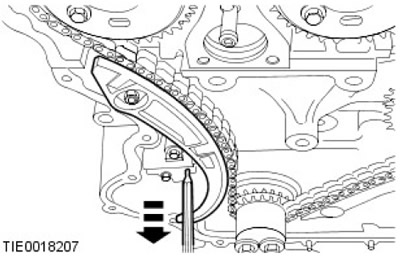

64. Установите кронштейн компонентов привода вспомогательных агрегатов.
- Затяните болты М10 усилием 48 Нм.
- Затяните болты М8 (момент затяжки 22 Нм).
65. ПРЕДОСТЕРЕЖЕНИЕ: На этой стадии затяните болты только усилием руки.

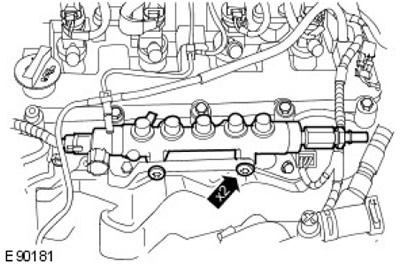

Установите топливный коллектор.
- Установите кронштейн.
- Вверните болты, но не затягивайте их.

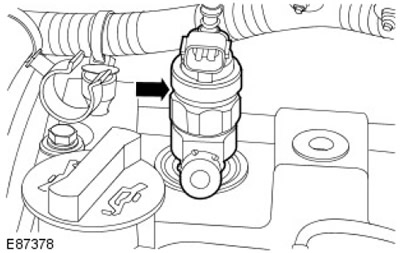

66. Установите форсунки. Установите новые уплотнительные шайбы.
67. Предостережения:
- Болты зажимов форсунок допускается использовать только два раза.
- Затяните болты в порядке, показанном на рисунке.

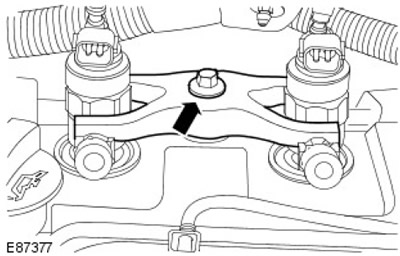

Закрепите форсунки.
- Установите зажимы форсунок.
- Стадия 1: Затяните болты (момент затяжки 6 Нм).
- Стадия 2: 180 градусов.
- Установите крышки зажимов форсунок.
