Defender (2007+). Разборка двигателя ID4 2.4L - часть 5

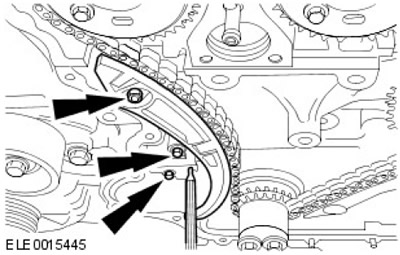

66. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.

  • Выверните два болта.
  • Снимите гайку.

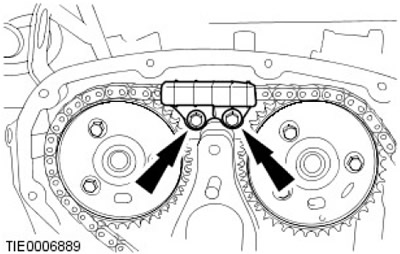

67. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.

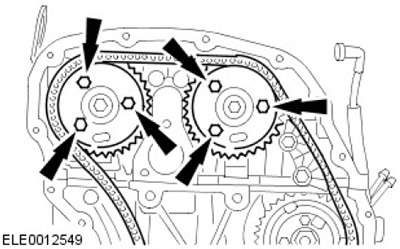

68. Снимите звездочки распределительных валов цепь привода газораспределительного механизма. Выверните 6 болтов.

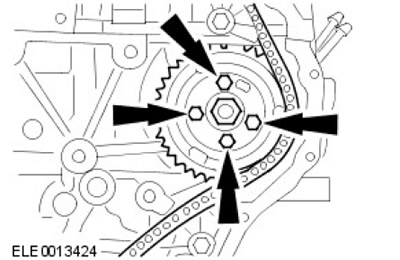

69. Снимите звездочку топливного насоса высокого давления. Выверните 4 болта.

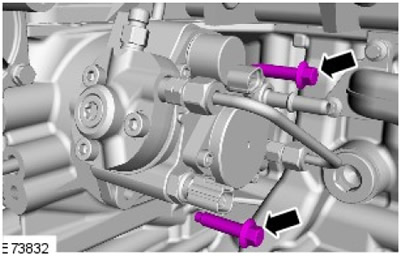

70. Снимите топливный насос высокого давления.

  • Выверните два болта.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.

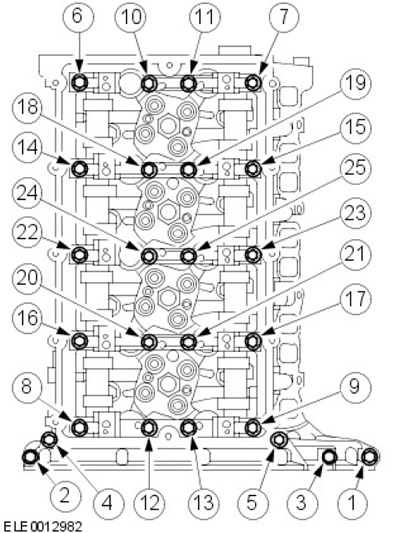

71. ПРЕДОСТЕРЕЖЕНИЕ: Выверните болты в показанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.

Снимите корпус распределительных валов. Выверните 25 болтов.

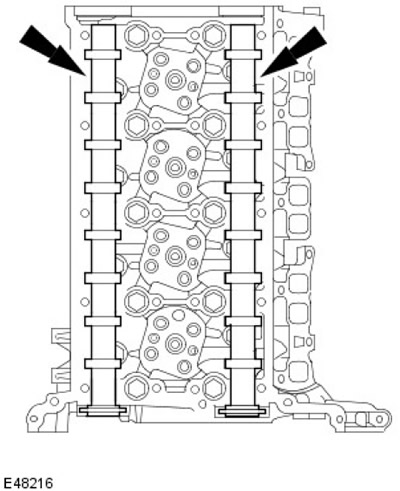

72. Снимите распределительные валы.






73. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается класть головку цилиндров лицевой поверхностью вниз. Несоблюдение этого требования может привести к повреждению автомобиля.

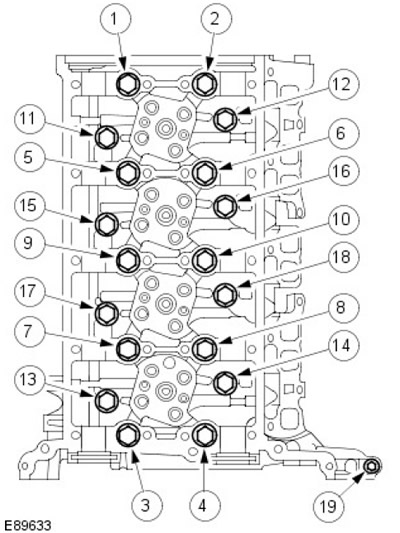

Снимите головку цилиндров.

  • Снимите и отбракуйте болты с 1 по 18.
  • Выверните болт 19.
  • Снимите прокладку и отправьте ее на утилизацию.

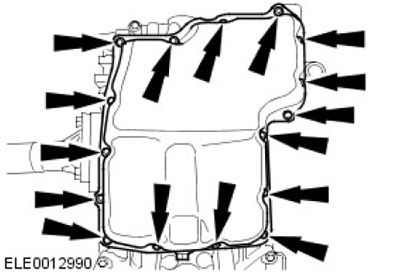

74. Снимите и отбракуйте масляный поддон.

  • Выверните 11 болтов.
  • Отверните 5 гаек.
  • Выверните 5 шпилек.

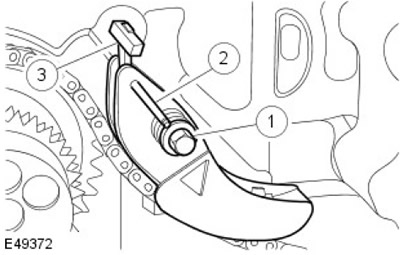

75. Снимите натяжитель цепи масляного насоса.

  • 1. Вставьте болт и закрепите натяжитель.
  • 2. Застопорьте натяжитель, для чего следует вставить штифт.
  • 3. Снимите листовую пружину со шпильки.
  • Выверните болт.

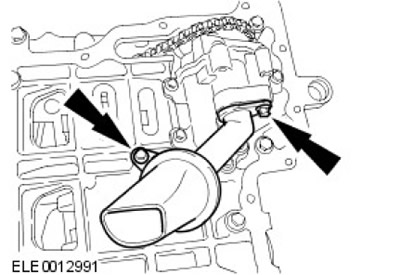

76. Снимите заборную трубку масляного насоса.

  • Выверните два болта.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.

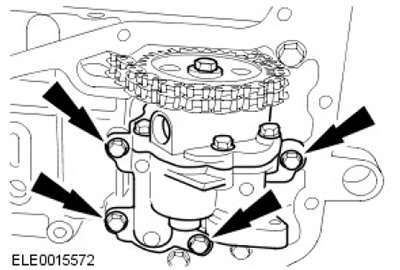

77. Снимите масляный насос.

  • Выверните 4 болта.
  • Отсоедините цепь от звездочки коленчатого вала.

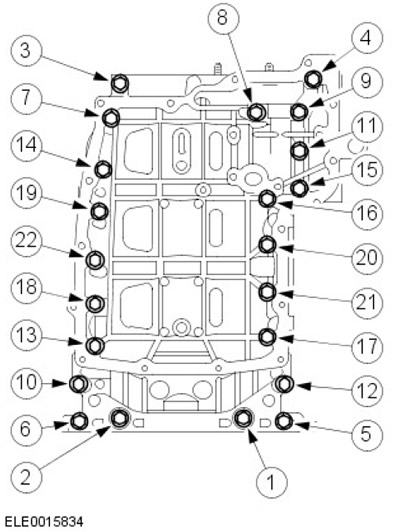

78. ПРЕДОСТЕРЕЖЕНИЕ: Выворачивайте болты ступенчатой рамы в показанной последовательности.

Снимите ступенчатую раму.

  • Выверните 22 болта.
  • Отбракуйте прокладку.

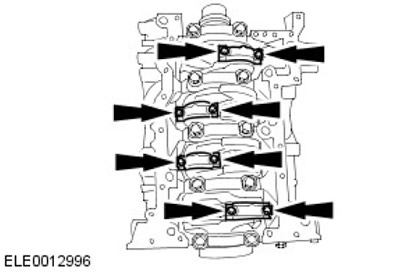

79. Снимите крышки подшипников шатунов. Выверните 8 болтов.






80. Снимите шатуны и поршни.

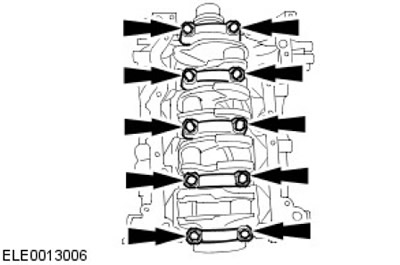

81. Снимите крышки коренных подшипников коленчатого вала. Выверните 10 болтов.






82. Снимите коленчатый вал.

  • Снимите упорные кольца коленчатого вала.
  • Снимите вкладыши коренных подшипников коленчатого вала.
