Defender (2007+). Модуль пассивной противоугонной системы (PATS)




Снятие


1. Снимите подушку переднего левого сиденья.

2. Освободите зажим крепления и снимите защитную крышку аккумуляторной батареи.

3. Ослабьте болт зажима отрицательного провода аккумуляторной батареи.

4. Включите зажигание.

5. Выключите зажигание и извлеките ключ.

6. ПРИМЕЧАНИЕ: Операцию 6 необходимо выполнить в течение 15 секунд во избежание включения сирены с автономным питанием.

Отсоедините провод массы от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

7. Снимите рулевое колесо.

За дополнительной информацией обратитесь к главе: Рулевое колесо (211-04 Рулевая колонка, Снятие и установка).

8. Снимите кожухи рулевой колонки.

За дополнительной информацией обратитесь к главе: Кожухи рулевой колонки (501-05 Отделка салона, Снятие и установка).

  • Снимите резиновый коврик с приборной панели со стороны водителя.

9. Снимите динамик панели приборов со стороны водителя.

За дополнительной информацией обратитесь к главе: Акустическая колонка в панели управления (415-03 Динамики, Снятие и установка).

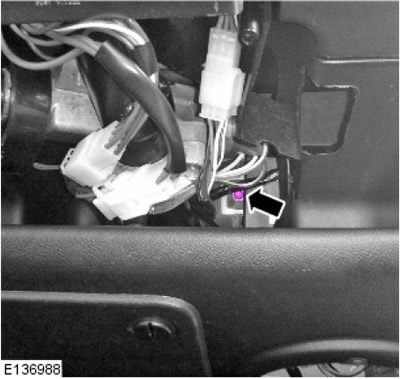

10. ПРИМЕЧАНИЕ: Показана правая сторона, на левой - аналогично.

Выкрутите левый винт блока.






11. ПРИМЕЧАНИЕ: Показана правая сторона, на левой - аналогично.

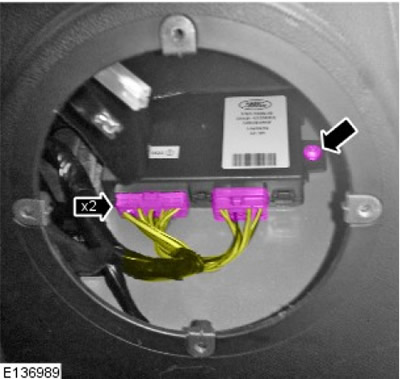

Снимите блок пассивной противоугонной системы.

  • Выкрутите правый винт блока.
  • Отсоедините оба разъема.








Установка


1. Установите элементы, выполнив действия в последовательности, обратной порядку разборки.
