Defender (2007+). Протечки воды - диагностика и проверки - часть 5

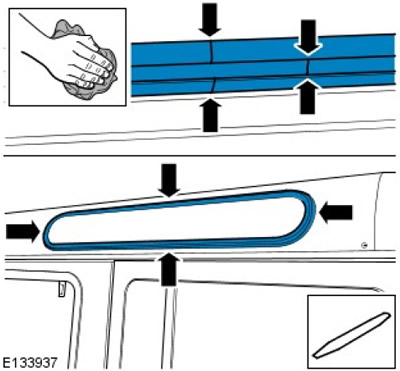

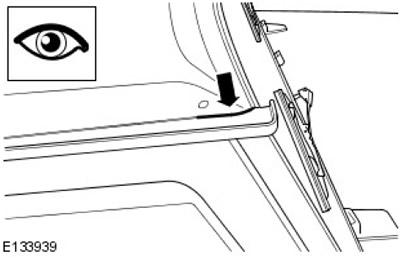

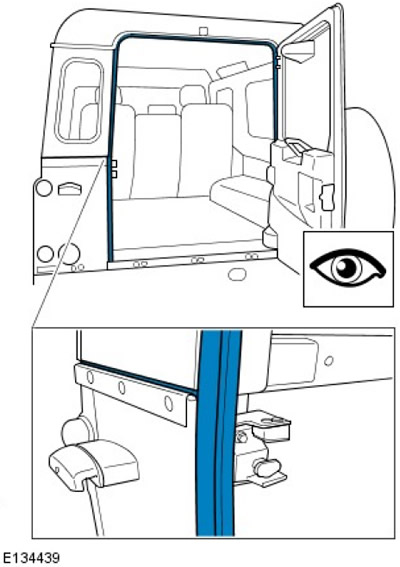

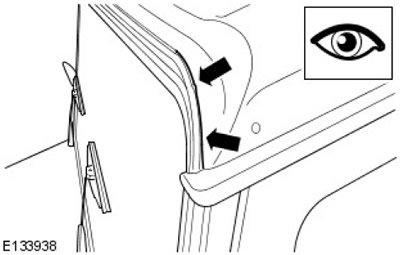

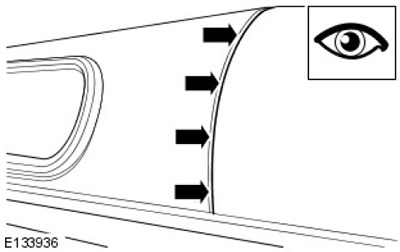

PINPOINT-ТЕСТ AA : ЗАДНЯЯ ДВЕРЬ AA1: ЗАДНЯЯ ДВЕРЬ ПРИМЕЧАНИЕ: Из-за расположения запасного колеса задняя дверь может сместиться относительно кузова в результате ослабления затяжки креплений. Проверьте/отрегулируйте момент затяжки до 22 Нм (плюс-минус 3 Нм). 1. Проверьте профиль и регулировку/положение установки задней двери. Отрегулируйте при необходимости. 2. Проверьте участок уплотнения проема с пузырьками на наличие трещин в результате смещения двери. 3. Проверьте состояние, правильность установки и надежность крепления уплотнения проема. Замените при необходимости. 4. Проверьте качество заплат и герметика в зоне поясного шва (см. указания, относящиеся к ремонту уплотнения поясной линии). 5. Необходимые материалы: уплотнение проема (замените в случае необходимости), герметик (прозрачный/в цвет кузова), перчатки, смоченная спиртом ткань, краска для мелкого ремонта ЛКП. 6. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка. Вода по-прежнему проникает в автомобиль? Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше. Нет - Установите на место ранее снятую обшивку/ панели или компонент. PINPOINT-ТЕСТ AB : ШОВ НА КРЫШЕ AB1: ШОВ НА КРЫШЕ ПРИМЕЧАНИЕ: С хорошо видимых участков избыток герметика необходимо полностью удалить, не оставляя признаков ремонта. 1. Визуально проверьте весь шов крыши на наличие дефектов края фланца. Проверьте на наличие зазоров между панелями и состояние соединений панелей. При необходимости нанесите герметик. 2. Необходимые материалы: герметик (желательно в цвет кузова или прозрачный), ткань, спиртовая салфетка, перчатки. 3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка. Вода по-прежнему проникает в автомобиль? Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше. Нет - Установите на место ранее снятую обшивку/ панели или компонент. PINPOINT-ТЕСТ AC : ФАРЫ ALPINE AC1: ФАРЫ ALPINE ПРИМЕЧАНИЕ: С хорошо видимых участков избыток герметика необходимо полностью удалить, не оставляя признаков ремонта. 1. Протекание соединения прокладки - нанесите черный герметик между краями соединения прокладки. 2. Протекание между прокладкой и крышей - благодаря конструкции прокладки протекание в этой зоне маловероятно. Протекание, возможно, вызвано деформацией прокладки, которая должна быть заметна при визуальной проверке. Прокладку необходимо установить на место и провести повторную проверку перед завершением ремонта. С помощью оправки осторожно приподнимите внешний край уплотнения прокладки. При работе в зоне фар Alpine приподнимите край и нанесите герметик между прокладкой и панелью крыши. Эту операцию необходимовыполнять осторожно, чтобы не повредить или не поцарапать крышу в процессе герметизации фар Alpine. 3. В случае протекания через центр (в зоне сшивки) нанесите герметик между соединением и вытрите излишек. 4. Необходимые материалы: герметик (прозрачный/ черный), оправка, ткань, спиртовая салфетка, перчатки. 5. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка. Вода по-прежнему проникает в автомобиль? Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше. Нет - Установите на место ранее снятую обшивку/ панели или компонент. PINPOINT-ТЕСТ AD : ПЕРЕДНИЕ УГЛОВЫЕ ШВЫ AD1: ПЕРЕДНИЕ УГЛОВЫЕ ШВЫ ПРИМЕЧАНИЕ: Стрелкой показана зона, в которой обычно появляются трещины в передней части крыши (мелкие трещины). ПРИМЕЧАНИЕ: Рекомендация: может потребоваться использование краски для мелкого ремонта ЛКП. 1. Нанесите герметик на участок с трещинами и удалите излишек. 2. Необходимые материалы: герметик (прозрачный/в цвет кузова), ткань, спиртовая салфетка, перчатки, краска. 3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка. Вода по-прежнему проникает в автомобиль? Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше. Нет - Установите на место ранее снятую обшивку/ панели или компонент. PINPOINT-ТЕСТ AE : УПЛОТНЕНИЕ ВОДОСТОЧНОГО КАНАЛА AE1: УПЛОТНЕНИЕ ВОДОСТОЧНОГО КАНАЛА ПРИМЕЧАНИЕ: Перед выполнением ремонта убедитесь, что неисправность не вызвана неправильной установкой или использованием не рекомендованного багажника крыши. 1. Если трещина небольшая, ее можно устранить с помощью прозрачного герметика (или герметика в цвет кузова). Для этого требуется нанести герметик и втереть его в трещину рукой, предварительно надев перчатку. Если трещина значительная, возможно понадобится ремонт автомобиля в центре кузовных работ, для чего потребуется удалить герметик кузова из канала, заменить его новым и выполнить покраску. 2. Необходимые материалы: герметик (прозрачный/в цвет кузова), ткань, спиртовая салфетка, перчатки. 3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка. Вода по-прежнему проникает в автомобиль? Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше. Нет - Установите на место ранее снятую обшивку/ панели или компонент.
