Defender (2007+). Протечки воды - диагностика и проверки - часть 4

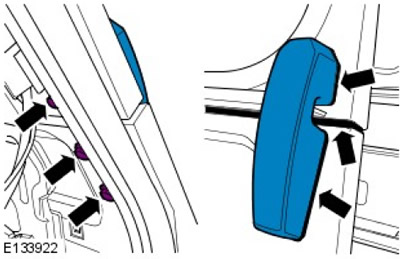

PINPOINT-ТЕСТ T : ПЕТЛЯ ВЕТРОВОГО СТЕКЛА
T1: ПЕТЛЯ ВЕТРОВОГО СТЕКЛА
ПРИМЕЧАНИЕ: На автомобилях до 2009 модельного года или в случае значительной протечки вокруг этой зоны может быть уместным нанесение герметика вдоль соединения облицовочной панели с кромкой ветрового стекла перед установкой петли на место.
ПРИМЕЧАНИЕ: Критическая видимая зона = требуется высокое качество отделки герметика.
1. Изнутри автомобиля снимите 3 крепления, удерживающие петлю ветрового стекла. Снимите петлю. Снимите имеющуюся прокладку и удалите остатки клея или герметика. Установите прокладку петли на место. Нанесите небольшое количество герметика вокруг каждого отверстия крепления.
2. Необходимые материалы: герметик, прокладка петли ветрового стекла.
3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

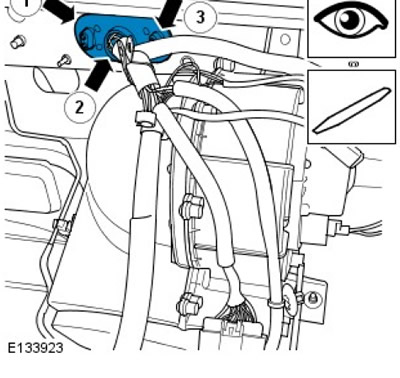

PINPOINT-ТЕСТ U: ВТУЛКА ОСНОВНОГО ЖГУТА
U1: ВТУЛКА ОСНОВНОГО ЖГУТА
ПРИМЕЧАНИЕ: Осмотрите втулку на наличие зон плохой посадки.
ПРИМЕЧАНИЕ: Проверьте U-образный канал к облицовочной панели на наличие деформации между точками сварки, через которые вода просачивается во втулку.
1. Используйте оправку, чтобы правильно установить втулку. По окружности внешних краев втулки и панели кузова следует нанести дополнительный герметик.
2. В отдельных случаях вместе с наружной частью втулки может понадобиться герметизация хомута основного жгута. Это определяется в ходе повторной проверки.
3. Необходимые материалы: герметик, оправка.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

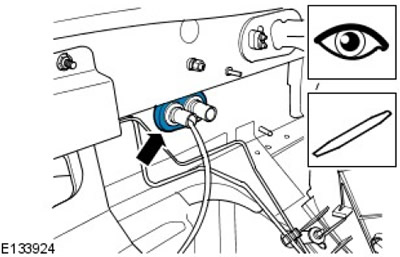

PINPOINT-ТЕСТ V : ВТУЛКА ТРУБКИ КОНДИЦИОНЕРА
V1: ВТУЛКА ТРУБКИ КОНДИЦИОНЕРА
ПРИМЕЧАНИЕ: Осмотрите втулку на наличие зон плохой посадки.
1. Используйте оправку, чтобы правильно установить втулку. По окружности внешних краев втулки и панели кузова следует нанести дополнительный герметик.
2. Необходимые материалы: герметик, оправка.
3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

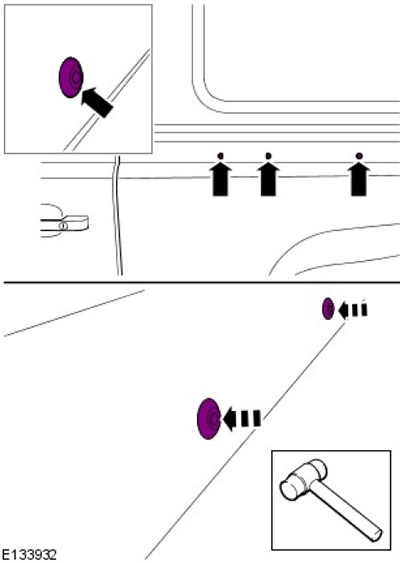

PINPOINT-ТЕСТ W : ЗАКЛЕПКИ В БОКОВОЙ ПАНЕЛИ КУЗОВА
W1: ЗАКЛЕПКИ В БОКОВОЙ ПАНЕЛИ КУЗОВА
1. Нанесите герметик вокруг заклепки и вытрите излишек спиртовой салфеткой; заклепку также можно установить, несильно ударив по ней киянкой через нейлоновый брусок.
2. Если протекание не устранено, заклепку необходимо высверлить и заменить, а затем покрасить краской для мелкого ремонта лакокрасочного покрытия.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань, молоток, нейлоновый брусок, заклепка, пистолет для клепки, краска для мелкого ремонта ЛКП.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

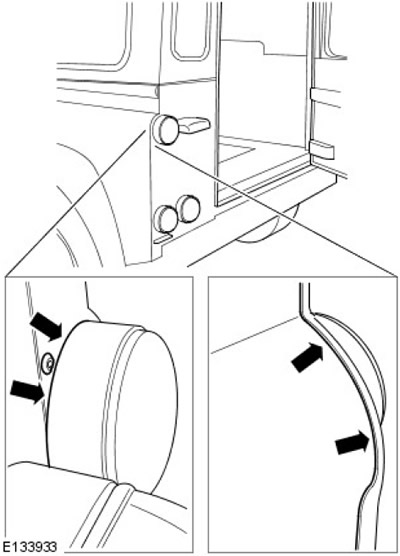

PINPOINT-ТЕСТ X : ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ/УПЛОТНЯЮЩАЯ НАКЛАДКА ЗАДНЕЙ ЧАСТИ КУЗОВА
X1: ЗАДНИЕ ГАБАРИТНЫЕ ФОНАРИ/УПЛОТНЯЮЩАЯ НАКЛАДКА ЗАДНЕЙ ЧАСТИ КУЗОВА
1. Чтобы герметизировать задний шов, вдавите герметик в шов, а затем загладьте его в зазор, вотрите герметик в соединение и удалите излишек тканью, смоченной спиртом.
2. Чтобы герметизировать задний фонарь, снимите задний фонарь и нанесите герметик на окружность основания фонаря, установите фонарь на место и вытрите излишек герметика.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, смоченная спиртом ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

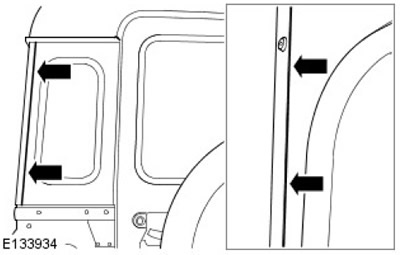

PINPOINT-ТЕСТ Y : УГЛЫ ВЕРХНЕЙ ЧАСТИ ЗАДНИХ БОКОВЫХ ПАНЕЛЕЙ КУЗОВА
Y1: УГЛЫ ВЕРХНЕЙ ЧАСТИ ЗАДНИХ БОКОВЫХ ПАНЕЛЕЙ КУЗОВА
1. Вдавите герметик в шов, разгладьте в зазоре, удалите излишек.
2. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, а ткань.
3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

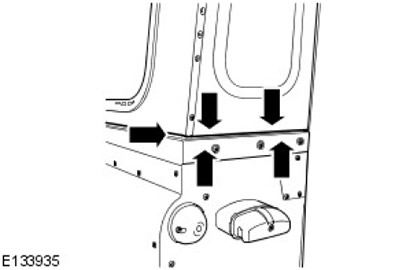

PINPOINT-ТЕСТ Z : СОЕДИНЕНИЕ ВЕРХНЕЙ И НИЖНЕЙ ПАНЕЛЕЙ КУЗОВА (ЗАДНЯЯ ПОЯСНАЯ ЛИНИЯ КУЗОВА)
Z1: СОЕДИНЕНИЕ ВЕРХНЕЙ И НИЖНЕЙ ПАНЕЛЕЙ КУЗОВА (ЗАДНЯЯ ПОЯСНАЯ ЛИНИЯ КУЗОВА)
ПРИМЕЧАНИЕ: Уплотнение между верхней и нижней панелями кузова (боковая поясная линия кузова) изготавливается из пены с эффектом памяти, последний слой уплотнения состоит из соединенных друг с другом трех секций, уплотнение приклеивается к верхней панели кузова, но не приклеивается к грузовому отсеку.
ПРИМЕЧАНИЕ: Иногда уплотнение может немного заходить на внутреннюю сторону шва, оставляя небольшую полость. Немного ослабив все крепления боковой панели кузова, с помощью пластикового инструмента можно сдвинуть уплотнение наружу, чтобы закрыть полость. Если это небольшая полость, ее можно герметизировать небольшим количеством герметика, втерев его в полость и удалив излишек. Если ремонт проводится на автомобиле, где отделка выполняется изнутри, полость также можно герметизировать изнутри; большее количество герметика можно нанести, если в процессе нормальной эксплуатации уплотнение будет спрятано под внутренней облицовкой.
ПРИМЕЧАНИЕ: Если необходимо заменить само уплотнение, верхнюю боковую панель кузова можно снять, не снимая панель крыши. Для этого необходимо снять верхние и нижние крепления и ослабить передние и задние крепления. После этого под панель крыши можно подставить временную опору, пока боковая панель будет снята для облегчения замены уплотнения.
1. При выполнении этой операции необходимо соблюдать осторожность, чтобы не повредить уплотнение между крышей и боковой панелью кузова, и следить, чтобы уплотнение в передней части между окантовкой ветрового стекла и крышей не сдвинулось в процессе установки.
2. Необходимые материалы: герметик (прозрачный или черный), перчатки, смоченная спиртом ткань, инструменты для снятия (если необходимы), уплотнения (если необходимы).
3. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
