Осмотр и проверка
1. Убедитесь в обоснованности жалобы клиента.
2. Проведите визуальный осмотр на наличие очевидных механических или электрических повреждений.
3. Если явная причина наблюдаемой или описанной клиентом проблемы обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).
4. Если причина визуально не очевидна, проверьте признак неисправности и обратитесь к Таблице признаков неисправности.
Процедура проверки герметичности
Введение
Эта процедура разработана для облегчения диагностики и устранения негерметичности на автомобилях Defender с целью обеспечения качественного устранения неисправности с первого раза.
Данная процедура выявляет предполагаемые точки проникновения воды и содержит указания по рекомендуемому устранению.
Предварительные условия
Предполагается, что техник, работающий с автомобилем, имеет квалификацию не ниже 3 уровня и при необходимости используются стандартные защитные средства автомобиля, т.е. защитные чехлы для сидений, чехлы на крылья и т.д.
Диагностика герметичности
Для эффективного выявления протечек воды требуются определенные основные инструменты. Ниже дается несколько рекомендаций.
Основные инструменты
- Шланг
- Источник подачи воды
- Подача воды под давлением
- Лейка Фонарь
- Зеркало (с телескопической штангой)
- Источник подачи воздуха
- Оправка (фасонный нейлоновый брусок для снятия обшивки)
Можно использовать модифицированные инструменты, например, прикрепить разбрызгиватель лейки к шлангу, чтобы получился распылитель; прикрепить насадку нового баллона с герметиком к шлангу, что значительно облегчит подачу воды в труднодоступные места; также в хозяйственных магазинах продаются готовые наконечники для шлангов с возможностью изменения формы струи и, наконец, не следует забывать об использовании обычной автомойки. За исключением способа с применением автомойки, первоначальная диагностика более точна, если выполняется двумя техниками: один находится внутри автомобиля, другой - снаружи. Техник, находящийся снаружи, может направлять воду на зоны, где вероятно находятся входные точки протекания, а техник, находящийся в автомобиле, может осматривать автомобиль изнутри с переносной лампой на 12 В, чтобы подтвердить местонахождение входной точки протекания.
Стоит помнить, что место, где вода проявляется внутри автомобиля, может не являться источником протекания, например, вода в нишу для ног со стороны пассажира может попадать со стороны водителя, перетекая за облицовочной панелью. Чтобы найти точку входа воды, возможно,понадобится снять обшивку или компоненты.
Пятна
Часто после продолжительного протекания воды входную точку можно обнаружить визуально по пятнам или потёкам.
Герметизация мест протекания
Для герметизации мест протекания существуют различные вещества, герметизирующая замазка, герметизирующий раствор или паста. Например, заполнитель производства Bostik «303 glasticon» и «betafill 10210», представляющий собой белую пасту, а также прозрачный герметик «terostat 33».
ПРИМЕЧАНИЕ: Не используйте силиконовые герметики, поскольку они могут стать причиной проблем в случае необходимости дальнейших работ с лакокрасочным покрытием.
Необходимо тщательно продумать, какой состав будет использован для герметизации, например, для внешнего шва на автомобиле белого цвета потребуется белый или прозрачный герметик, заполнитель лучше всего подойдет для использования на скрытых поверхностях для заполнения больших зазоров. Герметик необходимо наносить так, чтобы после обработки он выглядел аккуратно. В случае использования на коробчатом профиле или под ковровым покрытием нанесение и сглаживание не должно вызвать проблем, однако на наружных панелях или видимых участках герметик необходимо «втереть» в зазор и удалить излишек подходящим растворителем, который безвреден для лакокрасочного покрытия.
После обнаружения места просачивания воды подозрительный участок необходимо хорошо высушить перед нанесением любого герметизирующего состава. Задачу облегчит использование сжатого воздуха.
Таблица признаков неисправности
Пути проникновения воды и рекомендованная процедура ремонта.
ПРИМЕЧАНИЕ: Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. таблицу признаков неисправности ниже.
| Признак неисправности: скопление воды | Возможные точки просачивания воды | Действие - выполняется после обнаружения места просачивания воды |
| В нише для ног (точка просачивания - передняя часть) |
|
|
| В нише для ног (точка просачивания - зона передней двери) |
|
|
| В нише для ног (точка просачивания - зона задней двери) |
|
|
| В нише для ног (точка просачивания - зона передней стойки) |
|
|
| В заднем багажном отделении/зоне сидений (точка просачивания -нижняя боковая/задняя панель кузова) |
|
|
| В заднем багажном отделении/зоне сидений (точка просачивания -верхняя боковая/задняя панель кузова) |
|
|
| В заднем багажном отделении/зоне сидений (точка просачивания -дверь багажного отделения) |
|
|
| В заднем багажном отделении/зоне сидений (точка просачивания -крыша) |
|
|

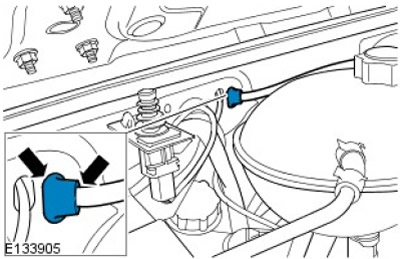

PINPOINT-ТЕСТ A : ВТУЛКА КАБЕЛЯ ОТОПИТЕЛЯ
A1: ВТУЛКА КАБЕЛЯ ОТОПИТЕЛЯ
2. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка.
3. Удалите излишек герметика с кузова.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент. Нанесите герметик по окружности внешнего края втулки и на часть втулки, соединяемую с кабелем.

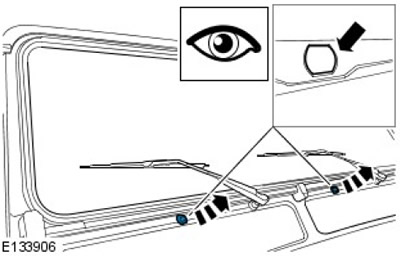

PINPOINT-ТЕСТ B : ВТУЛКА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
B1: ВТУЛКА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
1. Извлеките втулки, проверьте втулку и отверстия на наличие дефектов/деформации. Нанесите герметик по окружности внешнего края втулки и установите ее на место.
2. Удалите излишек герметика с кузова.
3. Необходимые материалы: герметик (прозрачный или черный), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

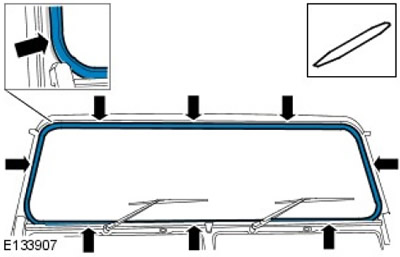

PINPOINT-ТЕСТ C : УПЛОТНЕНИЕ ВЕТРОВОГО СТЕКЛА
C1: УПЛОТНЕНИЕ ВЕТРОВОГО СТЕКЛА
1. Используя оправку, поднимите край уплотнения ветрового стекла и вставьте наконечник пистолета для герметика. Нанесите валик герметика между уплотнением и внешней рамой.
2. Удалите излишек герметика с кузова.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань, оправка.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

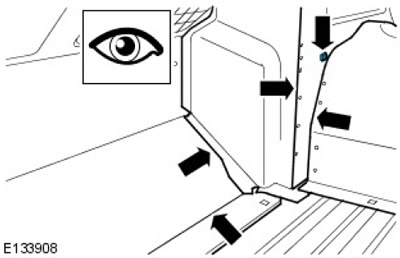

PINPOINT-ТЕСТ D : ШВЫ В НИШАХ ДЛЯ НОГ
D1: ШВЫ В НИШАХ ДЛЯ НОГ
ПРИМЕЧАНИЕ: Протечку будет проще отследить, если положить под днище включенную переносную лампу 12 В и провести осмотр внутри автомобиля.
1. Поднимите или выньте коврики. Осторожно откройте капот и направьте поток воды с крыши по облицовочной панели и под автомобиль. В нише для ног имеется несколько швов, через любой из которых может проникать вода. Также проверьте и при необходимости загерметизируйте втулки и отверстия в передней части туннеля.
2. Нанесите герметик вдоль швов и вотрите его в соединение, предварительно надев на руку перчатку. Можно извлечь втулки и нанести герметик по окружности внешней кромки перед установкой на место.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

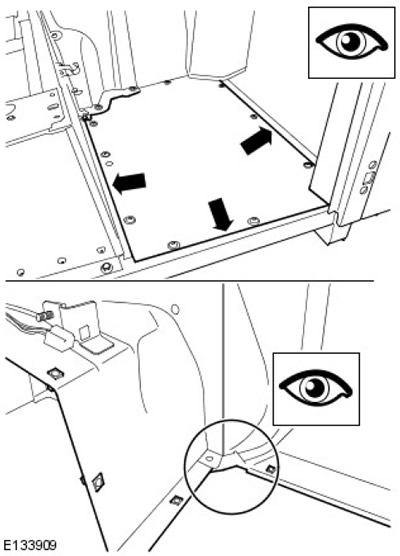

PINPOINT-ТЕСТ E : ШВЫ В ДНИЩЕ
E1: ШВЫ В ДНИЩЕ
ПРИМЕЧАНИЕ: Панель пола крепится с помощью винтов и прокладки из пеноматериала.
1. Поднимите или выньте коврики. Осторожно откройте капот и направьте поток воды с крыши по облицовочной панели и под автомобиль.
2. Обратите особое внимание на углы панели пола. В случае нахлеста стыковки нескольких панелей нанесите герметик и вотрите его в края и углы панели, состыкованной внахлест. Это должно предотвратить дальнейшее проникновение воды. В случае необходимости можно добавить герметик на прокладку съемной панели пола.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

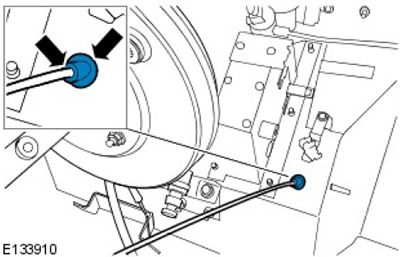

PINPOINT-ТЕСТ F : ВТУЛКА ЗАМКА ОТКРЫВАНИЯ КАПОТА
F1: ВТУЛКА ЗАМКА ОТКРЫВАНИЯ КАПОТА
1. Нанесите герметик по окружности внешнего края втулки и на часть втулки, соединяемую с кабелем.
2. Удалите излишек герметика с кузова.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

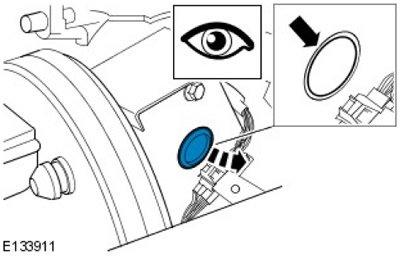

PINPOINT-ТЕСТ G : ВТУЛКА БЛОКА ПЕДАЛЕЙ
G1: ВТУЛКА БЛОКА ПЕДАЛЕЙ
1. Извлеките втулку и проверьте втулку и отверстие на наличие дефектов/деформации. Нанесите герметик по окружности внешнего края втулки и установите ее на место.
2. Удалите излишек герметика с кузова.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

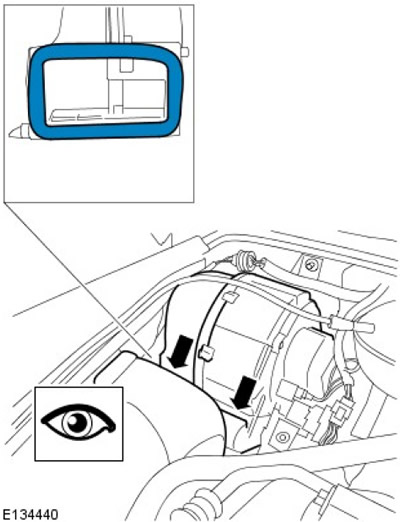

PINPOINT-ТЕСТ H : ВСАСЫВАЮЩИЙ ВОЗДУХОВОД К ВЕНТИЛЯТОРУ
H1: ВСАСЫВАЮЩИМ ВОЗДУХОВОД К ВЕНТИЛЯТОРУ
ПРИМЕЧАНИЕ: Чтобы установить крыло, необходимо опустить его на место вдоль поверхности облицовочной панели. При этом уплотнение из пеноматериала, прикрепленное к блоку вентилятора, сдвинется с места.
1. Проверьте состояние и положение соединения прокладки из пеноматериала между впускным воздуховодом и блоком вентилятора, установленным в облицовочной панели.
2. По возможности нанесите герметик в проем при установленном крыле.
3. Если проем невозможно герметизировать при установленном крыле, снимите крыло, чтобы выполнить ремонт.
4. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань
5. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.

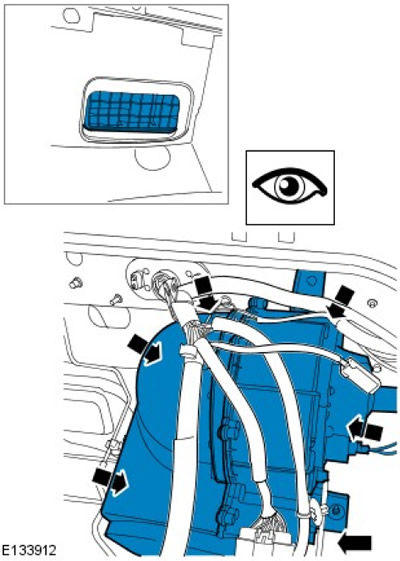

PINPOINT-ТЕСТ I : БЛОК ВЕНТИЛЯТОРА
I1: БЛОК ВЕНТИЛЯТОРА
1. Направьте воду в зону блока вентилятора. Если протечка найдена и имеется возможность определить конкретную зону протекания, можно нанести герметик на шов в месте установки блока вентилятора на перегородку и по возможности вытереть излишек герметика.
2. Если конкретную зону протекания обнаружить невозможно, необходимо снять блок вентилятора и проверить целостность прокладки из пеноматериала, заменить прокладку при необходимости, добавить тонкий валик герметика на прокладку и аккуратно установить ее, чтобы обеспечить герметичное соединение.
3. На некоторых моделях 2007 МГ вода может просачиваться через решетку блока вентилятора в нишу для ног со стороны пассажира. Это вызвано неисправностью уплотнения между двумя половинами блока вентилятора. Рекомендуется заменить блок вентилятора.
4. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань, новая прокладка, блок вентилятора.
5. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
