Defender (2007+). Крыло - снятие и установка




Снятие


1. Снимите брызговик крыла.

За дополнительной информацией обратитесь к главе: Брызговик крыла (501-02 Кузовные панели передка, Снятие и установка).

2. Снимите решетку радиатора.

За дополнительной информацией обратитесь к главе: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).

3. Отпустите элементы крепления и снимите кожух вентилятора охлаждения.

4. Снимите решетку воздушного фильтра с переднего крыла.

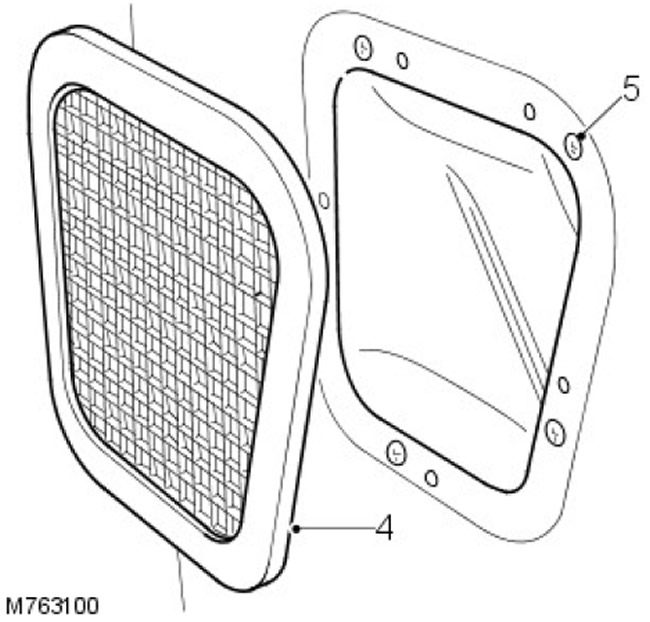

5. Выверните четыре винта крепления колена воздухозабора к крылу.

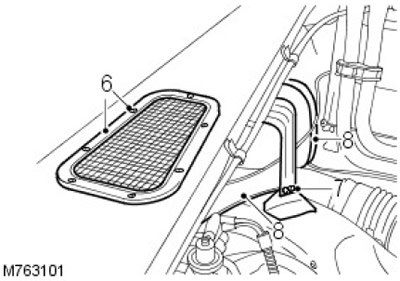

6. Выверните 7 винтов и снимите решетку воздухозабора отопителя с крыла.

7. Выверните два винта крепления кронштейна воздухозабора отопителя к внутреннему крылу. Снимите кронштейн.

8. Снимите воздухозаборник отопителя с крыла и снимите уплотнение.

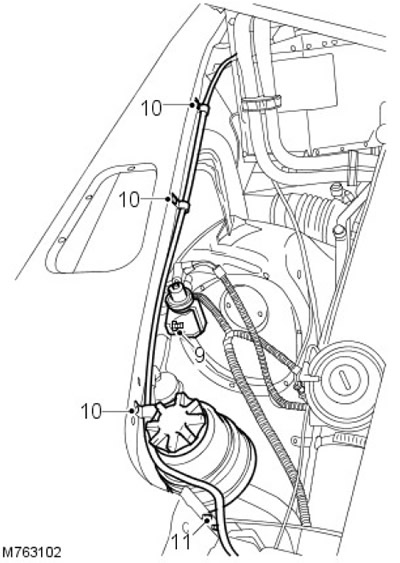

9. Выверните два болта крепления электромагнитного клапана EGR к внутреннему крылу и отложите в сторону.

10. Выверните три шпильки крепления трубопровода расширительного бачка к внутреннему крылу.

11. Выверните два болта крепления бачка PAS к внутреннему крылу и отложите в сторону.

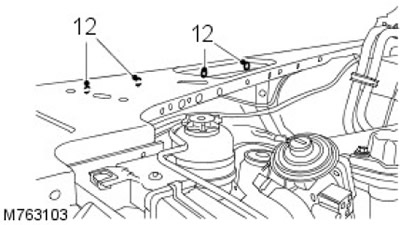

12. Выверните четыре болта крепления наружного крыла к внутреннему крылу.

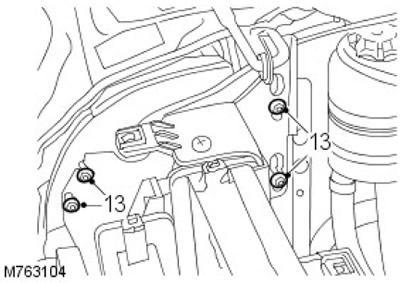

13. Отверните четыре гайки крепления опорного кронштейна радиатора к крылу.

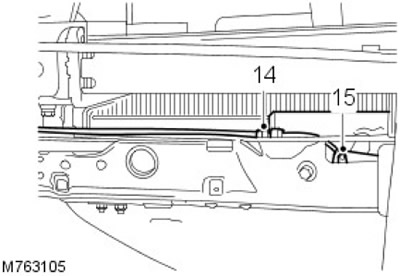

14. Отпустите винт и отсоедините трос от замка капота.

15. Высвободите оболочку троса из замка капота.

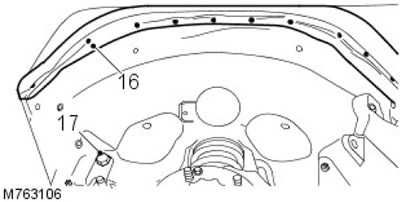

16. Вытолкните центральные секции из шпилек крепления уширителя колесной арки к крылу, снимите шпильки и снимите уширитель колесной арки.

17. Выверните болт крепления внутреннего и наружного крыла к шасси.

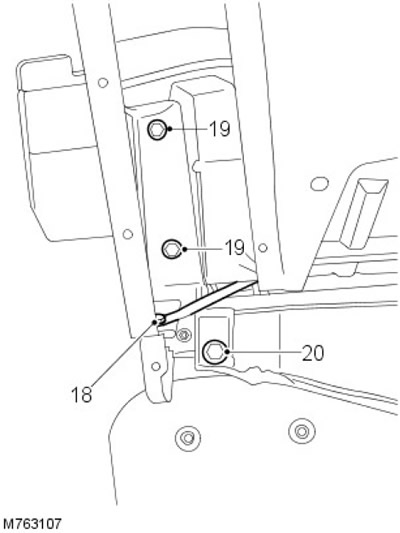

18. Отверните гайку и уберите болт крепления опорной стойки к крылу.

19. Выверните четыре болта крепления крыла к стойке «А».

20. Выверните болт крепления крыла к перегородке.

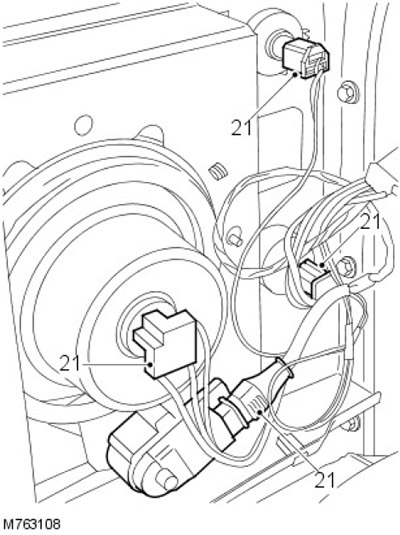

21. Рассоедините электрические разъемы фары, габаритного фонаря, повторителя указателя поворота и указателя поворота.






22. Позовите помощника и снимите крыло.

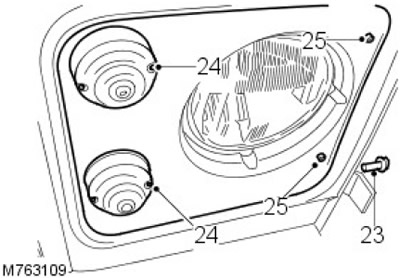

23. Выверните болт и снимите опорный кронштейн решетки.

24. Выверните четыре винта крепления габаритного фонаря и указателя поворота.

25. Выверните два винта крепления панели отделки фары к крылу и снимите панель отделки.

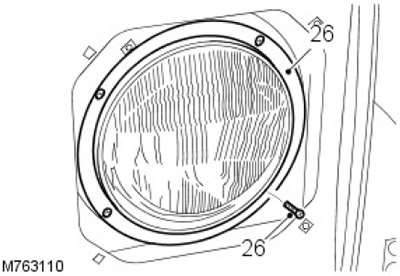

26. Выверните четыре винта и снимите фару с крыла, снимите уплотнительное кольцо.

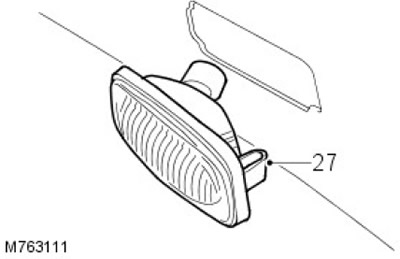

27. Высвободите боковой повторитель указателя поворота из крыла.






28. Снимите уплотнительную втулку троса капота.








Установка


1. Установите уплотнительную втулку троса капота.

2. Установите боковой повторитель указателя поворота на крыло.

3. Установите уплотнительное кольцо фары, установите фару и затяните винты.

4. Установите панель отделки фары, габаритный фонарь и указатели поворота и затяните винты.

5. Установите опорный кронштейн решетки и затяните болт.

6. Позовите помощника, установите крыло на кузов и трос капота на крыло.

7. Состыкуйте электрические разъемы фары, габаритного фонаря, указателя поворота и бокового повторителя указателя поворота.

8. Вверните болт крепления крыла к перегородке.

9. Вверните четыре болта крепления крыла к стойке «А».

10. Установите гайку и болт крепления опорной стойки к крылу.

11. Вверните болт крепления внутреннего и наружного крыла к шасси.

12. Наверните четыре гайки крепления кронштейна радиатора к крылу.

13. Вверните четыре болта крепления наружного крыла к внутреннему крылу.

14. Выверьте положение крыла и окончательно затяните все болты.

15. Установите уширитель колесной арки на крыло и установите шпильки крепления.

16. Установите бачок PAS на крыло и затяните болты.

17. Установите трубопровод расширительного бачка и закрепите его шпильками.

18. Установите электромагнитный клапан EGR и затяните болты.

19. Установите уплотнение и воздухозаборник отопителя.

20. Установите кронштейн воздухозаборника отопителя и затяните болты.

21. Установите решетку воздухозабора отопителя и затяните винты.

22. Выверьте положение впускного колена воздушного фильтра, затяните винты и установите решетку.

23. Установите брызговик крыла.

За дополнительной информацией обратитесь к главе: Брызговик крыла (501-02 Кузовные панели передка, Снятие и установка).

24. Подсоедините трос отпирания капота к замку и затяните винт.

25. Установите кожух вентилятора охлаждения.

26. Установите решетку радиатора.

За дополнительной информацией обратитесь к главе: Решетка радиатора (501-08 Наружная отделка, Снятие и установка).
