Defender (2007+). Задний мост в сборе - снятие и установка

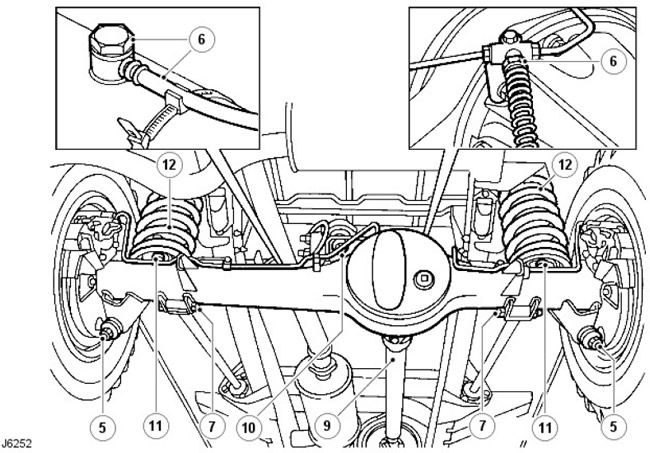

Снятие


ПРЕДУПРЕЖДЕНИЕ: Снятие и установка моста требует дополнительного привлечения двух человек, чтобы поддерживать мост при его опускании или перемещении.

1. Слейте тормозную жидкость из тормозной системы.






2. Подставьте опоры под заднюю часть шасси.

3. Снимите колеса.

4. Подставьте под мост гидравлический домкрат.

5. Отсоедините амортизаторы.

6. Высвободите тормозной шланг из зажима на правом лонжероне шасси и отсоедините вентиляционный шланг, рассоединив ниппельное соединение типа "банджо" (с полым винтом) на картере ведущего моста.

7. Отсоедините нижние рычаги от моста.

8. Нанесите на фланцы дифференциала и карданного вала метки для облегчения сборки.

9. Отверните 4 гайки, уберите соответствующие болты, опустите карданный вал и привяжите его в стороне.

10. Отсоедините шаровой шарнир поворотного кронштейна на кронштейне моста.

11. Отпустите болты и снимите планки крепления пружин.

12. Опустите мост и снимите пружины.

13. Если применимо, снимите стойки стабилизатора поперечной устойчивости с моста.

За дополнительной информацией обратитесь к главе: Stabilizer Bar (204-02, Снятие и установка).

14. Снимите мост в сборе.



Установка


1. Установите мост и подсоедините нижние рычаги. Затяните элементы крепления усилием 176 Нм.

2. Если применимо, подсоедините стойки стабилизатора к мосту.

За дополнительной информацией обратитесь к главе: Stabilizer Bar (204-02, Снятие и установка).

3. Поднимите мост и установите пружины.

4. Установите планки крепления пружин и зафиксируйте их болтами.

5. Подсоедините шаровой шарнир поворотного кронштейна к кронштейну моста. Затяните элемент крепления усилием 176 Нм.

6. Совместите карданный вал с фланцем дифференциала и затяните элементы крепления усилием 47 Нм.

7. Подсоедините тормозной шланг и вентиляционный шланг моста.

8. Установите амортизаторы.

9. Установите колеса и затяните их предписанным усилием: Легкосплавные колеса - 130 Нм. Стальные колеса - 100 Нм. Колеса для тяжелых условий эксплуатации - 170 Нм.

10. Уберите опору из-под задней части шасси.

11. Удалите воздух из тормозной системы.

За дополнительной информацией обратитесь к главе: Brake System Bleeding (206-00, Общие процедуры).
