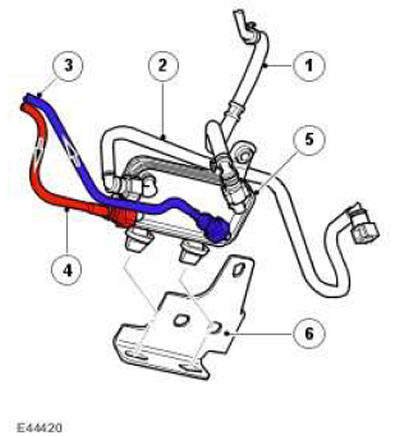

| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Трубопровод - от топливного насоса высокого давления к охладителю |
| 2 | - | Трубопровод - от охладителя к топливному фильтру |
| 3 | - | Выпускной трубопровод охлаждающей жидкости |
| 4 | - | Впускной трубопровод охлаждающей жидкости |
| 5 | - | Охладитель топлива |
| 6 | - | Кронштейн |
Для понижения температуры топлива, возвращаемого в бак из топливного насоса высокого давления, охладитель топлива использует охлаждающую жидкость системы охлаждения двигателя из нижней части радиатора.
Охладитель топлива установлен на правой стороне шасси около задней части двигателя рядом с электродвигателем стартера. Охладитель крепится к правой балке шасси при помощи кронштейна. В кронштейне имеется два паза, в которые вставляются пластмассовые выступы корпуса охладителя. Для закрепления охладителя на кронштейне в отверстие кронштейна вставляется болт и вворачивается в заделанную на охладителе гайку.
На корпусе охладителя расположены четыре быстроразъемных штуцера для подсоединения входного топливного шланга от топливного насоса высокого давления, выходного топливного шланга к топливному фильтру, входного шланга охлаждающей жидкости от радиатора и выходного шланга охлаждающей жидкости к корпусу термостата. Трубопроводы охлаждающей жидкости можно отличить по меньшему диаметру.
