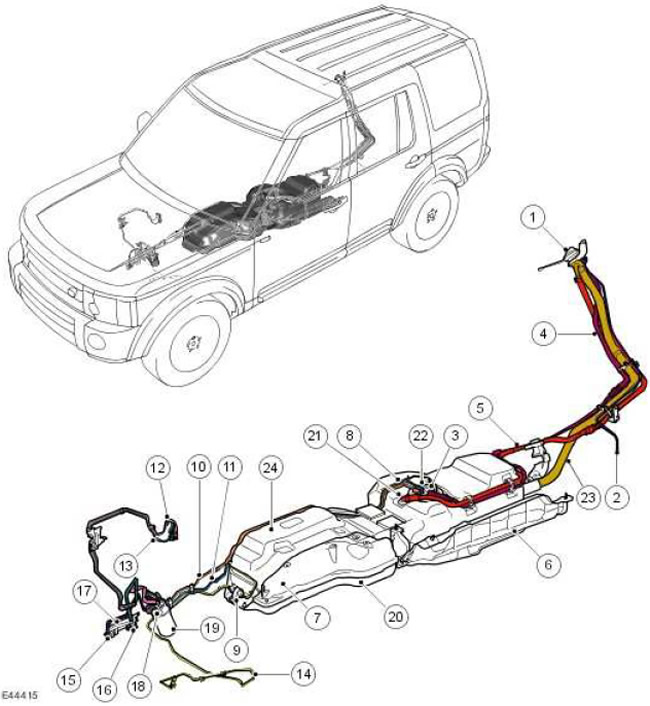

Расположение узлов системы подачи топлива
| Наименование пункта | Каталожный номер запасной части | Описание |
| 1 | - | Крышка заливной горловины и шнур |
| 2 | - | Трубка сапуна заднего дифференциала |
| 3 | - | Модуль топливного насоса в сборе |
| 4 | - | Трубопровод вентиляции топливного бака |
| 5 | - | Трубка сапуна топливного бака |
| 6 | - | Теплозащитный экран |
| 7 | - | Крышка |
| 8 | - | Трубопровод - питающий насос факельного подогревателя (FBH) (если имеется) |
| 9 | - | Насос FBH (если имеется) |
| 10 | - | Трубопровод - от насоса к фильтру (подача топлива) |
| 11 | - | Трубопровод - от фильтра к модулю насоса (возврат топлива) |
| 12 | - | Трубопровод - от фильтра к двигателю (подача топлива) |
| 13 | - | Трубопровод - от двигателя к охладителю топлива (возврат топлива) |
| 14 | - | Трубопровод - от насоса FBH к FBH (если имеется) |
| 15 | - | Трубопровод - от охладителя топлива к фильтру (возврат топлива) |
| 16 | - | Трубопровод - от топливного насоса высокого давления к охладителю топлива (возврат топлива) |
| 17 | - | Охладитель топлива |
| 18 | - | Кронштейн топливного фильтра |
| 19 | - | Топливный фильтр в сборе |
| 20 | - | Рама |
| 21 | - | Трубопровод - от топливного насоса к фильтру (подача топлива) |
| 22 | - | Трубопровод - от фильтра к модулю насоса (возврат топлива) |
| 23 | - | Заливной патрубок |
| 24 | - | Топливный бак |
Общие сведения
К основным узлам топливной системы двигателя TdV6 относятся топливный бак, модуль топливного насоса, топливный фильтр, охладитель топлива, заливной патрубок с крышкой в сборе и два датчика уровня топлива.
Топливная система двигателя TdV6 - это система впрыска под высоким давлением с общим нагнетательным трубопроводом. В данной системе применяется установленный на двигателе и приводимый им насос высокого давления, который обеспечивает подачу топлива с постоянным давлением в топливный коллектор с общим нагнетательным трубопроводом, где оно распределяется по всем форсункам. Для получения дополнительной информации обратитесь к Fuel Charging and Controls (303-04C Fuel Charging and Controls -2.7L Diesel)
