Discovery 3. Устройство и техническое описание топливного бака и магистрали двигателя 4.0L

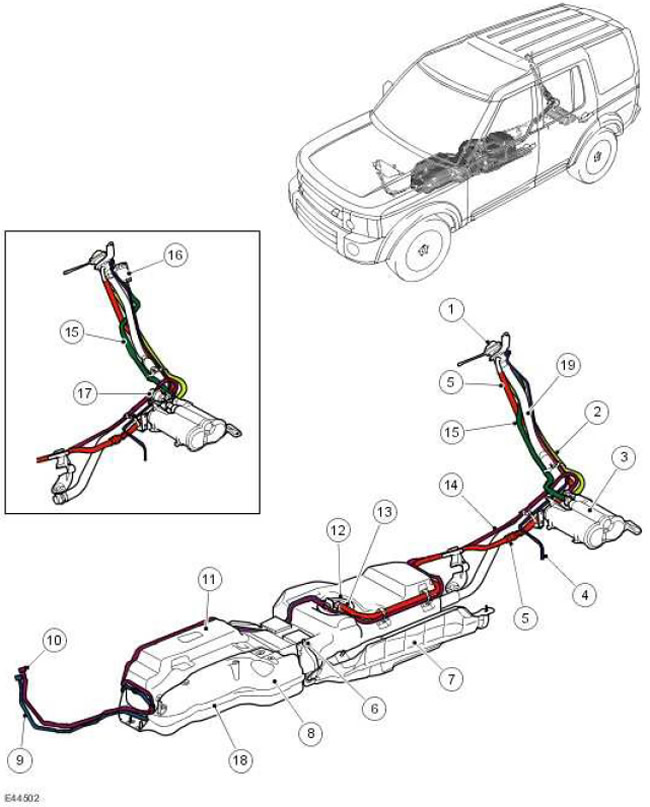

Расположение узлов системы подачи топлива








Наименование пункта Каталожный номер запасной части Описание
1 - Крышка заливной горловины и шнур
2 - Тройник трубки сапуна в угольный адсорбер
3 - Угольный адсорбер
4 - Трубка сапуна заднего дифференциала
5 - Трубка сапуна топливного бака
6 - Крепежный винт (6 шт.)
7 - Теплозащитный экран
8 - Крышка
9 - Трубопровод - топливный насос к двигателю (подача)
10 - Продувочный трубопровод угольного адсорбера
11 - Топливный бак
12 - Модуль топливного насоса в сборе
13 - Соединение трубок сапуна топливного бака
14 - Трубопровод соединения клапана продувки с угольным адсорбером
15 - Трубопровод вентиляции угольного адсорбера
16 - Фильтр DMTL (только для стран Северной Америки)
17 - Насос DMTL (только для стран Северной Америки)
18 - Рама
19 - Заливной патрубок



Общие сведения


К основным узлам топливной системы двигателя 4.0L V6 относятся топливный бак, модуль топливного насоса, заливная горловина топливного бака в сборе и два датчика уровня топлива.

В топливной системе двигателя 4.0L V6 применяется модуль топливного насоса, установленный в топливном баке и обеспечивающий постоянный уровень давления в топливных коллекторах, из которых топливо подается в форсунки. Топливные коллекторы и форсунки рассматриваются в разделе "Топливная система и система зарядки" для двигателя 4.0L V6. Для получения дополнительной информации обратитесь к Fuel Charging and Controls (303-04A Fuel Charging and Controls - 4.0L)

Система понижения токсичности отработавших газов рассматривается в разделе "Система понижения токсичности отработавших газов" для двигателя 4.0L V6. Для получения дополнительной информации обратитесь к Engine Emission Control (303-08A)
