Снятие

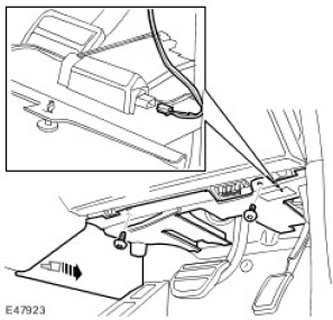

1. Снимите декоративную панель со стороны водителя.
- Освободите зажим.
- Выверните два винта.
- Рассоедините электрический разъем.

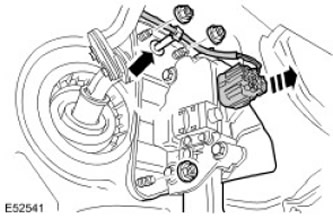

2. Снимите узел педали акселератора.
- Освободите жгут электропроводки.
- Отверните три гайки.
- Рассоедините электрический разъем.
3. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

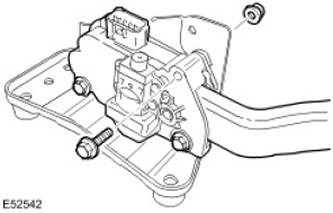

Снимите кронштейн педали акселератора. Отверните 3 гайки и выверните болты.
Установка
1. Присоедините кронштейн педали акселератора. Затяните гайки и болты (момент затяжки 10 Нм).
2. ПРИМЕЧАНИЕ: Убедитесь, что электрический разъем надежно закреплен.
Установите узел педали акселератора.
- Состыкуйте электрический разъем.
- Затяните гайки (момент затяжки 25 Нм).
- Закрепите жгут электропроводки.
- Состыкуйте электрический разъем.
- Зафиксируйте зажим.
- Затяните винты.
