Снятие
1. Отсоедините провод массы аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

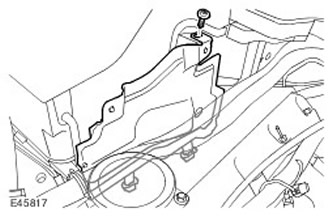

2. Снимите верхний теплозащитный экран моторного отсека. Выкрутите винт.
3. Переставьте звукоизоляцию форсунок.

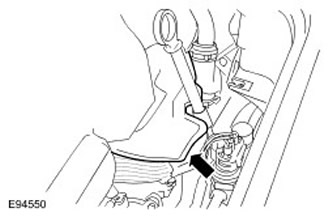

4. Снимите трубку и щуп указателя уровня масла с удлинителя поддона картера.
- Выверните болт.
- Снимите кольцевое уплотнение и отбракуйте его.
5. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда ставьте под автомобиль надежные опоры.
Поднимите автомобиль и установите его на опоры.
6. Снимите передние колеса в сборе с шинами.
7. Снимите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
8. Снимите масляный поддон. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)
9. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

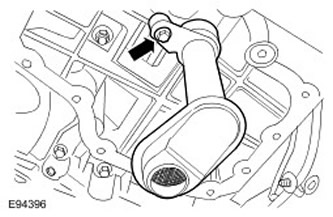

10. Снимите заборную трубку маслоприёмника с сетчатым фильтром в сборе.
- Выверните болт.
- Снимите кольцевое уплотнение и отбракуйте его.

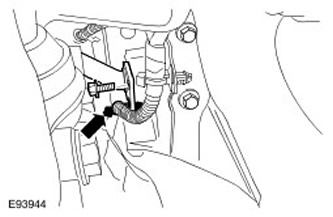

11. Выверните 3 болта провода, идущего от аккумулятора к электромагниту стартера.

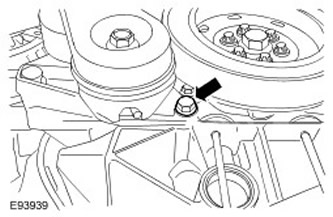

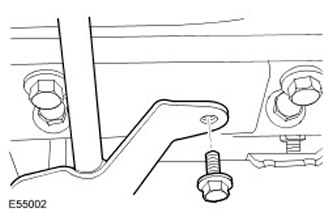

12. Выверните болт из кронштейна натяжителя ремня вспомогательных агрегатов.

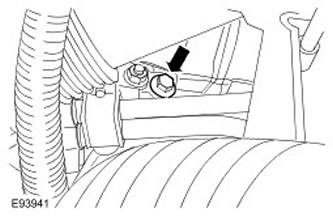

13. Выверните нижний болт из компрессора системы кондиционирования (А/С).

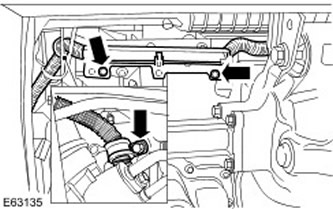

14. Освободите возвратный маслопровод турбокомпрессора.
- Освободите зажим жгута электропроводки.
- Выверните болт.
15. Снимите возвратный маслопровод турбокомпрессора.
- Выверните 2 болта.
- Снимите и отбракуйте прокладку.
- Снимите и отбракуйте уплотнительные кольца круглого сечения.
- Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

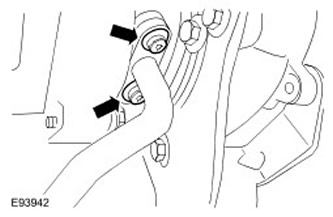

16. Выверните 2 болта из опорного кронштейна турбокомпрессора.

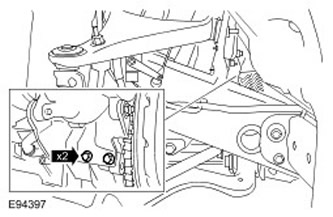

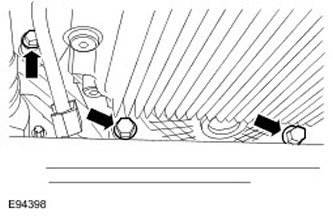

17. Выверните 3 нижних болта крепления коробки передач к двигателю.

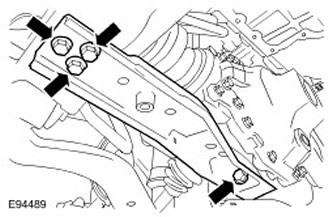

18. Снимите поперечину переднего моста. Выверните 4 болта.
19. Используя домкрат для коробки передач, подоприте передний мост в сборе.

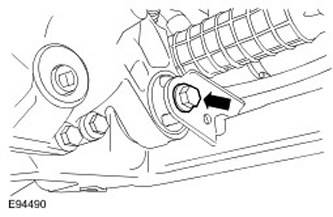

20. Выверните передний болт крепления переднего моста. Аккуратно опустите передний мост в сборе.
21. ПРИМЕЧАНИЕ: Перед выворачиванием болтов запишите их расположение.
Снимите удлинитель поддона картера.

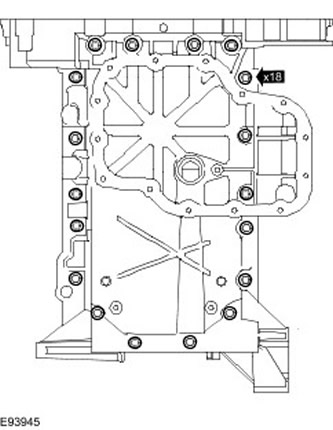

- Выверните 18 болтов.
- Снимите и отбракуйте прокладку.
Установка
1. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.
ПРИМЕЧАНИЕ: Важно, чтобы удлинитель поддона картера был прикручен к корпусу коренного подшипника коленчатого вала в течение 20 минут после нанесения герметика.

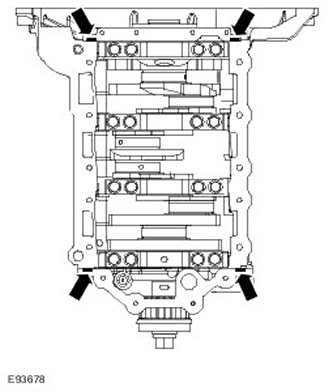

Нанесите на показанные участки блока цилиндров валик герметика диаметром 8 мм. Используйте герметик WSS-M4G323-A4-RTV.
2. Снимите удлинитель поддона картера.
- Установите новую прокладку.
- Вверните, но не затягивайте болты крепления удлинителя поддона картера.

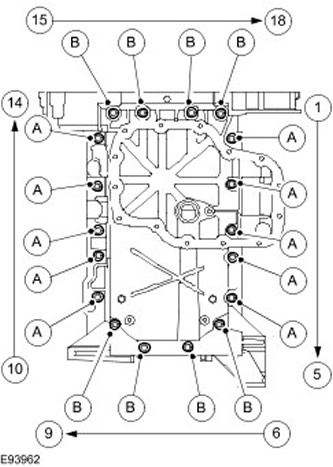

- 1) Затяните болты А (момент затяжки 10 Нм). Затяните болты В (момент затяжки 4 Нм).
- 2) Затяните болты А (момент затяжки 24 Нм). Затяните болты В (момент затяжки 10 Нм).
4. Выровняйте и закрепите передний мост в сборе. Затяните болт М14 (момент затяжки 105 Нм).
5. Установите поперечину переднего моста. Затяните 4 болта усилием 115 Нм.
6. Вверните 3 нижних болта крепления коробки передач к двигателю. Затяните болты (момент затяжки 45 Нм).
7. Вверните 2 болта в опорный кронштейн турбокомпрессора. Затяните два болта усилием 23 Нм.
8. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.
ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Установите возвратный маслопровод турбокомпрессора.
- Установите новые уплотнительные кольца круглого сечения.
- Установите новую прокладку.
- Затяните два болта усилием 10 Нм.
10. Вверните нижний болт в компрессор кондиционера. Затяните болт (момент затяжки 24 Нм).
11. Вверните болт в кронштейн натяжителя ремня вспомогательных агрегатов. Затяните новый болт (момент затяжки 24 Нм).
12. Закрепите провод, идущий от аккумулятора к электромагниту стартера.
- Затяните болты М8 (момент затяжки 22 Нм).
- Затяните болты М6 (момент затяжки 10 Нм).
Установите маслоприемный патрубок с сетчатым фильтром в сборе.
- Установите новое уплотнительное кольцо.
- Затяните болт усилием 10 Нм.
15. Снимите масляный картер. Для получения дополнительной информации обратитесь к Масляный картер (12.60.44)
16. Установите трубку переднего моста. Для получения дополнительной информации обратитесь к Труба полуоси (47.10.42)
17. Установите передние колеса в сборе с шинами. Затяните гайки крепления колеса с моментом затяжки 140 Нм.
18. ПРИМЕЧАНИЕ: Убедитесь в чистоте сопрягаемых поверхностей элементов.
Закрепите трубку и щуп указателя уровня масла в удлинителе поддона картера.
- Установите новое уплотнительное кольцо.
- Вверните болт.
20. Установите верхний теплозащитный экран двигателя. Вверните винт.
21. Присоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
